使用Cisco Packet Tracer之图解PDUs的使用

时间:2015/6/28来源:IT猫扑网作者:网管联盟我要评论(0)

我们还是先来看看PDU这倒低是一个什么东西。相信大家学过ISO的OSI七层模型应该知道。

协议数据单元(PDU):数据在OSI参考模型中,每个层次的叫法。PDU实际上是原始数据(用户数据)加上OSI模型对应层次的协议头部信息或者层部控制信息。

PDU:

5-7层:数据、信息

4层:Segment(段)、Datagram(报文)

3层:Packet(包、分组)

2层:Frame(帧)

1层:bit(位)

那么下面我们以图解的方式来看看我们Cisco Packet Trcer中的PUDs如何使用?

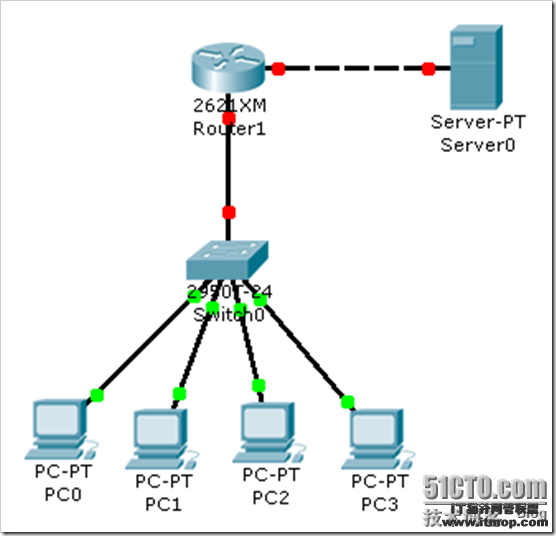

我们还是先来看看我们今天的所需要的拓扑图嘛!


需求很简单:

PC0与PC1属于VLAN 10

PC2与PC3属于VLAN 20

然后通过2621XM做一个单臂路由。与路由器相连一台服务器,等一会我们需要去访问我们这台服务器。

那么需求我们已经知道了,我们来看看,基本配置。

Switch>
Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int range fa0/1 - 2
Switch(config-if-range)#sw mo acc
Switch(config-if-range)#sw acc vlan 10
% Access VLAN does not exist. Creating vlan 10
Switch(config-if-range)#exit
Switch(config)#int range fa0/3 - 4
Switch(config-if-range)#sw mo ac
Switch(config-if-range)#sw ac vlan 20
% Access VLAN does not exist. Creating vlan 20
Switch(config-if-range)#exit
Switch(config)#int fa0/24
Switch(config-if)#sw mo trunk
Switch(config-if)#exit
Switch(config)#exit
Switch#

以上是交换机的配置,这些我就不用解释了嘛。

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#no ip domain-lookup
Router(config)#line con 0
Router(config-line)#logg syn
Router(config-line)#exec-timeout 0 0
Router(config-line)#exit
Router(config)#int fa0/0.1
Router(config-subif)#en dot 10
Router(config-subif)#ip add 192.168.1.1 255.255.255.0
Router(config-subif)#no shut
Router(config-subif)#exit
Router(config)#int fa0/0.2
Router(config-subif)#en dot 20
Router(config-subif)#ip add 192.168.2.1 255.255.255.0
Router(config-subif)#no shut
Router(config-subif)#exit
Router(config)#int fa0/0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to up
%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#int fa0/1
Router(config-if)#ip add 192.168.3.1 255.255.255.0
Router(config-if)#no shut

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#






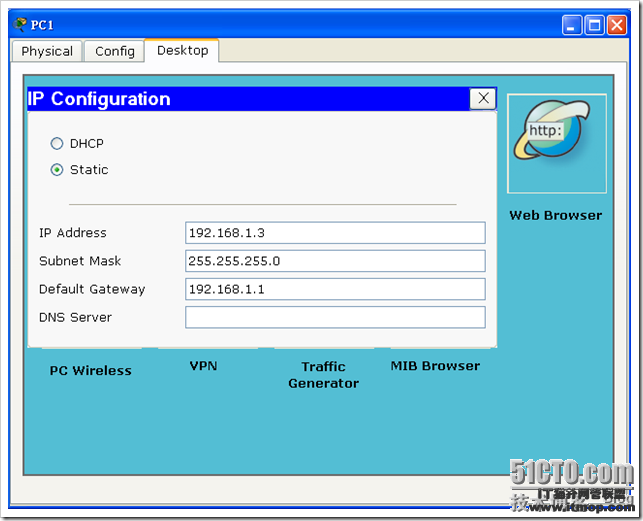

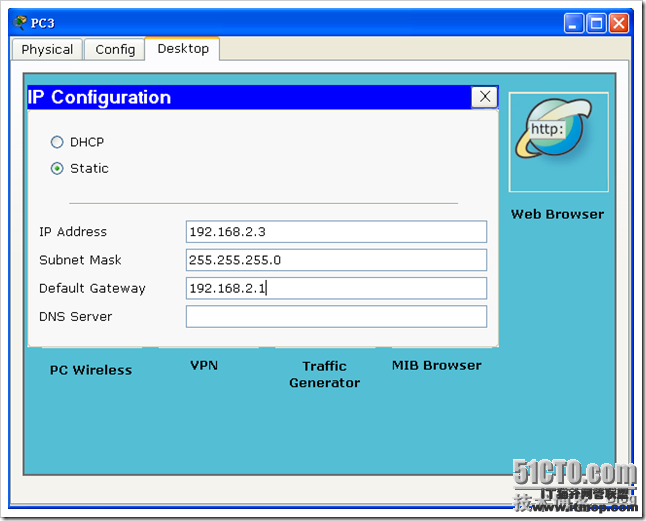

好了现我们这些基本都已经配置完成了。我们来看看我们的这个PDU如何来实现呢?

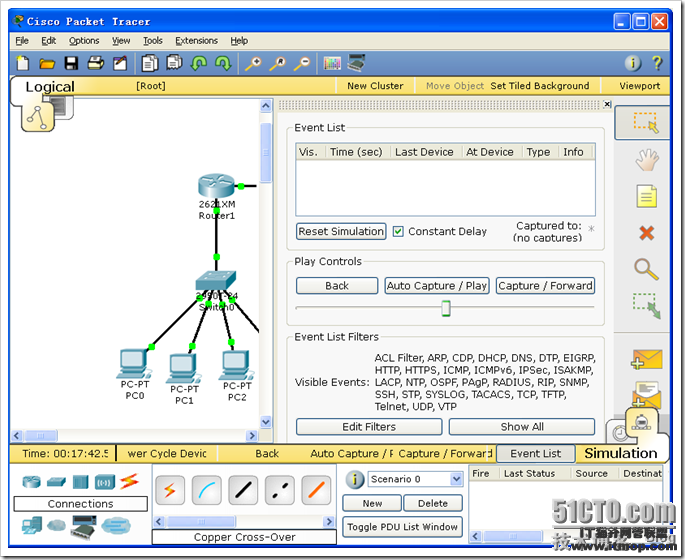

image在我们Cisco Packet Tracer的右下角有一个"Realtime(实时)",我们点击它后面的那个图标。 当我们点击后面那个图标以后我们会看见如下所示:


这样一个模拟窗口。

我们现在从PC0 ping PC1来看看呢?看看我们的数据包如何走,经过那些设备呢?在这里要注意,在"Play Controls(播放控制)"这里我们下面有三个按钮,如果你想看到一个很流畅的画面的话,你就点击"Auto Capture / Play"按钮。我们来试试看呢?

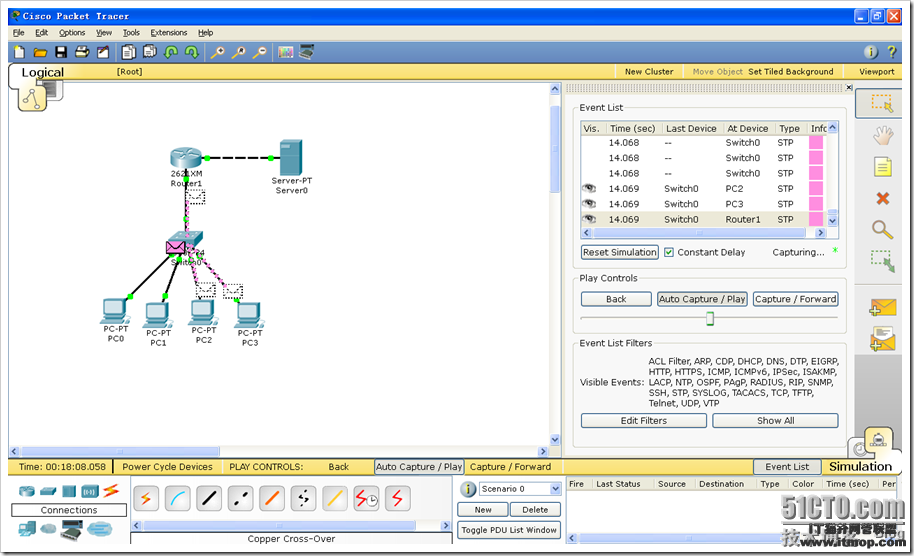

我们在这里可以看见,当我点击"Auto Capture / Play"以后,在我们的交换机上面有三个数据包,我们会看见,这些数据包会从不同的端口发送出去。


我们在上图看见有一个虚线的信封,这一个信封就表示我们的PDU。我们看见,为什么只传给PC2、PC3与路由器呢?这是因为我们这里划分了VLAN的原因。

我们现在来使用PC0 ping PC1来看看。a 关键词标签:Cisco Packet Tracer,
