enterprise architect 17(UML建模软件)

enterprise architect 17官方版提供UML可视化建模功能，可以在软件上将您需要开发的一个项目转换为可视化的类图，例如企业需要开发一个应用程序，可以在这款软件上设置客户的要求，设置功能类型，设置使用到的各种素材，设置具体的开发流程，将每个环节的核心内容添加到这款软件创建可视化的图表，以后就可以按照这款软件编辑的模型开始工作，也方便其他设计师，管理人员查看项目结构，查看项目流程；enterprise architect 17可以运用的地方很多，产品开发、企业架构设计，对象设计等行业都可以使用。

enterprise architect 17新功能

1‌、数据仓库支持‌

Enterprise Architect 17增强了数据仓库架构和模式建模的功能，确保更高效的数据管理和分析‌。

‌2、基于模型的视角创建‌

新工具允许用户根据特定项目需求定制和共享用户界面及技术集，提升项目管理的灵活性‌。

3‌、基本架构管理‌

使用基于行业最佳实践和见解构建的基本架构(TEA)工具包来管理应用程序环境，创建和实施应用程序组合管理‌。

‌4、时间感知建模增强‌

通过新的时间轴窗口实现高级的基于时间的建模功能，适用于项目跟踪和管理‌。

‌5、系统集成改进‌

增强了系统间的互操作性和数据交换，提升整体系统的流畅性‌。

‌6、可访问性更新‌

改进了可访问性功能，使Enterprise Architect对所有人更加用户友好‌。

‌7、差异/合并增强‌

提供了高级的差异/合并功能，高效管理版本控制和模型比较‌。

8‌、构建器页面简化‌

简化了对模型和图表起始模式的访问，提升用户体验‌。

软件特色

构建丰富且富有表现力的业务、系统和软件模型

建立并使用“现状”和“未来”模型

管理和跟踪需求

该模型支持多种行业标准语言，如UML、SysML和ArchiMate

该模型集成了众多行业框架，如TOGAF、Zachman、UPDM、UAF

为特定领域构建具有自定义用途的建模语言模型

与同事、团队和客户合作

将分散在多个地理位置的团队联合起来

以标准文档格式或网络格式发布模型

以标准行业格式与其他工具共享内容

模拟业务和系统流程

可视化、检查和记录复杂的软件系统

设计引人注目的可视化效果

提供指导、信息和确定性

让业务和技术相关方达成共识。

安装方法

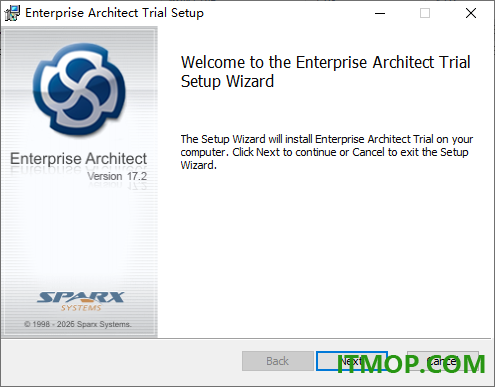

1、将enterprise architect 17直接安装到电脑，点击next。

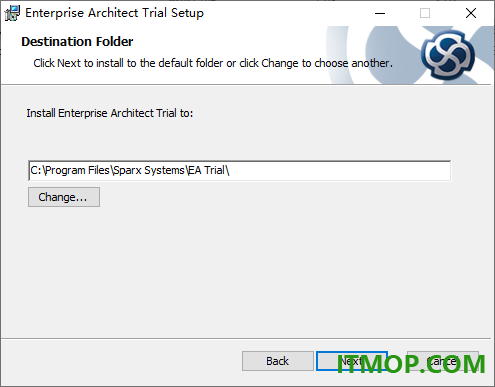

2、提示软件的安装地址设置界面，可以默认当前的地址，点击下一步。

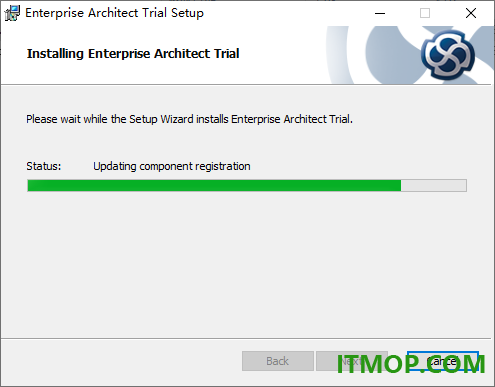

3、软件开始安装，几秒就安装结束了，安装完毕可以启动软件。

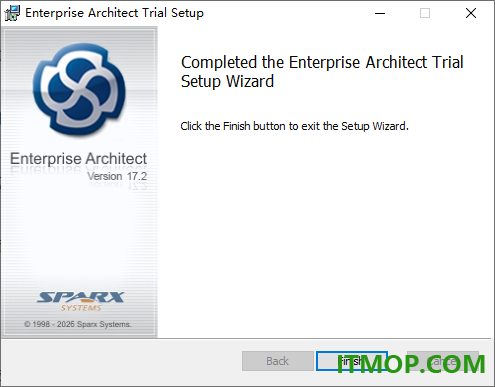

4、enterprise architect 17已经成安装到电脑，点击finish。

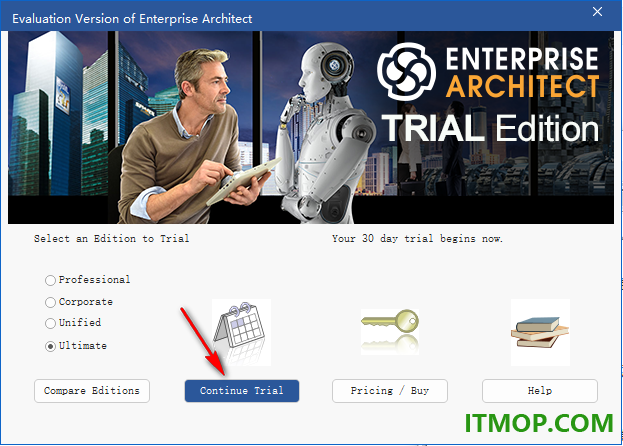

5、启动软件就可以显示继续试用的功能，你也可以到官方网站购买完整版本。

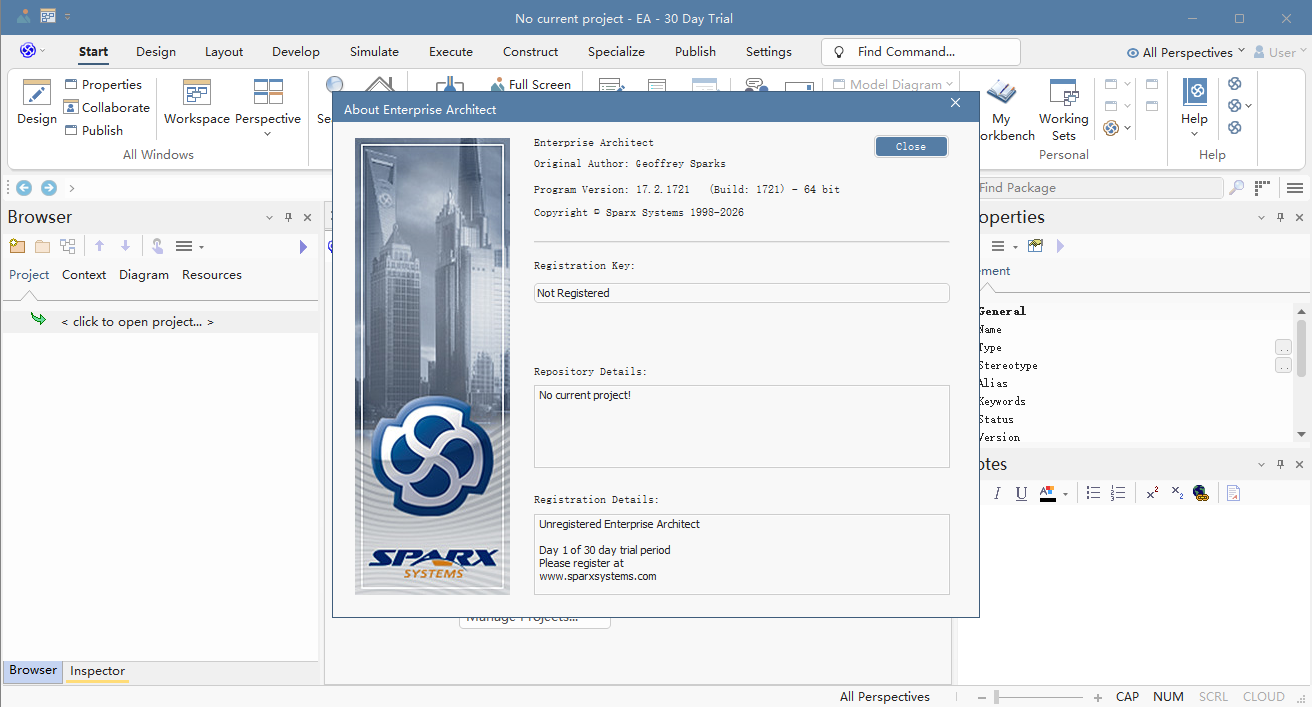

6、enterprise architect 17界面如图所示，你可以在软件新建一个项目开始编辑内容。

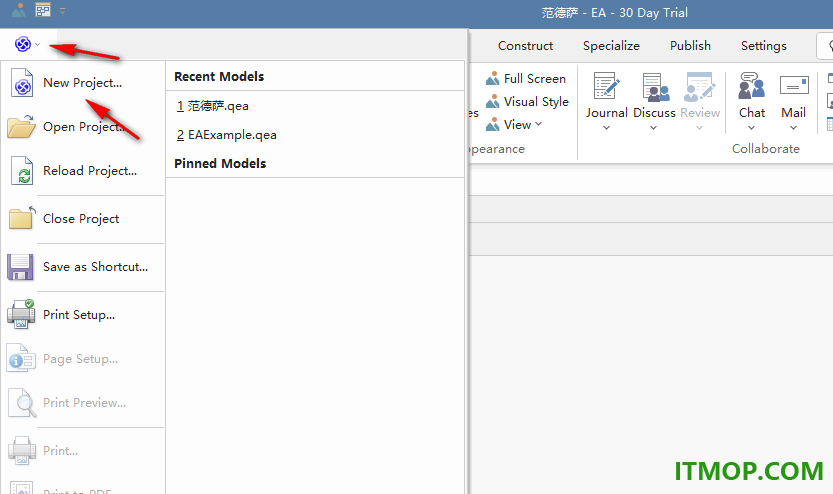

7、如图所示，点击左上角的软件图标，这样就可以弹出新项目创建的选项。

官方教程

一、查看您的内容

Enterprise Architect 提供了多种方式来查看您和其他人添加到仓库中的内容，其中许多视图还允许您创建内容。部分观点适用于从战略层面到工程层面的技术和非技术利益相关者。视图的好处在于，当你在一个视图中更新信息时，它会立即反映在其他视图中。

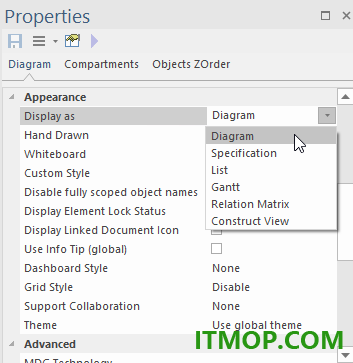

图中的属性窗口可选的替代视图列表。

二、图表视图

图表是工具中最具表现力和最普遍的视图，如果结构良好，将吸引技术和非技术利益相关者。我们在“添加模型内容帮助”主题中研究了Enterprise Architect的图表功能，你会知道它们既可用于创建和查看模型中的元素和连接器。你可以使用多种风格和展示选项，包括白板、手绘和自定义风格。

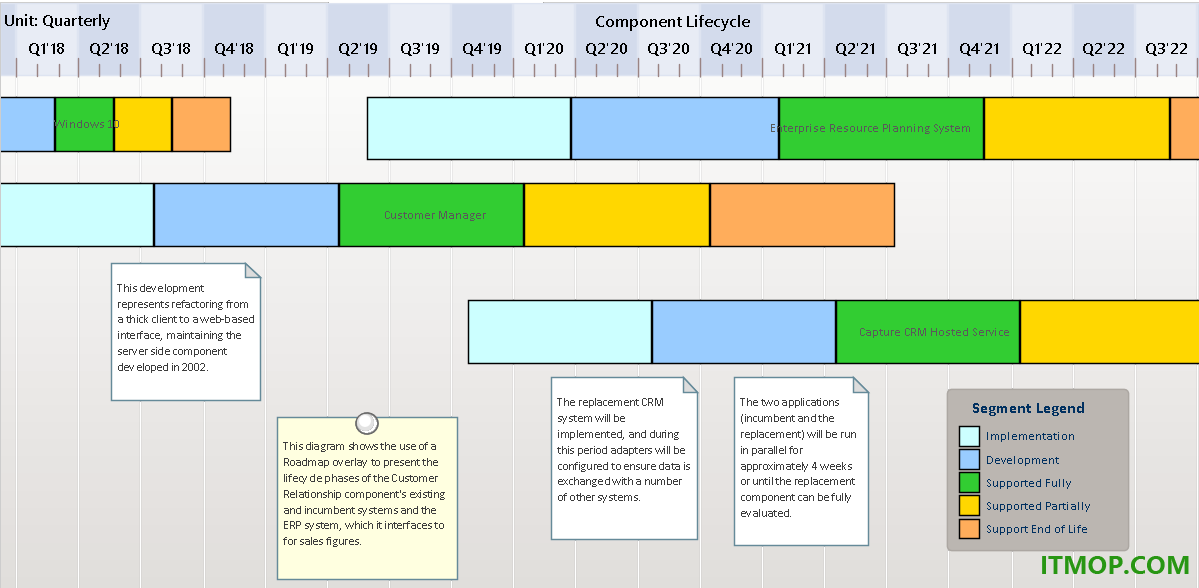

用于可视化应用状态的路线图示意图。

三、列表视图

你可以使用列表视图将包或图表的内容可视化为元素列表。它是图表的一个有用的替代视图，允许在类似电子表格的便捷视图中查看和编辑元素属性。许多分析师更喜欢在列表中查看元素，当你做出更改时，这些元素会立即在该元素的其他视图中显示，包括图表和浏览器窗口。此外，列表中还有多种基于系统和用户定义属性的筛选、排序和分组选项。

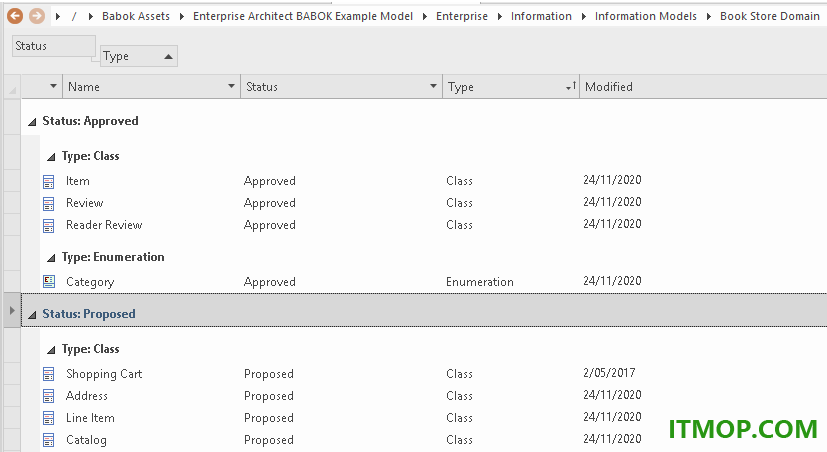

列表视图显示按状态分组和按类型分组的元素。

四、矩阵

关系矩阵是一种用于可视化元素之间关系的工具，呈现出类似矩阵或电子表格的视觉效果。你可以使用矩阵来查看任意两个元素之间的关系;例如——利益相关者与其需求之间，用例如何与业务需求或功能需求相关联，能力与业务驱动因素的关系，或哪些组件实现了一套需求。该矩阵对非技术利益相关者极具吸引力，可以被纳入文档，通过WebEA查看，甚至保存到电子表格中。你还可以通过矩阵建立关系，并可视化哪些元素是孤独者且没有任何联系。

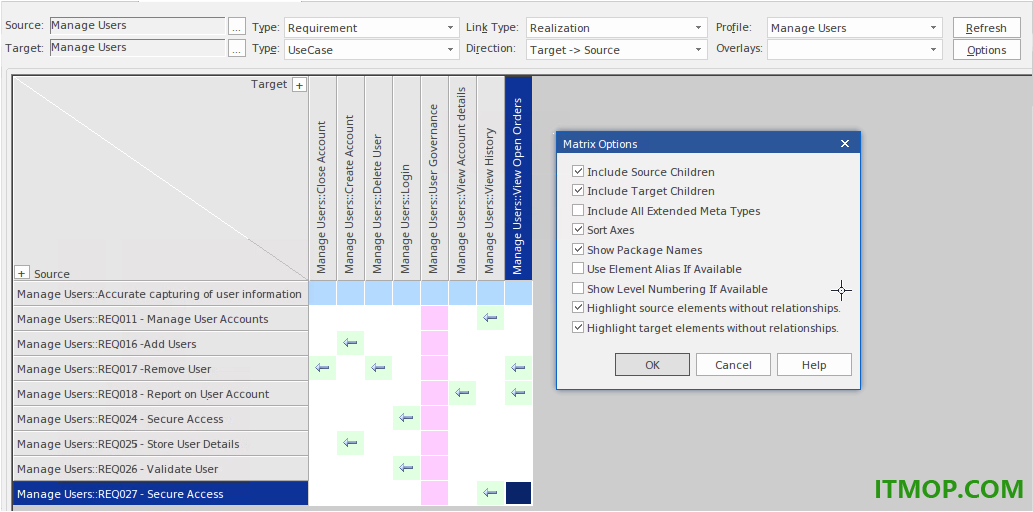

关系矩阵显示“孤立”元素（无连接——绿色和粉色方块）和选项。

五、规范管理器

我们在“添加模型内容帮助”主题中查看了规范管理器，你会知道它可以用于创建和查看模型中的元素。当团队成员不熟悉图表，甚至可能对 UML 或 ArchiMate 等建模语言感到有些畏惧，只想用熟悉的文字处理或电子表格视图用通俗易懂的英语阅读时，它尤其有用。

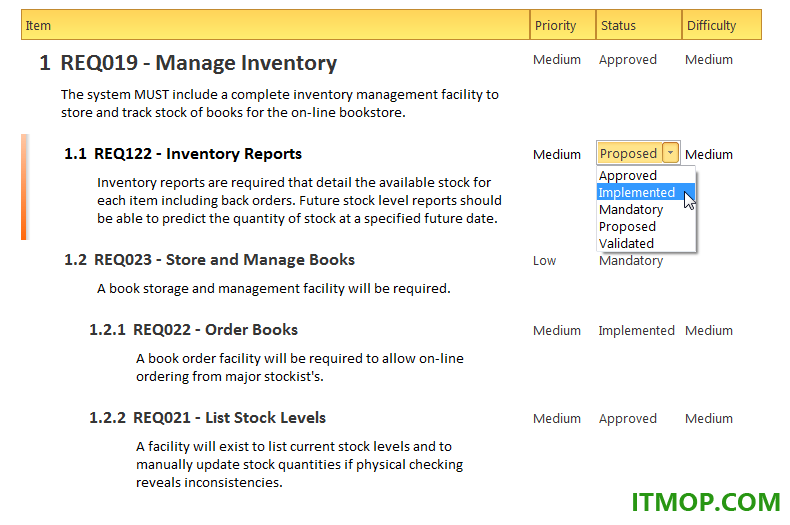

规格管理器，显示需求和可编辑属性。

六、可追溯性

可追溯性窗口将成为你的好帮手，帮助你跟踪模型中各元素的连接方式。它为你提供了一个元素连接的层级视图，并允许你在模型中遍历元素时查询和可视化可追溯性，包括使用图表和浏览器窗口。你的同事可能会输入你创建的元素的关联，当你选择该元素时，这些关联会显示在可追溯性窗口中。该工具特别有用，因为建模者通常会在特定情况下隐藏图中的关系，但通过选择图中的元素并在可追溯性窗口中查看其连接，所有关系都会被显示出来。

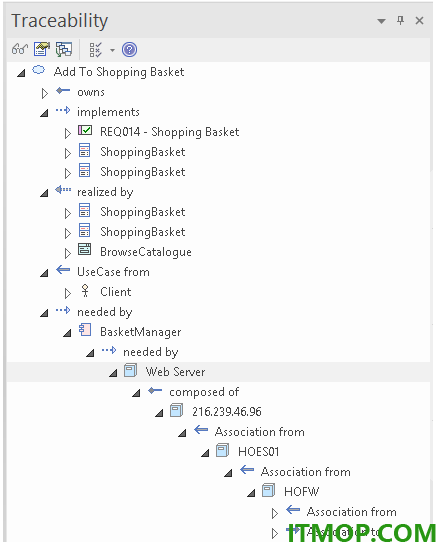

可追溯窗口显示元素层级及其连接。

七、图表与图表

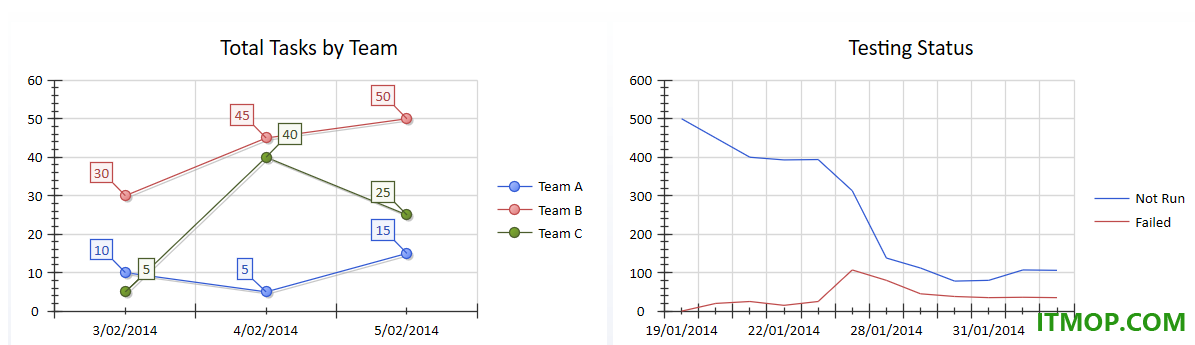

利用仪表盘图，你可以创建高质量的图表和图表，以视觉上引人注目的方式展示仓库信息，比如饼图中的需求优先级比例（如状态），或时间序列图中的任务分配。工具箱页面包含预配置的图表和图表，但你可以自由创建和保存任意数量的图表，数据来源于仓库中的任意位置。图表和图表提供了有价值的总结信息，帮助您管理仓库的各个方面，包括状态和资源分配等属性。
