gns3模拟器

思科设备模块器gns3 all-in-one工具软件，非常好的Cisco模拟软件，而且还集中了juniper的模拟!。GNS3是一个图形化的网络模拟器，允许模拟复杂的网络。它也可以用来对思科IOS，Juniper公司的JUNOS 实验功能来检查配置，需要部署以后真正的路由器。该项目是一个开源，免费程序，可以在多种操作系统，包括Windows，Linux和MacOS X使用

功能概述

高品质的设计和复杂的网络拓扑。

仿真许多思科IOS路由器平台，IPS, PIX and ASA firewalls, JunOS.。

简单的以太网仿真，ATM和帧中继交换机。

模拟网络连接到现实世界！

使用wireshark的数据包捕获。GNS3是图形界面的网络模拟器，可以为Cisco网络工程师、管理员、Cisco证书考生提供近乎完美的实验环境。

GNS3项目是开源的自由的程序，适用于多种操作系统，包括Windows，Linux和MacOS X。

GNS3思科模拟器安装设置教程

1、下载软件压缩包文件，点击“GNS3-2.1.11-all-in-one-regular.exe”程序，进入软件安装向导，如下图所示：

2、一路“next”下去，直到设置界面，如果抓包工具已安装，就不用选了，其他的都选，点next

3、选择安装目录，建议不要按照默认安装在C盘下，选择相关组件，已经安装过的可以不安装

4、下面等待插件在线下载，并安装即可。

根据镜像文件新建网络设备:

1.打开GNS3，选择Edit菜单下的Preference，选中dynamips下的IOS Routers:

2.点击New，根据镜像文件(C2691-AD-12415.BIN)新建路由设备:

3.按向导进行，在最后获取Idle值，目的是降低单个网络设备的cpu使用率，使得本计算机可以模拟多个设备:

可能出现的错误:

 加载ios 到获取idle-pc 时显示idle-pc could not create iosrouter: coulden`t connect tohypervisor on......无法连接127.0.0.1：8000。

可以检查本机是否正确安装相应版本的WinPCAP和可以选择关闭防火墙。

简单的测试:在GNS3中搭建下列拓扑图，进行主机ping其网关路由器的测试:

双击设备可对其进行配置

PC:(GNS中的VPCS用来模拟PC)

ip 192.168.1.1 255.255.255.0 192.168.1.254

 测试结果:

(3)GNS3模拟交换机:

GNS3模拟路由器时，模拟的路由器与真实路由器是几乎没有差别的，在上面我们已经进行了根据镜像文件模拟路由器的操作。但GNS3的局限性在于其不能很好的通过镜像文件来模拟交换机。这里介绍一种方法来在GNS3中模拟交换机，同时这种方法也可以模拟路由器。

通过IOU利用linux系统模拟交换机和路由器:

 1.安装VM WorkStations，打开已经准备好的Linux系统文件(GNS3 IOU VM.vmx):

 2.要确保此虚拟机视通过主机模式实现网络连接:

3.打开VM WorkStation的虚拟网络适配器，将DHCP设置为允许DHCP服务器将192.168.10.0网段的ip地址分配给此主机:

4.打开虚拟机并进行验证:(登录名:root;密码:cisco)

主机能够获得动态ip

真实主机也能够与虚拟机互相访问:

5.用浏览器打开http:192.168.10.128:8000/upload，这时Linux作为一个FTP服务器提供文件，这些文件用于模拟网络设备。

模拟交换机:

同样在Edit菜单下的Preference文件夹下，选择IOS on UNIX子菜单，新建设备:

模拟路由器:

(4)GNS3与相关软件的关联:

GNS3与WireShark的关联

WireShark是一款适用于GNS3环境下的数据抓包软件，类似于PacketTracer模拟器中的Sniff。Wireshark（前称Ethereal）是一个网络封包分析软件。网络封包分析软件的功能是撷取网络封包，并尽可能显示出最为详细的网络封包资料。Wireshark使用WinPCAP作为接口，直接与网卡进行数据报文交换。

关联方法:截取WireShark的安装路径，替换成下图所示值

GNS3与SecureCRT的关联:

SecureCRT是一个显示配置终端，在上面的简单测试中用的是比较简单的putty，我们改用功能全面的SecureCRT。

在Edit菜单下选择Preference，选择General子菜单，点击选择Console Application选项卡:E:SecureCRT6

PreConfigured  Commands选择SecureCRT，点击Set，并将字符串中代表的路径值改为下面所示:

使用效果:(SecureCRT软件包自带，WireShark需要下载正确的版本。)

WireShark:

SecureCRT:

(5)存在的问题及解决方法:

前面虽然利用IOU虚拟出路由器和交换机，但GNS3中的利用镜像文件模拟出的路由器和VPCS主机却无法与其通信:

需要进行下列修改:

在Edit菜单下的Preference子菜单的Server菜单，选择Local选项卡，将127.0.0.1更改为192.168.10.1。(在主机模式下虚拟机的设备与真实物理机的通信拓扑及原理介绍在centos系列中有涉及。)

测试:搭建下列拓扑图，进行各个设备之间的连接和通信测试:

PC1 ping PC2:

特别说明

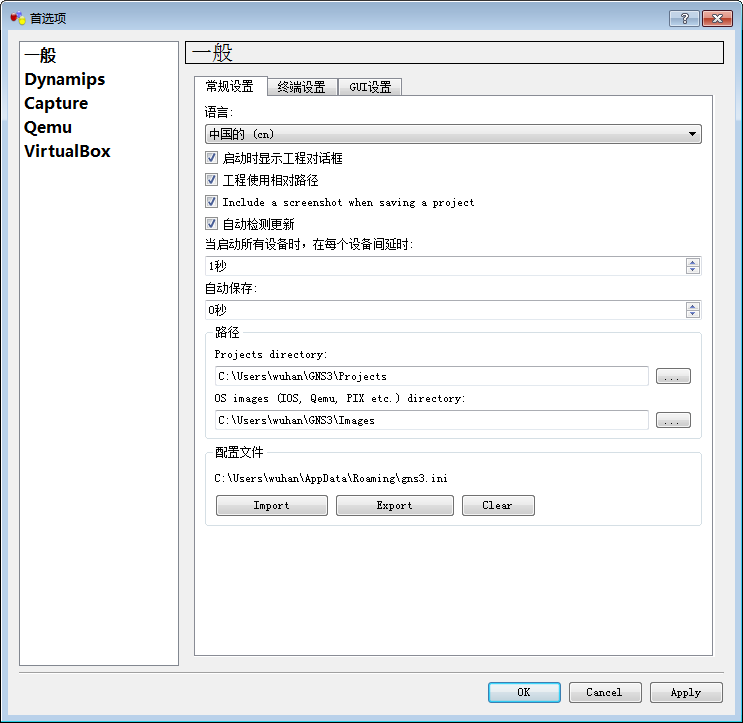

GNS3 all-in-one 0.8.6官方版是多国语言的，可以中英等语言任意切换，如果打开的是英文界面，按照如下方法：首先打开Gns3程序，点击“edit”，选最后一项preference项，就在弹出的配置界面注意看下有“language”一项，点击选“简体中文”然后“ok”就行啦。
