FlexSim 2023中文版

FlexSim 2023中文版提供仿真模型设计功能，可以通过这款软件设计工厂模型，可以在工厂里面添加很多机械设备，可以添加工作人员，从而在电脑上仿真工作场景，分析如何调配人员才能让工作效率提高，也可以在软件上创建物流仓储的仿真模型，将仓库、货架、叉车、人员、传送带等内容全部添加到仿真的场景中，随后分配不同的任务内容，点击运行按钮就可以开始观察不同设备，不同人员的工作方式，发现不合理的地方就可以在这款软件重新编辑仿真场景，修改新的工作流程，从而提高自己的业务效率，如果你喜欢3D仿真软件就下载FlexSim 2023中文版。

软件功能

1、量身定制

目前市场上，量身定制的仿真软件让用户像Flexsim一样自由灵活，这种情况十分罕见。软件的所有可视形式都可以向自定义用户公开。建模者能够自由地操作组件，窗口，图形用户界面，菜单，选择列表和组件参数。你可以向组件添加自定义逻辑，更改或删除现有代码，或从头开始创建全新的代码。零件。值得一提的是，用户设置和新创建的组件都可以保存到组件库中，并能够应用于其他模型。最重要的是，能够在Flexsim中使用C ++语言创建和修改组件，而C ++可用于控制组件的行为。 Flexsim的界面，按钮栏，菜单，图形用户界面等都由预编译的C ++库控制。

2、可移植性

由于Flexsim的组件向建模者公开，因此能够在不同的用户，库和模型之间交换组件。便携性和剪裁的结合能够带来超级建模速度。自定义零件存储在零件库中，在建模时，能够通过拖放零件库中的零件在新模型中复制这些零件。便携性和定制延长了零件和模型的生命周期。

3、仿真

Flexsim具有非常高效的模拟引擎，可同时运行模拟和模型视图（可视化），并可通过关闭模型视图来加速模拟。模拟运行时使用引擎和Flexscript语言允许用户在模拟期间更改模型的某些属性。

Flexsim能够同时在多个场景上执行模拟实验。这些解决方案能够自动化，结果存储在报告和图表中，以便我们能够使用丰富的预定义和自定义行为指标（如使用情况，吞吐量，开发周期，成本等）轻松分析每一集。同时，使用ODBC（开放式数据库连接）和DDEC（动态数据交换连接）直接读取和写入数据库，很容易将结果输出到Microsoft word，excel等公共应用程序。

软件特色

1、FlexSim 2023中文版提供很多模型，可以从官方提供的模型中选择自己需要的模型添加

2、工作场景创建，可以在软件创建新的工作流程，可以在每个流程里面编辑多种任务

3、可以为你的设备添加任务，例如添加一个叉车，可以让叉车在指定的区域移动

4、运输货物，也可以让叉车将货架上的物品运输到传输的位置，运输到车辆区域

5、动画场景，在仿真模拟的过程就可以观看视频动画内容，可以显示不同设备的工作场景

6、自由构建新的仿真模型，FlexSim 2023中文版也允许用户在软件上设计新的仿真模型

7、支持工具箱，官方提供很多工具内容，可以加载你需要的工具到三维场景使用

8、可视化业务流程，通过FlexSim 2023中文版软件进行仿真模拟，可以在电脑可视化业务内容

9、多种流程工具，软件提供的流程创建工具还是非常多的，每个环节都可以调用不同的工具

10、添加多种逻辑控制方案，在创建流程的时候可以自定义很多逻辑控制方案，确保仿真模拟正常运行

安装方法

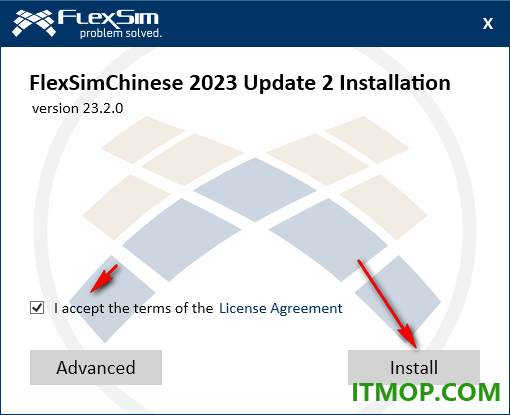

1、将FlexSim 2023直接安装到电脑，点击install开始安装软件。

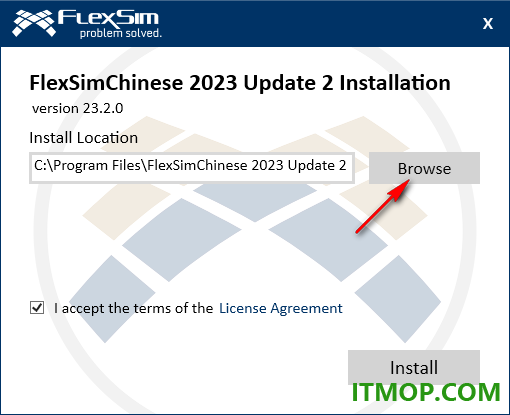

2、如果你需要设置软件的安装地址，点击Advanced进入高级设置界面。

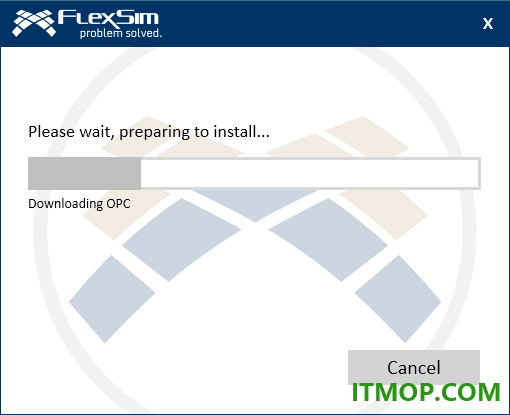

3、显示软件的安装进度，等等一段时间，安装结束就可以启动软件。

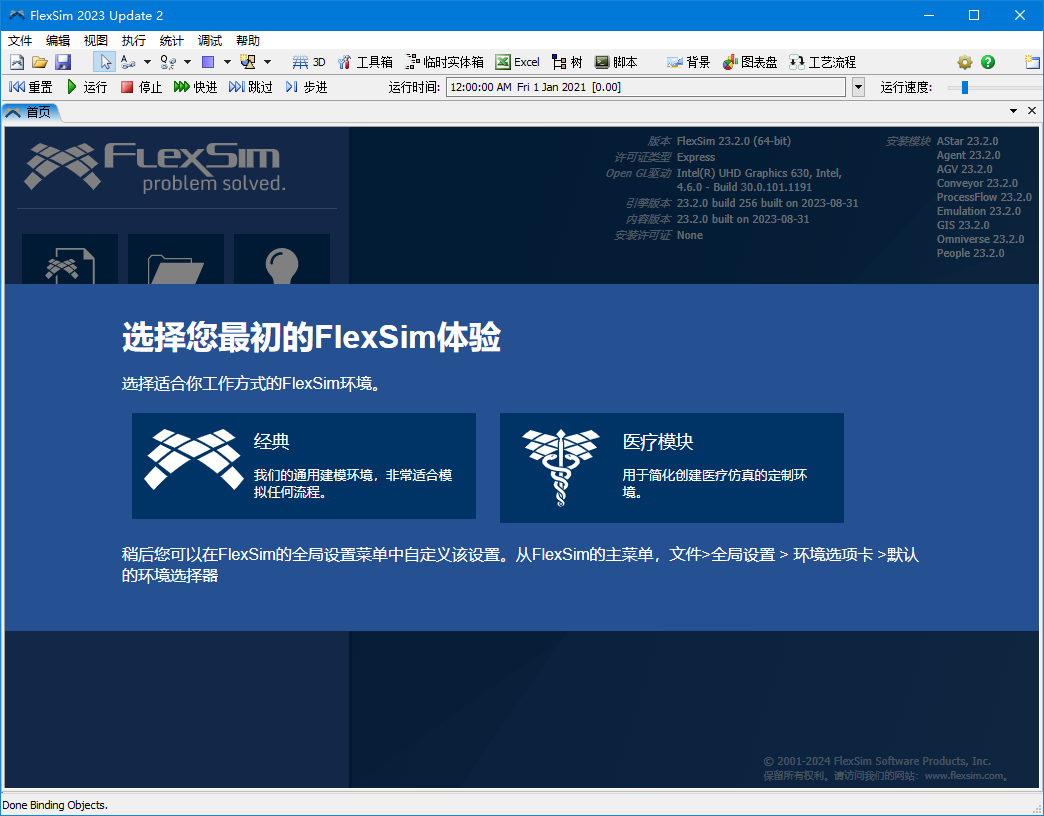

4、如图所示，现在FlexSim 2023软件已经可以使用了，可以开始创建新的3D模型。

官方教程

一、AGV网络的关键概念

模拟AGV系统的理由

FlexSim 的 AGV 对象和工具旨在帮助你模拟 将使用自动导引车辆（AGV）。AGV是一种便携式机器人，设计用于运输 货物从一个目的地到另一个目的地。

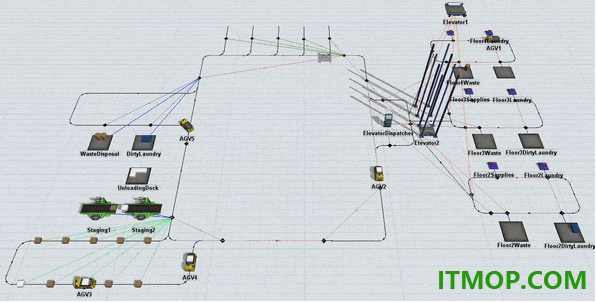

下图展示了一个假想的医院使用AGVs来 运输医疗用品、洗衣和废弃物：

AGV系统现正被广泛应用于材料领域的多种应用 操作、制造及更多。由于AGV系统的实施成本较高，因此 非常适合模拟项目。你可以在 模拟模型，直到找到最适合你需求的系统。

AGV模拟模型也可以作为沟通工具，在你进入 实施阶段。你可以把模型交给负责编程的人 AGV帮助他们理解编程时需要使用的逻辑 系统中的AGV。

建设AGV网络之前

在开始你的AGV模拟项目之前，理想情况下你应该研究 你的系统会用到AGV。如果无法获取AGV系统的信息 在开始项目之前，请记住你可以先搭建一个可行的模型，然后再制作 随着你对将使用的AGV有更多信息，会对它进行改进。

考虑到这一点，以下是你可以考虑提出的一些问题清单 关于你系统中将使用的AGV的供应商：

导航——什么样的导航系统会 你的AGV用的是什么？车辆如何进出系统？威尔 操作员需要呼叫AGV，还是会在连续系统中循环寻找 工作？

路由——你的AGV将如何从一个AGV中路由 位置到另一个人？你的系统会使用中央AGV控制器吗？AGV将如何 交通被控制以防止碰撞？

车辆规格——载重能力是多少 AGV的？装卸需要多长时间？AGV以多快的速度行驶， 包括减速或转弯时？他们携带 装载？它们的电池续航和充电速率是多少？

AGV对象与工具概述

以下章节将对3D对象和工具提供高层次概述 这些都用于在FlexSim中构建AGV模型。

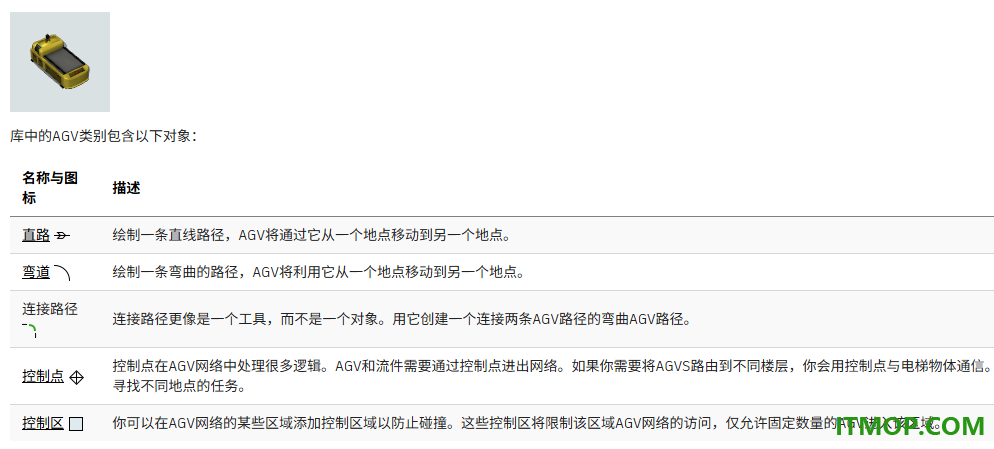

库对象

库中的 TaskExecuter 3D 对象设计成看起来和移动都像 AGV，所以 是AGV模型中最合适的对象。你可以在任务执行器中找到这个对象 图书馆分类。

流程模板

为了让AGV仿真更加简单，FlexSim提供了多个预建的AGV流程模板 你可以用在你的AGV模拟项目中。这些流程模板已经包含了 模拟许多常见AGV系统的基础逻辑，同时也可以作为 你可以根据你具体的AGV系统需求定制逻辑。你所需要做的就是选择 哪个流程最接近你的系统工作方式，然后把AGV安装到你的 3D模型到所选工艺流程，然后调整设置或添加新的逻辑，这些逻辑将会被 这是你AGV系统独有的。

二、向AGV网络添加电梯

向AGV网络添加电梯介绍

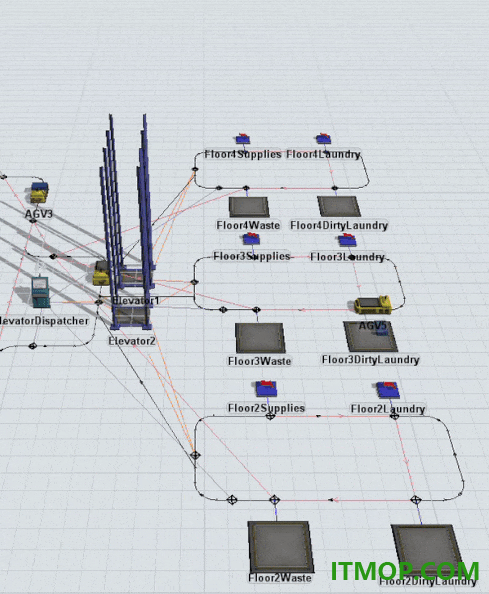

部分AGV系统要求AGV使用电梯往返多层楼。在 以下例子是，AGV利用电梯将物品运送到三个不同的上层楼层 楼层间移动：

如果你在模拟一个AGV将乘坐电梯前往的商业系统中， 多层楼，你需要完成本主题中后续解释的任务。 这些任务按建议完成顺序呈现 他们。

创建多层楼层布局

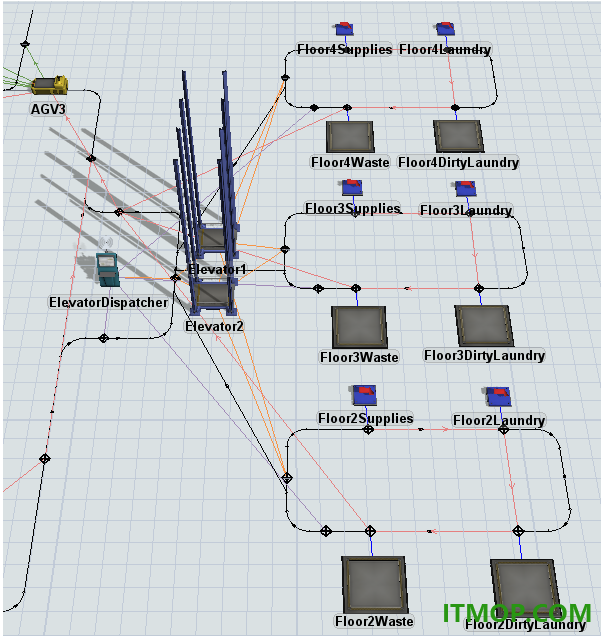

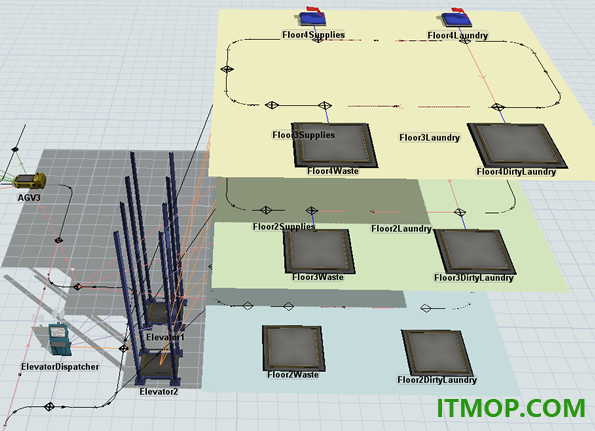

第一步是创建一个多层布局。你可以创建一个模型 在模拟模型中，地板层层叠加，如所示 下图：

你也可以直接把上层楼层放在模型的不同区域 同时仍保持与底层同一层面，如下所示 图片：

叠层模型的优点是看起来更真实一些。然而， 保持楼层在同一平面上有个好处，就是更容易操作。 你也可以考虑先在同一平面上建造楼层，然后再移动 在模拟项目的末期，将地板堆叠成一个位置。参见创造 模型布局，关于多层次仿真模型的工作更多信息。

三、向3D模型添加电梯和调度器

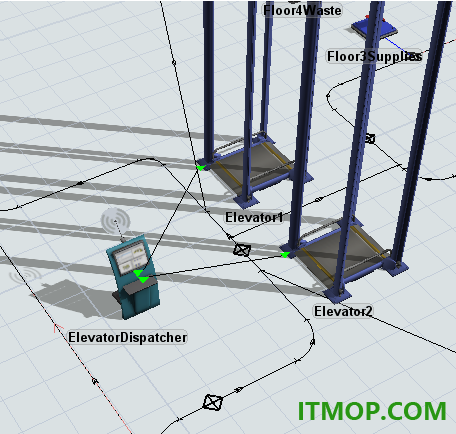

电梯可以在图书馆的任务执行者组中找到。添加电梯到 你的模型使用与添加任何3D对象相同的方法。

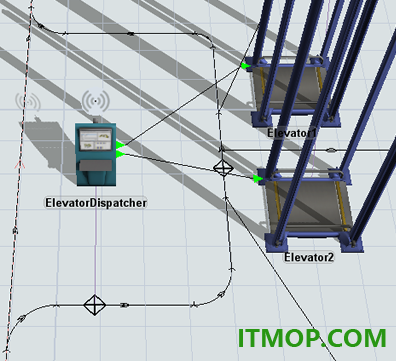

如果你需要在同一区域增加多部电梯，就需要添加调度员 此外：

1.在任务执行器组的库中，向电梯区域添加一个调度员。

2.创建从调度器到每个电梯的端口连接（A-连接） 那个区域。

AGV电梯流程模板的设置

在某个阶段，你应该添加并设置AGV升降机流程模板：

1.在主工具栏中，点击流程按钮 打开菜单。指向添加任务执行子流程，然后 选择AGV电梯。

2.在新创建的流程模板中，点击一个空白区域，确保没有任何内容 被选中。

3.在“属性”中，流程实例下找到“附加对象（实例）”框。点击采样器按钮进入采样模式。

4.在3D模型中，点击每个电梯将其连接 流程模板。

调度员不需要被接管

如果你用调度器控制电梯，就不需要接电梯 它与流程相连。你只需要安装电梯。

添加和连接电梯控制点

在你铺好平面图和AGV网络并连接好后， 电梯连接到工艺流程，你需要添加控制点来引导AGV前往 电梯。根据你的模拟模型，你可能需要设置三种不同的类型 AGV电梯系统中的控制点连接，详见下文讨论 分段。

电梯重定向连接

电梯重定向控制点负责电梯运输请求。当AGV时 经过重定向控制点后，它将尝试获取电梯 交通。如果有可用的路径，它将继续前进，直到到达 电梯楼层控制点。如果电梯无法使用，电梯会在此等待 等电梯空闲前再说。

要设置重定向控制点：

1.在电梯入口附近加一个控制点。理想情况下，它 应该是AGV进入电梯时经过的第一个控制点 区域。

2.按住A键进入连接模式。当你处于连接模式时， 你的鼠标指针会变成一个带有链环符号的加号：

3.点击你之前步骤添加的控制点。你会注意到的 移动鼠标，你点击的控制点之间会出现一条黄色线条。 你的光标。

4.点击AGV应重定向的电梯，打开菜单。选择 ElevatorRedirectCP。一条紫色线条会连接起来 控制点和电梯。

如果有多个电梯

如果你使用多个电梯，你应该将控制点连接到 调度员，而不是电梯。别忘了确保调度员是 也连接着电梯。

1.如果你使用的模型中，上层楼层将与 一楼，点击上层的重定向控制点选择它。

2.在属性中，标签组下方，点击添加按钮+ 打开菜单。选择添加数字标签以添加新标签 唱片公司。

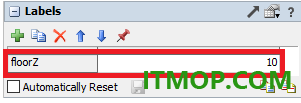

3.说出厂牌名称。floorZ

4.将电梯发送AGV时应升高的z高度设为 这层楼。当电梯派AGV到该楼时，电梯会升高到 你在这个标签中指定的Z高度。

电梯楼层连接

电梯楼层控制点成为AGV进出电梯的地点。 每层楼。当AGV经过电梯层控制点时，会出现在电梯内部 电梯。当AGV从电梯出来时，它会出现在电梯楼层控制上 重点。

要设置电梯楼层连接：

1.在AGV网络中AGV应进入的区域添加一个控制点， 出电梯。

2.按住A键进入连接模式。当你处于连接模式时， 你的鼠标指针会变成一个带有链环符号的加号：+

3.点击你之前步骤添加的控制点。你会注意到的 移动鼠标，你点击的控制点之间会出现一条黄色线条。 你的光标。

4.点击AGV应重定向的电梯，打开菜单。选择ElevatorFloorCP。会出现一条橙色线连接 控制点和电梯。
