AutoCAD Map 3D 2027

autocad Map 3D 2027官方版提供地图设计功能，可以通过这款软件创建新的地图，可以在地图上标注房屋、街道、山谷、河流等内容，用户可以将数据库的信息导入到这款软件编辑新的地图，官方提供远程数据库连接功能，成功连接到数据库就可以导入自己需要编辑的数据，将数据表加载到这款软件就可以开始利用里面的地图信息、地理信息开始创建地图，支持对象关联功能，在软件上设定对象参数，将地图上的指定图形和对象关联到一起，点击地图就可以弹出相关的对象信息，让企业可以定制自己公司需要使用的新地图，喜欢的朋友就下载吧。

AutoCAD Map 3D 2027新版功能

一、坐标系更新 （2027 版新增功能）

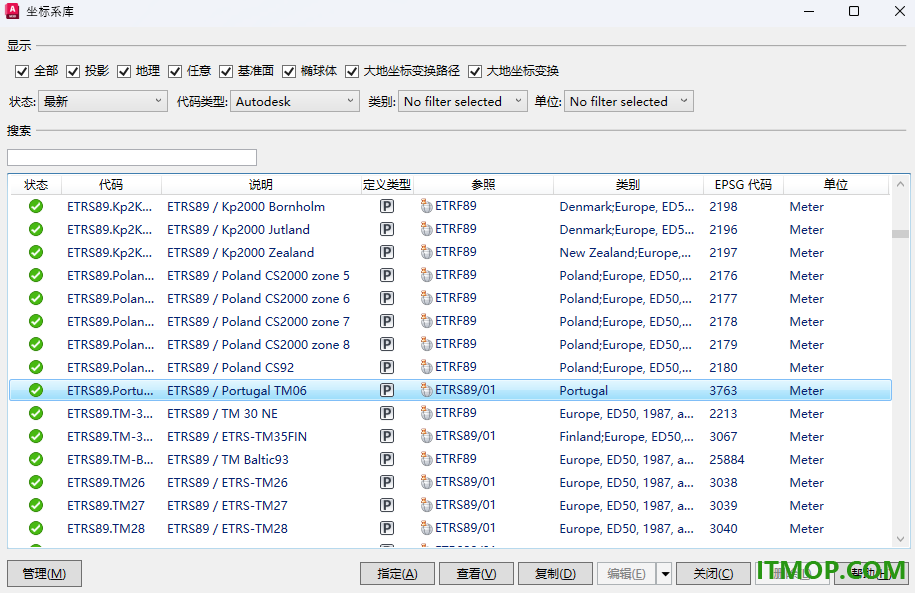

AutoCAD Map 3D 2027 包括 ETRS89/葡萄牙 TM06 坐标系 (EPSG: 3763) 的更新。这些更新确保了准确的地理空间变换，并提高了与使用此参照系的数据集的兼容性。

二、将 FDO 图层数据导出为 KML （2027 版新增功能）

AutoCAD Map 3D 2027 现在支持将要素图层数据导出为 KML (Keyhole Markup Language)。KML 是一种基于 XML 的格式，广泛用于表示地理数据。它适用于 Web 地图应用程序和三维 Earth 浏览器。此功能可实现 GIS 数据集与使用 KML 进行空间可视化和分析的平台的无缝集成。

三、其他增强功能

FDO 光栅提供程序更改

提高了 COG 文件性能：与云优化的 GeoTIFF (COG) 文件的交互现在明显更加平滑。

删除 MrSID 文件支持：此版本中已弃用对 MrSID 文件的支持。将任何所需数据移植为支持的格式，以保持对地理空间数据的访问。MAPIINSERT 命令也不支持 MrSID 文件。

扩展了对更高版本 FDO 提供程序的支持

FDO PostGIS：现在支持 PostgreSQL 18.0 和 PostGIS 3.6

FDO sqlite：现在支持 3.50.4

使用“添加顶点控制柄”编辑功能将另一个顶点添加到多段线现在可以按预期工作，即使在数字化期间使用鼠标滚轮进行缩放时也是如此。

要素 ID 链接器控件现在可以正确处理行业模型 要素类形式的视图。

移动行业模型标签现在可清晰显示实际文字，而不会遮挡地图背景，无论“图形加速”是打开还是关闭。

现在，行业模型表格的组合框控件中的过滤支持通配符。

过滤行业模型表格的主要详细信息表格时，过滤器将自动应用于主要表格。

软件特色

1、AutoCAD Map 3D 2027官方版支持地图导入，可以在这款软件上导入很多地图数据

2、支持地图编辑，软件提供三维地图编辑功能，可以在软件上直接修改地图数据

3、地图预览，在软件显示地图场景，可以查看二维地图，可以标记多个地图场景

4、数据连接，可以在软件上连接到数据库，可以将其他数据库的资源导入到AutoCAD Map 3D

5、提供表数据查看，在软件可以查看很多数据内容，将数据和地图位置关联

6、支持数据表查看，在软件界面查看当前的数据表，可以在软件搜索数据

7、图层管理功能，随时查看当前的图层内容，新建不同的图层就可以编辑数据

8、从几何图形新建要素，直接在软件上选择一个几何图形，在图形上添加注释内容

9、查询以过滤数据，AutoCAD Map 3D 2027官方版让用户快速过滤不需要的数据

10、创建关联内容，在软件上新建不同的对象，读取数据，从而开始创建关联内容

11、数据导出功能，在软件上将编辑的图层数据导出到 SDF、将图层数数据导出到 SQLite

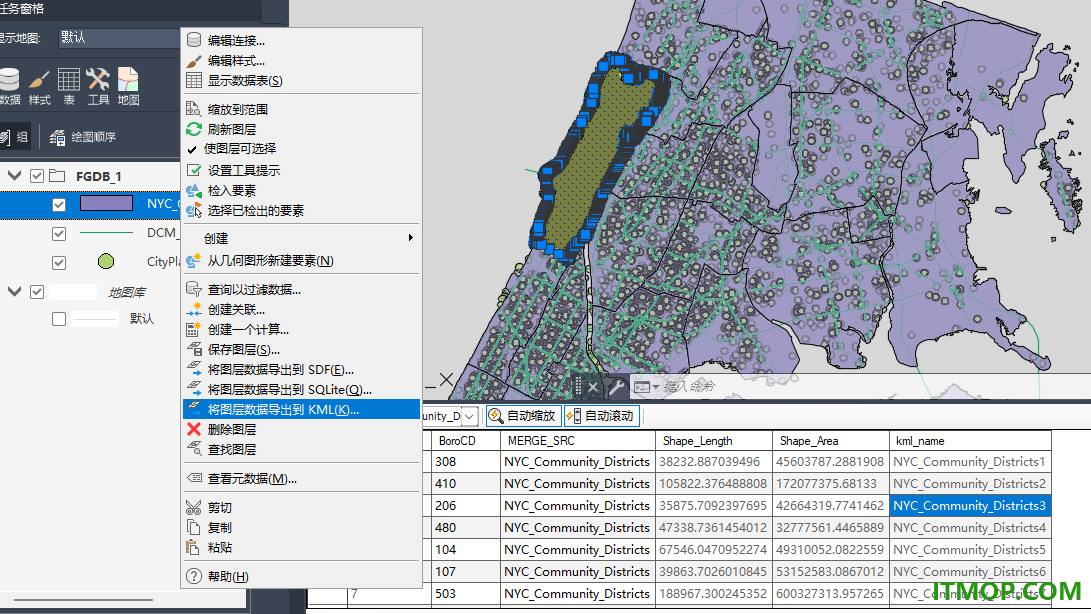

12、支持将图层数数据导出到 KML，以后就可以将KML加载到其他地图软件上使用

安装方法

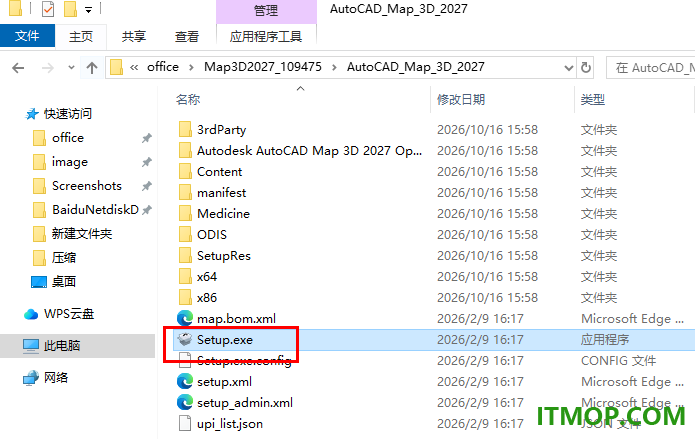

1、打开Setup.exe就可以直接弹出安装的引导步骤。

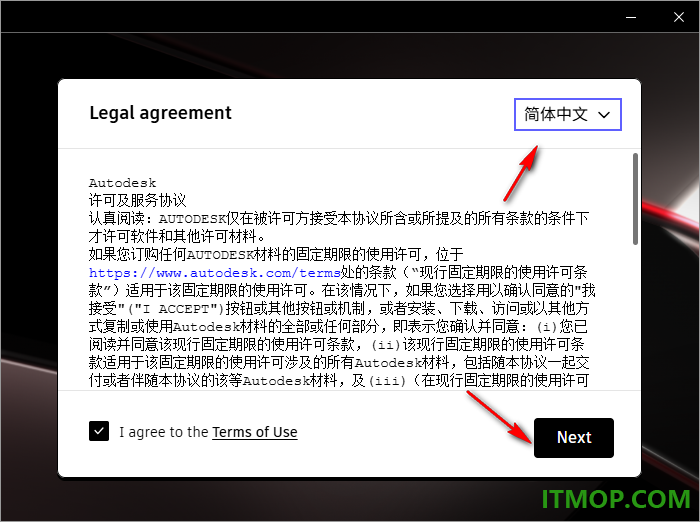

2、如图所示，可以在软件界面阅读协议内容，点击next。

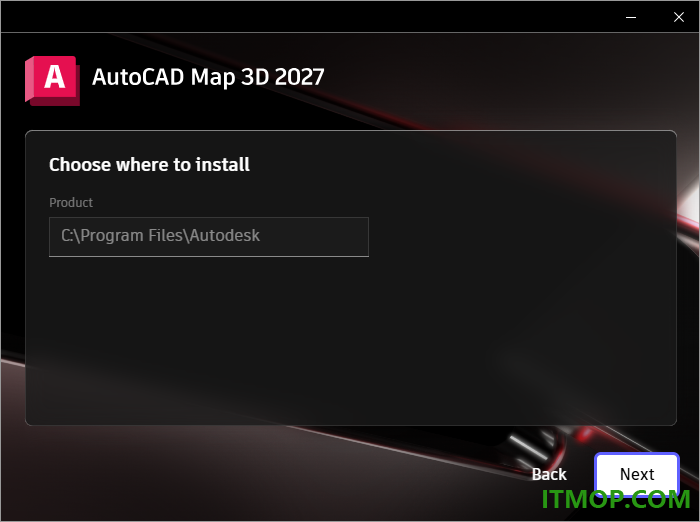

3、提示软件的安装地址设置界面，将软件直接安装到C盘。

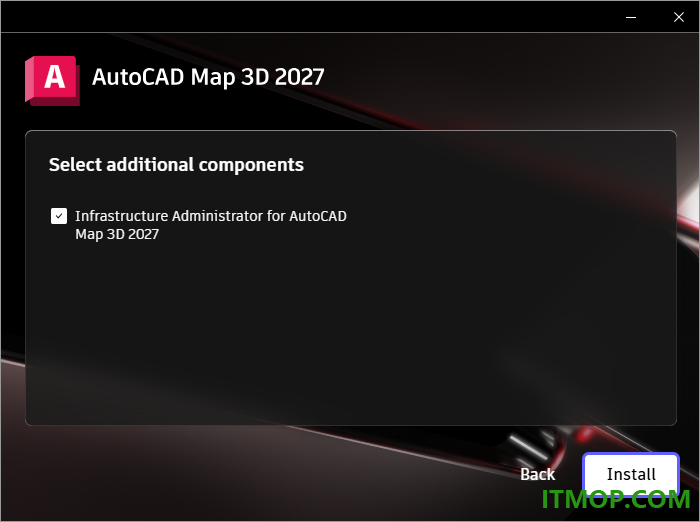

4、显示软件的安装附加内容，点击install就可以将软件安装到电脑。

5、提示软件的安装进度条，软件需要很多时间才能安装成功。

6、成功安装AutoCAD Map 3D 2027就可以启动软件，打开AutoCAD软件就可以找到Map 3D 2027。

官方教程

一、关于分析基于光栅的曲面

向地图中添加基于光栅的曲面（例如，数字高程模型或 ESRI 栅格文件）后，可以通过多种方式进行分析。

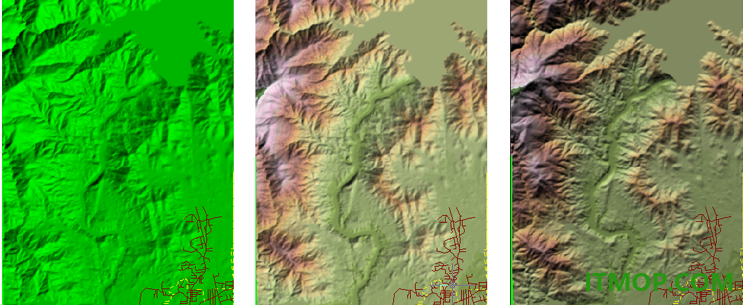

此插图显示：三维曲面的默认外观（左）、高程专题（中）、使用山体阴影（右）。

二、分析曲面高度、坡度和坡向的步骤

可以创建一个专题，以基于高度（高程）、坡度或坡向（坡度的方向）更改曲面的显示。

为曲面创建专题以分析高度、坡度或坡向的步骤

1.在“显示管理器”中的某个曲面图层上单击鼠标右键。单击工具栏提示中的“样式”图标。

2.在样式编辑器中的“比例范围”下，指定要使用的比例阈值。

3.在“通道”区域中，对于通道 1，从“样式”下拉式列表中选择“专题”。

4.在“专题”对话框中，对于“特性”，选择创建专题所依据的特性：“高度”、“坡度”或“坡向”。

5.指定其他专题创建选项，例如要使用的选项板。

6.在“专题”对话框中，单击“确定”。

7.在样式编辑器中，单击“应用”。

三、使用山体阴影和垂直比例放大的步骤

山体阴影通过从指定的方向和角度投射穿过曲面的光线，向三维曲面图层上添加阴影。

指定山体阴影设置的步骤

1.依次单击“分析”选项卡 -“要素”面板 -“曲面山体阴影”。

2.在“山体阴影设置”对话框中，通过执行以下操作之一指定要用于山体阴影的阳光“方向”和“角度”：

手动输入阳光的方向和角度：

对于“方向”，指定发出光线的方向，例如“东”或“西”。在编辑框中输入方向值，将指南针中的黄圈拖动到所需的位置，或者使用“设置”。

对于“角度”，指定光线在天空中的高度，例如接近地平线、正当顶或者其间的任何位置。在编辑框中输入角度，将黄圈拖动到指定角度，或使用“设置”

单击“设置”以在“阳光特性”选项板中使用日期、时间和位置指定阳光设置。然后，重新显示“山体阴影设定”对话框，然后单击“导入”。

3.单击“确定”。

启用或禁用山体阴影的步骤

1.在 “显示管理器” 中，在曲面图层上单击鼠标右键，然后单击“编辑显示样式”。

2.执行以下操作之一：

要禁用山体阴影，请将“山体阴影通道”设置为 0。

要启用山体阴影，请将“山体阴影通道”设置为 1，并确保将“高程通道”设置为 1。

更改垂直比例放大的步骤

在状态栏中，对于“放大”，请从列表中选择垂直比例放大值。选择“自定义”以指定列表中没有的值。

较大的数字会使高程变化看起来更明显。较小的数字或小数值会使高程变化不太明显。

四、使用山体阴影和垂直比例放大的步骤

山体阴影通过从指定的方向和角度投射穿过曲面的光线，向三维曲面图层上添加阴影。

指定山体阴影设置的步骤

1.依次单击“分析”选项卡 -“要素”面板 -“曲面山体阴影”。

2.在“山体阴影设置”对话框中，通过执行以下操作之一指定要用于山体阴影的阳光“方向”和“角度”：

手动输入阳光的方向和角度：

对于“方向”，指定发出光线的方向，例如“东”或“西”。在编辑框中输入方向值，将指南针中的黄圈拖动到所需的位置，或者使用“设置”。

对于“角度”，指定光线在天空中的高度，例如接近地平线、正当顶或者其间的任何位置。在编辑框中输入角度，将黄圈拖动到指定角度，或使用“设置”

单击“设置”以在“阳光特性”选项板中使用日期、时间和位置指定阳光设置。然后，重新显示“山体阴影设定”对话框，然后单击“导入”。

3.单击“确定”。

启用或禁用山体阴影的步骤

1.在 “显示管理器” 中，在曲面图层上单击鼠标右键，然后单击“编辑显示样式”。

2.执行以下操作之一：

要禁用山体阴影，请将“山体阴影通道”设置为 0。

要启用山体阴影，请将“山体阴影通道”设置为 1，并确保将“高程通道”设置为 1。

更改垂直比例放大的步骤

在状态栏中，对于“放大”，请从列表中选择垂直比例放大值。选择“自定义”以指定列表中没有的值。

较大的数字会使高程变化看起来更明显。较小的数字或小数值会使高程变化不太明显。

更新日志

AutoCAD Map 3D 2027.0.1 Update

2026 年 9 月 23 日

修复的问题

一般更新内容

修复了以下缺陷：

第三方组件更新

作为持续产品维护的一部分，Map 3D 使用的选定第三方组件已更新为更高版本。

行业模型

过滤的行业模型表格数据不再将空结果导出到 excel。

为行业模型表格中的选定要素数字化新几何图形时，不再需要额外单击即可继续。

现在，在将顶点添加到行业模型要素时，可以正确应用对象捕捉。

现在可以使用 IMBATCH 成功创建 PDF 文件。

FDO Provider

在连接到某些 WMS 服务后，图层现在可以正确显示。

现在，当 WMS 要素图层的边界框坐标系与连接坐标系不同时，可以正确添加这些要素图层。

在布局之间切换和激活包含 FDO 连接的视口不再导致崩溃。

FDO WMTS

现在可以从某些以前无法加载的 FDO WMTS 服务添加图层。

FDO 光栅

通过 FDO 光栅提供程序连接的某些双色 TIFF 文件的颜色不再反转。

文件路径长度超过大约 120 个字符的图像现在可以插入到正确的位置。

通过 FDO 光栅提供程序连接的某些 GeoTIFF 图像现在可以正确显示。

打印

在“地图”工作空间中，不再从打印输出中忽略光栅图像。
