autocad electrical 2026中文特别版

autocad electrical 2026中文特别版提供电路绘图功能，打开软件就可以在AutoCAD上显示新的电子设计功能，可以在软件上自由绘制新的原理图，软件已经提供了很多图库资源，可以使用官方的图库加载很多电子设备，电子元件到绘图区域使用，并且提供不同的导线连接方式，让用户可以在绘图的过程自由设置布线方案，轻松将多种电子设备连接到一起，从而设计复杂的电路图，软件也提供很多图形绘制功能，可以通过CAD绘图工具自由设计不同的图形，可以设计新的电子元件图形，每种图形的参数都可以自定义调整，喜欢autocad electrical 2026就下载吧。

electrical 2026中新版功能

一、更新面板示意图中的线号注释 （2026 版新特性）

以前，项目范围或图形范围的线号更新不会更新面板示意图中的线号注释。这包括端子表示，例如图形化端子排、表格式端子排和跳线图。

在 AutoCAD Electrical 2026 中，您现在可以使用项目范围或图形范围的线号更新来更新面板示意图和端子表示（包括图形化端子排、表格式端子排和跳线图）中的注释。此增强功能可确保面板示意图和端子中的线号注释随项目或图形的其余部分一起进行一致的更新。

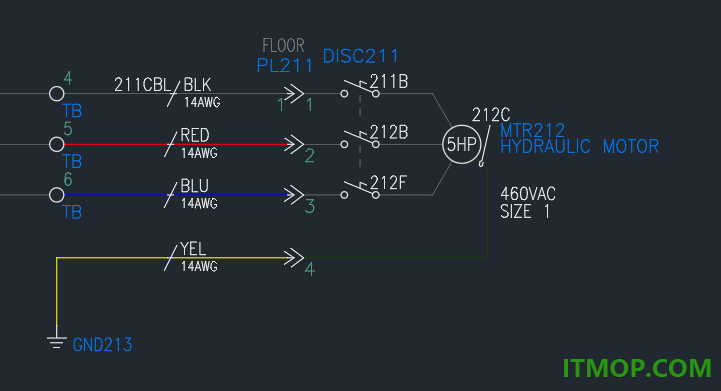

二、包含规格信息的增强型电缆标记库 （2026 版新特性）

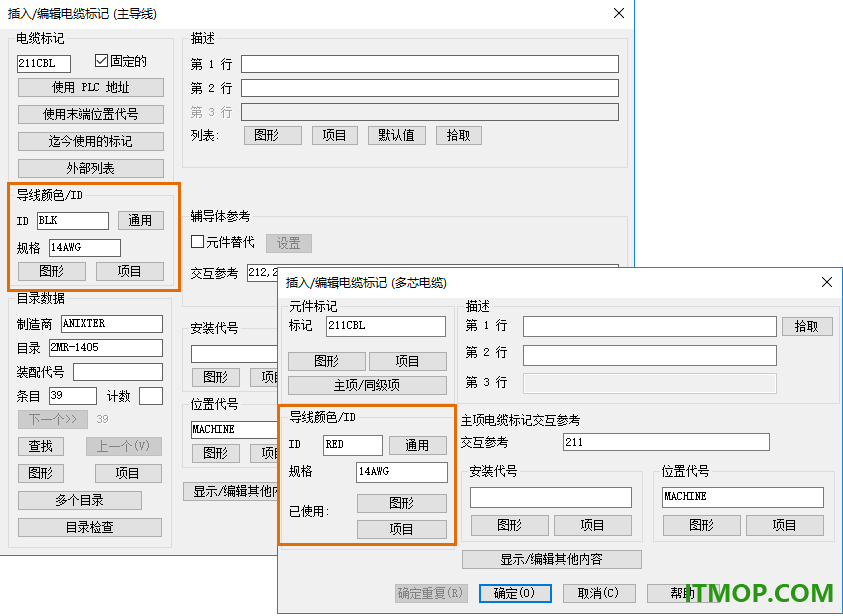

所有现有标准的原理图库中的电缆标记符号现在已更新，以包含“额定值2”属性。此属性允许显示来自目录数据中定义的导体列表或手动输入值的规格信息。

注：

只有新插入的电缆标记才会在“额定值2”属性上显示规格信息。对于现有图形，需要替换或更新块以将旧块替换为新块。

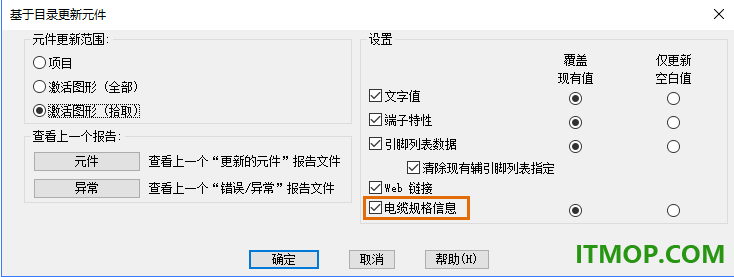

替换块后，可以使用 AEUPDFROMCAT 并选择“电缆规格信息”。此操作将更新预定义导体列表中电缆标记上的电缆规格值，以匹配目录数据库中指定目录号的值。必须已为该电缆标记指定导线颜色/ID，才会进行此更新。

如果在移植期间选择了“符号/模板 - 原理图库”，则 AEMIGRATION 实用程序会将 AutoCAD Electrical 2026 的原理图库中的新电缆标记符号覆盖为旧版本的电缆标记符号。

三、质量改进

源/目标箭头

如果在交互参考设置中配置了 %S，源/目标箭头中的图纸编号则不再重复，因为 %N 替代了这些设置。

现在，AEUPDATESIGREF 在所有类型的更新中具有一致的行为，包括项目范围内、图形范围内和拾取。

现在可以按预期复制目标箭头，并从最近使用、图形或项目按钮中选择源信号代码。

当编辑源箭头符号并将其更改为新的源信号代码时，不再显示导线图层不匹配提示。

自定义源/目标箭头所需的文件已恢复。现在，更新后的步骤在“帮助”中提供。

四、目录更新

现在，可以使用 TEXTVALUE 在原理图、面板和单线元件之间无缝推送多个目录值。

与原理图元件类似，AEUPDFROMCAT 现在会更新示意图的 TEXTVALUE。

现在，使用目录查找将目录信息指定给示意图时，可以在示意图上正确导入自定义属性的 TEXTVALUE 信息。

软件特色

1、提供项目新建功能，可以在这款软件新建不同的电路设计项目。

2、支持项目管理，可以在软件管理多个项目，可以同时在软件打开多个项目。

3、支持元件内容，软件提供大量元件，在绘制新电路项目的时候可以直接插入元件。

4、可以直接查看新的电器设备，每种设备都提供参数编辑，可以修改电器设备的参数。

5、支持二极管添加，直接在软件界面插入一个新的二极管，并将二极管连接到对应的区域。

6、支持图形编辑，autocad electrical 2026中文特别版提供很多绘图功能，可以在软件自由编辑图形。

7、集成在AutoCAD软件上，你可以在软件中调用大量AutoCAD的图纸绘制功能。

8、图形加载，也可以从外部将一些图形添加到这款软件使用，导入自己的素材到软件绘图。

9、简单的电路，autocad electrical 2026中文特别版提供基础电路设计功能，轻松绘制原理图。

10、复杂集成电路，可以通过这款软件绘制复杂的电路，可以设计多层图纸，设计多种结构线路。

安装方法

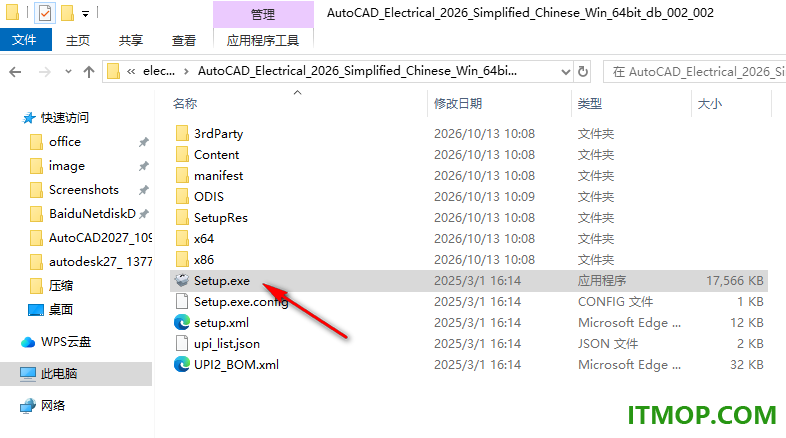

1、启动Setup.exe就可以显示软件的安装引导界面。

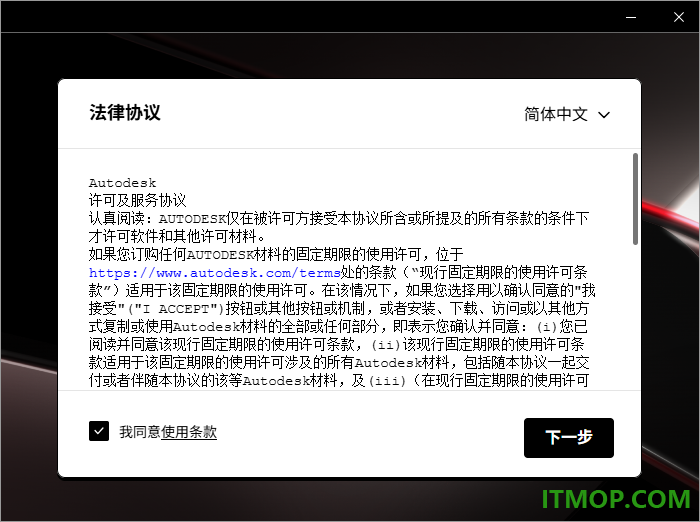

2、接受软件的协议内容，点击下一步就可以继续安装。

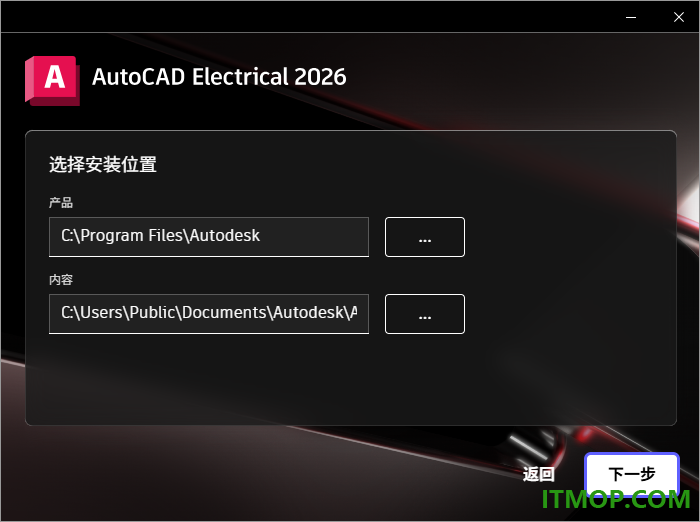

3、设置软件的安装地址，默认安装在C盘，不建议修改地址。

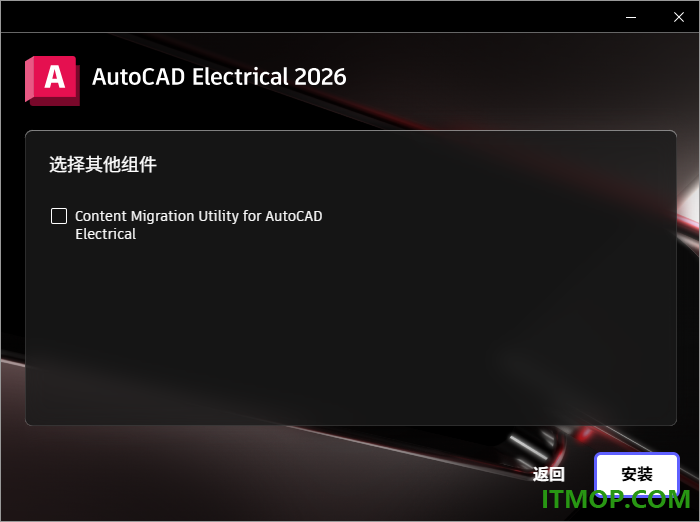

4、如图所示，这里是附加的组件选择界面，根据自己的需求选择是否安装组件。

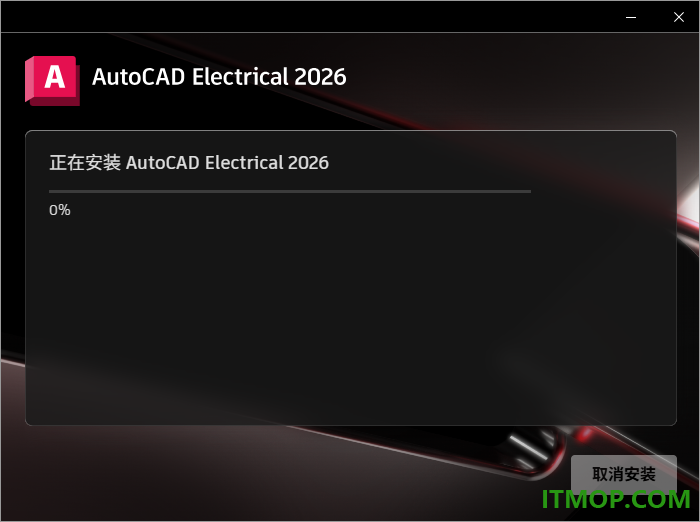

5、显示安装的进度条，软件体积比较大，所以需要安装很长时间。

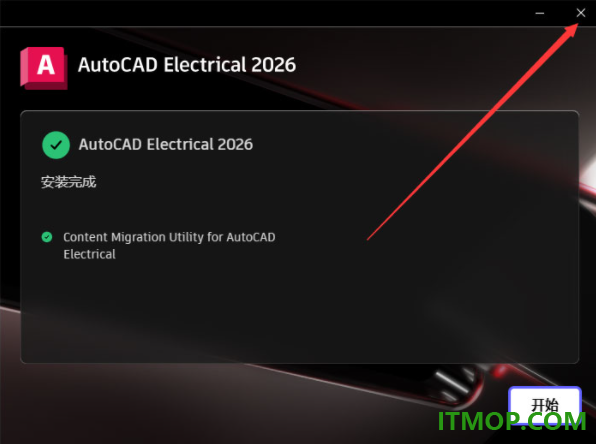

6、electrical 2026中文特别版安装结束，不要启动软件，关闭当前的窗口。

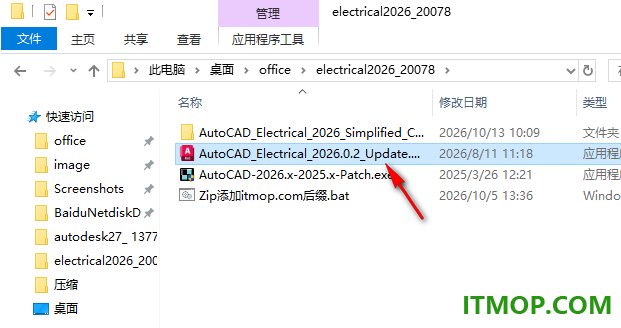

7、可以启动AutoCAD_Electrical_2026.0.2_Update.exe升级软件的版本，也可以默认使用2027版本，不进行升级。

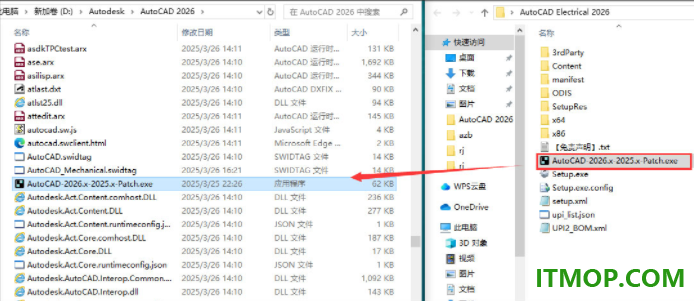

8、将注册机AutoCAD-2026.x-2025.x-Patch.exe复制到软件的安装地址，通常安装在AutoCAD的目录里面。

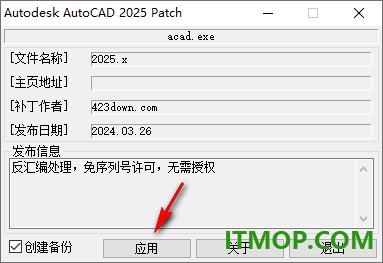

9、启动注册机，点击应用按钮就可以自动附加补丁，这样就成功激活软件。

官方教程

一、插入接头的步骤

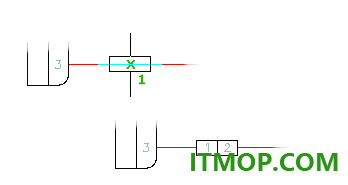

接头符号是导线内连接符号，允许一个或多个导线在每个末端相连。默认接头符号通过符号触发线号更改。

1.单击“原理图”选项卡 “插入元件”面板 “插入连接器”下拉列表 “插入接头”。

“接头符号”对话框将显示。

2.从图标菜单选择要插入的接头，在“请键入”对话框中输入接头名称，或单击“浏览”从另一位置浏览并选择符号。

3.单击“确定”。

4.拾取图形上的插入点。将符号放置在现有导线上，导致符号打断导线；或将其放置在空白区域（此后您可以在此处绘制一条通过该符号的导线或将一条或多条导线连接到它的每个末端）。

将显示“插入/编辑元件”对话框。

5.按需要指定目录信息、描述以及其他信息。

6.单击“确定”。

二、为点到点布线插入连接器的步骤

使用“位置代号视图”中的“插入连接器”链接 Inventor 中的连接器导线列表，然后将连接器放置在您的 AutoCAD Electrical 工具集 图形中

1.单击“项目”选项卡 “项目工具”面板 “管理器”。

2.在“项目管理器”中，单击“位置代号视图”选项卡。

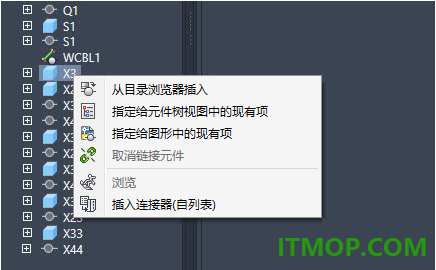

3.在“位置代号视图”选项卡中的 Inventor 零件上单击鼠标右键，然后单击“插入连接器(自列表)”。

注： Inventor 零件需要是连接器类别的元件或者是未分类的元件；否则，该选项将处于禁用状态。

4.在“连接器选择”对话框中，定义要插入到图形中的连接器。如果连接器已放置或以前已放置在项目中，则在“已放置”列中显示“x”。

（可选）指定是构建使用固定引脚间距的连接器，还是将其压缩或展开以使引脚与基本导线交叉点相匹配。

（可选）指定是立即插入整个连接器，还是手动地逐引脚插入（可以选择插入分隔符或将连接器分为两个或多个部分）。

（可选）单击“旋转”按钮或“翻转”按钮以更改连接器符号的显示。

（可选）单击“详细”信息以获得更多选项，以便定义以参数化形式构建的连接器符号的尺寸、形状和显示的设置。

5.从列表中选择要插入的连接器并单击“插入”。

6.单击图形中每个连接器的插入点。

7.在“连接器选择”对话框中，继续选择要插入并放置在图形上的连接器。

8.所有连接器均放置在图形上之后，单击“导线连接”。

注： 您可以将连接器放置在图形上，并且以后可以添加导线。当您希望添加导线时，请打开“连接器选择”对话框，并单击“导线连接”。

三、复制机电项目的步骤

创建现有机电项目的副本以便重用。复制的机电项目不会存储原始项目的参考。

建议您关闭要复制的项目的所有图形，但必须确保有一个图形文件已打开。

AutoCAD Electrical 工具集中

1.单击“项目”选项卡 “项目工具”面板 “管理器”。

2.在“项目管理器”中，单击“位置视图”选项卡。

3.在“位置视图”选项卡中，单击“同步”。

4.关闭计划复制的所有图形。

5.复制项目。您可以执行以下任一操作：

在命令提示下，输入 AECOPYproject ，完成复制工作流。

使用文件资源管理器浏览到项目文件夹并复制项目文件。

6.使用文件资源管理器浏览到机电共享文件夹并复制文件。在“机电链接设置”对话框中显示了共享位置文件夹路径。

7.打开复制的项目。

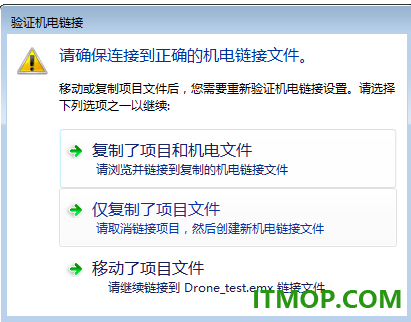

8.在“验证机电链接”任务对话框中，选择适当的选项来验证所复制项目的机电链接设置。

在 Inventor 中

1.在 Inventor 中同步您的机电项目。

2.将 Inventor 部件文件复制到新位置。

3.打开复制的项目。

4.在“验证机电链接”任务对话框中，选择适当的选项来验证所复制项目的机电链接设置。

复制的机电项目已准备就绪，可以使用。

更新日志

AutoCAD Electrical 2026.0.2 Update

概述

.NET 10

从 .NET 8.0 和 10.0 更改：Microsoft 将在 2026 年 11 月 10 日之后停止提供 .NET 8.0 的更新。因此，建议 autodesk 和其他软件开发人员过渡到 .NET 10.0。面向 .NET 8.0 的自定义应用程序应继续运行，除非 .NET 10.0 中的更改或删除引入兼容性问题。

重要信息：由于 AutoCAD Electrical 2026.0.2 Update 中 .NET 10.0 引入了潜在的兼容性问题，因此还必须安装相应的 AutoCAD 2026.1.2 Update。如果工作站上安装了其他基于 AutoCAD 2026 的产品（例如 Autodesk Civil 3D、AutoCAD Mechanical 工具集或 Autodesk Advance Steel），则必须为这些产品安装最新的可用更新以保持跨产品兼容性。

修复的问题

启动问题

AutoCAD Electrical 现在可以成功启动，而不会出现初始屏幕挂起或发生崩溃。

常规更新

现在，接线表的刷新速度更快。

Autodesk 信任中心

更新包括 sqlite 和 Boost 软件包的重要安全增强功能。

AutoCAD Electrical 2026.0.1 Update

2025 年 8 月 19 日

修复的问题

一般更新内容

修复了以下缺陷：

2026.0.1 Update

电缆导体列表

电缆导体列表现在支持小写字符。

对于与主项位于不同图纸上的辅电缆标记，即使标签包含小写字母，电缆导体列表也能正确加载。

目录

电子表格的导出和导入现在能按预期处理面板端子的多个目录信息。

报告

用户帖子现在能按预期根据 SET 文件处理数据并显示。

配电盘

使用面板原理图列表插入多部件示意图时，所有部件都能正确分解。

线号

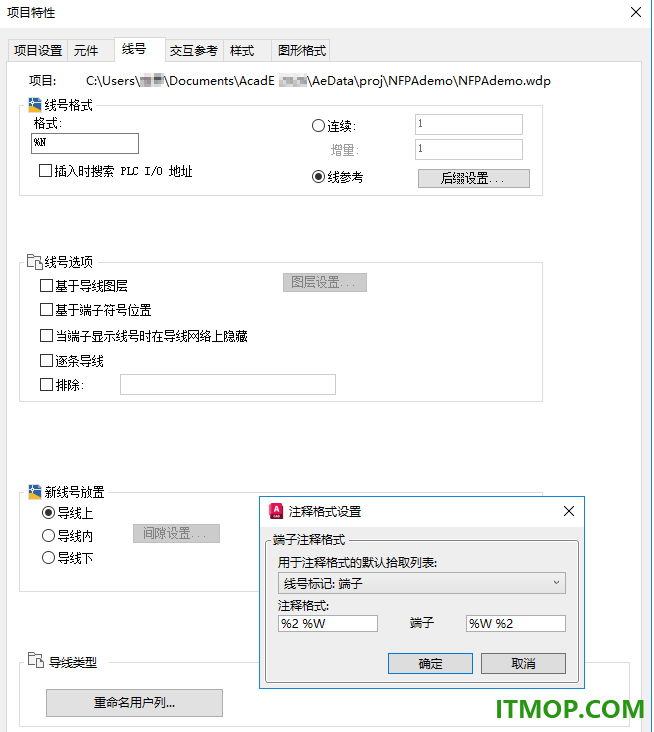

线号格式现在支持小写字符。
