caxa cad电子图板2025 SP0提供零件设计功能，如果你需要在电脑上绘制机械零件，可以选择这款软件绘图，软件提供常用的CAD绘图工具，支持线段、弧线、多线段、圆等绘图工具，创建一个新的项目就可以调用绘图工具在软件上自由绘制各种零件的图纸，可以绘制电机的图纸，绘制管件图纸，可以绘制螺丝图纸，可以绘制法兰图纸，大部分机械行业的零件都是可以在这款软件绘制图纸的，以后可以结合图纸信息编辑材料加工方式，将材料放入数控机床上就可以开始加工零件，如果你喜欢caxa cad电子图板2025软件就可以下载使用。

新版功能

1、大图读取效率提升

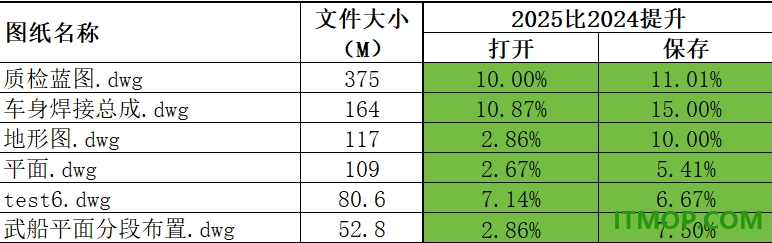

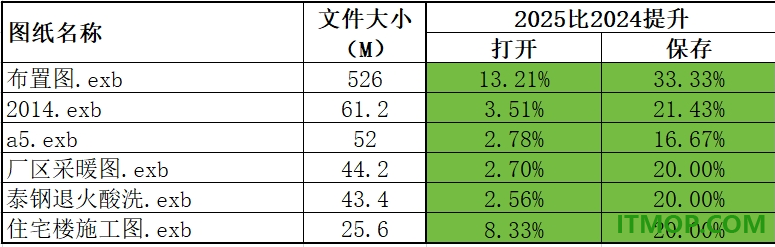

2025版本打开及保存exb大图速度，相比2024版本提升约15%：

2025版本打开及保存dwg大图速度，相比2024版本提升约10%：

2、大图编辑效率提升

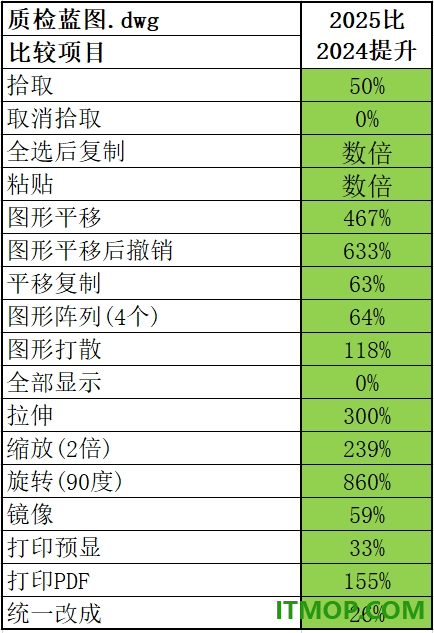

大幅提升了大图进行复制、粘贴、平移、阵列、拉伸、缩放、旋转、镜像、打印PDF等操作的效率，提升了使用体验。

3、阵列功能增强

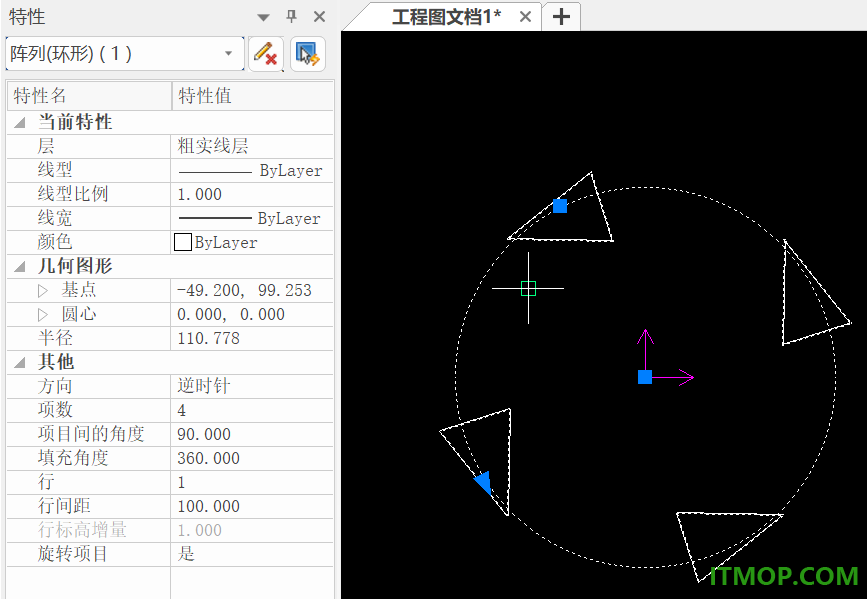

电子图板阵列操作的结果，按选择的阵列类型生成相应的阵列对象，支持矩形阵列、圆形阵列、曲线阵列。

4、样条功能优化

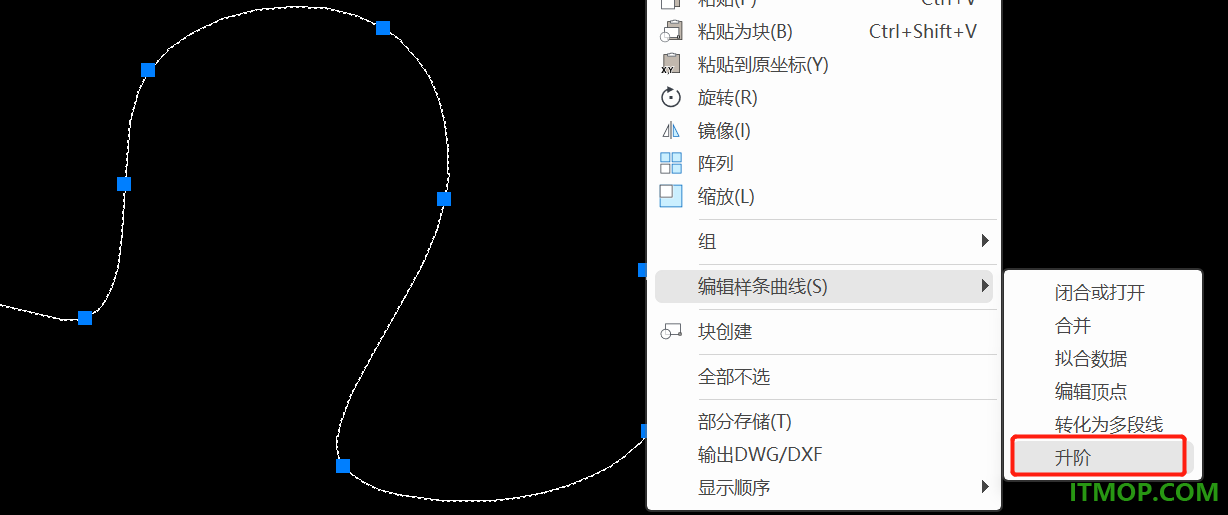

编辑样条时增加升阶功能，最大支持25阶。

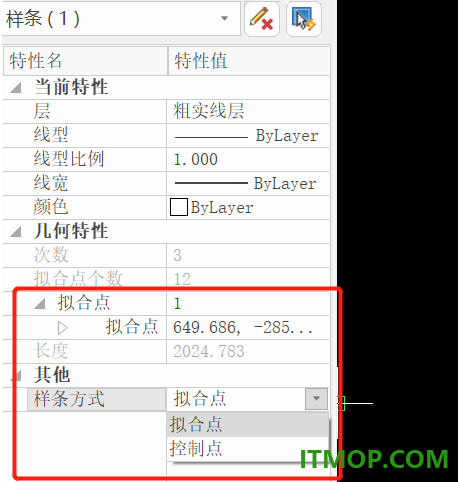

在特性面板中，支持样条控制点和拟合点的显示和切换

5、优化圆角功能

对多段线进行圆角操作时，可以使用设置的圆弧半径，拾取整根多段线后直接按右键，多次统一修改连接位置的圆弧半径。

6、多段线合并功能增强

使用“编辑多段线”功能时，合并操作新增支持设置模糊距离，支持的曲线类型包括直线、圆弧、多段线。

7、剖面线功能支持动态预览

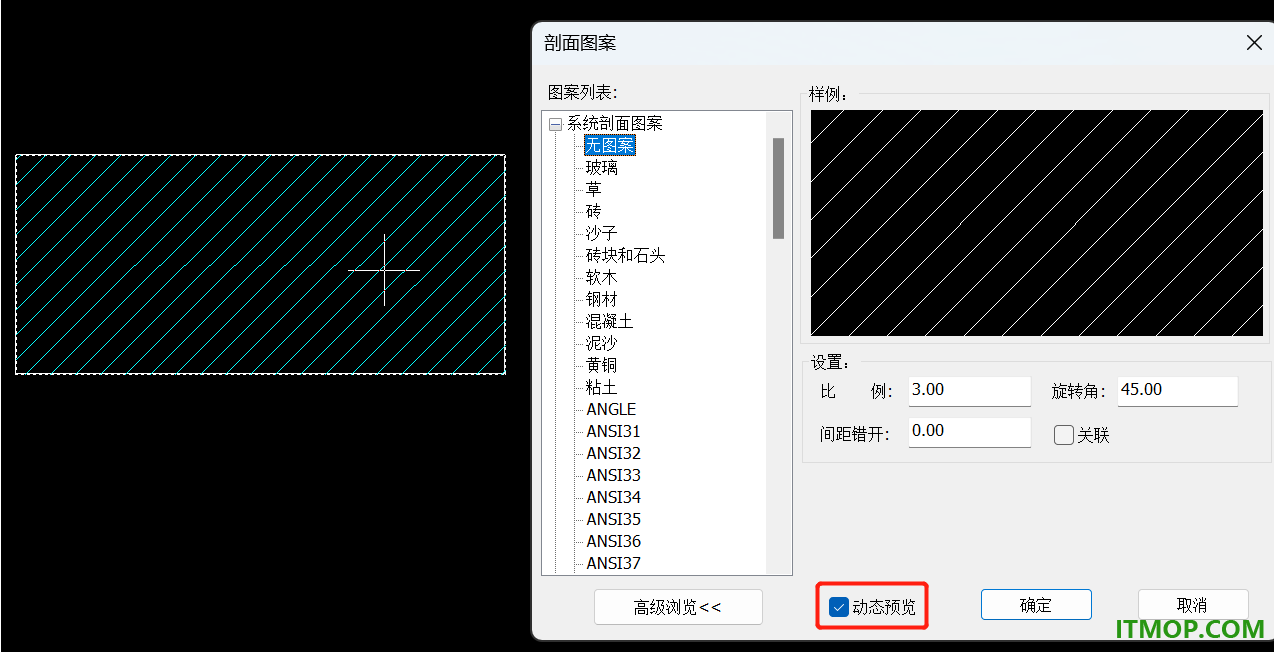

使用剖面线功能时，勾选“动态预览”，在图案列表中切换图案以及设置图案的参数时，绘图区可以直接预览所选区域的结果。

8、云线功能增强

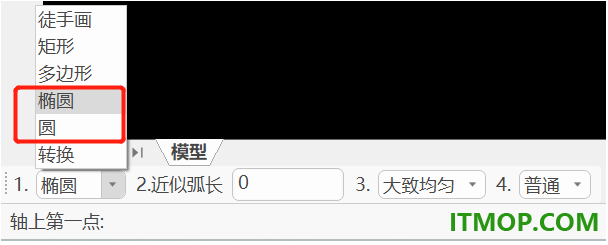

云线功能增加圆和椭圆的绘制方式，在立即菜单中可以选择使用。

9、矩形功能新增倾斜方式

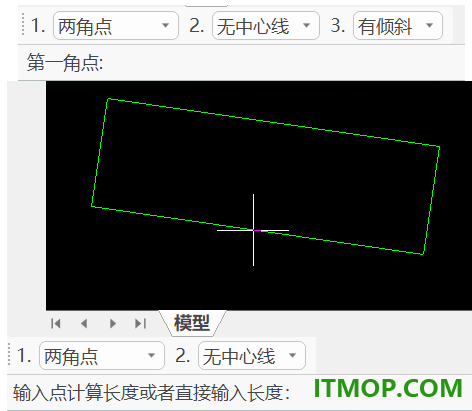

在立即菜单选择“有倾斜”，依次指定第一角点、第二角点或倾斜角度后，再点击确认或直接输入长度。

软件特色

1、孔/轴：在给定位置画出带有中心线的轴和孔或画出带有中心线的圆锥孔和圆锥轴。

2、剖面线：使用填充图案对封闭区域或选定对象进行填充，生成剖面线。

3、公式曲线：根据数学公式或参数表达式快速绘制出相应的数学曲线。

4、平移复制：以指定的角度和方向创建拾取图形对象的副本。

5、裁剪：裁剪对象，使它们精确地终止于由其他对象定义的边界。

6、阵列：通过一次操作可同时生成若干个相同的图形，以提高作图效率。

7、分解：可以将多段线、标注、图案填充或块参照合成对象转变为单个的元素。

8、过渡：修改对象，使其以圆角、倒角等方式连接。

9、样式管理：集中设置系统的图层、线型、标注样式、文字样式等。并可进行导出、并入、合并、过滤等管理功能。

10、圆形垫圈：GB/T 97.4-2002组合件用大垫圈、GB/T 97.4-2002自攻螺钉组合件用平垫圈、GB/T 97.4-2002自攻螺钉组合件用大垫圈。

11、弹簧垫圈：GB/T 861.2-1987内锯齿锁紧垫圈、GB/T 862.1-1987外齿锁紧垫圈。

12、也可以选择：GB/T 862.2-1987外锯齿锁紧垫圈、GB/T 956.2-1987锥形锯齿锁紧垫圈。

13、弹性挡圈：GB/T 893-2017孔用弹性挡圈B型、GB/T 894-2017轴用弹性挡圈A型、GB/T 894-2017轴用弹性挡圈B型。

安装方法

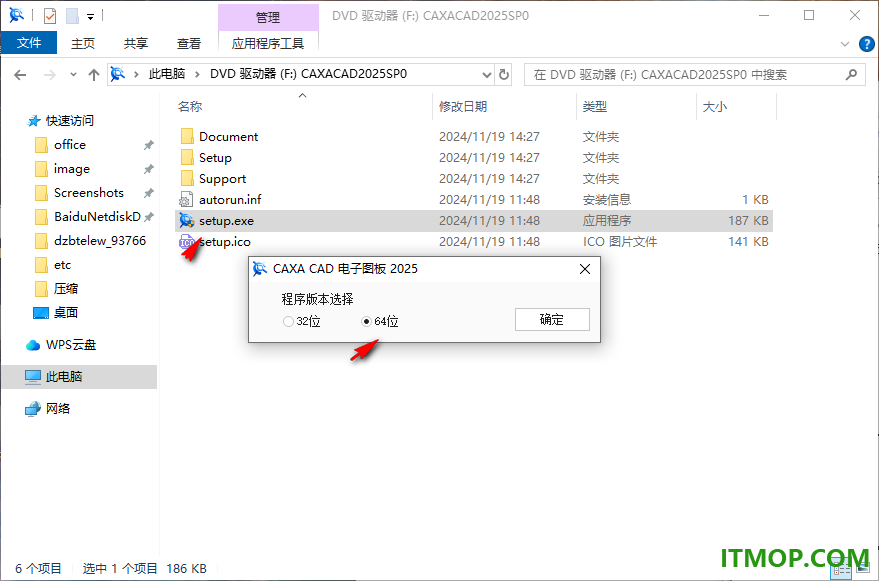

1、将caxa cad电子图板2025直接安装到电脑，点击64位的软件直接安装。

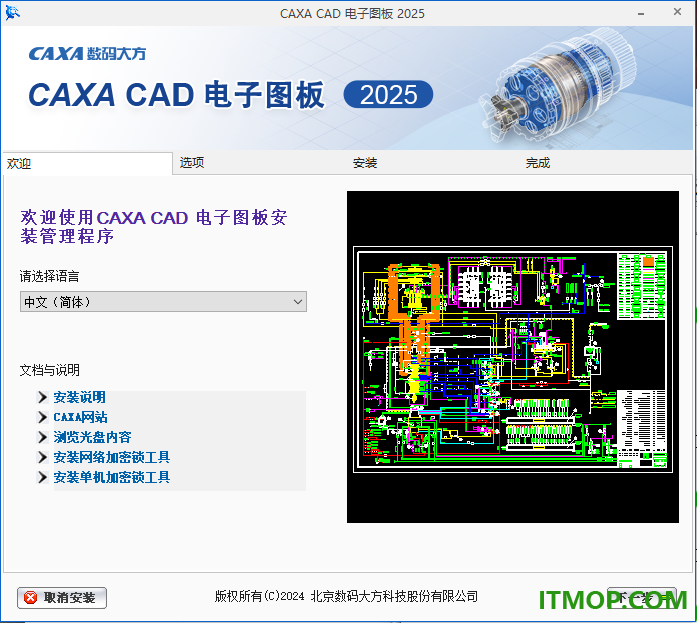

2、如图所示，弹出安装引导的提示，点击下一步。

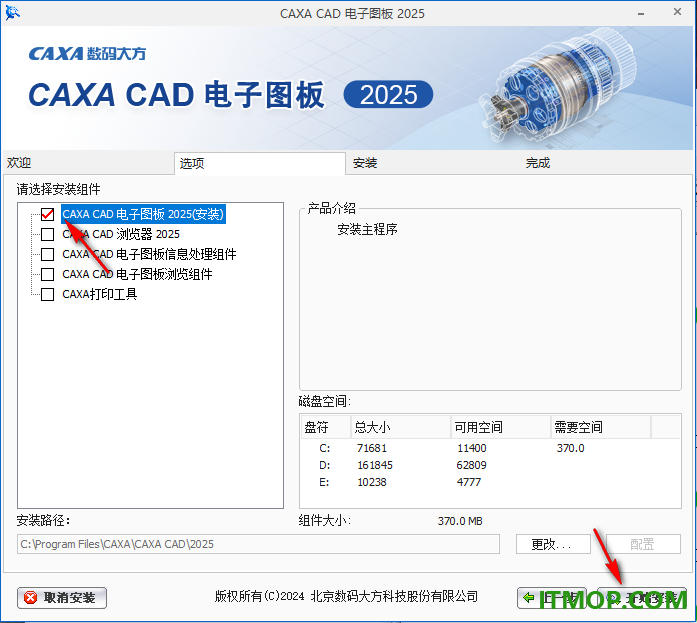

3、选择安装的内容，直接勾选第一个caxa cad电子图板2025，其他软件也可以勾选。

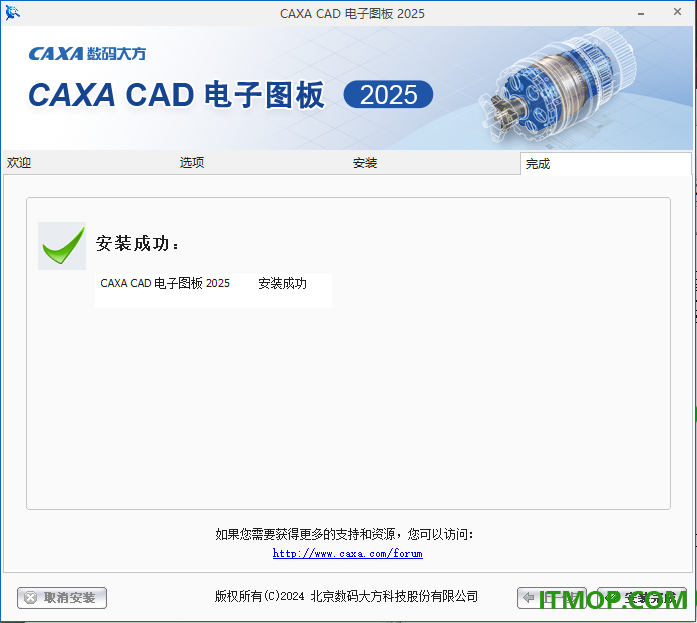

4、提示安装结束，现在就可以启动caxa cad电子图板2025开始绘图。

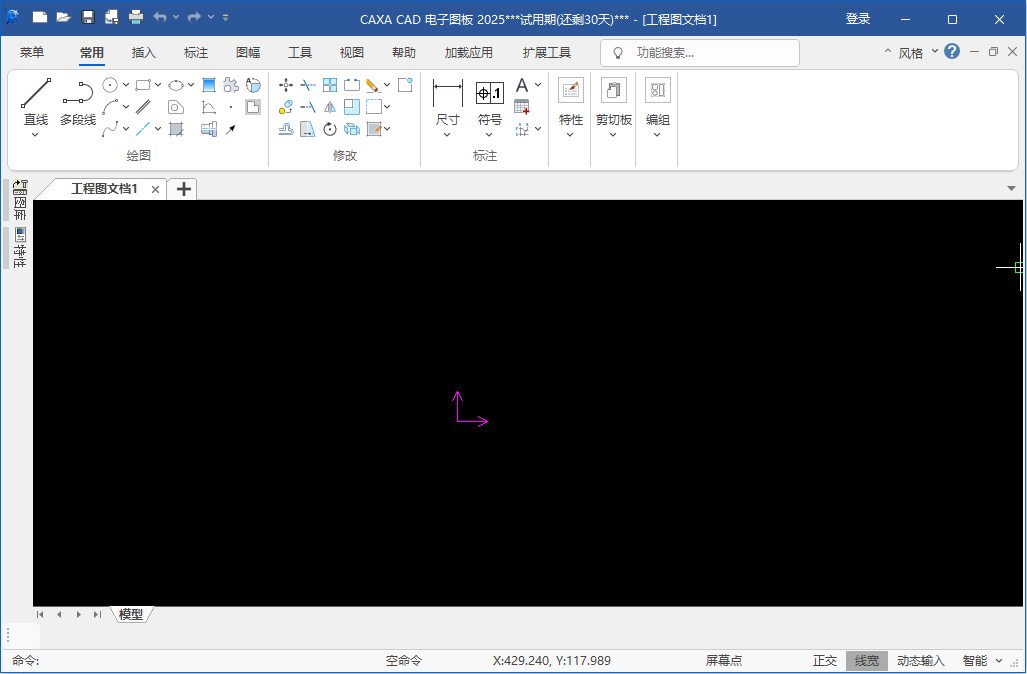

5、这里就是软件的界面，官方提供三十天试用时间，如果满意就可以购买完整版。

官方教程

一、生成零件序号与明细表

【名称】生成序号

【命令】ptno

【概念】生成零件序号用来标识零件。

生成的零件序号与当前图形中的明细表是关联的。在生成零件序号的同时，可以通过立即菜单切换是否填写明细表中的属性信息。

如果生成序号时指定的引出点是在从图库中提取的图符上，这个图符本身带有属性信息将会自动填写到明细表对应的字段上。

【操作步骤】

首先确定要使用的序号风格，然后再执行生成序号命令。可以通过【序号风格】功能设置当前序号风格，也可以在【图幅选项卡】【序号面板】中单击序号风格选择框进行选择。

用以下方式可以调用【生成序号】功能：

●单击【幅面主菜单】中的按钮。

●单击【序号工具条】或【图幅工具条】中的按钮。

●单击【图幅选项卡】中【序号面板】的按钮。

●执行ptno命令。

生成序号命令需要借助立即菜单进行交互，执行该命令后弹出如图5-16所示的立即菜单。

图 5-17 生成序号立即菜单

设定立即菜单的各项参数并根据提示指定引出点和转折点即可，指定转折点时可以通过已生成的序号进行导航对齐。指定引出点时也可以直接拾取已生成的零件序号，生成连续序号如图5-18(b)所示。

生成序号立即菜单各选项的含义和设置方法如下：

【1序号】可以输入零件序号的数值或前缀。

在前缀当中第一位为符号“@”标志，为零件序号中加圈的形式,如图5-18(a)所示，具体规则如下：

第一位符号为“~”：序号及明细表中均显示为六角；

第一位符号为“!”：序号及明细表中均显示有小下划线；

第一位符号为“@”：序号及明细表中均显示为圈；

第一位符号为“#”：序号及明细表中均显示为圈下加下划线；

第一位符号为“$”：序号显示为圈，明细表中显示没有圈。

系统可根据当前零件序号值判断是生成零件序号或插入零件序号。

生成零件序号：系统根据当前序号自动生成下次标注时的序号值。如果输入序号值只有前缀而无数字值，根据当前序号情况生成新序号，新序号值为当前前缀的最大值加1。

插入零件序号：如果输入序号值小于当前相同前缀的最大序号值，且大于等于最小序号值时标注零件序号，系统会提示是否插入序号，如果选择插入序号形式，则系统重新排列相同前缀的序号值和相关的明细栏。

重号的处理：如果输入的序号与已有序号相同，系统弹出如图5-17所示的对话框。如果单击【插入按钮】，则生成新序号，在此序号后的其他相同前缀的序号依次顺延；如果单击【取消按钮】，则输入序号无效，需要重新生成序号；如果单击【取重号】，则生成与已有序号重复的序号。

图 5-18 重号对话框

【2.数量】可以指定一次生成序号的数量。若数量大于1，则采用公共指引线形式表示。如图5-18(b)所示。

【3.水平/垂直】：选择零件序号水平或垂直的排列方向。如图5-18©所示。

【4.由内至外/由外至内】：零件序号标注方向。如图5-18(d)所示。

【5：显示明细表】：可以选择显示或隐藏明细表。

【6填写/不填写】：可以在标注完当前零件序号后即填写明细栏，也可以选择不填写，以后利用明细栏的填写表项或读入数据等方法填写。

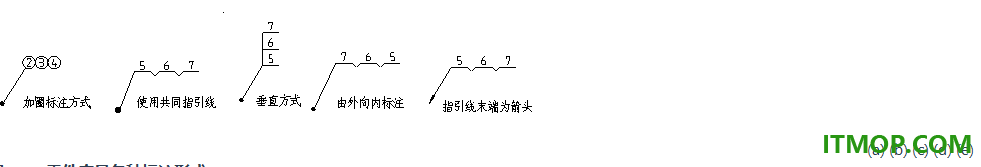

图5-18所示是各种形式的零件序号标注示例。

图 5-19 零件序号各种标注形式

明细表行高亮显示

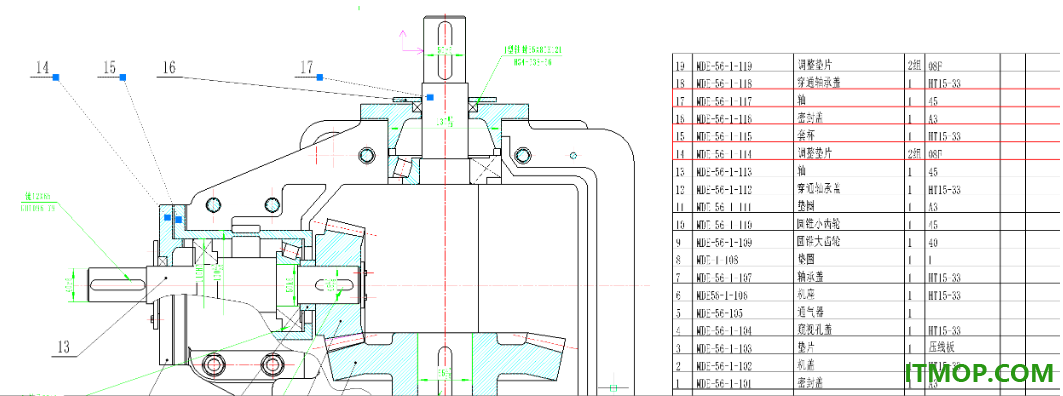

为了强调对应关系，单选、多选、框选序号时，对应的明细表行支持高亮显示。取消序号选择，对应的明细表行取消高亮。

二、编辑序号

【名称】编辑序号

【命令】ptnoedit

【概念】拾取并编辑零件序号的位置。

如果是连续序号可以设置方向是水平或垂直，也可以指定序号是由内至外还是由外至内。

【操作步骤】

用以下方式可以调用【编辑序号】功能：

●单击【幅面主菜单】中的按钮。

●单击【序号工具条】中的按钮。

●单击【图幅选项卡】中【序号面板】的按钮。

●执行ptnoedit命令。

调用【编辑序号】功能后根据提示拾取待编辑的序号，根据鼠标拾取位置的不同，可以分别修改序号的引出点或转折点位置。如果拾取的是序号的指引线，所编辑的是序号引出点及引出线的位置；如果拾取的是序号的序号值，系统提示：【转折点：】输入转折点后，所编辑的是转折点及序号的位置。

三、删除序号

【概念】拾取并删除当前图形中的一个零件序号。

用【删除序号】功能删除一个零件序号后，对应的明细表一行也会删除，并且其他序号数值也会关联更新。

如果直接选择序号，使用删除功能进行删除，则不适用以上规则，序号不会自动连续，明细表相应表项也不会被删除。

【操作步骤】

用以下方式可以调用【删除序号】功能：

●单击【幅面主菜单】中的按钮。

●单击【序号工具条】中的按钮。

●单击【图幅选项卡】中【序号面板】的按钮。

●执行ptnodel命令。

调用【删除序号】功能，根据提示拾取要删除的零件序号并确认，该序号即被删除。对于多个序号共用一条指引线的序号结点，如果拾取位置为序号，则删除被拾取的序号，拾取到其他部位，则删除整个结点。如果所要删除的序号没有重名的序号，则同时删除明细栏中相应的表项，否则只删除所拾取的序号。如果删除的序号为中间项，系统会自动将该项以后的序号值顺序减一，以保持序号的连续性。

注意

序号与明细表是有对应关系的。如果使用Delete或者删除命令（快捷键"e"）进行序号删除，明细表不会同步删除对应的表项，所以删除序号应当严格使用本章节介绍的命令来实现。
