caxa cad电子图板2023sp1

caxa cad电子图板2023sp1提供零件设计功能，可以在这款软件设计向心球轴承、圆柱滚子轴承、推力球轴承、滚针轴承、球面滚子轴承、圆锥滚子轴承、角接触球轴承、三点和四点接触球轴承、非磨球轴承、关节轴承，很多机械设备的轴承都是可以通过这款软件绘图设计的，软件提供很多常用的CAD工具，可以让你在软件上绘制2D的图纸，并且可以使用官方提供的模板图形快速编辑新的零件，轻松创建机械行业常用的各种零件，为以后加工零件提供图纸参考，caxa cad电子图板2023也提供很多增强的功能，新增PDF输入功能，PDF输出功能，新增兼容DWT文件，新增手绘表格导出功能，喜欢的朋友就下载吧。

新版功能

1、优化打印时EXB TO PNG/JPG/TIF效果

提高输出图片质量，并提升Win11系统下相关操作的稳定性。

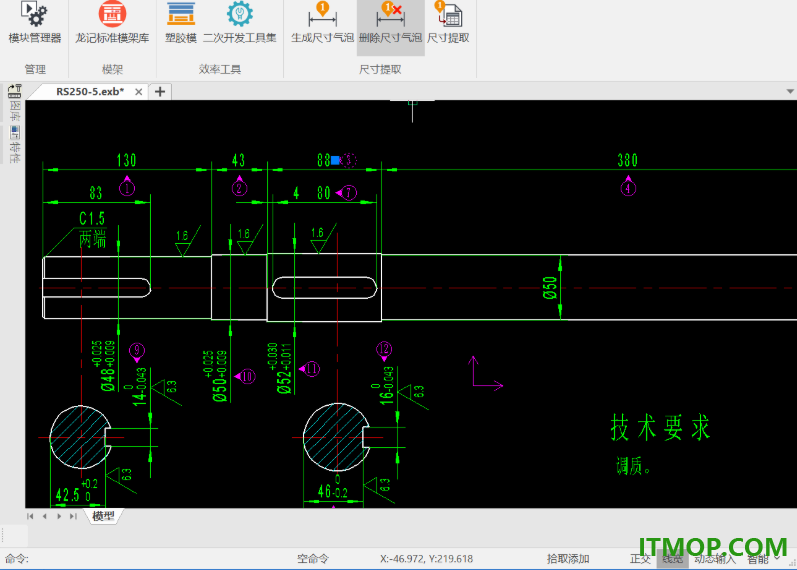

2、优化气泡图功能

气泡标注支持直接按Delete删除，其他序号自动重新排序

3、粗糙度标注增强

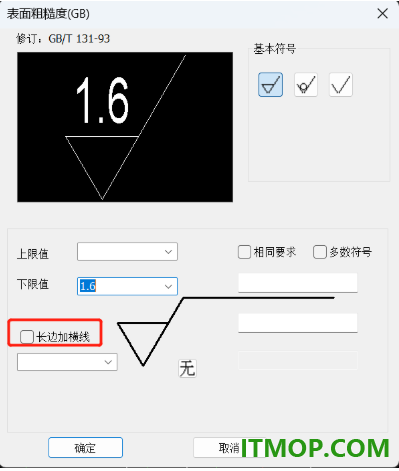

新增“长边横线”选项

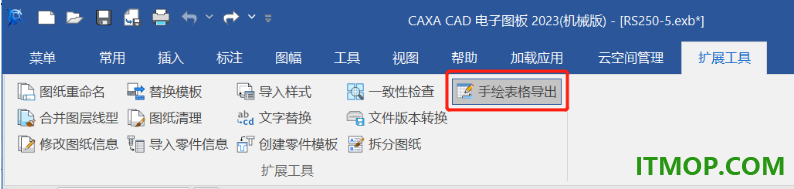

4、手绘表格功能增强

支持直接选择块导出表格

5、增加文件存储校检

保存EXB文件后增加校验，及时发现存储错误

6、新增支持编辑其他CAD创建的OLE对象

如通过其他CAD创建并插入到office等文档中的OLE图形，通过配置后可直接双击后启动电子图板编辑图形

软件特色

1、使新标注可关联：创建标注时，会与拾取到的对象相关联。

2、使填充剖面线可关联：创建填充和剖面线时，默认会与边界保持关联。

3、新建图纸时创建视口:在图纸新建布局空间时，在布局内生成一个默认的视口。

4、应用实体填充：控制是否以实体填充的形式来显示对象。(系统变量FillMode)

5、自适应栅格：根据页面比例变化自动调整栅格大小等，以实现栅格模式的最佳视觉效果。

6、允许小于栅格间距的间距再拆分：在大栅格间距内进一步细分栅格以增加栅格密度来更精确地显示。

7、只允许单选分解：同时选择多个对象并进行[分解]操作，其中的文字不会被打散，只有单独选中一个文字才能被[分解]操作打散。

8、忽略缺少形文件的提示框：控制在打开文件缺少shx字体时，是否提示[指定型文件]窗体。

9、系统快捷键立即生效:定义系统快捷键后，点确定即直接生效。

10、连续命令：调用一次绘制或标注后保持当前命令执行状态，直到用户操作退出为止。

11、空格激活捕捉菜单:绘图时按下空格，可以激活捕捉菜单。

12、鼠标滚轮向后放大视图:在绘图区域向后滚动鼠标滚轮可以放大视图。

13、启用对象编组选择:在绘图区选择编组内图元时，编组整体选中，而非只选中编组内的单个图元。（系统变量PickStyle）

安装方法

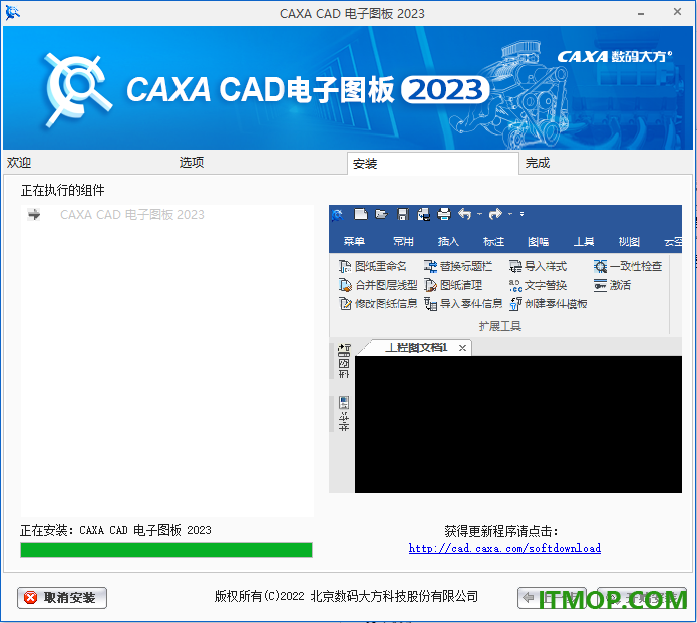

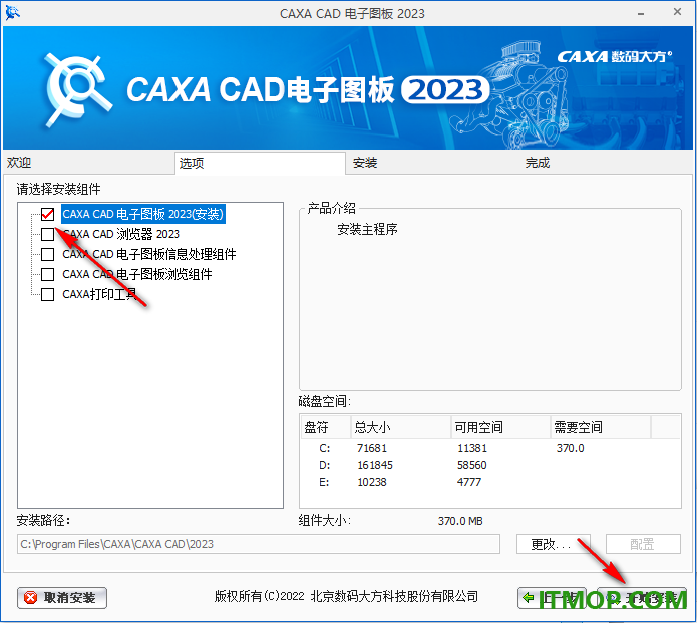

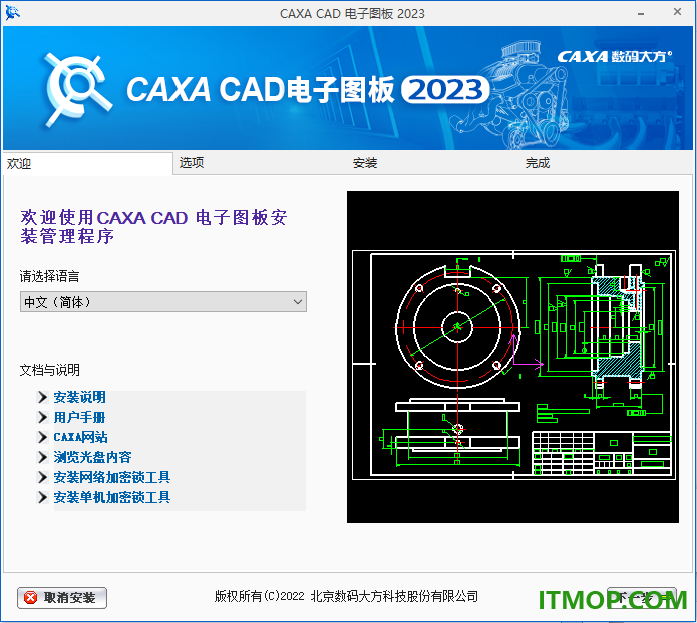

1、将caxa cad电子图板2023sp1直接安装到电脑，点击下一步。

2、这里需要勾选caxa cad电子图板，其他的软件自己选择是否需要安装。

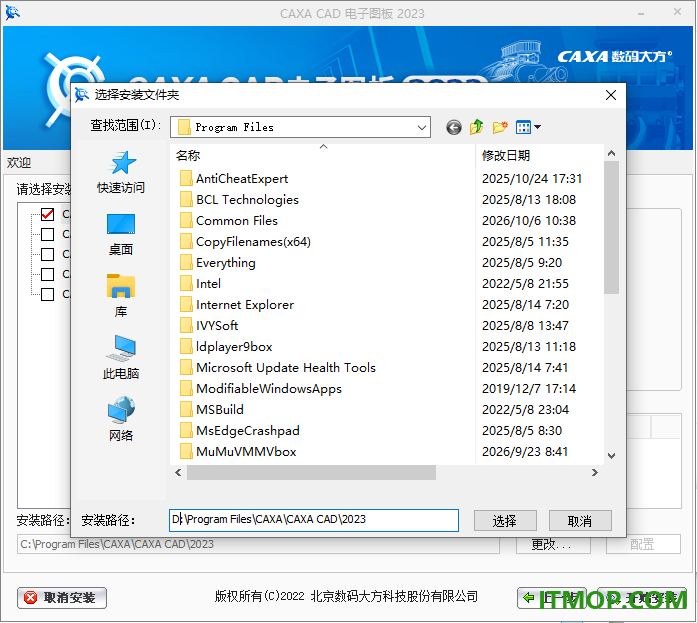

3、必要的时候还可以设置软件的安装地址，可以选择安装到D盘。

4、提示安装的过程，需要安装几分钟，等待软件安装结束吧。

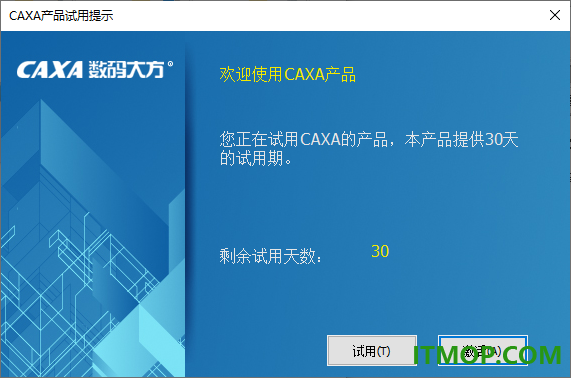

5、caxa cad电子图板成功安装到电脑，打开软件就提示试用三十天。

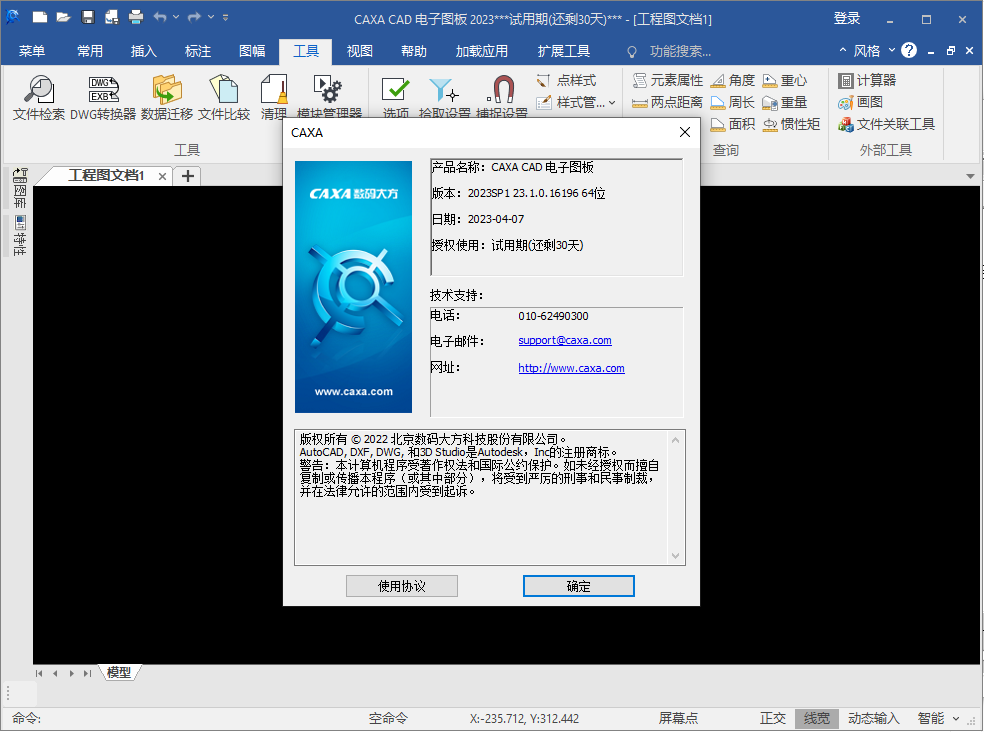

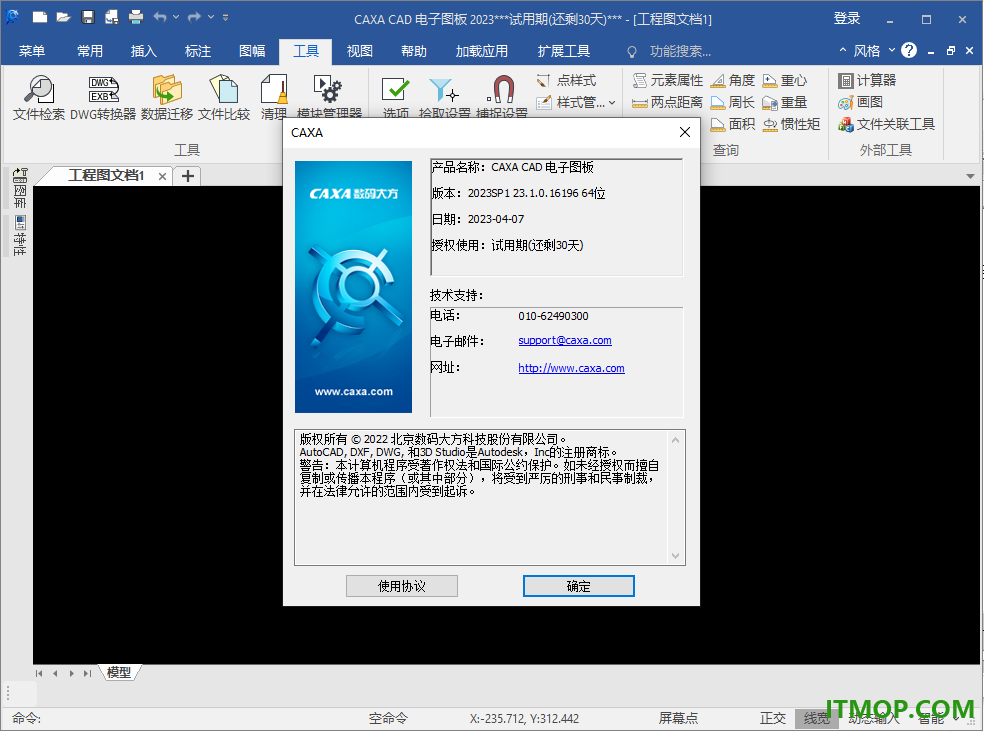

6、软件界面如图所示，可以在软件新建一个设计项目，在顶部找到各种零件绘图的工具。

官方教程

一、投影标准视图

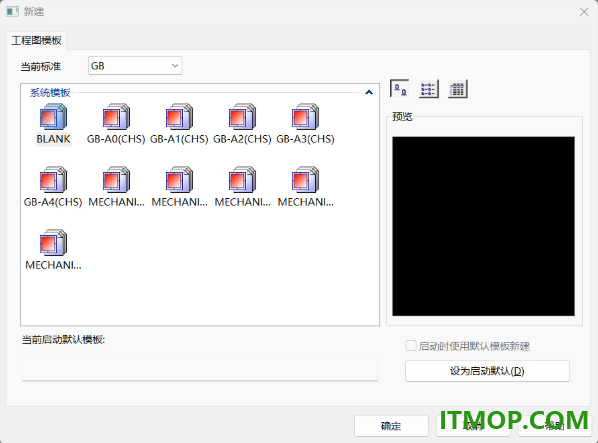

在电子图板增强版中单击“菜单-〉文件-〉新文件/新建”，或者单击快速启动栏上的“新建”按钮进入“新建”对话框。如图所示。

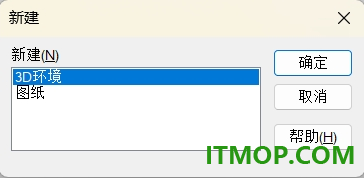

选择“图纸”，然后“确定”。

在“新建”对话框中选择所需的模板，如下图所示，然后“确定”。进入CAXA CAD电子图板界面。

也可以单击快速启动栏上的“新的图纸环境”按钮直接进入默认的图纸环境。

启动工程图后选项卡默认切换到“三维接口”功能面板，使用者可以更快捷的创建工程图。如下图所示。

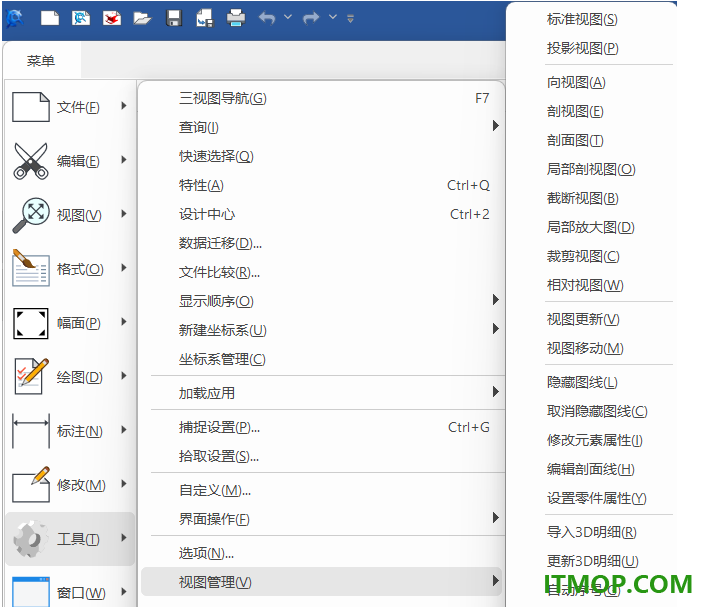

在功能面板中单击“标准视图”按钮，或者菜单中选择“标准视图”选项，“标准视图输出”对话框如图所示。

单击“浏览”按钮，出现“打开”对话框，选择我们要投影的实体文件，然后单击“打开”按钮。

此时进入“标准视图输出”对话框内。

二、视图设置

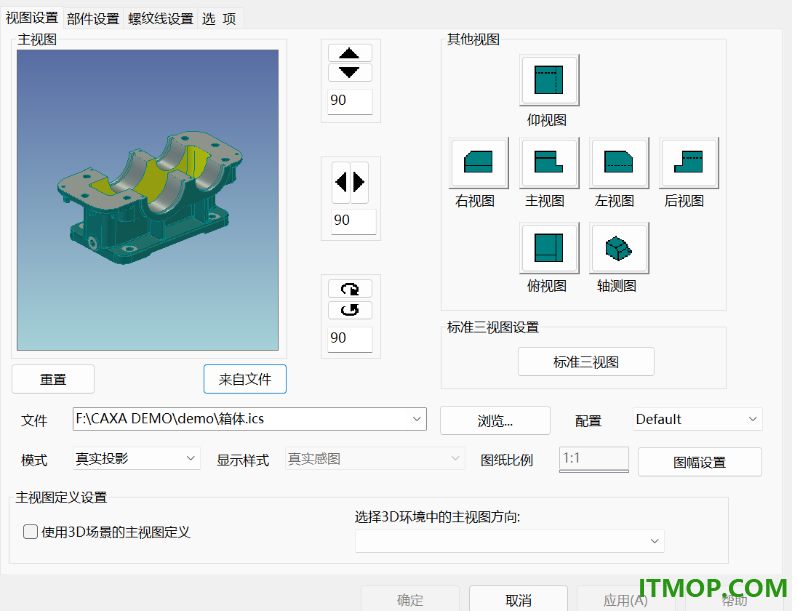

标准视图输出包含四个选项卡。第一个是“视图设置”选项卡，如下图所示。

在此对话框中，预显的三维零件为主视图的角度。如果不满意这个角度，可以通过右面的箭头按钮调节。点击“重置”按钮，恢复默认角度，点击“来自文件”按钮，则选择此时三维设计环境中的视角作为主视图方向。

配置：在三维设计环境中，可以添加不同的配置，其中零件的位置可以不同。此时点击下拉箭头，选择其中一个配置，就会投影这个配置的视图。

模式：可以选择“真实投影”和“快速投影”。真实投影是精确投影。选择“快速投影”后，“显示样式”可以选择“线框”、“真实感图”和“隐藏边界的真实感图”三种样式。这三种样式对应三维中该样式的渲染效果。

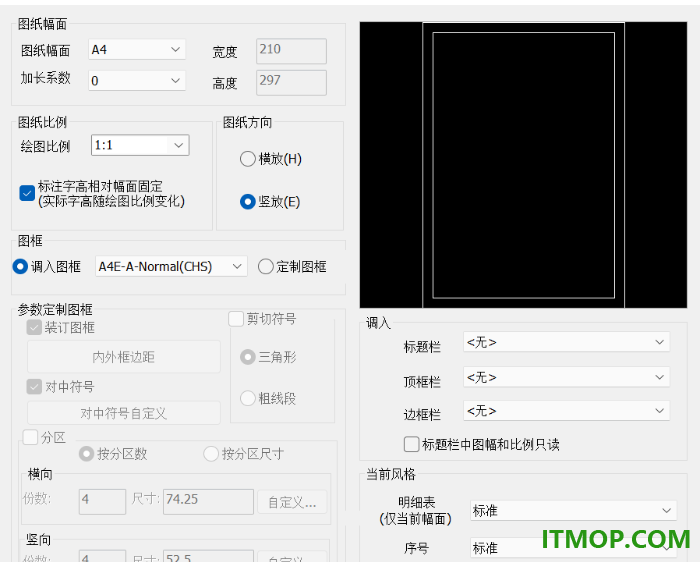

图纸比例：图纸比例可以单击右边的“图幅设置”按钮，然后在“图幅设置”对话框中进行设置。如下图所示。

在“其它视图”中，可以选择需要投影生成的标准视图。

下方的“标准三视图设置”中，单击“标准三视图”，则选择了主视图、俯视图和左视图。

设置完成后，可以点击“确定”生成视图，也可以选择后面三个选项卡进行其它设置。

三、部件设置

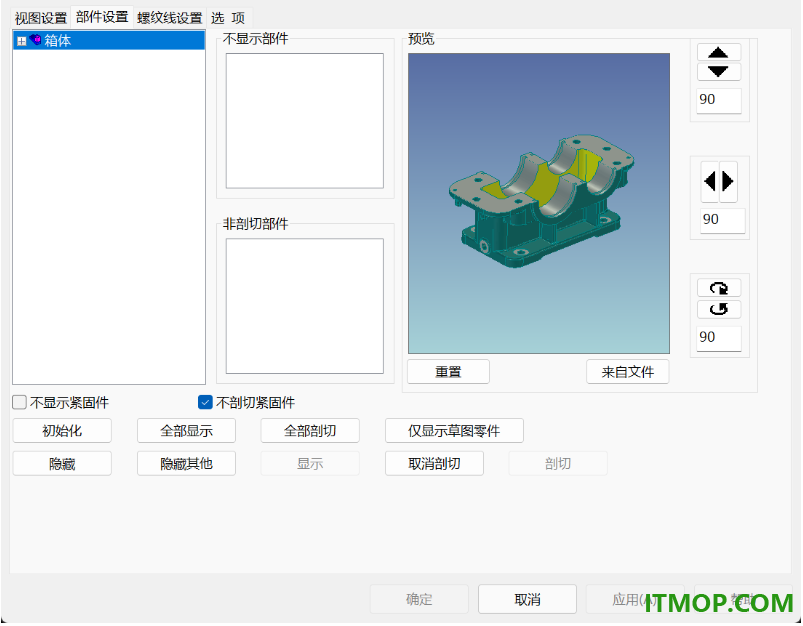

第二个是“部件设置”选项卡，如图所示。

在这个选项卡中，可以设置部件在二维图中是否显示，在剖视图中是否剖切。

在最左边显示的设计树上选择零部件，右击它选择“隐藏”，该零部件名称就显示在“不显示部件”下方的文本框中，同时，右边的预览中该零部件也消失了。这时，投影生成的标准视图中，将不显示该零件。如上图中，选择了“视孔盖”和“箱盖”到不显示部件中，则预显中这两个零件消失了，而且投影视图中也没有这两个零件。

选择零部件，右击它选择“取消剖切”，该零部件名称就显示在“非剖切部件”下方的文本框中。这样，生成剖视图时，该零件将不剖切。

不剖切紧固件：螺栓、螺母等紧固件不应被剖切，因此初始状态该选项是默认勾选的。

对话框下方有三个按钮。点击“初始化”，则回到最初的显示和剖切设置状态，上面进行的不显示和非剖切零部件全部回归到显示和剖切状态。点击“全部显示”，则设置的不显示零件全部可以显示了。点击“全部剖切”，则设置的不剖切零件又全部被剖切了。

四、螺纹线设置

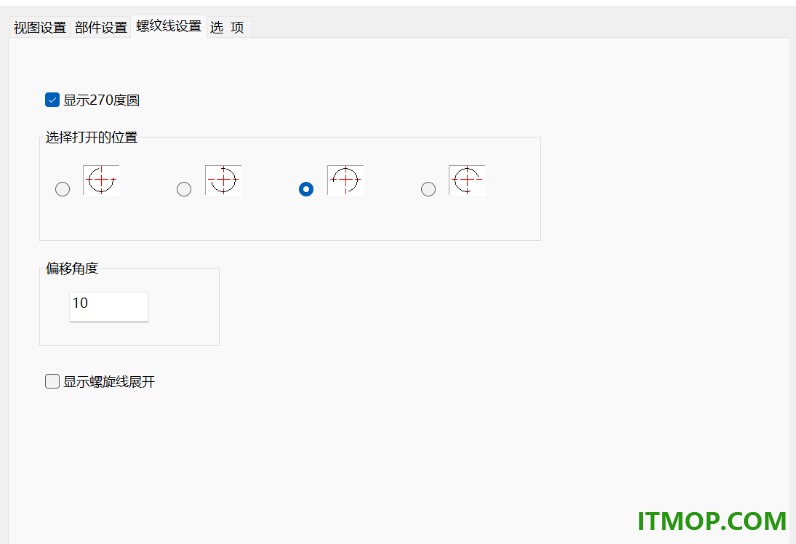

第三个是“螺纹线设置”选项卡，如下图所示。

显示270度圆：默认勾选此选项，可以根据需要选择下面4种不同类型的螺纹线。

偏移角度：螺纹线3/4圆开口的旋转角度。

显示螺旋线展开：是美国标准的支持，在此不做赘述。

注意

螺纹线设置生效的前提是将后面介绍的“选项”选项卡中的“螺纹简化画法”勾选上。
