Autodesk Inventor Nastran2027免费版

Inventor Nastran2027免费版提供有限元分析功能，您可以在这款软件上分析零件或者装配体的应力、形变、寿命、冲击、热应力等各种参数，通过创建一个新的模拟分析方案就可以在软件上开始设置不同的参数，你可以导入一个模型，可以设置分析的温度、约束力、应用荷载、速度、位移等参数，并且可以对单元节点输出控制，按照官方提供的相关选项进行单元输出控制，让零件分析更加合理，并且可以在软件上查看分析后的结构，如果零件出现错误，可以在Inventor软件中优化您的零件模型，确保零件不会出现安全风险，需要这款软件就下载吧。

Inventor Nastran2027新增功能

一、增强的结果可视化与控制

显示/隐藏选定零件：现在，您在后处理中查看结果时，可以轻松地显示或隐藏特定零件。只需打开“结果图”对话框，切换到“零件视图”选项，选择多个零件，然后选择显示或隐藏，以实现更定制化的结果可视化。

动态图例更新：图例的颜色和值现在会根据结果视图中显示或隐藏的实体自动更新，让您实时了解最小/最大值和轮廓颜色的变化。

实体数量清晰可见：所有选定的实体部分现在都会显示实体数量，让您随时确切知道已选择的项目数量。

二、工作流与自定义改进

默认材料库：您现在可以从“默认设置”部分中将首选材料库设为默认。设置后，在材料选择对话框中，系统将默认从您选定的文件中加载材料。

抑制/取消抑制网格控制：现在您可以灵活地抑制或取消抑制特定的网格控制，从而更精准地掌控网格设置。

三、更智能且信息更丰富的结果

统一的单位：所有结果现在都会显示对应的单位，确保分析过程中的统一性和清晰度。

报告中包含安全系数：报告中现在会自动包含安全系数结果，便于您更轻松地传达关键的安全信息。

四、主动式模型质量检查

接触不良警告：在生成 Nastran 文件时，Inventor Nastran 现在会针对模型中存在的接触不良问题向您发出警告。随后，您可以选择修复这些问题，或保持现状继续操作，让您可以完全掌控模型的完整性。

五、用户体验优化

模型树状态记忆：“模型树”现在能够记忆您的操作并保持收拢或展开状态，这样一来，以便您可以从上次中断的地方无缝继续工作。

软件特色

1、Inventor Nastran2027提供多种分析选项，可以在软件新建不同的分析方案。

2、提供线性静力、正则模态、线性屈曲、预应力静力等常用的分析功能。

3、可以在软件快速计算应力，分析的过程就可以自动显示相关的计算结果。

4、支持结果输出功能，可以在这款软件打印当前的结果，也可以将结果输出到模型冲压上。

5、支持模型查看，可以在软件导入需要分析的3D模型，可以对不同的单元分析。

6、多种零件分析，可以对螺栓、螺帽等基础的零件分析，分析紧固件的行为。

7、通过模拟分析，可以优化螺栓的数量，让结构更加稳定，确保设备不会出现问题。

8、提供多种变形分析，在软件添加新的材料塑性分析功能，可以分析塑性过程发生的变化。

9、支持压力分析，在软件分析相关的梁、柱受压的各种参数，随着压力变大，梁会发生哪些变化。

10、提供耐久度和疲劳分析功能，零件长期在高负荷状态下运行，测试零件的寿命参数。

安装方法

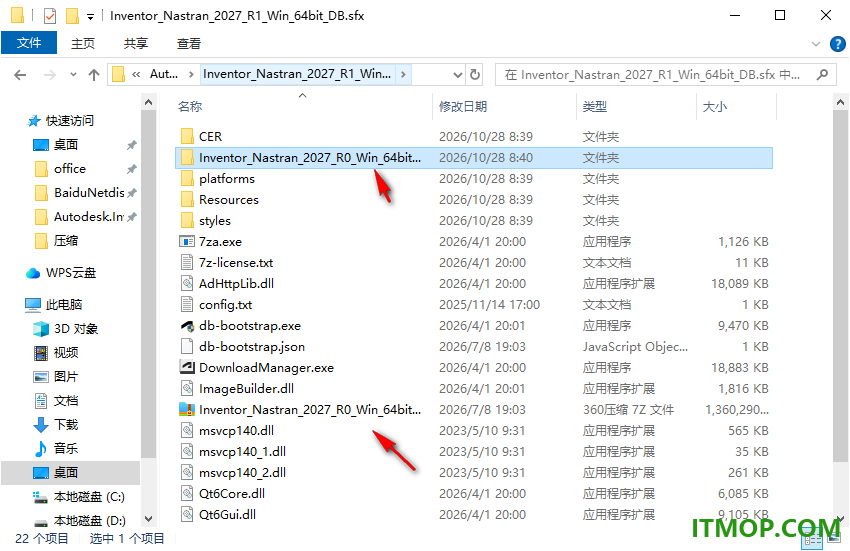

1、解压里面的压缩文件，随后打开文件夹就可以找到里面的安装程序。

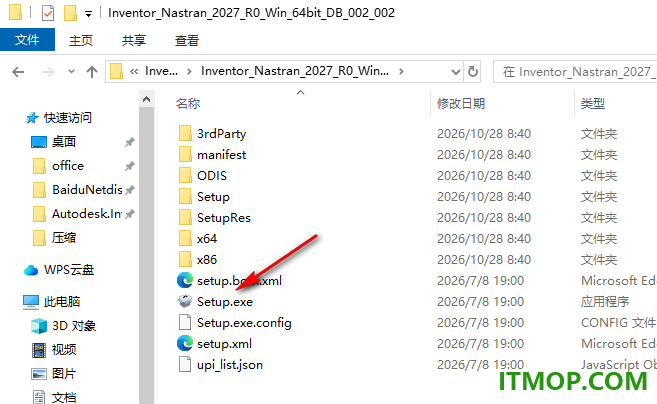

2、如图所示，启动Setup.exe就可以开始将软件安装到电脑。

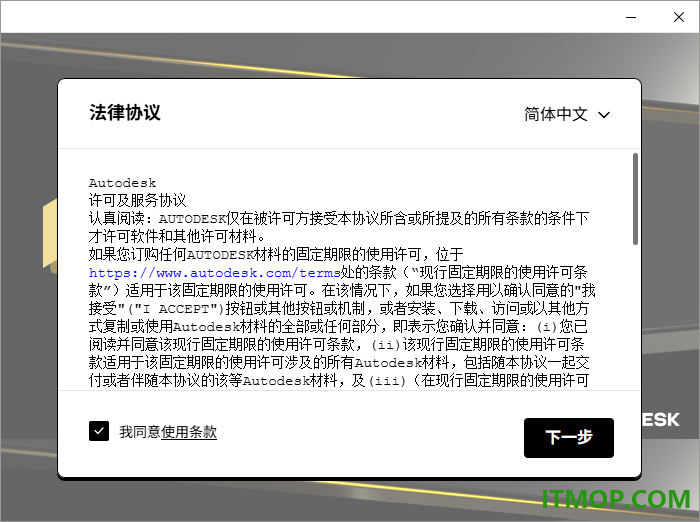

3、Inventor Nastran 2027的安装协议内容如图所示，点击下一步。

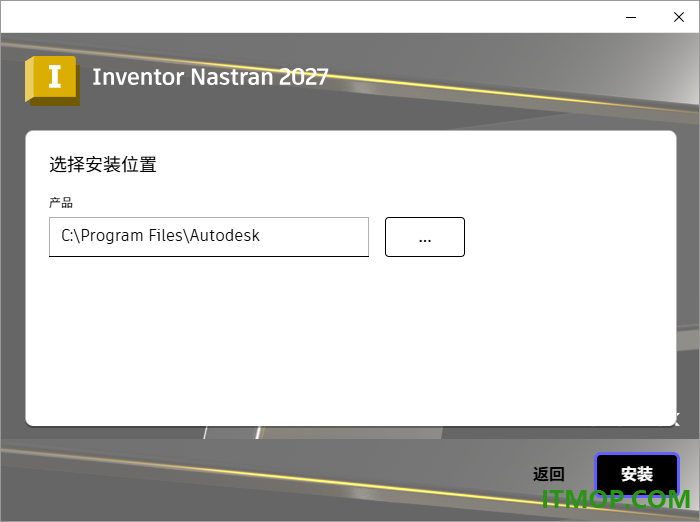

4、设置软件的安装地址，默认将软件安装在C盘区域。

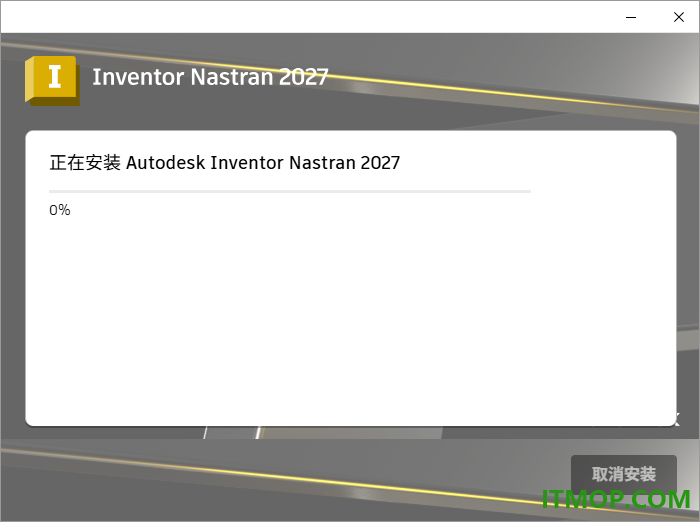

5、提示安装进度条界面，等等软件安装结束，不要启动软件。

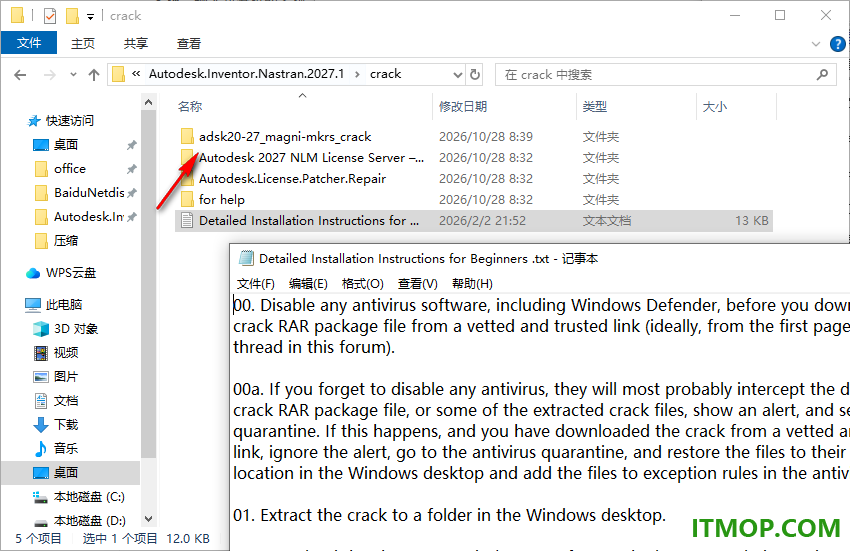

6、crack文件夹里面提供多个破解的工具，可以阅读TXT文件学习激活的方式。

官方教程

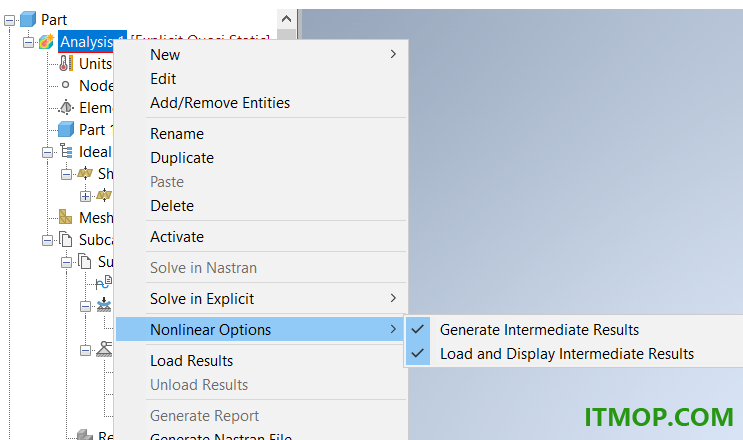

一、非线性选项

“非线性选项”可控制分析操作，如通过非线性分析生成中间结果。非线性选项能让 Nastran 在分析期间生成和显示中间结果。必须在开始分析之前打开这些选项。

生成中间结果：选中该选项后，求解器为每个增量生成可在进行分析时加载的 .FNO 文件。分析完成后，将这些中间 .FNO 文件编译为一个文件。

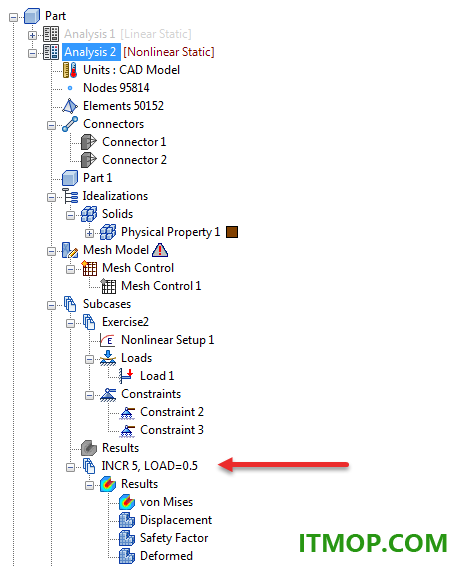

加载并显示中间结果：仅当选中“生成中间结果”选项时才能使用此选项，因为此选项需配合“生成中间结果”选项使用。增量结果将被自动加载到“子工况”下的树，可在完成对下一增量的求解前查看这些结果。请参见以下示例。

二、加载结果

可以将 autodesk inventor Nastran 设置为在重新打开模型时自动加载之前已求解分析的结果。若要执行此操作，请激活“默认设置”对话框的后处理部分中的“自动加载结果”选项。

如果您的模型包含多个分析，则当您重新打开模型时，最近激活的分析将再次激活。仅自动加载激活分析的结果。如果您稍后又在同一模型内激活了其他分析，则必须手动重新加载此分析的结果。当然，您仅可以加载之前已求解的分析的结果。

如果“自动加载结果”选项处于禁用状态，则必须在重新打开模型时手动加载任何分析的结果。

重新加载结果的步骤

在 Inventor 中，单击Inventor Nastran功能区选项卡的“结果”面板中的“加载”，或者在树顶部的“分析”上单击鼠标右键，然后选择“加载结果”。

将出现一个“打开”对话框，默认设置为结果文件 (*.FNO) 所在的当前模型位置的 InCADFEA 子文件夹中。唯一文件名将自动生成，它们将结果文件链接到每个特定分析。通常，您只需单击“打开”即可继续。如果已将结果文件移动、复制或备份到其他位置，则只需通过浏览找到该文件、选择该文件，然后单击“打开”。

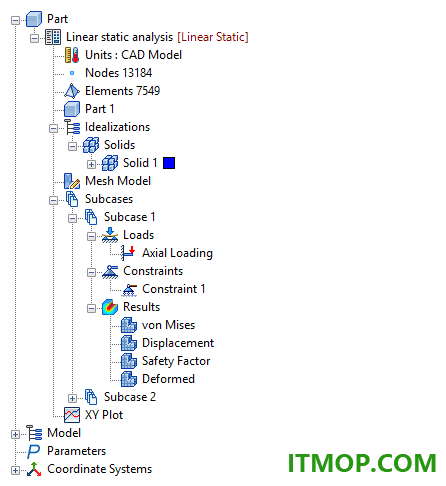

之后便将结果加载到对应的子工况，如下图所示。

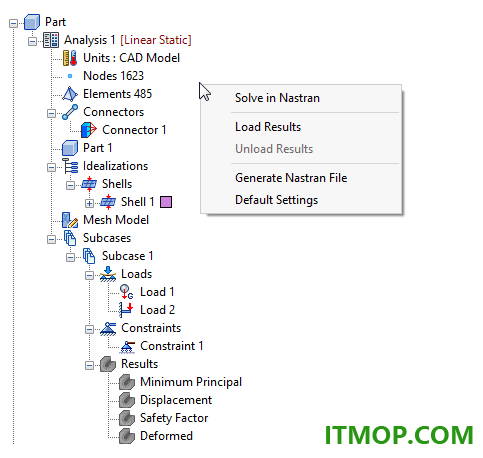

还可以通过以下方法执行此命令：在 Inventor Nastran 模型树的空白处单击鼠标右键，然后选择“加载结果”。

警告： 由于您可以手动加载任何结果文件，这可能会生成异常的等值线图（如果结果不适用于当前分析和模型设置）。

三、生成报告

报告生成向导可创建包含分析摘要的 HTML 报告。目前只为线性静力分析提供报告生成功能。

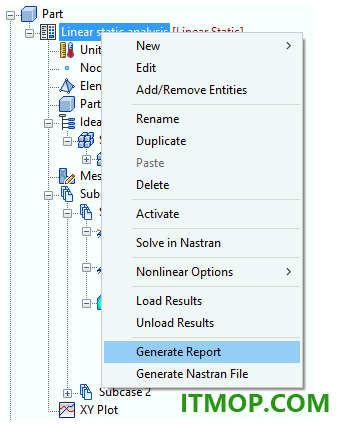

转至树状图，在“分析”上单击鼠标右键，然后选择“生成报告”。

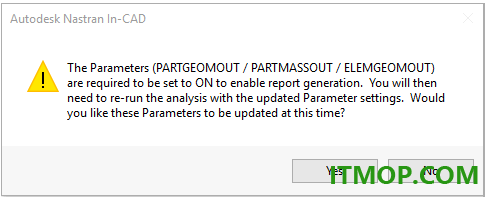

取决于用户的设置，可能会显示以下消息：

单击“是”，然后重新运行分析以生成报告。如果单击“否”，则在不启用 PARTGEOMOUT、PARTMASSOUT 和 ELEMGEOMOUT 设置的情况下继续生成报告。

在树状图中的“参数”上单击鼠标右键，然后选择“编辑”。

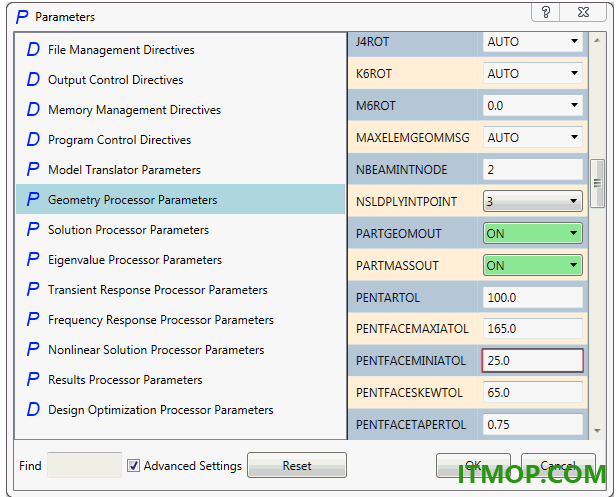

“参数”表单即会弹出。从左侧窗口中选择“几何体处理器参数”，选中左下角的“高级设置”按钮，然后使用相应的下拉菜单将PARTGEOMOUT、PARTMASSOUT和ELEMGEOMOUT 设置设为“打开”。

重新运行分析。

线性静态报告

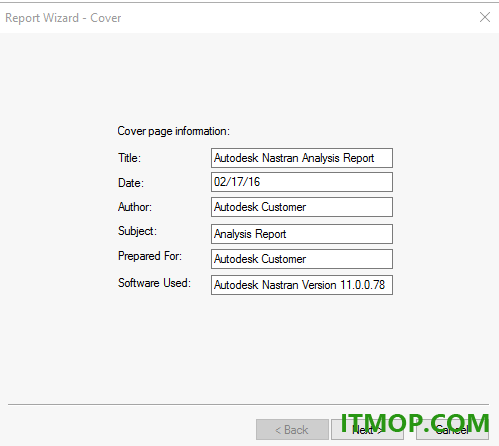

右键单击“分析”，然后选择“生成报告”，“报告向导 – 封面”窗口即会打开。填写所需的信息，然后单击“下一步 >”。

标题：输入报告的标题。

日期：输入报告的创建日期。

作者：输入报告的作者。

主题：输入报告的主题。

目标阅读者：输入报告的目标阅读者。

所用软件：所用软件及其版本将自动生成。

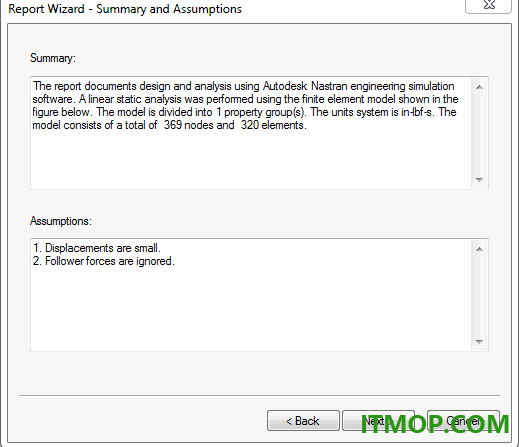

“报告向导 – 摘要和假设”窗口即会打开。编辑并添加所需的信息，然后单击“下一步 >”。

摘要：自动生成的摘要提供了包含分析类型、模型属性数量、单位系统和网格中节点和单元的数量的分析摘要。可直接键入或从其他程序复制并粘贴其他信息。

假设：列出对此分析所作的假设。可在此步骤中编辑该列表，但也可以通过修改默认设置来对其进行更改。

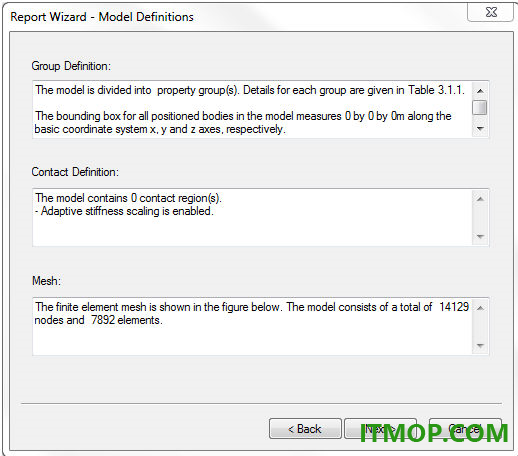

“报告向导 – 模型定义”窗口即会显示。编辑并添加所需的信息，然后单击“下一步 >”。

组定义：自动生成的内容，提供了属性详细信息和边界框的维度。您可编辑里面的文本。

接触定义：自动生成的内容，列出了接触区域和接触类型。您可编辑里面的文本。

网格：自动生成的内容，列出了网格中单元的节点和网格的数量。您可编辑里面的文本。

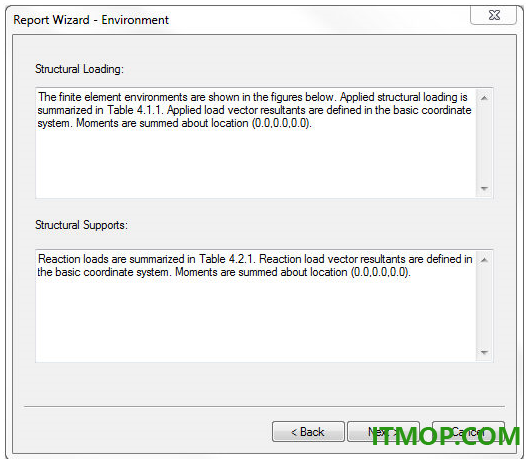

“报告向导 – 环境”窗口即会显示。编辑并添加所需的信息，然后单击“下一步 >”。

结构载荷：内容自动生成，包含所施加载荷的汇总信息，以及力矩求和所围绕的位置信息。您可编辑里面的文本。

结构支撑：内容自动生成，包含反作用力载荷的汇总信息，以及力矩求和所围绕的位置信息。您可编辑里面的文本。

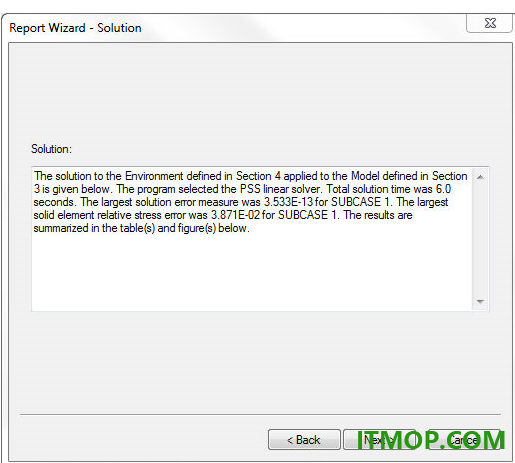

“报告向导 – 求解”窗口即会显示。编辑并添加所需的信息，然后单击“下一步 >”。

求解：内容自动生成，包含总求解时间、最大求解误差，以及对应的子工况信息。您可编辑里面的文本。

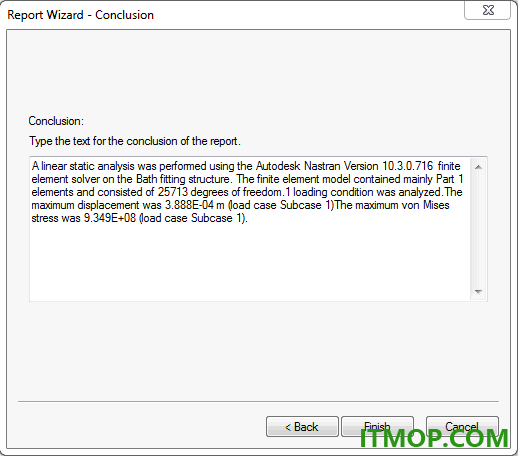

“报告向导 – 结论”窗口即会显示。编辑并添加所需的信息，然后单击“下一步 >”。

结论：自动生成的内容，提供了分析的类型、所用的软件版本、自由度数量、最大位移和最大 von Mises 应力。您可编辑里面的文本。

更新日志

Inventor Nastran 2027 修复的问题

提高了测头可视化的性能，解决了此前响应迟缓的问题。

解决了使用网格表进行网格划分时出现的各种不一致问题。

修正了可能导致画布中生成多个最小-最大标记的工作流。

Inventor Nastran 2027 已知问题

编辑壳体理想化后，保存操作需要花费很长时间。

网格收敛：在某些情况下，全局收敛并未实现网格的细化。
