autocad mechanical2024

autocad mechanical2024官方版提供简单的零件编辑功能，可以通过这款软件设计不同行业使用的机械零件，支持电气零件设计功能，电气设备使用到的开关零件、压力零件、阀门零件、铜丝零件都可以在这款软件绘图设计，可以按照客户的需求绘图，使用内置的AutoCAD工具就可以开始设计二维图形，并且可以将图形转换为模型，让用户可以体验3D设计玩法，并且官方提供了很多特征编辑功能，可以在软件设置零件特征，可以自定义零件细节参数，可以对零件打孔绘图，功能还是非常多的，如果你喜欢autocad mechanical2024就下载吧。

autocad mechanical 2024新版功能

一、剖切线符号的 ANSI/ASME 标准修订更新 （2024 版新特性）

AutoCAD Mechanical 中的剖切线符号进行了更新，以支持 AWS Y14.3 - 2012 标准修订。为了支持 AWS Y14.3 - 2012，剖切线符号的所有方面都进行了修订，以符合 AWS Y14.3 - 2012。

AutoCAD Mechanical 继续支持 AWS Y14.3 - 2003 标准修订，允许打开、编辑和保存在早期版本中创建的文档，而无需更新剖切线符号标准。在支持 AWS Y14.3 - 2012 和 AWS Y14.3 - 2003 的情况下，您可以使用所需的标准修订来注释新设计和竣工设计。

注： 保存采用较旧文件格式的剖切线符号的新修订时，会保留该符号，同时关联到 AWS Y14.3 - 2003 修订。

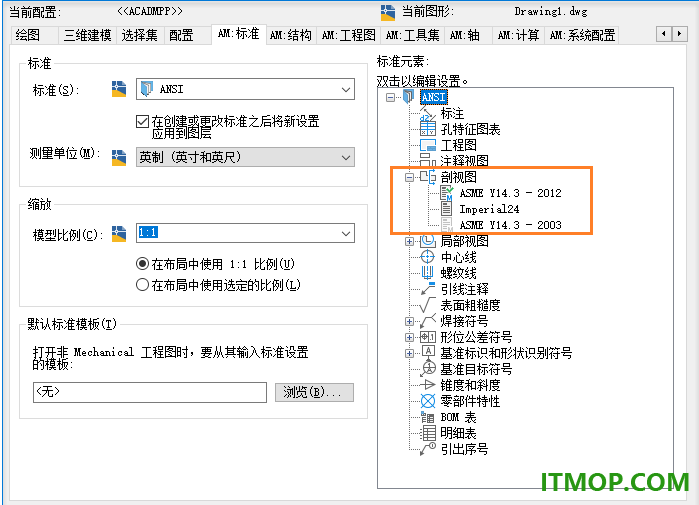

“选项”对话框

在 AutoCAD Mechanical 2024 工具集中，新的 ANSI 标准修订是新图形的默认标准。打开旧版图形时，默认标准会更改为旧标准修订。您可以在“选项”对话框中更改标准修订。

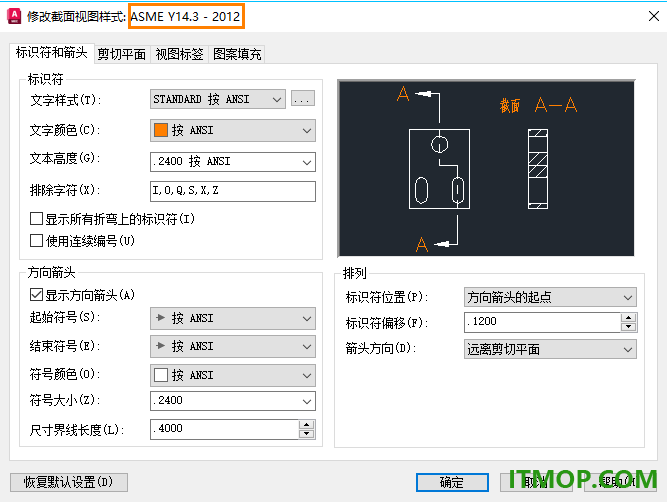

“ANSI 的剖切线设置”对话框

新修订将显示在“修改剖视图样式”对话框中。

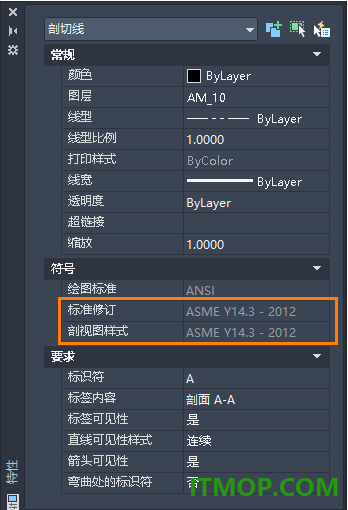

“特性”选项板

在“特性”选项板中查看和修改所有剖切线符号特性。

二、锥度和斜度符号的 ISO 标准修订更新 （2024 版新特性）

AutoCAD Mechanical 中的锥度和斜度符号进行了更新，以支持 ISO 3040:2016(E) 标准修订。为了支持 ISO 3040:2016(E)，锥度和斜度符号的所有方面都进行了修订，以符合 ISO 3040:2016(E)。

AutoCAD Mechanical 继续支持 ISO 3040:2009(E) 标准修订，允许打开、编辑和保存在早期版本中创建的文档，而无需更新锥度和斜度符号标准。在支持 ISO 3040:2016(E) 和 ISO 3040:2009(E) 的情况下，您可以使用所需的标准修订来注释新设计和竣工设计。

注： 保存采用较旧文件格式的锥度和斜度符号的新修订时，会保留该符号，同时关联到 ISO 3040:2009(E) 修订。

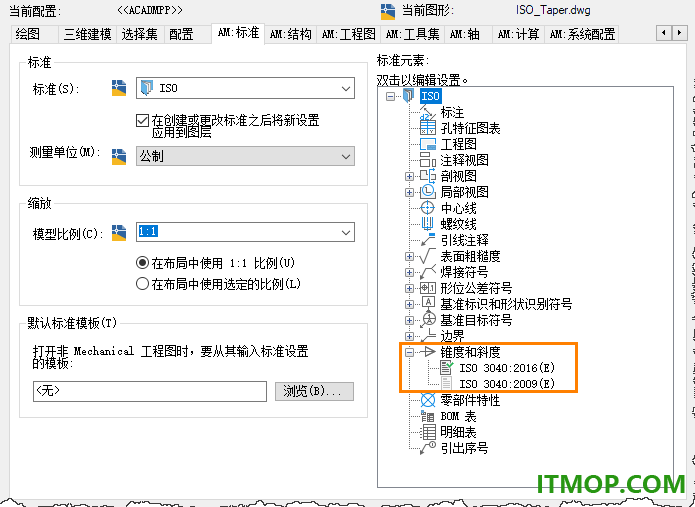

“选项”对话框

在 AutoCAD Mechanical 2024 工具集中，打开旧版图形时，默认标准会更改为旧标准修订。您可以在“选项”对话框中更改标准修订。

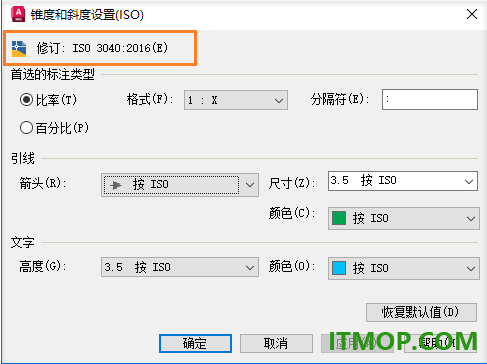

“ISO 的锥度和斜度设置”对话框

新修订将显示在“ISO 的锥度和斜度设置”对话框中。

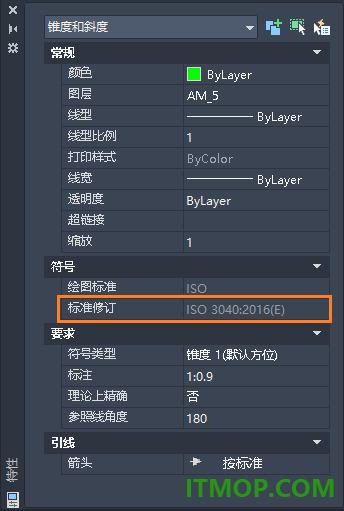

“特性”选项板

在“特性”选项板中查看和修改锥度和斜度符号特性。

三、质量改进

形位公差符号：添加其他引线线段时，不再导致崩溃。

打印中的遮罩文件：现在可以多次添加遮罩文件。

AMOFFSET：在 AMOFFSET 中间执行撤消操作时，对象捕捉设置不再受影响。

AMSHIDE：将前景对象移至隐藏的图层时，不再导致 AMSHIDE 中发生崩溃。

AMCSETTINGS：在自定义工具集中使用第二个轮廓几何图形时，AMCSETTINGS 中的“将外轮廓对象用于前景”选项现在支持隐藏的背景对象。

箭头：Mechanical 符号中的箭头现在支持“特性”选项板中的主题。

AMPOWERDIM：Mechanical 符号中的箭头现在支持“特性”选项板中的主题。

AMNOTE：在“特性”选项板中选择多个引线注释对象并导航时，性能得到了改进。

COPYCLIP：从非 Mechanical 图形复制对象时，不再显示“复制到剪贴板失败”错误。

AMTITLE：插入带有自定义边框或标题栏的 AMTITLE 时，不再显示“未找到 Font.shx”错误。

标准工具集

ANSI MC/C 槽钢现在具有正确的法兰斜度。

JIS B 1602 和 JIS B 1603（新）现在支持 45° 的压力角。

软件特色

1、autocad mechanical2024提供多种零件设计功能，自由设计不同的零件。

2、创建多个零件，可以在一张图纸上设计多个零件，可以自定义零件造型。

3、零件复制，直接在软件上复制零件图形到其他区域继续修改为新的零件。

4、焊接功能，在设计零件的时候也可以直接配置焊接的工艺。

5、支持为焊接符号配置文字高度和颜色，直接在软件上自定义设置不同的文字效果。

6、为焊接符号配置引线，打开焊接设置界面就可以添加不同的标注内容。

7、焊接工艺设置功能，在绘图的时候直接将相关的焊接工艺标注到图纸上。

8、autocad mechanical2024支持链条设计功能，在软件为机电设备配置链条。

9、提供齿轮编辑功能，在软件自定义不同的齿轮参数，快速编辑齿轮造型。

10、提供轴承编辑功能，直接在软件添加一个新的轴承图形，绘图非常简单。

官方教程

一、关于将过滤器添加到对象捕捉 (AutoCAD Mechanical 工具集)

要使增强捕捉忽略图元，请将图元添加到“增强捕捉”过滤器列表。

增强捕捉的默认设置包括下列过滤器列表：

注意： 请勿删除这些过滤器

标注

FEA（有限元分析）

剖面线 (1)

剖面线 (2)

简单焊接

符号

可以配置对象捕捉以忽略工程图的选定区域中的图元。例如，可以设置附加的过滤条件，使对象捕捉忽略选定块内部的直线。

二、在工程图块中设置过滤器的示例

如果要使象捕捉忽略包含在工程图上特定块中的所有直线和文字字符串，请为对象捕捉设置相应的过滤器：

在“增强捕捉设置”对话框中，单击“过滤器”。

在“图元过滤器”对话框中，单击“新建”。

在“新图元过滤器”对话框相应的文本框中，输入以下内容：

过滤器名称：Example_1

容器类型：INSERT

图元类型：LINE,TEXT

图层：*

直线类型：*

颜色：*

注意：

星号“*”表示包括所有直线，而不论图层、线型或颜色为何。

在文本框中，可以输入多个项目。使用逗号分隔这些项目。

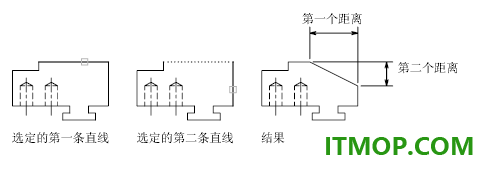

三、通过指定距离创建倒角的步骤 (AutoCAD Mechanical 工具集)

可以通过在倒角的任意一侧指定距离来创建倒角。

1.单击“常用”选项卡 -“修改”面板 -“圆角”下拉列表 -“倒角”。

2.单击“<当前>”选项卡 -“倒角选项”面板 -“距离”。

3.在功能区上的“倒角选项”面板中，检查倒角长度值。更改倒角长度的步骤：

单击“<当前>”选项卡 -“倒角选项”面板 -“第一个倒角”下拉列表。

选择第一个长度的值。

单击“<当前>”选项卡 -“倒角选项”面板 -“第二个倒角”下拉列表。

选择第二个长度的值。

4.单击绘图区域中的空白区域。

5.选择构成拐角的第一条线。

6.选择构成拐角的第二条线。

7.按 ESC 键退出命令。

四、为多段线创建倒角时，为什么标注会出现问题？

有时，如果在多段线上创建倒角时插入标注，则某些现有标注的附着点可能会更改。

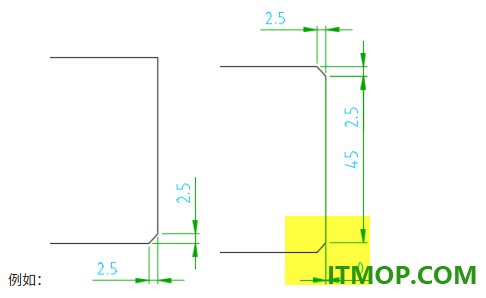

例如：

请使用以下方法之一来解决此问题

使用 AMPOWERDIM（或 AMPOWERDIM_CHAM）命令创建没有标注的倒角，以后再添加标注。

在为多段线创建倒角之前，将 AMCHAMDIMASSOC 系统变量设置为 0。

注： 在将 AMCHAMDIMASSOC 设置为 0 时创建的倒角标注为非关联标注。

五、关于将几何图形编组到文件夹中 (AutoCAD Mechanical 工具集)

可以使用文件夹来代替 AutoCAD 块以在零部件视图中反复使用几何图形。

有关某些常见的用法，请参见以下示例。

文件夹类似于块，它包含可以多次引用的定义，与块一样，定义将存储在工程图的非图形区域中。并且对文件夹定义所做的任何更改都将反映在该文件夹的所有引用中。

尽管文件夹类似于块，但是也有一些重要区别。第一个并且可能是最重要的区别在于，文件夹的内容始终可编辑，而无需使用类似于 REFEDIT 的特殊编辑模式。第二个区别在于，文件夹的所有引用均显示在 Mechanical 浏览器中。可以在 Mechanical 浏览器中的文件夹图标上单击鼠标右键，然后执行操作，例如缩放到它的几何图形或应用可见性增强功能。

如何使用文件夹的示例

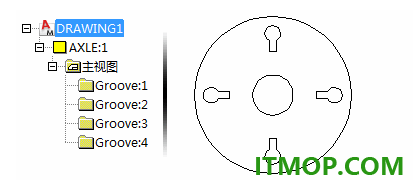

在此示例中，文件夹“Groove:1”包含上槽，并会将该文件夹加入阵列中以创建其他文件夹。因为文件夹是关联的，所以，修改一个槽将导致更新所有槽。

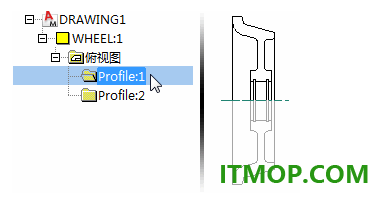

在此示例中，文件夹“Profile:1”包含上轮截面轮廓。“Profile:2”是该文件夹的另一个引用，是通过镜像“Profile:1”创建的。更改一个截面轮廓将自动更新另一截面轮廓。
