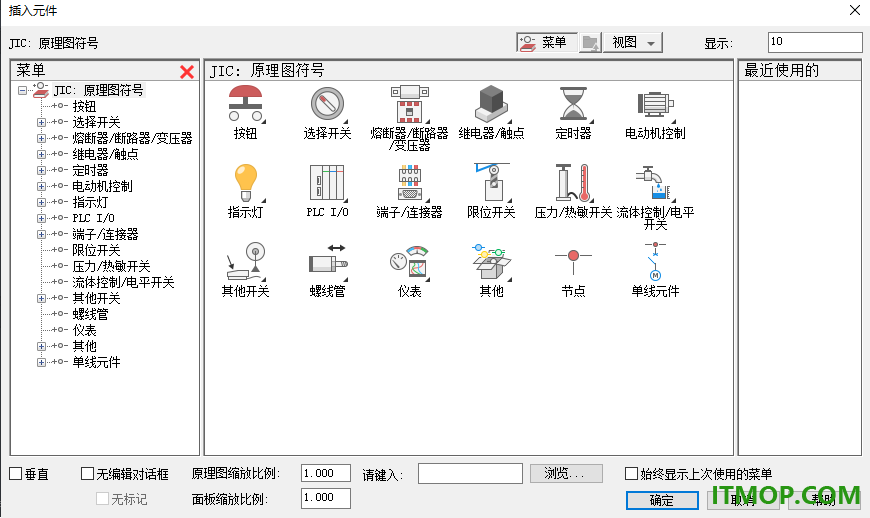

autocad Electrical 2021官方版提供电路绘制功能，使用这款软件就可以帮助用户快速绘制新的图纸，可以在软件上新建一个空白的项目，随后使用软件内置的元件库开始设计图纸内容，可以在软件上添加一个开关按钮，随后将对应的电气设备连接到开关，随后继续画线，添加导线连接多种电气设备，不需要用户重头绘制CAD电气图形，官方已经提供了电气行业常用的几千种元件图形，并且将其分类展示的插入菜单界面，点击原理图，点击插入元件，这样就可以找到官方提供的全部元件，可以随时添加熔断器、变压器、电动机控制、指示灯、PLC、端子等元件，喜欢的朋友就下载吧。

Autocad Electrical 2021新版功能

以下内容概述了对 AutoCAD Electrical 2021 工具集所做的更改。

AutoCAD Electrical 2021 工具集基于客户反馈、调查和分析数据（优先于我们所做工作）提供一组增强功能。多个功能使多个客户规程中的常用功能得以现代化和简化。 此版本的图形格式仍为 AutoCAD 2018。对于开发人员来说，这是一个破坏 API 的版本。

一、目录中的全局搜索

AutoCAD Electrical Ideastation 中最受欢迎的创意之一现已在此版本中提供。使用“全局搜索”功能，目录浏览器现在可以跨表格搜索目录数据。

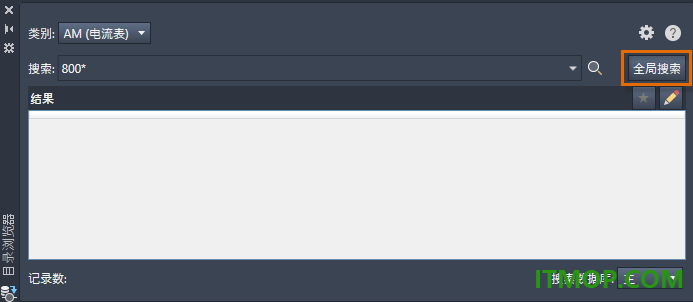

在目录浏览器中，单击“全局搜索”以搜索所有可用表格中的数据。

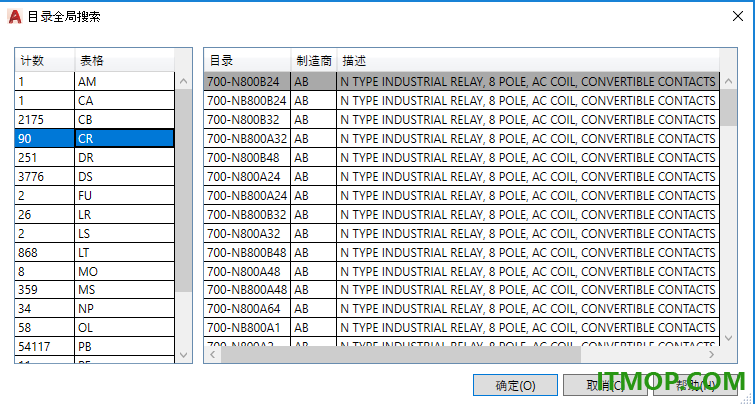

“目录全局搜索”对话框中会显示全局搜索的结果。

注： 由“装配列表”值定义的子装配条目会包含在搜索结果中。全局搜索结果基于“目录”、“制造商”和“装配代号”列记录。

二、其他制造商目录内容

先前作为早期版本中的更新发布的制造商目录内容现在包含在 AutoCAD Electrical 2021 工具集安装程序中。这些内容更新包含来自 Eaton 和 Siemens 的目录数据。

AutoCAD Electrical 2021 工具集中还包含了 S7-1500 PLC 系列的其他 Siemens PLC 目录信息。

三、图标优化

AutoCAD Electrical 2021 工具集使用图标颜色优化了背景颜色以提供最佳对比度，从而不会分散对绘图区域的注意力，让用户的焦点保持在此处。

四、其他增强

项目数据库服务

提高了使用项目数据库服务时的稳定性。

报告

在德语版本中，“BOM 表”面板中的 LISP 函数现在可以创建有效的 XML 文件。

“元件”报告现在遵循报告格式 (SET) 文件中的“排序”选项。

提高了生成报告时的稳定性。

项目设置

打开项目时，目录现在遵循由 WD.ENV 环境文件中的 WD_PICKPRJDLG 变量指定的路径。

插入元件和导线

断路器主项的引脚指定现在遵循图形中正确的辅触点数。

提高了串联输出工作流的稳定性。

现在，输入的导线会附带其尺寸和颜色特性。

面板元件

使用“插入端子(原理图列表)”插入的线号现在显示在面板端子中。

提高了插入面板元件时的稳定性。

PDF 发布

在已发布的 PDF 中，具有六角形箭头样式的超链接现在指向正确的参考。

注： AutoCAD Electrical 2021 工具集利用了 AutoCAD 中的大多数新功能。

软件特色

1、支持注释功能，可以在软件上自由对当前的图形内容附加注释。

2、操作元件，图纸上的元件都是可以编辑和操作的，可以拉伸和移动元件。

3、随时添加新的元件，官方提供的元件很多，从列表选择一个元件插入图纸。

4、支持仪表设备添加，可以在软件上添加一些电气控制的仪表设备。

5、支持熔断器添加，直接在图纸设置一个新的熔断器，可以保护电路安全。

6、支持添加指示灯，一些电气设备需要附加指示灯，将其连接到元件上。

7、丰富的符号内容，可以在这款软件找到电气常用的符号，随时将其插入项目图纸。

8、集成AutoCAD，软件提供了大量CAD绘图的功能，可以自己绘制新的电路图纸。

9、也可以添加新的图形，使用AutoCAD功能就可以自己设计一些全新的设备图形。

10、观看图纸，Autocad Electrical 2021也提供图纸浏览功能，可以加载外部的图纸到软件查看。

11、多个图层管理，软件允许你创建多个图层，在不同的图层添加不同的电路。

官方教程

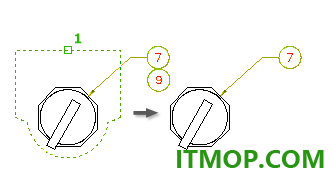

一、为元件添加 BOM 表条目号引出序号的步骤

插入包含选定元件的 BOM 表条目号的引出序号。为具有多个 BOM 表条目号的元件选择引出序号方向。

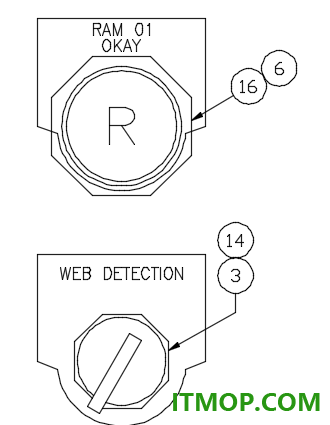

插入引出序号

1.单击“面板”选项卡 -“插入元件示意图”面板 -“引出序号”。

2.为引出序号选择元件。

3.选择引线开始的位置。

4.如果元件具有多个 BOM 表条目号，请键入 D，然后输入一个字母以从可用的引出序号方向选项中进行选择。

5.为引线选择其余的点。

6.按 Enter 键完成引线并插入引出序号。

7.选择其他元件，或者按 Enter 键退出命令。

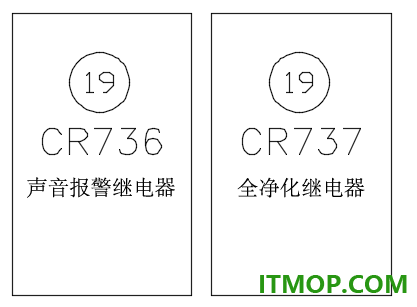

插入不带引线的引出序号

1.单击“面板”选项卡 -“插入元件示意图”面板 -“引出序号”。

2.为引出序号选择元件。

3.选择引出序号的位置。

4.按 ENTER 键。

5.选择其他元件，或者按 Enter 键退出命令。

二、删除示意图的步骤

删除选择的示意图，并删除任何相关联的引出序号。

1.单击“面板”选项卡 -“编辑示意图”面板 -“删除示意图”。

2.选择要删除的示意图。

3.按 ENTER 键。

三、使用适用于项目范围的功能的步骤

1.单击“项目”选项卡 -“项目工具”面板 -“实用程序” 。

2.在线号列表、元件标记、信号箭头交互参考文字、属性文字、导线类型和 BOM 表条目号上选择更改类型。

3.根据需要定义脚本以在项目范围内应用更改，然后单击“确定”。

4.选择对项目中的激活图形或多个图形执行更改。

5.单击“确定”。

四、根据电子表格数据更新图形的步骤

将项目图形中的信息输出到文件以进行编辑。通过“从电子表格输入”命令，使用所做的更改更新图形。

1.单击“输入/输出”选项卡 -“输出”面板 -“到电子表格”。

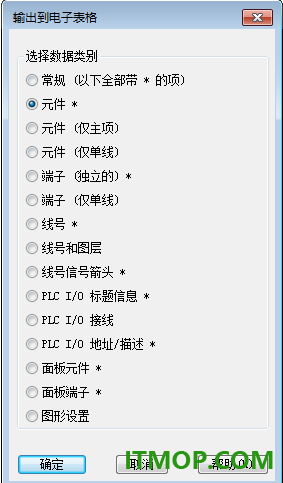

2.选择要输出的数据类别。

如果您选择“常规”，则提取标记有星号 (*) 的类别的信息。每种类别都保存到单独的表格（电子表格格式）或表（数据库格式）中。在写入多种类别时，制表符分隔的格式或逗号分隔的格式不可用。

注： 添加到“用户属性”列表的自定义属性在输出期间将会自动添加。将用户定义的属性名称添加到 wd_xls_all_template.xlt 工作表中，以通过使用 excel 输出的“常规”输出选项包含这些字段。此电子表格模板的默认位置为 C:Program FilesautodeskAutoCAD {版本}AcadeSupport{语言代码}。

3.单击“确定”。

注： 数据输出对话框中的选项因选定的类别而异。

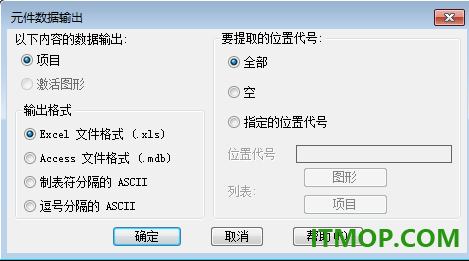

4.指定是要输出当前图形的数据，还是整个项目的数据。

5.指定输出格式。

6.选择要提取的位置代号（如果适用）。

“全部”。提取所有元件，而不管是否具有位置代号值。

“空”。仅提取不具有位置代号值的元件。

“指定”。仅提取位置代号值与该框中输入的值匹配的元件。支持通配符。

7.单击“确定”。

AutoCAD Electrical 工具集 将创建包含从图形中提取的数据的文件。

注： 添加到“用户属性”列表的自定义属性在输入期间将会自动添加到电子表格。

8.在任意电子表格或数据库程序中打开此文件以进行查看和编辑。

警告： 如果您选择的是制表符或逗号分隔的 ASCII 格式，则将所有字段作为文本输入。某些电子表格程序可能会尝试将某些字段转换为数值或科学计数法的值。您可能需要保存到扩展名为 .txt 的文件，然后使用输入向导强制所有字段为文本型。

9.编辑此文件中的值。

注： 请勿编辑 HDL 字段和 DWGNAME 字段。“从电子表格更新”实用程序使用这些字段将您的编辑重新链接到正确的图形和块插入。

10.（可选）在电子表格数据中添加额外列。使用目标 ATTRIBUTE 名称标记各列。

在输入运行期间，AutoCAD Electrical 工具集 会检查这些新属性，并使用在电子表格中输入的数据更新它们。

11.将电子表格保存回其原始格式。

12.单击“输入/输出”选项卡 -“输入”面板 -“从电子表格”。

13.选择电子表格，然后单击“打开”。

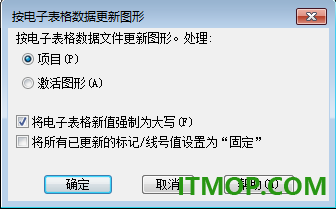

14.指定是要输入当前图形的电子表格数据，还是项目的电子表格数据。

15.选择任意其他输入选项，然后单击“确定”。

注： 块名更改在输入时执行块替换。
