autocad Electrical 2024官方版提供电气项目绘图功能，在软件新建一个项目就可以开始绘制图纸，支持电气原理图设计，可以在软件上创建一个空白的项目，随后在软件添加本项目需要使用到的设备，需要使用到的电气元件，很多元件都是可以在这款软件直接插入的，使用官方提供的元件库就可以快速插入不同项目需要使用到的电气元件，不需要自己重头设计元件，并且提供多种关系连接，可以在软件上清晰绘制元件和电气连接的关系图，可以规划电气控制系统实际布线方式，可以生成连线方案和文档，还支持PLC自动化设计，功能还是非常多的，喜欢Autocad Electrical 2024官方版就下载吧。

Electrical 2024新版功能

一、原理图符号表 （2024 版新特性）

从原理图报告创建原理图符号表。

原理图报告在表格中列出了项目中使用的符号及其描述。您还可以浏览项目中不同位置使用的特定符号。

二、导线类型同步 （2024 版新特性）

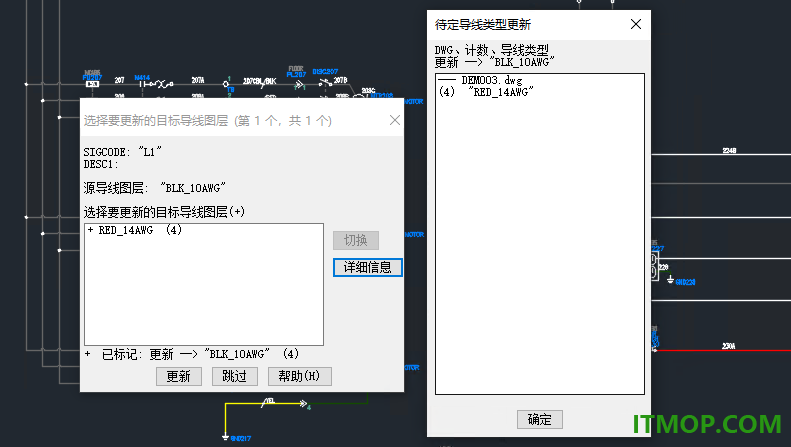

当连接到源箭头的导线类型更新后，对于图形中使用相同信号代号的网络中的所有目标导线，现在可以同步导线类型。

在早期版本中，当您更新连接到源箭头的导线的类型时，目标导线类型不会更新。在 AutoCAD Electrical 2024 工具集中，当在源箭头处更新导线类型时，网络中的所有导线都将更新为源箭头的同一导线类型。如果目标图形不包含新导线类型，则系统会创建新导线图层及其特性。

三、质量改进

PLC 数据库：现在，在“PLC 数据库文件编辑器”对话框中，可以将多个部件链接到 PLC 模块。

连接器：现在，可以基于目录信息填充连接器的主引脚。

符号编译器：BTESTBLOCK 工作流不再隐藏符号编译器属性编辑器中的引脚接线。

浏览：电缆标记的“浏览”对话框现在显示所有字符。

元件：现在，CNT 值在原理图元件和面板元件之间保持同步。

MS access Database Engine：启动 AutoCAD Electrical 时，“安装 Access Database Engine”对话框在某些情况下不再显示错误警报。

符号：切换常开/常闭触点工作流中的增强功能。

重建：重建工作流支持大型项目。

软件特色

1、Autocad Electrical 2024官方版提供原理图绘制功能，可以在软件设计电路原理图。

2、机电图设计，可以在软件为机电设备配置电路布线方案。

3、图纸共享，可以将本软件设计的图纸共享到其他电气工程软件上使用。

4、二维图纸绘制，软件提供二维CAD图纸绘制功能，提供多种行业标准图纸绘制。

5、大量资源，Autocad Electrical 2024官方版提供的资源很多，可以加载系统元件库使用。

6、大量符号，Autocad Electrical 2024官方版已经提供了电气工程经常使用的上万种符号。

7、自由布线，软件提供导线连接功能，在软件上可以为不同的设备配置电路导线连接方案。

8、菜单功能，Autocad Electrical 2024官方版顶部区域提供大量菜单功能。

9、元件列表显示，官方提供很多元件，在插入元件的下拉列表就可以显示很多选项。

10、可以随时插入新的元件到软件中继续编辑，可以在软件设置元件显示的方向。

11、编辑元件，可以在软件自由编辑新的元件，调整元件大小和其他电气参数。

12、复制原件，在编辑元件的面板就可以显示复制功能，将其复制到其他地方使用。

官方教程

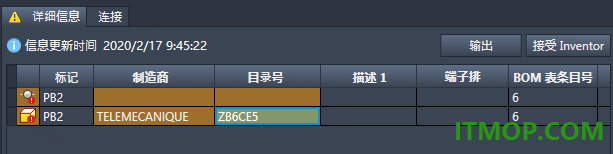

一、解决链接元件差异的步骤

更新元件值以匹配链接的 Inventor 元件。

1.单击“项目”选项卡 -“项目工具”面板 -“管理器”。

2.在“项目管理器”中，单击“位置视图”选项卡。

3.在“位置代号视图”选项卡中，选择存在差异的链接元件。

4.单击“显示详细信息和连接”。

5.在“详细信息和连接”窗格中，单击“详细信息”选项卡。

6.执行以下操作之一：

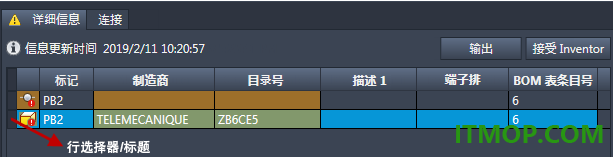

单击行选择器（标题）以选择 AutoCAD Electrical 工具集 元件的整个行。

单击各个单元格

7.单击“接受 Inventor”。

如果在标记、安装代号和位置代号属性方面存在差异，请使用对等的 Inventor 值手动更新电气元件的值，因为“接受 Inventor”操作不会更新这些属性值。

8.在“插入/编辑元件”对话框中，单击“确定”以接受 Inventor 零件的值。

9.如果目录数据已更新，请单击“是”更新所有关联值（如制造商、装配代号、目录号、额定值、引脚列表、BOM 表条目号、面板示意图和描述）。

10.在“位置视图”选项卡中，单击“刷新” 可查看元件树视图中更新的链接元件。

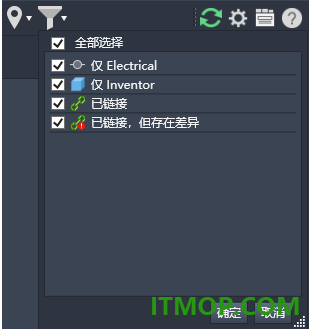

二、在“位置视图”选项卡中按状态过滤元件的步骤

在元件树视图中基于链接状态过滤元件。

1.单击“项目”选项卡 -“项目工具”面板 -“管理器”。

2.在“项目管理器”中，单击“位置视图”选项卡。

3.在“位置视图”中，单击“按元件状态过滤”。

注： 如果您具有链接的 AutoCAD Electrical 工具集 和 Inventor 项目，则“按元件状态过滤”按钮将可用。

4.清除“全部选择”，然后选择需要在元件树视图中显示的值。

5.单击“确定”。

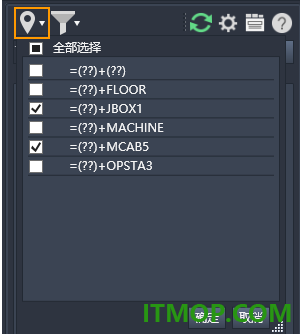

三、在“位置视图”选项卡中按位置代号和安装代号过滤元件的步骤

在元件树视图中基于位置代号和安装代号值过滤元件。

1.单击“项目”选项卡 -“项目工具”面板 -“管理器”。

2.在“项目管理器”中，单击“位置视图”选项卡。

3.在“位置视图”中，单击“按安装代号和位置代号过滤”。

4.清除“全部选择”，然后选择需要在元件树视图中显示的值。

注： 如果 AutoCAD Electrical 工具集 项目未链接到 Inventor 项目，则“位置视图”按钮将与显示的图像不符。

5.单击“确定”。

四、从“位置视图”选项卡中进行浏览的步骤

从元件树视图或“详细信息和连接”窗格中的元件表达移动到图形中的符号。

1、单击“项目”选项卡 -“项目工具”面板 -“管理器”。

2、在“项目管理器”中，单击“位置视图”选项卡。

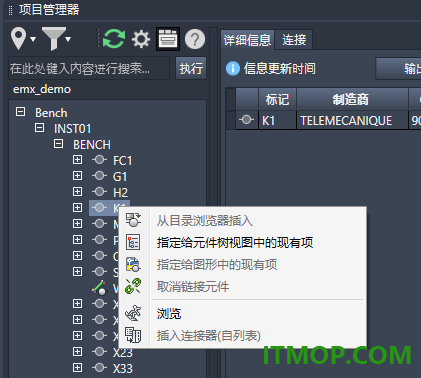

3、若要从“位置视图”选项卡中浏览元件标记，请执行以下操作之一：

在元件树视图中的元件上单击鼠标右键，然后选择“浏览”。

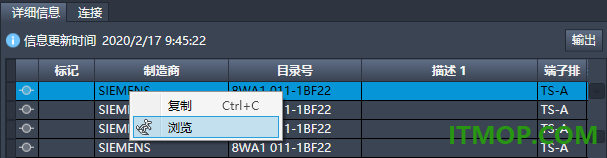

单击“显示详细信息和连接”，然后单击“详细信息”选项卡。在表格中的元件上单击鼠标右键，然后选择“浏览”。

4、若要浏览线号，请单击“显示详细信息和连接”，然后单击“连接”选项卡。选择一行或一组行，单击鼠标右键，然后选择“浏览”。

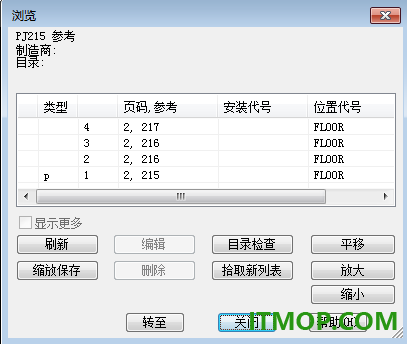

5、若要缩放至特定实例，请执行以下操作之一：

在“浏览”对话框中选择一行，然后单击“转至”。

双击“浏览”对话框中列出的任何参考。

图形将会自动打开（如果尚未打开）。

更新日志

2024.0.1 Update

修复的问题

一般更新内容

修复了以下缺陷：

目录查找

更改元件的目录指定或使用目录浏览器插入元件时，不再出现延迟。

电子表格输入/输出

报告现在会显示在电子表格中经过修改并输入回项目的标记。

符号编译器

AutoCAD Electrical 现在可以从符号编译器内的 SQL 数据库中检索族名称。

交互参考

在项目中定义图形交互参考格式后，删除一个辅元件仅会将主元件上删除的外部参照值的显示更改为 SPARE。

源箭头和目标箭头中的 SHEET 属性也会更新外部参照值。

复制项目

“复制项目”对话框中的目标文件夹现在会保留用户集位置。

报告

拆分包含附件的 PLC 不再导致 BOM 表报告中出现重复计数。

符号列表报告现在会按照 .dat 文件中所写来显示描述。不再自动转换为大写。

导线类型更新

如果传递的导线图层与第二个图形中的其他图层具有相同的导线颜色名称，导线颜色和尺寸现在将复制到其他图形中。
