Autocad Electrical 2023官方版

autocad Electrical 2023为用户提供电气原理图绘制功能，可以提供这款软件自由绘制不同行业的电气控制方案，可以为建筑行业设计电气系统，可以为机械行业设计机电设备控制方案，可以为PLC行业设计图纸，提供的功能还是非常多的，使用官方提供的元件库和符号库就可以快速提高自己的绘图效率，可以一键插入各种电气元件图形，可以修改图形，可以编辑图形，可以设置新的元件参数，可以添加导线连接元件，可以复制元件，可以替换元件，功能还是非常多的，使用Autocad Electrical 2023软件可以提高电气工程师的工作效率，喜欢的朋友就下载吧。

Autocad Electrical 2023新版功能

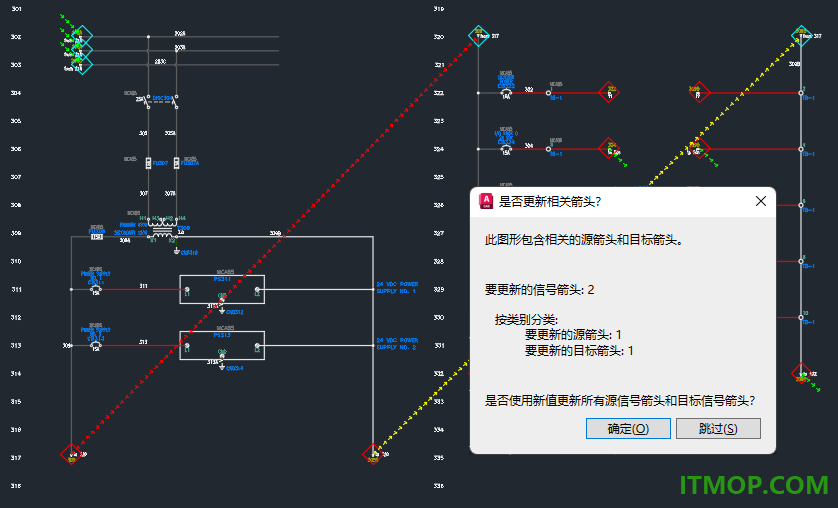

一、信号箭头更新 （2023 版中的新增功能）

现在，您可以同步具有相同信号代号的所有源箭头和目标箭头。

在早期版本中，当您更新其中一个源箭头中的信号代号时，该源箭头与其他源箭头或目标箭头之间的链接将会断开。

现在，当您更新其中一个源箭头中的信号代号时，具有相同信号代号的所有源箭头和目标箭头都将更新。

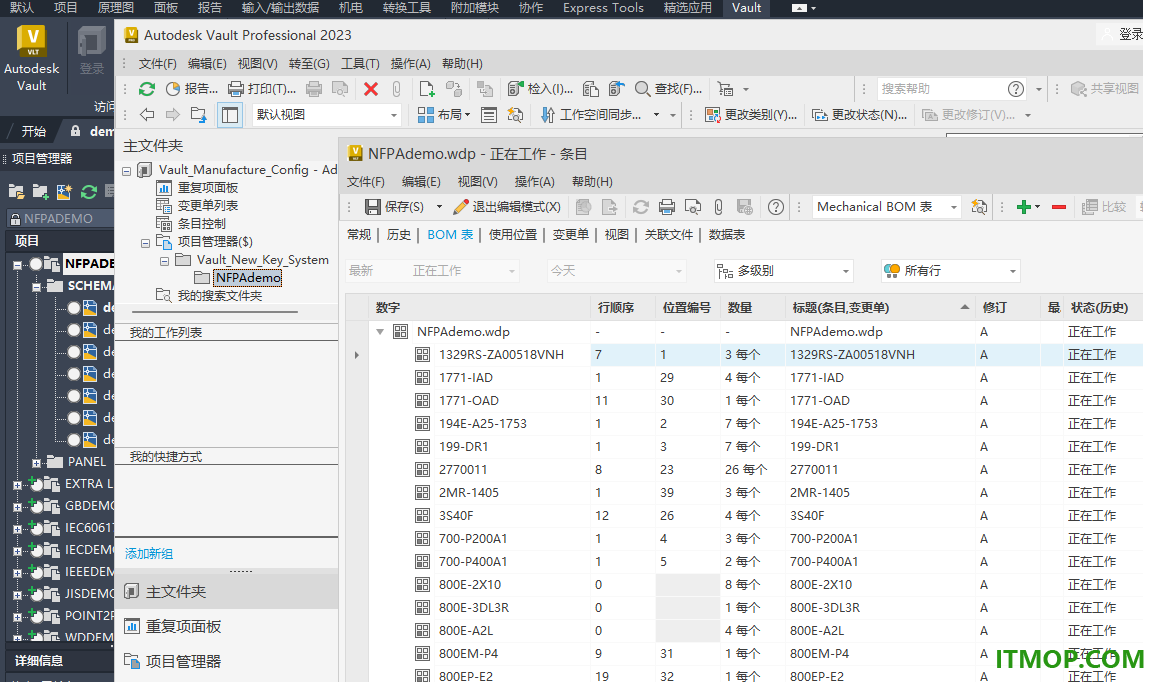

二、CAT-MFG-ASSYCODE 主键系统 （2023 版中的新增功能）

在早期版本中，仅使用目录号作为键在 Vault 中生成 Electrical BOM 表。如果有两个符号具有相同的目录号但具有不同的制造商代号，或者具有相同的目录号和制造商代号但具有不同的装配代号，则仅使用目录号作为键会导致一些问题。

在此版本中，AutoCAD Electrical 为 Vault 中的 Electrical BOM 表引入了 CAT-MFG-ASSYCODE 主键系统（目录代号 + 制造商代号 + 装配代号）。CAT-MFG-ASSYCODE 主键系统解决了与具有相同主键的两个符号有关的问题。

三、标记输入和标记辅助 （2023 版中的新增功能）

“标记输入”和“标记辅助”功能使用机器学习来识别标记，并提供一种以较少的手动操作查看和插入图形修订的方法。

标记可以作为 PDF、PNG 或 JPG 输入，并覆盖在“跟踪”工作空间中的图形之上。已输入文件中的标记会自动识别为多行文字、多重引线和修订云线。借助“标记辅助”功能，可以将这些识别的标记作为几何图形插入到图形中。

标记输入

“标记输入”功能可用于将图形的标记版本放置在原始文件之上，以便更轻松地查看和合并对图形所做的更改。例如，如果您图形的 PDF 版本已添加文字和修订注释，则使用“标记输入”将已修订的图形覆盖在原始图形之上。或者，如果您图形的打印版本包含手写的修订注释，则可以为该打印版本拍摄照片，然后将其作为 JPG 或 PNG 输入。

输入的文件将自动放置在新跟踪中的图形文件之上并对齐。如果输入的文件未正确对齐，则可以手动对齐、移动、缩放或旋转该输入的文件。

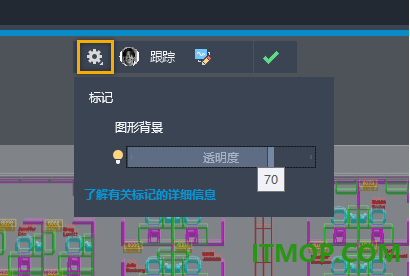

查看输入的标记时，可以更改背景透明度以调整输入的标记的可见性。

四、质量改进

项目任务列表：现在，安装代号或位置代号详细信息的可见性设置在 IEC 工作流中得以实现。

修剪导线：现在，当修剪关联导线时，线号将被清除。

面板端子：从目录数据库的“文字值”字段中指定的额定值现在保留在面板端子中。

命令行：从命令行中单击时，加速键现在可用于 AEWIRE 和 AECABLEMARKER。

元件：现在，CNT 值在原理图元件和面板元件之间保持同步。

系统变量：在 FILEDIA 中设置的值不再自动更改为 0。

常规：对本地化版本的 Microsoft office 进行更新后，AutoCAD Electrical 现在可以正常启动。

软件特色

1、Autocad Electrical 2023支持PLC功能，可以在这款软件编辑PLC控制方案。

2、支持参数设置功能，添加一个PLC控制模块，在软件设置控制模块的参数。

3、多种制造商，可以在软件中选择不同制造商的plc设备，还可以选择设备系列和类型。

4、图形样式设置，在软件上选择插入PLC模块，自定义插入图形的样式。

5、原理图功能，Autocad Electrical 2023提供基础原理图绘制，轻松创建电路图。

6、多种元件，Autocad Electrical 2023提供一个元件库，大部分电气行业的元件都可以找到。

7、多种导线，软件也提供不同的导线类型，不同电气设备可以部署不同的导线。

8、高亮导线，还可以在软件上对导线设置不同的颜色，方便你区分线路布局方案。

9、资源管理，Autocad Electrical 2023提供大量电气资源，可以在软件管理多种设计资源。

10、快速插入图形，在原理图菜单上就可以找到很多插入的选项，可以将图形和元件插入到设计区域。

官方教程

一、关于导线图层

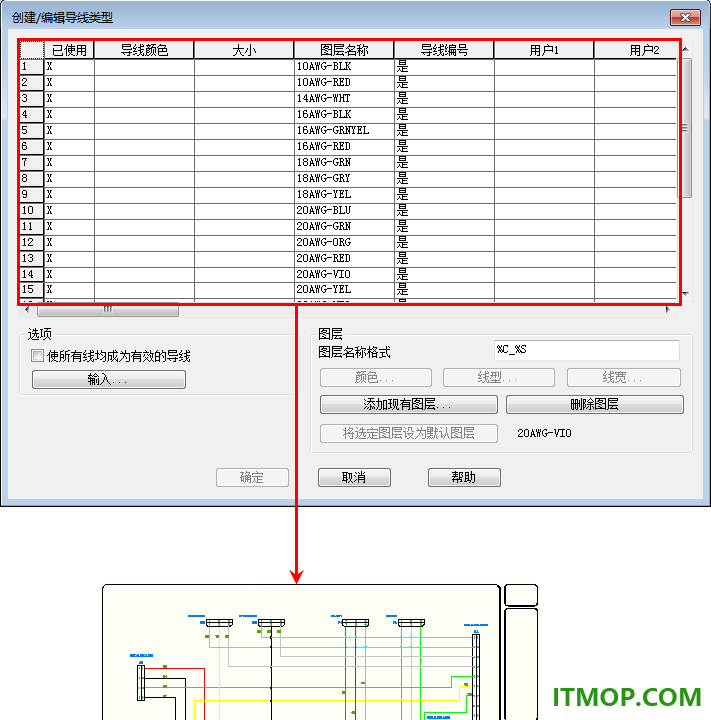

使用“创建/编辑导线类型”工具创建新导线类型或编辑现有导线类型，或者使用“更改/转换导线类型”工具将直线转换为导线。导线图层名称和关联的导线特性（例如导线颜色、尺寸以及是否针对线号处理导线图层）保存在图形文件中。以下规则决定新导线的导线图层：

当从现有导线创建导线时，新导线与现有导线具有相同的图层。它忽略当前图层和当前导线类型。

当新导线开始于空白区域并终止于现有导线时，新导线具有终止导线的导线图层。当前图层和当前导线类型会被忽略。

当新导线开始于现有导线并终止于其他现有导线时，新导线具有开始导线的图层。

如果图形中没有任何导线图层，则在 WIRES 图层中绘制新导线。

当导线开始于空白区域并终止于元件接线连接点时，则在当前导线类型上绘制新导线。连接到同一元件连接点的导线图层会被忽略。开始于元件接线连接点并终止于空白区域的导线亦是如此。

二、关于控制导线自/到报告接线路径

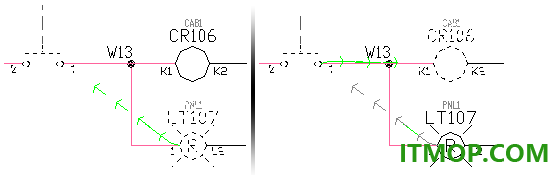

如果导线网络由三个或三个以上的互联元件组成，则会给自/到连接报告带来潜在的未知因素。是 A 连接到 B，然后跳接到 C 还是 C 连接到 A，然后跳接到 B？

AutoCAD Electrical 工具集 提供了多种方法来定义接线路径。您可以控制 AutoCAD Electrical 工具集 分析回路的方式以及自/到连接信息如何输出到不同报告或注释为物理示意图表达（使用“面板示意图”工具的“导线注释”）。由于存在方法优先级的分层，因此即使在同一导线网络中，您也可以同时运行一个或多个接线路径方法。

AutoCAD Electrical 工具集 可执行以下步骤来确定接线路径：

1.检查使用“编辑接线路径”命令定义的接线路径，包括任何直接到端子连接。

2.检查导线网络中是否存在有角度的 T 形。

3.检查是否有任何元件具有相同的位置。

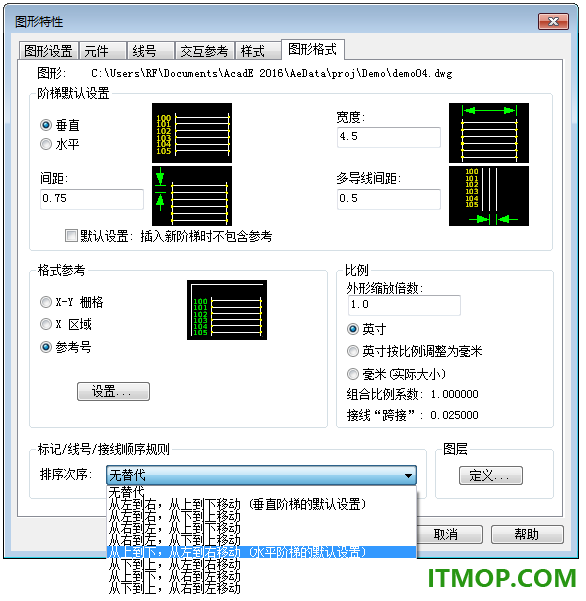

4.使用“排序次序”图形特性确定在以前的检查未予以考虑的任何元件的连接。

原理图接线顺序方法

此方法涉及到包含三个或三个以上互联元件的每个导线网络的连接路径。AutoCAD Electrical 工具集 会将递增连接路径值放置在每个接线连接点上。它将另存为三位数的扩展数据值，在接线属性上以“001”开头。当任何 AutoCAD Electrical 工具集 自/到报告处理包含该递增顺序数据的导线网络时，自/到导线连接将进行相应的排序。

直接到端子的接线路径方法

使用此方法可以定义直接连接到端子的多个元件。例如，原理图端子的一端连接至三个装置。可以将特定接线路径（使用上述的原理图接线路径方法）定义为强制进行连接报告，从而仅限于将端子报告为三个装置中的两个装置之间的普通连接点。会默认将第三个装置报告为跳接到其他两个装置中的一个。可以定义更多直接到端子的二级路经，以便第三个装置可以直接连接到端子。您还可以将两个端子直接连接在一起。结果为自/到连接报告显示所有这三个装置均直接绑定到端子。

注： 可在单个导线网络中将直接到端子的路径限制定义为 50。

有角度的 T 形接线方法

使用有角度的 T 形接线可以影响接线路径报告。T 形符号的方向用于定义路径。每个符号均具有属性 WDWSEQ，该属性含有指示首选接线路径顺序的三位数值。90 度拐弯或直连部分（取决于有角度的 T 形符号的样式）指示路径的开始位置。45 度拐弯是第二个连接。AutoCAD Electrical 工具集 将按照显示报告每种接线。

当多个有角度的 T 形接线符号的方向导致以下任一情况时，这种影响自/到接线路径报告的方法可能无法提供预期的结果：

接线配置不合逻辑或无法实现。

两条以上导线布线为经过装置上的给定接线连接点。

在“项目特性”-“样式”对话框中设置自动有角度的导线 T 形插入模式（取代 T 形交点）。

注： 您可以通过将跳线放置到图层名称中包含子串“JUMPER”的图层上，防止跳线显示在“导线自/到”报告中。

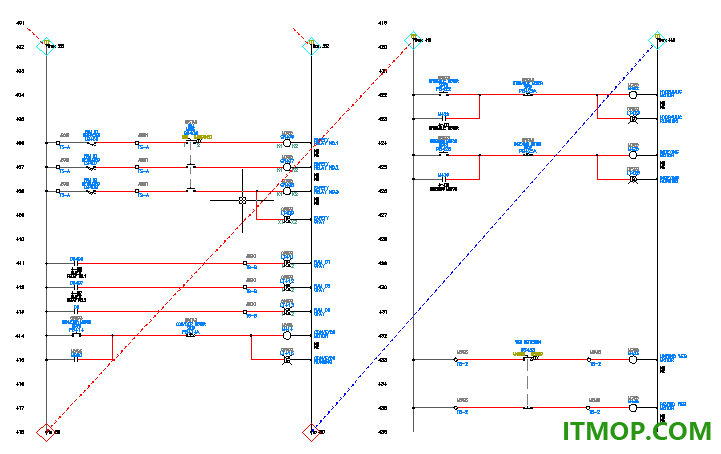

三、关于信号箭头

AutoCAD Electrical 工具集使用已命名的源/目标概念。您可以标识要作为源的导线网络，在该网络上插入源箭头，并为该源箭头指定源代号名称。在即将成为相同线号延续部分的导线网络上，无论在项目中相同的图形还是在不同的图形上，均插入目标箭头。赋予目标箭头与其源相同的代码名称。AutoCAD Electrical 工具集会使源代号名称与目标名称相匹配，并将源线号复制到目标导线网络上。

当您更新其中一个源箭头中的信号代号时，任何图形中具有相同信号代号的源箭头和目标箭头都将更新。
