AutoCAD Plant 3D 2027

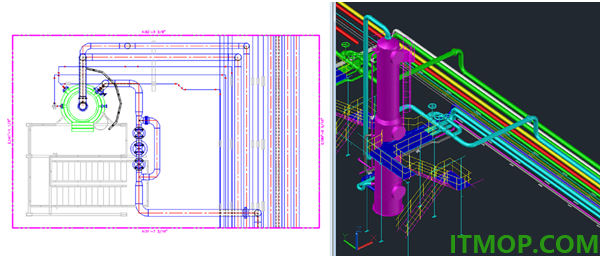

autocad Plant 3D 2027官方版提供工厂设计功能，可以通过这款软件设计工厂图纸，设计工程模型，官方提供基础的CAD绘图功能，可以通过这款软件创建二维图纸，可以在图纸上设计工程设备连接方式，可以设计管道连接方式，然后可以将图纸数据转换为三维模型，支持布管设计功能，可以在这款软件部署很多管道，将管道连接到工厂的设备，创建模型的时候可以在软件上放置很多元件，可以放置很多阀门，可以部署很多零件，可以替换零件，可以将管道折弯，提供的功能还是非常多的，如果你需要在软件设计三维工厂模型就可以下载AutoCAD Plant 3D 2027中文版。

AutoCAD Plant 3D 2027新版功能

增强功能

AutoCAD Plant 3D 的最新更新引入了新功能和改进，旨在提高效率并增强整体用户体验。

此版本中的主要增强功能包括：

默认情况下，多个对话框中的列表现在按字母顺序排序。

现在可以从外部位置为协作项目指定 ISO 模板文件。

PLANTATTACH 命令现在支持协作项目的其他文件格式；以前仅支持 DWG 格式。

已为 Forma Data Management 更新了所有与 autodesk Docs 相关的字符串和用户界面对话框。

现在，对于三维模型，“真实(快速)”视觉样式处于启用状态。它增强了我们的跨平台三维图形系统（FASTSHADEDMODE 系统变量），可在功能丰富的真实模式下提供稳定高效的性能。

其他增强功能

现在，当具有编辑权限的用户以只读方式打开图形文件且“模型”选项卡处于当前状态时，检出功能可以正常工作。

现在，当新的 PLANTSHOWATTRIBUTES 系统变量设置为 1 时，嵌套设备块属性会显示在“特性”选项板上。

在“选择列表特性”对话框中所做的更改现在会自动更新到“Painter 样式设置”列表中。

管道等级库查看器中的“尺寸”下拉列表中添加了新的“自动选择”复选框。禁用后，可以独立选择尺寸，而无需在功能区和管道等级库查看器之间进行同步。

将线转换为管道系统时，缩进弯头现在可以正确显示。

在 IsoConfig.xml 文件中将“ForceSkewDimension”设置为“true”后，位于 ISO 端的倾斜 T 形三通现在会显示尺寸标注。对于现有项目，必须手动添加此设置。

默认情况下，多个对话框中的列表现在按字母顺序排序。

重新加载更新的自定义 python 脚本时，不再需要重新启动应用程序。

使用特定 Python 脚本运行 PLANTREGISTERCUSTOMSCRIPTS 命令时不再发生错误。

软件特色

1、AutoCAD Plant 3D 2027官方版提供管道设计功能，可以在软件设计化工管道。

2、工厂图纸设计，在软件上可以设计化工厂的图纸，在软件创建工厂模式。

3、设备添加，工厂提供的设备还是非常多的，可以在软件中放置多种设备。

4、设备连接，在软件上部署不同的连接器件，将多个工厂设备连接到一起。

5、支持建筑管道设计，可以在AutoCAD Plant 3D 2027官方版设计供暖管道。

6、支持线路管道设计，可以通过这款软件设计建筑中不同的线路管道。

7、建模功能，使用这款软件就可以创建三维模型，可以设计管道模型。

8、高亮颜色，在软件上部署不同的设备和管道，可以对重要的设备添加高亮颜色。

9、项目管理，AutoCAD Plant 3D 2027提供多个项目，可以在软件管理三维项目。

10、备份功能，可以在软件上新建项目，可以查看旧项目，可以创建项目备份。

11、项目比较功能，在软件加载两个项目进行比较，可以扫描分析项目图纸和模型。

12、图形共享功能，在软件上选择不同的块和部件图形，将其共享到其他项目。

安装方法

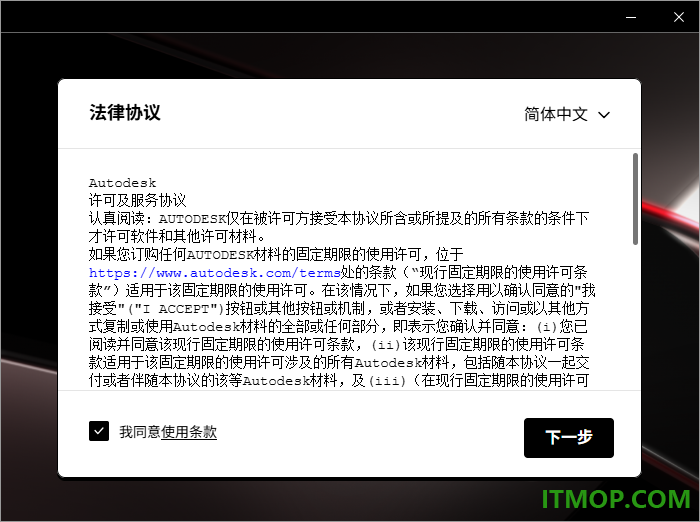

1、启动Setup.exe软件就可以弹出协议内容，点击下一步。

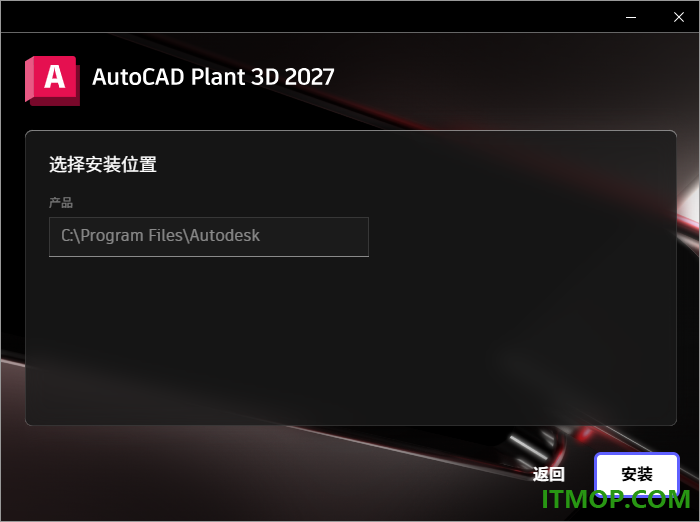

2、设置软件的安装地址，默认将软件安装到C盘，点击安装。

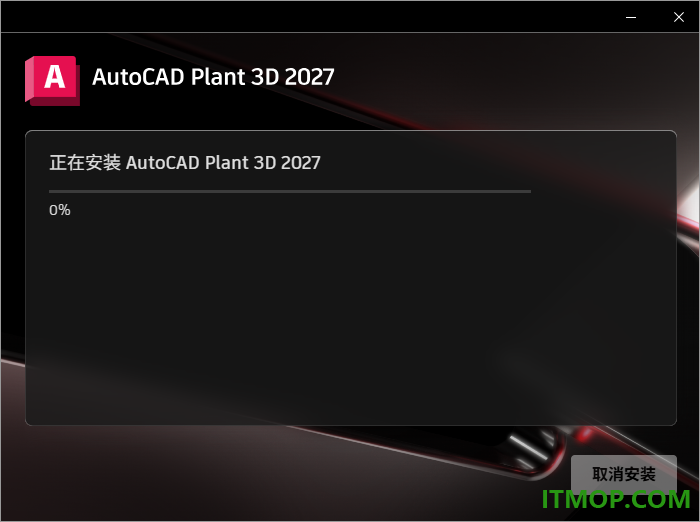

3、如图所示，这里是软件的安装进度条，等待主程序安装结束。

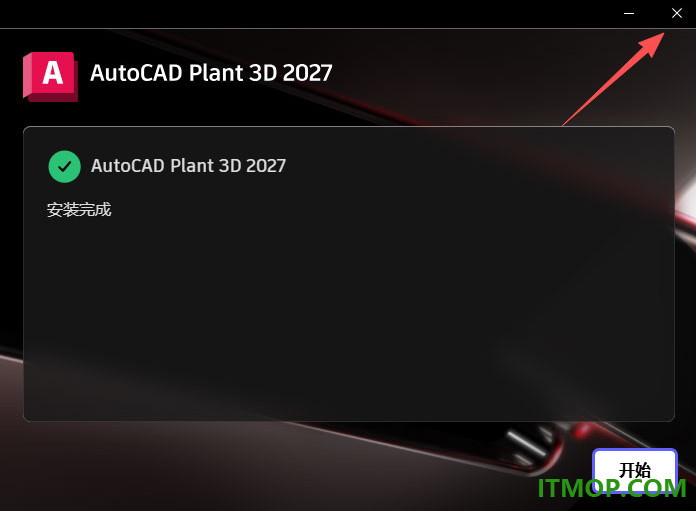

4、AutoCAD Plant 3D 2027已经安装结束，点击顶部×关闭窗口，不要启动软件。

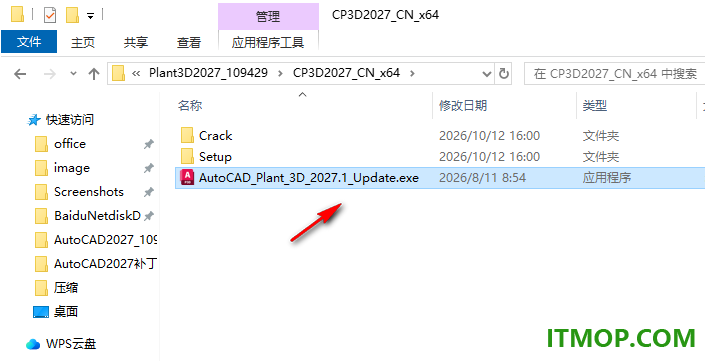

5、继续安装AutoCAD_Plant_3D_2027.1_Update.exe，自动将软件升级到2027.1。

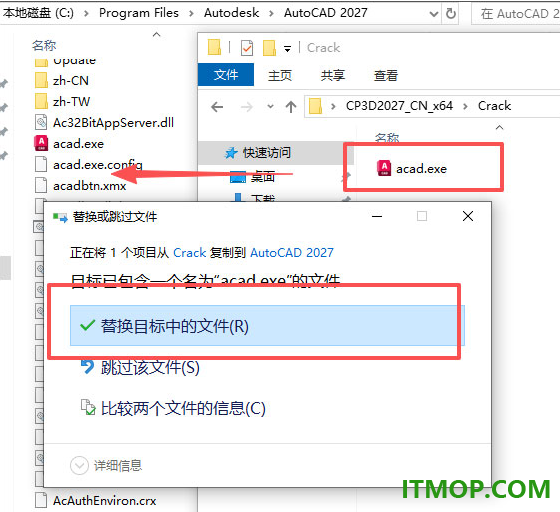

6、替换补丁，打开Crack文件夹，将里面的补丁acad.exe复制到安装地址替换主程序。

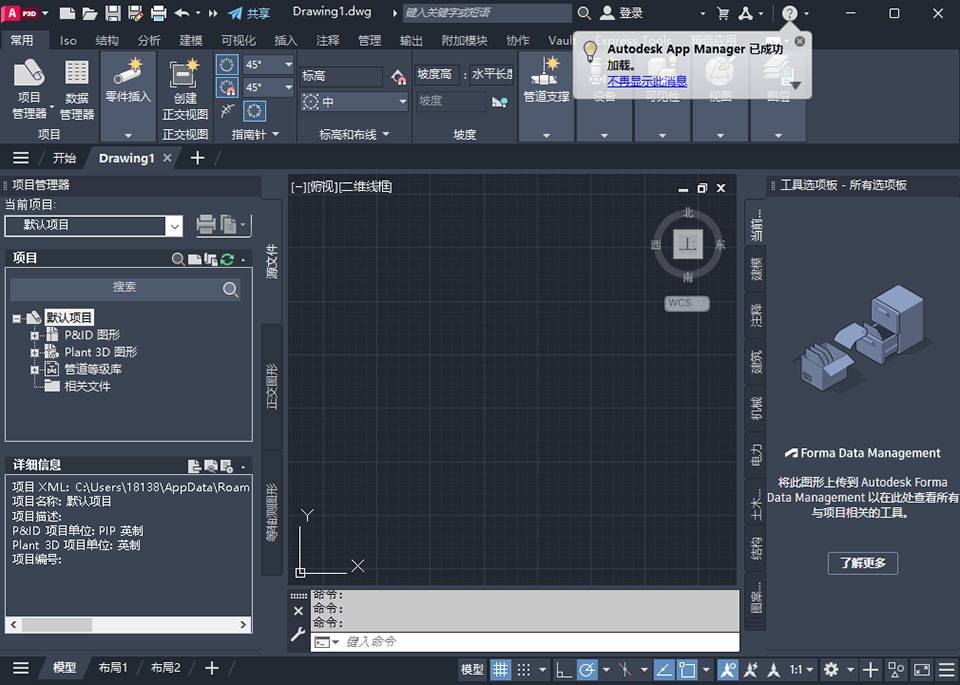

7、打开AutoCAD Plant 3D 2027官方版就可以创建一个项目开始绘图。

官方教程

一、关于正交单线管道

现在，您可以根据不同的条件在正交图形中以单线形式显示管道。

若要使用正交单线管道，请单击“正交视图”选项卡 “单线管道”面板“单线显示”。在命令提示下，选择正交视图以管理单线管道显示。从弹出菜单中，可以根据以下条件显示单线管道：

所有管道

线号

管道的尺寸范围

特性

窗口选择中

单击“更新”后，指定的管线将显示为单线。

二、在正交图形中将所有管线显示为单线的步骤

1.在“正交”树状图中，展开项目和“正交图形”文件夹。

2.在项目管理器中，单击“正交图形”选项卡。

3.双击正交图形以将其打开。

4.单击“正交视图”功能区上下文选项卡 “单线管道”面板 “单线工具”。

5.在正交图形中，选择正交视图。

6.从弹出菜单中，选择“所有管道”“更新”。

所有管线都以单线形式显示。

三、在正交图形中将具有特定特性的管线显示为单线的步骤

1.在“正交”树状图中，展开项目和“正交图形”文件夹。

2.在项目管理器中，单击“正交图形”选项卡。

3.双击正交图形以将其打开。

4.单击“正交视图”功能区上下文选项卡 “单线管道”面板 “单线工具”。

5.在正交图形中，选择正交视图。

6.从弹出菜单中，选择“按特性”。

7.指定特性名称（例如，Service）。

8.指定特性值（例如，CWR）。

9.选择“更新”。

与指定特性匹配的管线以单线形式显示。

四、关于更新正交图形

当原始三维模型发生更改时，可以更新正交图形。

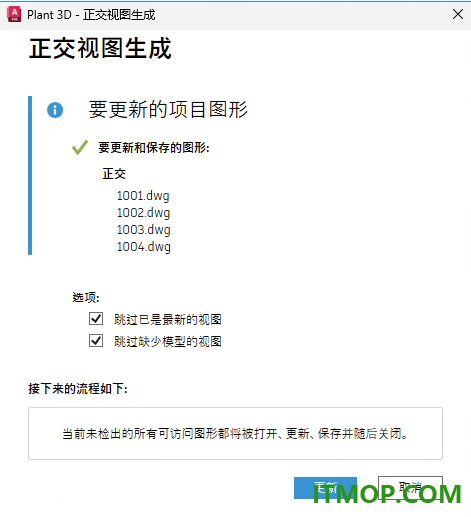

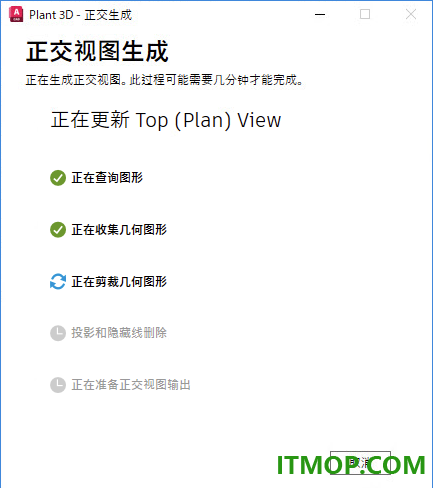

“正交视图生成”对话框将跟踪在单个正交图形中更新单个正交视图或多个正交视图时生成正交视图的进度。

为获得最佳性能，在正交视图生成过程中，请不要在应用程序内执行其他操作。若要停止正交视图生成过程，请在“正交视图生成”对话框中单击“取消”。

更新多个正交图形

可以跨多个正交图形或整个项目更新正交视图。“正交视图生成”对话框用于跟踪更新多个正交图形时生成正交视图的进度。它会显示项目图形的列表，便于您区分可更新的图形和不可更新的图形。该对话框还包含两个用于加快生成正交视图过程的选项：

跳过已是最新的视图：此选项会忽略在正交视图生成过程中已是最新的视图。

跳过缺少模型的视图：此选项会忽略在正交视图生成过程中缺少模型的视图。

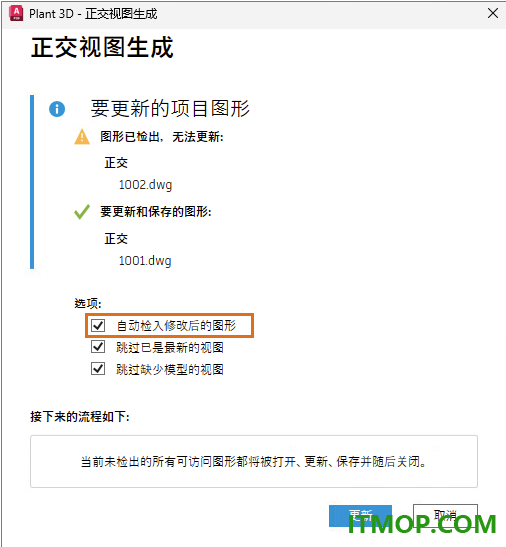

对于协作项目，无法更新由其他用户检出的正交图形。此外，通过“自动检入修改后的图形”选项可以在正交视图生成过程结束时自动检入所有受影响的正交图形。

五、关于 OrthoCube

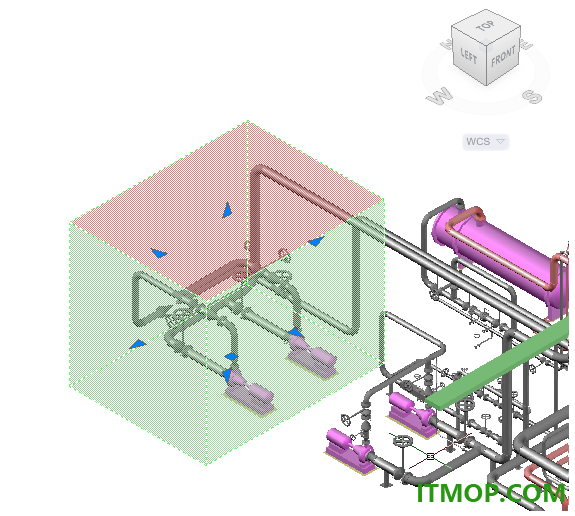

OrthoCube 是用于定义正交视图外部边界的半透明的框。可以使用 OrthoCube 夹点调整立方体的标注和放置。亮显的平面（红色）显示当前的投影视图，例如：俯视图。

您可以创建不规则的形状（折弯 OrthoCube）以排除本来会被包含的管道。

下面是折弯 OrthoCube 的示例。

可以保存、命名 OrthoCube，还可以在需要它们时从 OrthoCube 库将其重新加载。
