Autodesk Inventor Tolerance Analysis 2027

autodesk inventor Tolerance Analysis 2027提供公差分析功能，可以在这款软件上分析零件的公差数值，软件基于Inventor开发，用户在Inventor软件上设计零件就可以在这款软件不断增加新的公差数值，可以分析零件公差增加以后是否会导致无法装配，让用户在设计阶段就可以优化你的零件设计方案，避免设计完毕以后的零件无法装配，软件界面功能还是非常简单的，支持叠加设置功能，可以在软件新建叠加内容，可以添加新的要素，可以添加偏移数值内容，添加完毕就可以开始分析参数，并且生成报告内容，需要的朋友就下载吧。

软件功能

1、CAD 嵌入式集成

直接在 Inventor 环境中工作，无需将几何数据导出到第三方软件。

2、一维公差栈分析

对零件在单一线性方向（如 X 方向）的累计尺寸误差进行分析。

3、计算装配公差

计算关键尺寸的公差区间，确保组件满足配合与机械性能。

4、优化制造公差

在功能性和成本之间找到平衡点，在满足性能的同时避免过度设计。

5、报告和指导

提供可视化的报告，帮助用户理解公差分析结果并指导设计优化。

软件特色

1、autodesk Inventor Tolerance Analysis 2027提供简单的调用方式。

2、可以直接在Inventor软件中显示一个扩展的功能菜单，可以快速计算公差内容。

3、中文界面，软件提供中文场景，可以在软件中看懂全部公差分析的功能。

4、支持定义默认公差功能，可以通过这款软件设置一个默认的零件公差。

5、公差分析，软件提供简单的分析功能，选择一个零件就可以开始分析公差。

6、报告查看功能，在软件可以显示分析的报告内容，随时查看零件是否有问题。

7、在软件查看公差变化，不断添加新的公差数值，可以添加多种叠加公差。

8、Inventor Tolerance Analysis 让用户可以在设计阶段分析不同的零件公差。

9、数据导入导出功能，可以在软件加载新的公差报告数据，可以导出公差数据。

安装方法

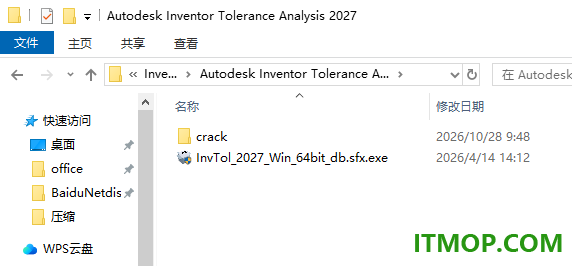

1、启动InvTol_2027_Win_64bit_db.sfx.exe就可以直接显示安装的过程。

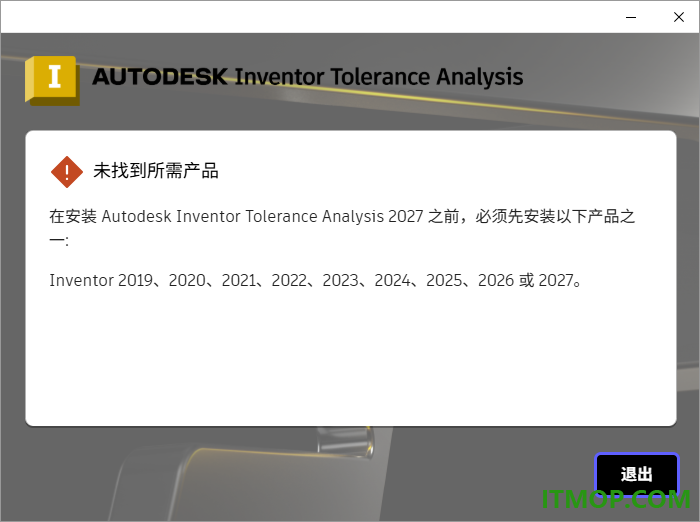

2、需要保证电脑已经安装其他版本的“Inventor”软件，这样才能加载公差分析工具。

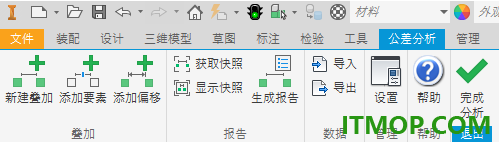

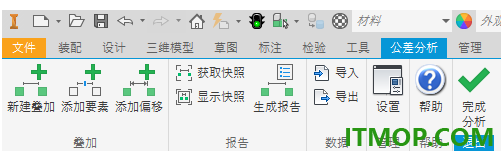

3、安装完毕就可以启动你的Inventor，在顶部的菜单就可以找到“公差分析”。

官方教程

一、定义公差分析设置

单击“环境”选项卡上的“公差分析”进入“公差分析”环境。在“公差分析”选项卡的“管理”面板上，单击“设置”以打开对话框，然后指定适当的默认公差。

默认公差

以公制 (SI) 和美国常用 (USC) 测量系统指定默认值。如果装配中的零件使用不同的测量单位，则在与零件单位相同的测量系统中为单位定义的公差将转换为该零件中的等效值。例如，如果叠加中的某个零件使用厘米，而“毫米”选项卡上的线性尺寸标注的默认公差为 0.1，则在零件中定义的任何线性尺寸标注将具有默认公差 0.01 厘米。我们建议您让 Tolerance Analysis 使用在 CAD 文件中定义的单位来自动管理模型中的单位差异。

对于线性和尺寸标注，假设为对称 ± 公差。

默认目标质量（分析类型）

指定用于每个新叠加定义的分析的默认类型。在定义每个叠加后，可以更改其定义，因此，如果您通常执行 RSS 或更常规的统计分析，则仅应更改此设置。

默认统计质量指标和值

指定最常用于统计分析的质量指标及关联的质量目标。可以更改定义的每个叠加的此设置。

模型选项

“默认 Cp”设置默认假设，该假设定义叠加中每个尺寸标注的统计分布。

其余条目定义模型和报告中使用的公差标注和尺寸标注的比例和颜色特性。

二、生成报告和导入导出数据的步骤

生成报告

生成报告或导出数据之前，您应检查结果，以确定分析是否符合您的要求。在创建捕获快照图像之前，应排列尺寸标注，旋转视图，并调整显示中的缩放以便显示要包含在报告中的详细信息。

完成后，请在“报告”面板中执行以下操作：

单击“拍摄快照”以保存该图像。

除非您使用新快照替换该图像，否则 Tolerance Analysis 将在所有报告中都使用该图像。

注： 可以为每个叠加创建唯一的快照。若要保存顶级部件的快照以显示所有叠加的公称值，请先激活“摘要”表，然后再获取快照。

单击“显示快照”可查看当前快照。

单击“生成报告”可创建报告。

浏览到要将报告文件保存到的位置，然后在对话框中单击“保存”。将在指定位置创建一个文件夹，其中包含结果的 .html 文档和 PNG 图像。在保存报告后，HTML 文件将会显示。

导入和导出公差数据

默认情况下，Tolerance Analysis 会将叠加数据保存在模型文件中。当您下次在“公差分析”环境中打开模型时，会自动加载这些数据。您也可以使用下面的工作流来保存和管理不同的公差和尺寸标注方案。

也可以单击“数据”面板中的“导出”以将数据保存到扩展名为 ITOL 的 XML 格式的文件中。

单击“导入”以加载 ITOL 数据。
