autodesk inventor professional 2026 64位中文版

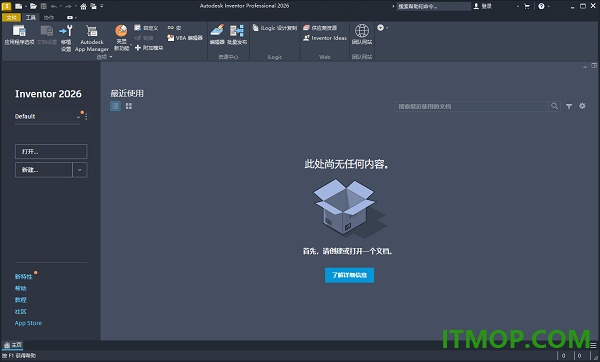

inventor Pro 2026提供简单的模型设计功能，可以在这款软件设计各种零件模型，您可以在软件上设计单体零件，也可以设计组装类型的零件，以后可以将多个零件组装在一起，这样就可以设计一种多结构的复杂零件，方便你在这款软件设计制造一台完整的设备，官方提供的设计功能还是非常强大的，启动软件就可以开始绘制新的图纸，支持创建二维形状几何、绘制三维曲线、创建、锁定样条长度并编辑样条、编辑草图几何体、将草图文本转换为草图几何体，提供的功能还是非常多的，让用户可以在inventor Pro 2026软件更好设计零件图。

inventor Pro 2026新版功能

一、Inventor 2026.3 的新内容（2026.3 的新内容）

请查看本次Inventor版本的最新更新

二、Inventor 的模型状态增强

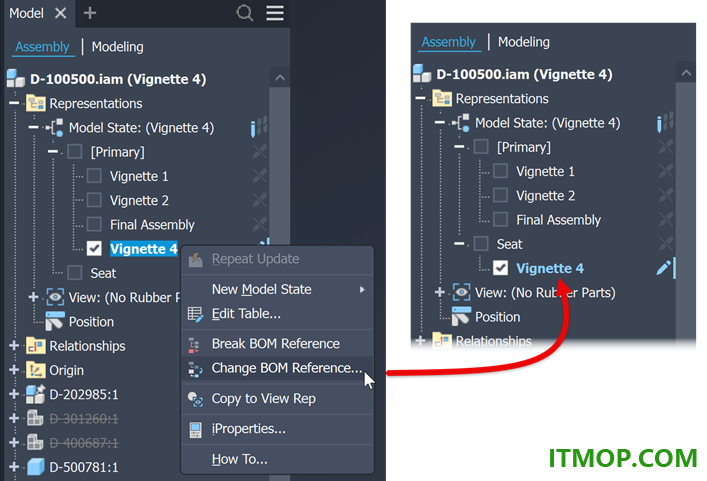

请使用以下右键（上下文）菜单命令来管理模型状态关系。通过这些命令，你可以将模型状态嵌套在另一个模型状态中，改变哪个模型状态在层级上高于某个模型状态，或者打破两个模型状态之间的层级关系。

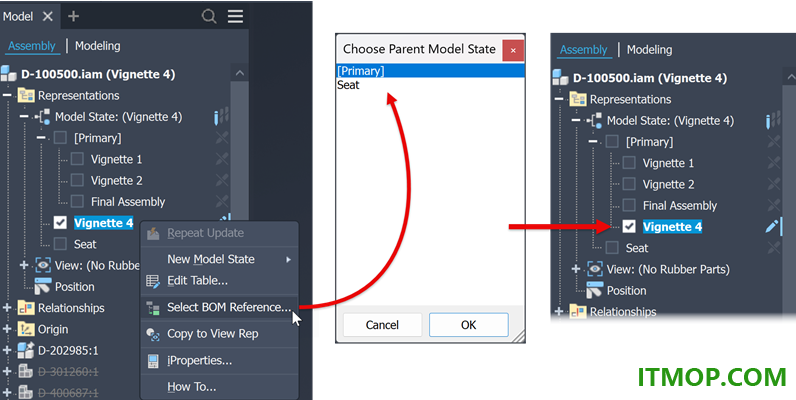

选择BOM参考文献......显示可作为父模型状态的可用模型状态列表。选择想要的父系统并点击确定。模型状态作为所选父模型状态的子体被委派。

三、AnyCAD for Inventor

参考未来（较新）版本的发明者零件和装配文件

你现在可以在 Inventor 2026 中引用 Inventor 2027 的零件或装配文件。

您必须安装 Inventor 2026.3 才能支持打开 2027 的零件和装配文件。通过autodesk桌面应用或

使用“打开”、“放置”或“衍生”命令来创建对新版本 Inventor 零件或装配文件的引用。

迁徙：如果你打开并保存文件到新版 Inventor（或使用任务调度器迁移带有未来版本引用的文件），新版本的引用会迁移到标准的 Inventor Place 和 Derive 关系中。

四、翻译器支持以下内容的导入：

Catia V5 from Catia V5-6R2025

Creo 12

Granite 18

NX2406

solidworks 2026

软件特色

1、inventor Pro 2026提供模型设计功能，可以在这款软件上设计零件模型。

2、支持仿真功能，可以在软件上仿真分析当前的零件，分析零件的耐久度。

3、多种参数内容，在软件编辑不同的零件参数，为用户设计不同类型的零件。

4、属性编辑，绘制的零件图形都是可以编辑属性的，可以将不同的图形添加到模型。

5、参数化建模，inventor Pro 2026为用户提供更方便的参数编辑内容，利用不同的参数建模。

6、钣金设计功能，软件也提供钣金建模功能，在软件随时创建新的钣金。

7、支持装配体设计功能，在软件设计新的装配体零件，在软件对不同的装配体处理。

8、多种曲面设计功能，inventor Pro 2026可以在软件上设计曲面类型的实体。

9、管件库资源添加，官方提供很多管件资源，直接调用已有的管件添加到设计区域。

10、多种管件标准内容，软件提供大量符合国际标准的管件，支持ANSI、DIN、ISO等标准。

Inventor Pro 2026安装激活说明

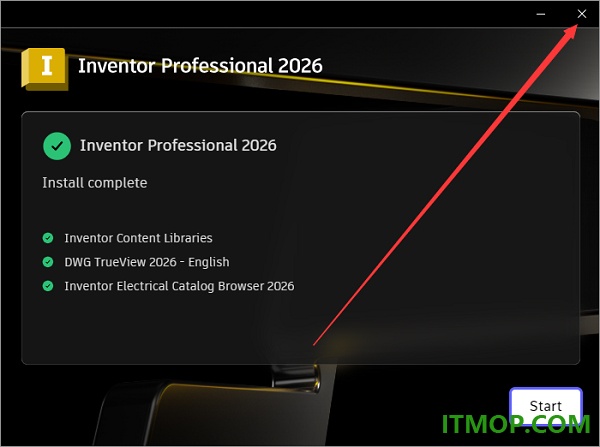

1、正常安装好autodesk inventor professional 2026 64位软件后，不要运行软件，不要运行软件，不要运行软件；

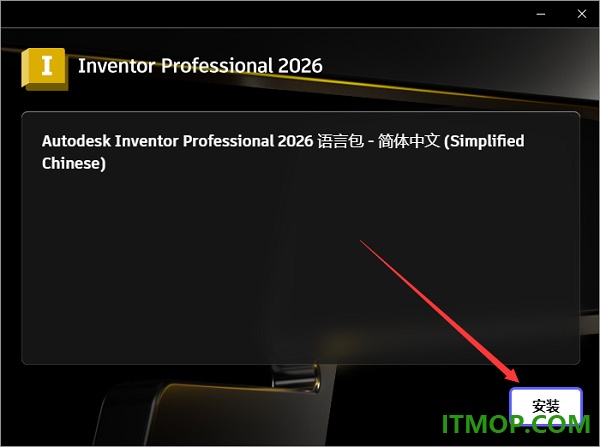

2、再安装好简体中文语言包；

3、以管理员身份运行补丁文件AdskNLM.exe；

4、如果360误报，请添加信任；运行过程会出现频闪，没关系，静待界面自动加载；

5、成功，弹出对话框，点击OK；

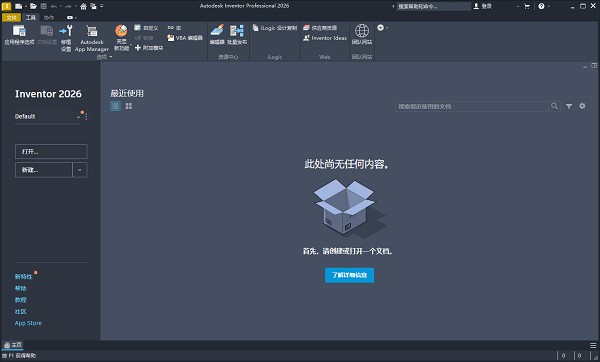

6、右键以管理员身份运行软件，启动Autodesk产品，选择网络许可证，完！

(部分产品选择网络许可证后，还需选择本地服务器，输入127.0.0.1)

官方教程

一、制作钣金轮廓法兰

你可以创建一个轮廓法兰，指定其尺寸，并用自动斜切法兰制作多边轮廓法兰。

新动态：2026

该命令使用属性面板界面来创建和编辑功能。

属性面板提供了更强的工作流程，并消除了标签界面。所有物业面板共有某些控制措施。有关常见控制的详细信息，请参见关于物业面板。

预设是预先存在的参数集，选择后会应用到功能上。预设用于大多数基于属性面板的命令。更多信息请参见。用来处理预设。

当你操作属性面板时，选中的行会高亮以确认你正在编辑的位置。高亮由配色方案应用选项设置控制。你可以修改设置来管理你的颜色偏好。

注：配色方案修改适用于整个发明家。

属性面板只显示你选择条件所需的参数。当法兰作为基础特征时，只有某些参数会显示。当法兰成为附加功能时，选项会根据你在物业面板下行时的选择显示。

提示：

将光标悬停在任何输入字段上即可查看参数及其值。

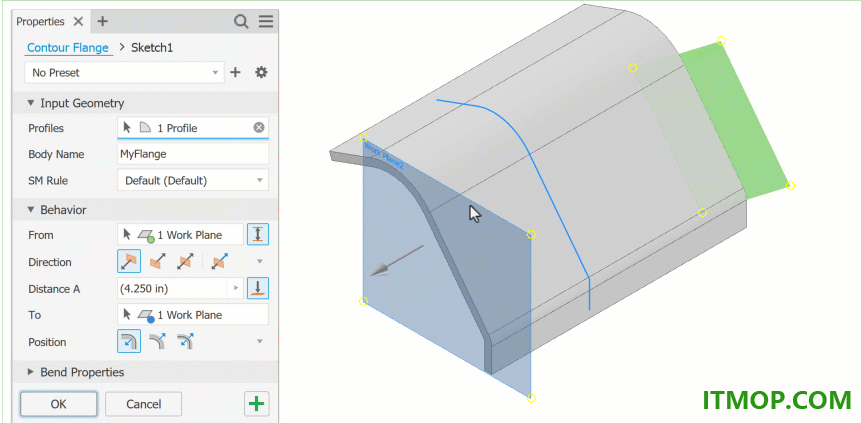

二、创建一个基础特征轮廓法兰

1.在色带上，点击“钣金”标签-“创建面板-法兰。

2.（可选）使用你之前从轮廓法兰功能创建的预设。

3.在输入几何组中，执行以下操作：

个人资料。如果存在有效的开放配置文件，则会自动选择。如果有多个选项，请选择一个开放的个人资料。如果没有配置文件，你会被放置在草图环境中创建配置文件。

身体名称。仅在使用新实体时显示。接受默认命名或指定名称。

SM规则。选择使用钣金规则。

4.特征配置组仅在所选IDE文件依赖于几何体引用（如边缘或面）时显示。选择所需的放置几何形状，并继续定义法兰参数。

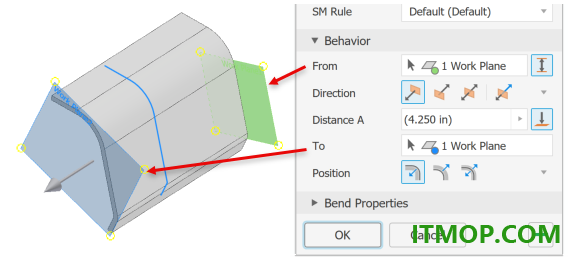

5.在行为组中，根据需要指定以下参数：

来自。默认情况下，使用剖面草图平面。

中间。指定不同的From和To终止。有效的输入包括面、点或功点。

注：使用Between时，Direction和Distance是由From和To选择定义的参考值。

方向。指定法兰方向，选择以下几项：

距离A。指定轮廓法兰的长度。

距离B。显示需要第二个距离值时。具体说明距离。

去。选择一个工件或平面面作为法兰终端。距离是使用 To 时的参考值。

位置。指定轮廓的侧面，法兰是哪一侧形成的。

默认情况下，配置文件作为内部边缘。

翻转则将轮廓作为外缘。

对称定义了与剖面等距偏移的距离。

6.在弯曲属性组中，你指定了弯曲半径和展开规则。

7.点击确定结束法兰创建，或+应用继续添加等高法兰。

注：你也可以用这种方法在现有实体上创建一个等高法兰作为新实体。

在现有的实心上创建一个轮廓法兰

你可以在现有的金属板面上加一个轮廓法兰。在与轮廓法兰边缘垂直的面上创建草图轮廓。

1.在色带上，点击“钣金”标签-“创建面板-法兰。

2.在输入几何组中，执行以下操作：

个人资料。如果未自动选择，请选择一个开放的个人资料。

（可选） 新固体。如果轮廓法兰是新实体，与所选实体分开，则选择。

身体名称。仅在使用新实体时显示。接受默认命名或指定名称。

SM规则。采用了有效的钣金样式规则。如果选择了新实体，选择使用钣金规则。

3.在行为组中指定以下参数：

宽度范围

沿着选定的边缘。选择此选项，沿选定边添加等高法兰。

边集是一组边缘，其中增加了等高法兰。边缘选项是根据每个边缘集定义的。

Edge Loop 将选择优先级设置为 edge loop。选择一条边，所有连续的边也会被选中。

添加边集会创建一个新的边集条目。选择要包含在集合中的边。这使得可以定义具有不同宽度终端的多个法兰。

对于每个边集，你可以指定定义法兰的方法。

Edge用整个边缘做法兰。

宽度。指定边宽。法兰从边缘中心对称地放置。

中间。使用这个选项在两个元素之间创建一个法兰。元素可以是点、工作面或面。

偏移使用此选项为法兰两侧指定偏移值。

使用清除选择来移除选择集。

从草图平面。指定轮廓法兰将从剖面草图平面开始。

来自。指定等高法兰的起始平面。默认情况下，选择了轮廓草图平面。除非使用Between，否则禁用。

介于使用此选项指定不同的起始和终止地点。

来自。指定法兰从哪里开始。

去。选择法兰终止处的一个特征。

方向。指定法兰方向，选择以下几项：

距离A。指定轮廓法兰的长度。

弯曲边缘。选择法兰放置的额外边缘。

位置。指定轮廓的侧面，法兰是哪一侧形成的。

默认情况下，配置文件作为内部边缘。

翻转则将轮廓作为外缘。

对称定义了与剖面等距偏移的距离。

4.在弯曲属性组中使用规则默认值，或者指定你想使用的弯曲半径、展开规则、起伏形状和弯曲过渡。你可以用显式值或方程修改一些参数，或者接受默认设置

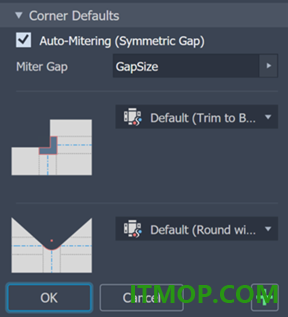

在角落默认值组中使用规则defaults，或设置自动斜切选项、角形和角位起伏。从对应列表中选择角落选项。

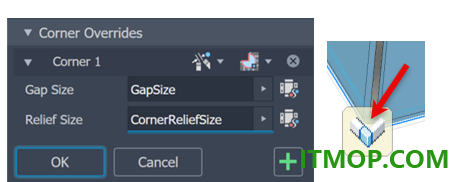

在画布中，对于多边法兰，可以通过角覆盖来指定单个角点参数。点击一个角形符号，填充属性面板中的角。然后，调整角位设置，调整弧度、形状、间隙大小和弧度大小，以符合你的需求。

要启用间隙和浮雕大小字段，请点击字段旁的默认图标。

要添加更多轮廓法兰，请点击+应用。如果你完成了，请点击确定。

更新日志

修复的问题

附加模块 - 三维标注

解决了通过“常规曲面轮廓公差”浏览器节点进行编辑可能导致 Inventor 意外终止的问题。INVGEN-79240

解决了在创建通用注释三维标注期间使用预设可能导致 Inventor 意外终止的问题。INVGEN-79697

解决了在创建三维标注时应用程序可能意外终止的问题。INVGEN-80213

附加模块 - 三维 PDF

解决了部件草图无法导出为三维 PDF 的问题。INVGEN-27856

附加模块 - BIM 简化

提高了显示用于编辑简化部件的对话框的性能。INVGEN-76123

附加模块 - BIM 转换器

解决了允许从作为转换模型导入的 RVT 文件中删除 revit 类别文件夹的问题。INVGEN-76106

附加模块 - 三维布线

解决了所复制部件的三维布线“放置连接器视图”工作流中的问题。INVGEN-77513

通过向 Inventor 设置中添加了条纹线样式缺少的黄绿色 bmp 纹理，解决了该问题。这确保了条纹样式直接可用。

解决了外观样式编辑器将样式同步到线束零件（导线等）的问题。INVGEN-78216

附加模块 - 资源中心

解决了资源中心“SKF- 带锥形孔”球轴承模板中的问题。INVGEN-29193

解决了盖形螺母模型 DIN 1587 中的问题。INVGEN-60849

解决了螺栓头 ISO 7047 (Z)、DIN EN ISO 7046-2 米字的问题。INVGEN-70635

解决了 UN EN 10219-2 矩形中空截面族表数据的问题。INVGEN-73195

解决了资源中心编辑器的问题：如果文件夹名称包含“点”，现在会阻止创建族。INVGEN-74526

解决了单元颜色问题：对于表达式列，值现在显示为蓝色；对于其他列，则显示为黑色。INVGEN-74895

解决了垫圈 DIN 7349 类别参数映射中的问题。INVGEN-74926

解决了 DIN 571 的轴 iMate 定义有误的问题。INVGEN-76022

解决了 PN-79/M-82018 的族表中的问题。INVGEN-76089

解决了资源中心库移植过程中的问题。INVGEN-76244

解决了以某一种语言复制的资源中心族在其他语言中具有相同表数据（例如“零件代号”和“文件名”）的问题。INVGEN-76504

提高了将资源中心零部件放置到部件中时的稳定性。INVGEN-76706

解决了资源中心库移植过程中的问题。INVGEN-76899

解决了 ANSI L（不等边角）的族表中的问题。INVGEN-77742

解决了用户无法在自定义列范围对话框中键入负值的问题。INVGEN-79960

解决了结构件长度范围中的问题。INVGEN-79972

附加模块 - 设计加速器

解决了在使用摆臂和自定义运动时盘式凸轮提供不正确形状的问题。INVGEN-66890

解决了螺栓联接无法对某些自定义资源中心梁或轮廓钻孔的问题。INVGEN-75268

当从 Autodrop 切换走时可以更改“结构”选项。INVGEN-76740

使用 AutoDrop 中定义的设置启动螺栓联接。INVGEN-76805

解决了螺栓联接钻孔穿过两个零部件的问题，包括终端零部件具有剖切面的情况。INVGEN-81070

解决了公差分析限制中的问题。

解决了孔和轴特征中下直径和上直径的问题。INVGEN-81696

解决了螺栓联接位置不正确的问题。INVGEN-82114

提高了线性凸轮的稳定性。INVGEN-82979
