AutoCAD MEP 2027

autocad MEP 2027官方版提供CAD绘图功能，可以在这款软件上创建新的暖通图纸，可以在建筑中配置暖通管道项目图纸，官方提供风管添加功能，直接在图纸上插入一个风管，可以自定义风管的长度和布置方式，也可以自定义风管的尺寸，基础的参数都是可以自由修改的，并且可以在管道中连接很多暖通的设备，让用户可以快速设计完整的HVAC系统，帮助不同的行业创建暖通方案，软件也提供多种设备添加，可以使用官方提供的设备库快速插入设备，快速布管，快速连接对象，提高用户设计工程图的效率，如果你喜欢AutoCAD MEP 2027就下载吧。

AutoCAD MEP 2027 工具集新增功能

一、对象标高锁定 （2027 版新增功能）

在 AutoCAD MEP 2027 中，“属性”选项板现在允许在放置后锁定某些 MEP 对象标高，从而确保在后续编辑过程中关键标高保持不变。

支持的对象类型包括管道、风管、套管、卫浴管线及其各自的管件。

二、结构杆件坐标 （2027 版新增功能）

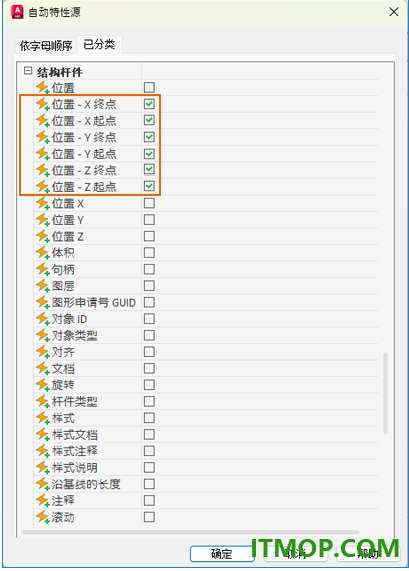

在 AutoCAD Architecture 和 MEP 2027 中，结构杆件的起点和终点 X、Y、Z 坐标现在可以添加为属性集定义中的自动属性源。

使用此增强功能，可以将结构杆件起点和终点坐标属性包含在明细表中，并输出到 Microsoft excel 电子表格或制表符分隔的文本 (TXT) 文件中。

三、质量改进

偶然性崩溃修复：此版本处理并解决了在以下工作流中工作时发生的偶然性程序崩溃或冻结：

使用 LAYERORDER 命令

使用 SetcURRENTproject 命令

使用访问“属性集”数据的 LISP 功能

产品品牌：产品年份现在一致地显示在“开始”选项卡上，并与实际产品年份匹配。

陡坡工具：现在，重复使用陡坡工具可以按预期工作。

属性集：标签曲线的自定义属性集现在可以正确显示其自定义。

IFC：IFC 文件现在可以正确保留所有对象的图层属性。

电缆桥架：现在，垂直 90° 弯曲的电缆桥架已改进方向。

MEP MV 零件

DW144 矩形导管方形弯头法兰零件现在保持预期的几何图形。

各种 MEP 设备构件现在可以正确显示。

四、其他增强功能和更改

布局选项卡切换性能：进行了改进以减少切换布局选项卡所需的时间。

三维图形系统增强功能：由 FASTSHADEDMODE 系统变量控制的三维图形系统 (GSF) 现在提供了更稳定、更高效的体验。这些更新通过更好地支持大坐标、阻挡边、材质、灯光、纹理、阴影、天空和背景，提高了视觉保真度。此外，现在默认启用“真实(快速)”视觉样式。

取消对 AutoCAD Web 版和移动版的支持：此版本中删除了“从 Web 和移动设备打开 (OPENFROMWEBMOBILE)”和“保存到 Web 和移动设备”(SAVETOWEBMOBILE) 功能。如果您以前将图形文件保存到 AutoCAD Web 版和移动版，建议您利用 Forma Data Management 在任意位置存储和访问图形文件。

删除共享视图：共享视图功能已从此版本中删除。如果以前使用过共享视图，建议您利用 Forma Data Management 来存储图形文件并与其他用户共享。

“推送到 Forma Data Management”取代了“推送到 autodesk Docs”：“推送到 Autodesk Docs”功能已更新为“推送到 Forma Data Management”。引入了新的命令和系统变量，用于显示和关闭“推送到 Forma Data Management”选项板。

删除对 MrSID 图像格式的支持：以 MrSid 格式保存的图像文件无法再附着到图形文件。MrSID 图像需要保存为受支持的文件格式并重新附着。

删除对创建 PostScript 文件的支持：PSOUT 命令在此版本中已删除，并且 EXPORT 命令不再支持导出为该格式。如果需要从图形创建 PostScript 文件，请根据所需的输出配置 PC3 文件。

软件特色

1、AutoCAD MEP 2027提供多种系统类型，支持绘制管道系统、绘制辐射采暖系统。

2、支持对象添加，可以在软件上添加管道对象，直接在软件上设计布管方式。

3、丰富的管道样式，可以添加通风管，可以添加软风管，可以添加低压送风管。

4、支持管件添加，官方提供很多管件内容，直接将其插入到绘图区域使用。

5、支持设备添加，也可以在软件上添加暖通的设备，添加机电设备。

6、设备连接，将不同的管道连接到设备，并且可以添加零件，让设备连接更完美。

7、移动设备，管道连接的设备都是可以移动的，将其移动到新的位置布置。

8、智能设备，AutoCAD MEP 2027提供很多智能对象，拖动设备的时候连接的管道也会自动跟随变化。

9、添加选定对象，官方提供的绘图对象还是非常多的，可以使用官方提供的对象快速插入到指定区域。

10、支持修改线路，管道连接的线路都是可以修改的，可以显示直线、弯曲等连线。

11、支持图形编辑，AutoCAD MEP 2027提供很多CAD绘图功能，使用对应的工具修改图形。

12、多种计算功能，可以在这款软件上计算很多风管数据，支持尺寸计算，支持流向计算。

安装方法

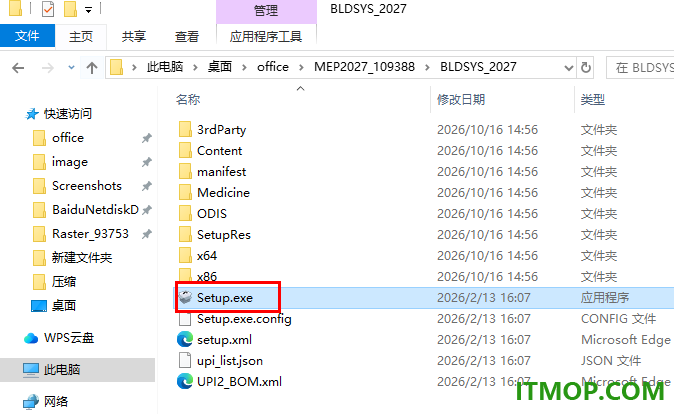

1、启动Setup.exe就可以自动加载官方提供的安装程序。

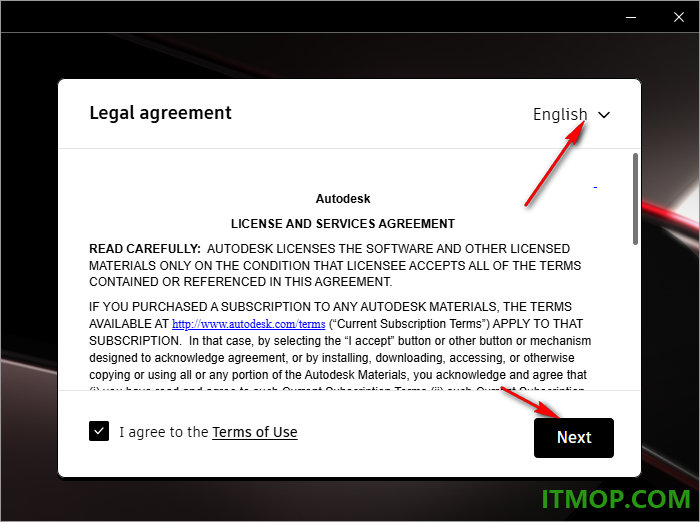

2、如图所示，这里是协议内容，可以在顶部区域切换中文的协议内容。

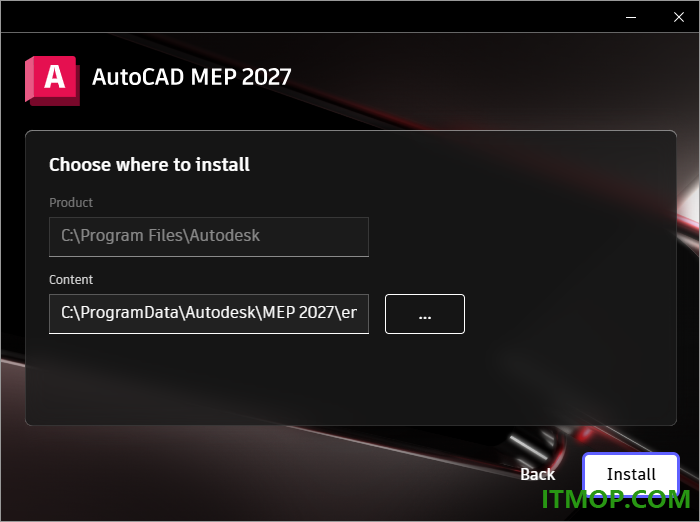

3、设置软件的安装地址，默认安装在C盘，不建议修改地址。

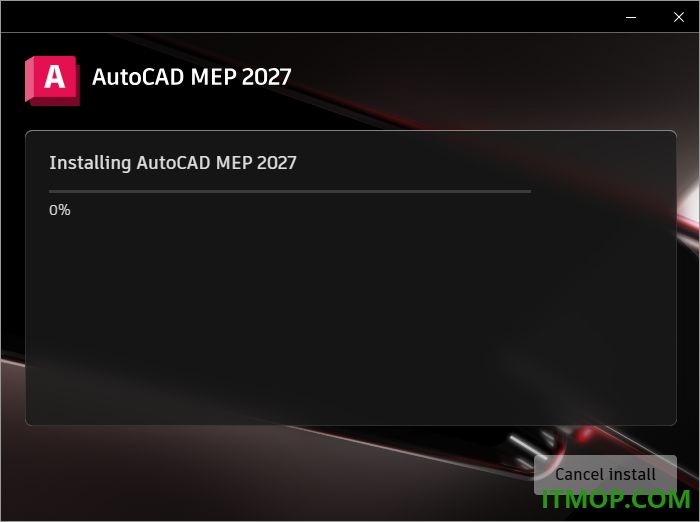

4、如图所示，这里是软件的安装进度条，等待软件安装结束就可以启动。

5、打开电脑上的AutoCAD软件就可以在菜单界面找到新的AutoCAD MEP 2027功能选项。

官方教程

一、关于添加夹点

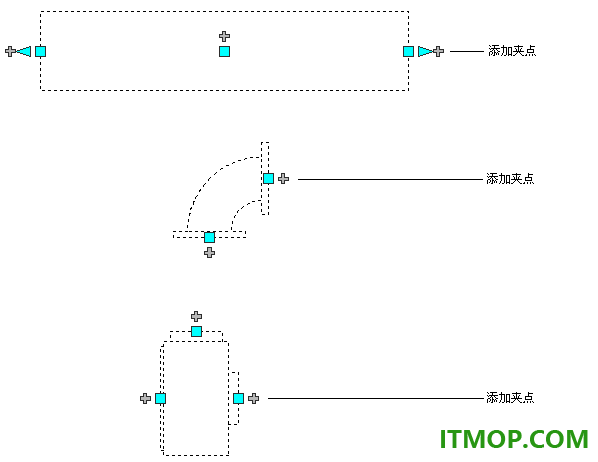

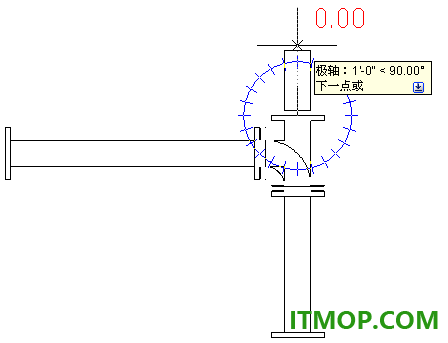

在风管对象上的添加夹点用于绘制风管管路，从而确保对象与风管管路之间的连接。某些管件也包含用于从管件创建新支管的添加夹点。例如，弯头具有添加夹点，使用这些夹点可以自动将弯头转换为 T 形三通，然后可以直接从这一新的 T 形三通连接绘制风管管路。现有的风管支管仍然保持与另一个 T 形三通的连接。下图介绍了风管对象上的添加夹点。

从上到下依次为：风管管段、弯头管件和变风量空调出风正压送风系统的添加夹点

位于管路中点用于创建新支管管路的添加夹点。

已连接好的 90 度管件上用于创建新支管的添加夹点。

二、关于基本特性

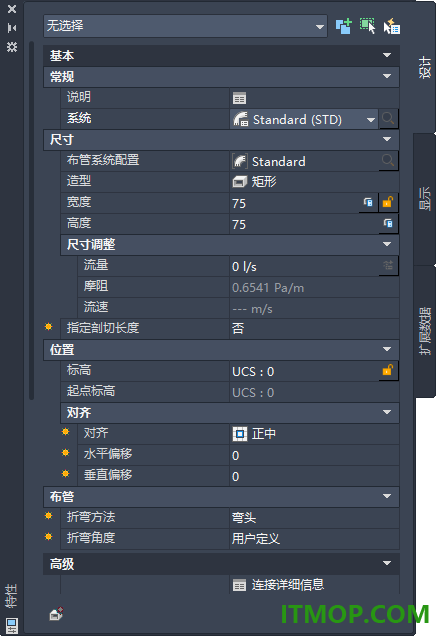

使用“特性”选项板添加风管的基本特性。

默认情况下，基本特性显示在“风管特性”选项板上。

注： 在下表中，与添加风管相关的特性前面带有一个星号 (*)，与软风管相关的特性前面带有两个星号 (**)，与风管管件相关的特性前面带有三个星号 (***)。这些特性仅在添加相应的对象时才可用。

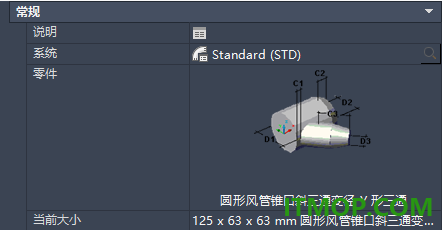

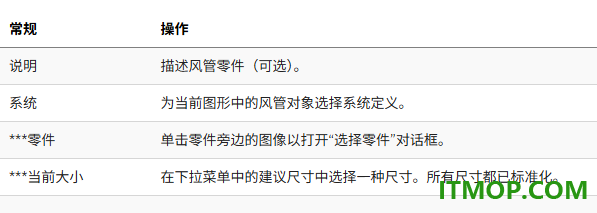

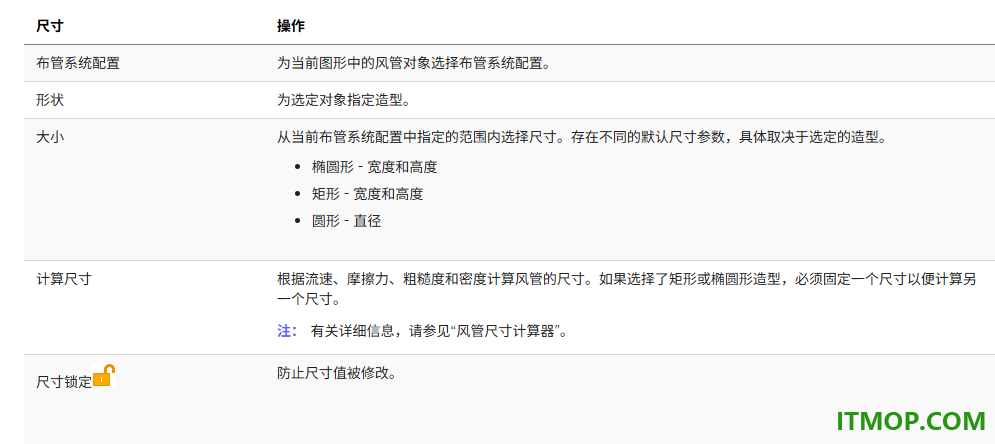

风管管件的常规用户界面

布管系统配置：为当前图形中的风管对象选择布管系统配置。 标准（默认）；从目录创建的选择

形状 ：为选定对象指定造型。 矩形（默认）；随后为上次使用的造型

大小 ：从当前布管系统配置中指定的范围内选择尺寸。存在不同的默认尺寸参数，具体取决于选定的造型。

椭圆形 - 宽度和高度

矩形 - 宽度和高度

圆形 - 直径

已选择上次使用的值

计算尺寸： 根据流速、摩擦力、粗糙度和密度计算风管的尺寸。如果选择了矩形或椭圆形造型，必须固定一个尺寸以便计算另一个尺寸。

尺寸锁定

防止尺寸值被修改。

解锁（默认）

锁定

***连接 ：自定义想要添加的管件的尺寸。

*流速 ：从连接到风管管路的多视图零件读取流速，也可以输入流速。 0（默认）。如果风管连接到多视图零件，流速将自动刷新。

*摩擦力： 根据在样式管理器中的“风管系统定义”部分中的定义，显示选定对象的摩擦力的值（只读）。

*流速 ：根据在样式管理器中的“风管系统定义”部分中的定义，显示选定对象的流速的值（只读）。

剖切长度

如果指定“是”，则可以指定一个尺寸作为“剖切长度”。选择“否”会隐藏“剖切长度”特性。

三、在图形中放置风管多视图零件的步骤

1.在 HVAC 工作空间中，依次单击“常用”选项卡-“构建”面板-“设备”下拉菜单，然后从列表中选择一种设备。

“添加多视图零件”对话框将显示与选定工具相关联的文件夹位置处的当前零件目录。

2.在“零件”选项卡上，在文件夹中选择一种零件子类型。

3.单击“详细信息”查看可用尺寸。

4.选择“显示/隐藏其他零件参数”以展开参数表格的内容。

5.单击“零件过滤器”选项卡，然后在“按标注过滤”下输入所需标准。

提示： 零件目录和内容位置确定您可以添加的零件。如果添加的零件不可用，可以使用构件编辑器创建自定义零件。

6.选择一个零件作为“零件尺寸名称”。

7.指定一个值作为“标高”。

8.如果可以为零件指定风量值，请单击“流量”选项卡。对于出风设备，在“流量”中输入风量值。对于送风设备，输入每个接头的风量值。

9.在图形中指定一个插入点，并使用指南针指定旋转角度。

10.按 Enter 键结束命令。

更新日志

AutoCAD MEP 2027.0.1 Update

修复的问题

修复了以下缺陷：

内容浏览器和目录

通过复制和粘贴创建新目录条目后，在重新生成目录期间，原始目录不再显示为删除自身。

“内容浏览器”现在可以正确加载，并且不再报告错误的文件格式错误。

构造标签

在 AutoCAD MEP 中使用美国英制配置时，向构件添加标签不再损坏它们。

特性集和列表定义

现在可以将多个特性集 (PSET) 添加到一个对象，即使同一个特性集已应用于多个对象也是如此。

从数据快捷方式创建引用时，列表定义不再重复。

单位和立面标签

将逗号指定为默认或自定义分隔符时，标高标签中的小数分隔符不再更改为句点。

当 INSUNITS 设置为英寸时，使用 WBLOCK 后图形单位不再更改为毫米。

项目浏览器

APJ 象形图现在可以正确显示在项目浏览器中，而不是仅显示为文件夹结构。

帮助

现在，Autodesk Assistant 选项可以正确显示在 AutoCAD MEP 的“帮助”下拉菜单中。

注意： 这仅适用于英文产品版本。

二维剖面

现在，创建、编辑和更新二维截面的速度更快。
