caxa cad电子图板2027中文特别版

caxa cad电子图板2027中文特别版提供零件绘图设计功能，如果你需要加工一个新的零件，可以直接在这款软件设计相关的图纸，有图纸以后就可以开始安排生产和加工方案，软件提供简单的CAD绘图功能，新建一个项目就能在主界面使用直线工具、多线段工具、圆形工具、弧形工具开始绘图，绘图的过程也可以插入很多标准内容，可以将尺寸数据输入到设计界面，也可以添加一些注释内容，让其他人更好看懂你的零件图纸，软件提供的设计方式都是非常简单的，官方已经内置了大量的模型，在插入菜单就可以找到螺钉、螺母、螺栓等构件图形，可以一键插入零件图，提高设计效率。

新版功能

CAXA CAD电子图板2027 新增功能

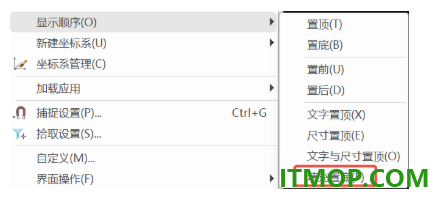

新增填充置底功能

使用填充置底功能可以将当前文件中的填充类对象包括剖面线、填充、渐变色等置底显示。

填充功能增强

新增“拾取边界”方式，支持框选一个或者多个封闭实体生成填充，也可以点选若干个封闭实体生成填充。

圆角功能增强

新增支持射线、构造线、直线之间的圆角操作。

剖面线和渐变色功能增强

在拾取边界方式时，支持设置“允许的间隙公差”

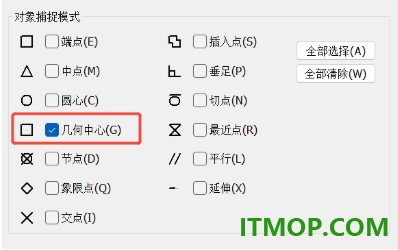

对象捕捉功能增强

捕捉选项中增加“几何中心”，支持识别并捕捉闭合样条、多段线的几何中心（重心）。

通过调整系统变量PLINEGCENMAX的值为0~10000000，可以设置线条的最大数量，用于控制是否捕捉几何中心

多段线功能增强

通过读入数据方式生成多段线时，数据形式新增对极坐标的支持。如：

首位“@”符号表示为相对上一点的坐标，首位无“@”符号表示为绝对坐标，“<” 符号表示为极坐标分隔符，极坐标必须为相对坐标（@ 距离 < 角度）。

编辑多段线功能增强

增加键盘命令PEdit、PE启动该功能，并且在合并操作时支持设置是否将孤立曲线转换为多段线。

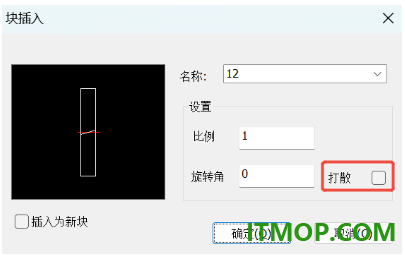

块插入功能增强

“打散”选项支持记忆功能状态：

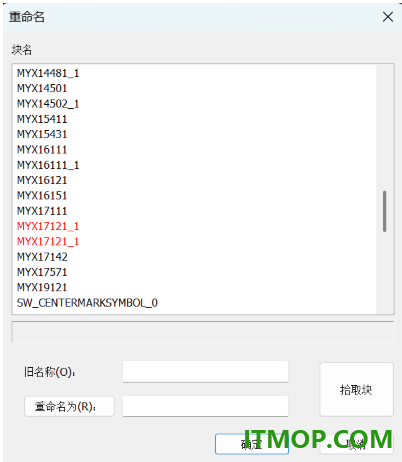

块重命名功能增强

支持高亮显示当前文件中存在的同名块，并可以重新命名。

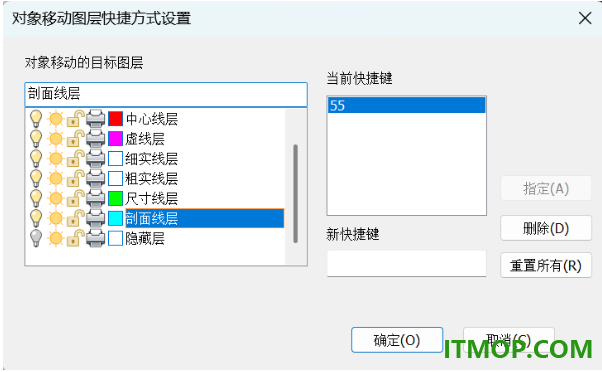

新增切换当前图层功能

支持使用“移动对象图层快捷设置”设置的快捷键快速切换当前图层：

输入快捷键并且按下回车后如果不选择对象，而是直接回车或者右击则将与快捷键绑定的图层设置为当前图层。

图层功能增强

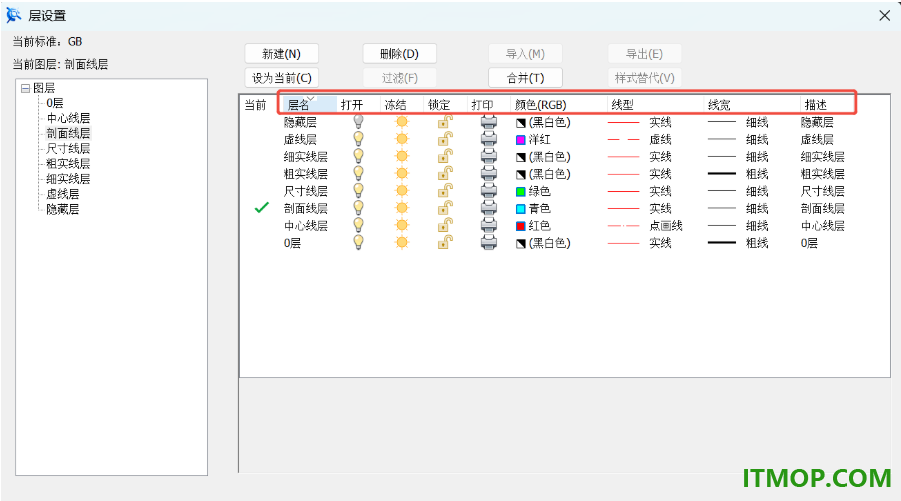

图层设置时，新增支持点击“当前”、“层名”、“打开”、“冻结”、“锁定”、“打印”、“颜色”、“线型”、“线宽”和“描述”等表头进行排序。

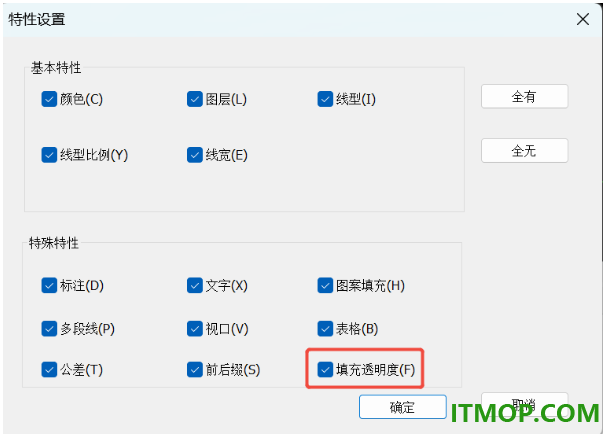

特性匹配功能增强

新增了对填充透明度的支持

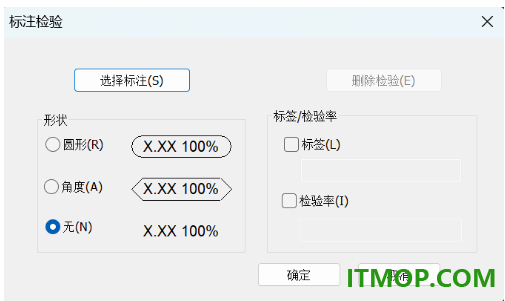

新增标注检验功能

支持为选择的尺寸标注添加检验符号，设置标签及检验率。

也可以选择尺寸标注后，在特性面板中修改相关的尺寸检验信息。

软件特色

1、分解属性为文字:将选定的块参照分解，块中包含的属性对象值转换为文字对象

2、块扩展属性定义:定义可以被附加到块引用对象上的扩展属性名称列表

3、构件库实例：支持洁角、止锁孔、退刀槽、滚花、倒圆与倒角等构件内容

4、支持单边吉角、两边吉角、单边止锁孔、双面止锁孔、孔根部退刀槽、孔中部退刀槽

5、砂轮越程槽构件：磨外圆、磨内圆、磨外端面、磨内端面、磨外圆及端面、磨内圆及端面

6、多种螺栓图形，可以在设计零件图形的过程直接插入官方提供的螺栓

7、支持六角头螺栓、其它螺栓、双头螺柱、焊接螺柱，插入之前都可以自定义参数

8、支持GB/T 8-1988方头螺栓-C级、GB/T 10-2013沉头方颈螺栓、GB/T 11-2013沉头带榫螺栓

9、支持GB 902.2-2010电弧螺柱焊用焊接螺柱(RD型)、GB/T 902.1-2008手工焊用焊接螺柱A型

caxa cad电子图板2027安装破解方法

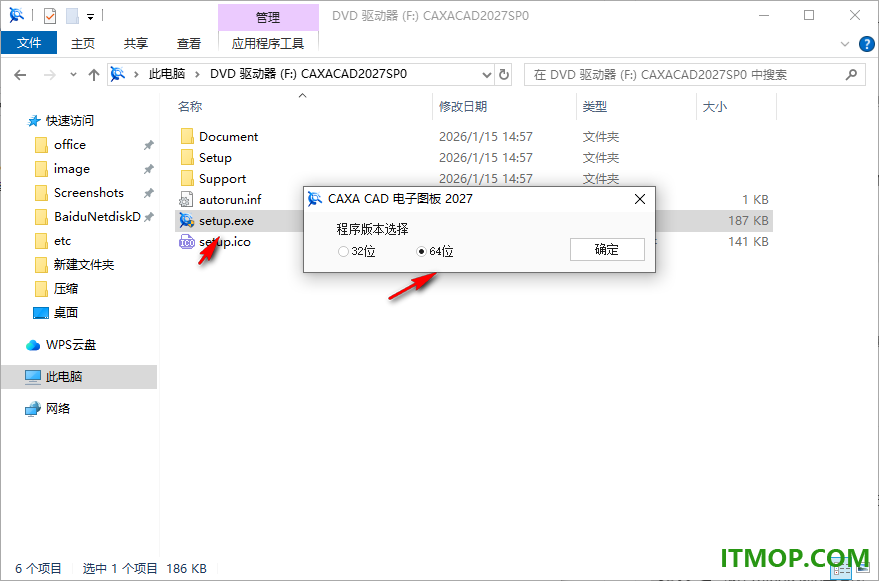

1、打开CAXACAD2027SP0.iso，启动里面的安装程序，选择64位，点击确定。

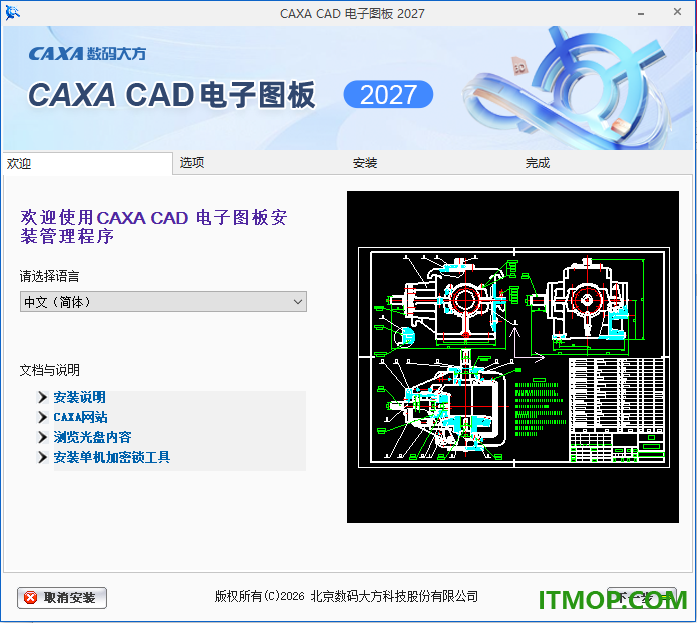

2、弹出安装的引导界面，直接点击右下角“下一步”。

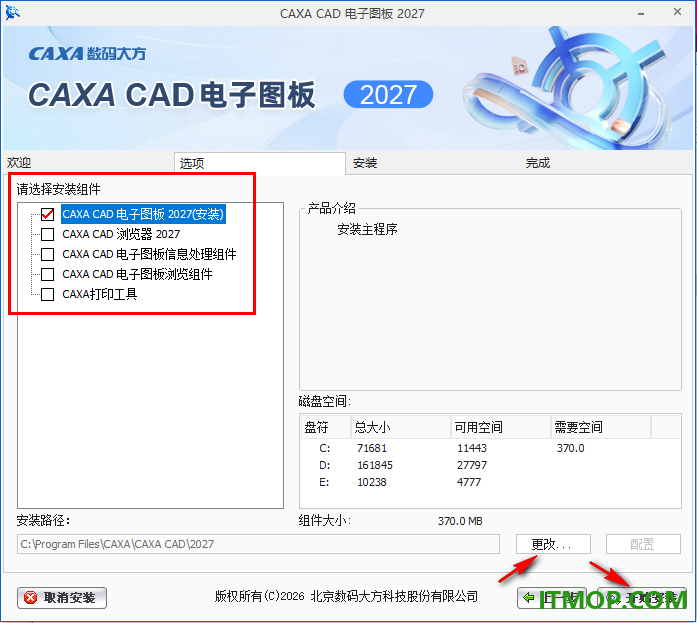

3、这里是组件选择界面，直接勾选第一个就可以了，其他的组件如果你需要就自己勾选吧。

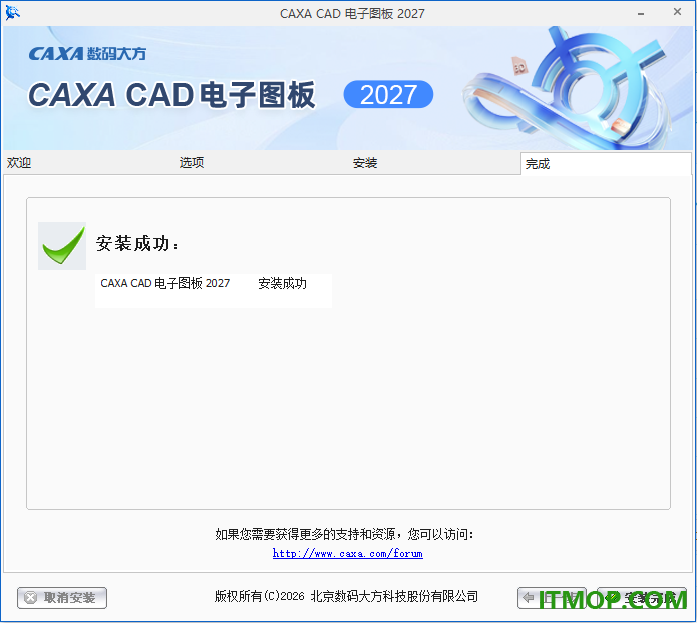

4、提示安装成功，不要启动软件，直接将补丁复制到安装地址使用。

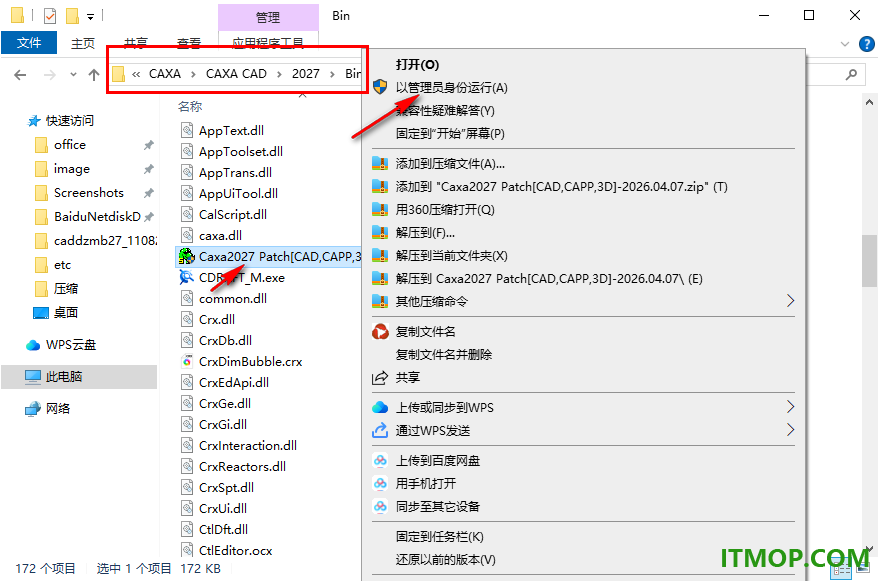

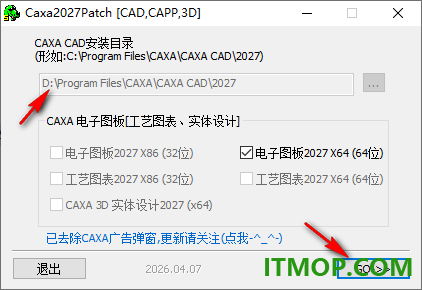

5、补丁是：Caxa2027 Patch[CAD,CAPP,3D]-2026.04.07.exe，选择管理员身份启动。

6、自动定位安装地址，点击GO按钮自动完成破解。

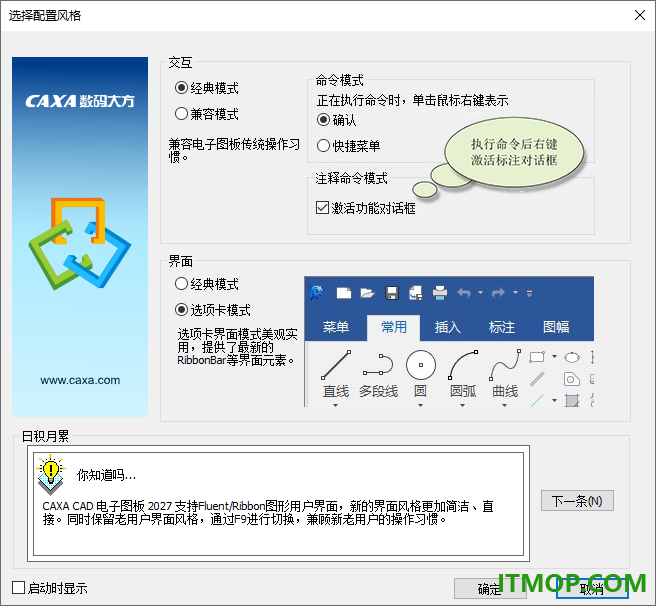

7、随后就可以打开caxa cad电子图板2027，可以选择经典模式。

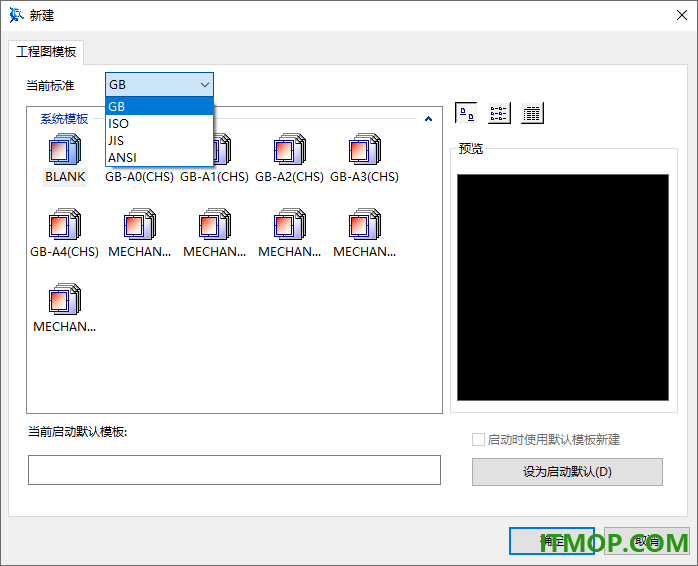

8、项目新建界面，可以在软件选择不同的标准类型，可以选择GB标准。

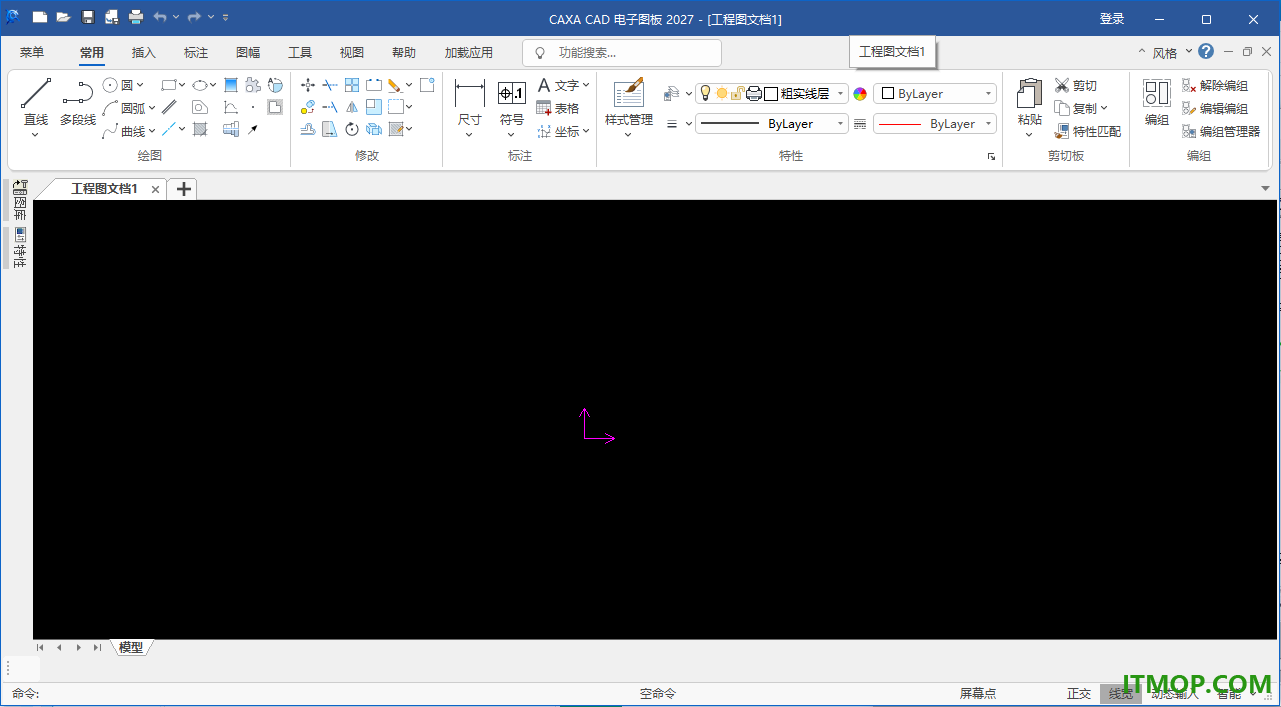

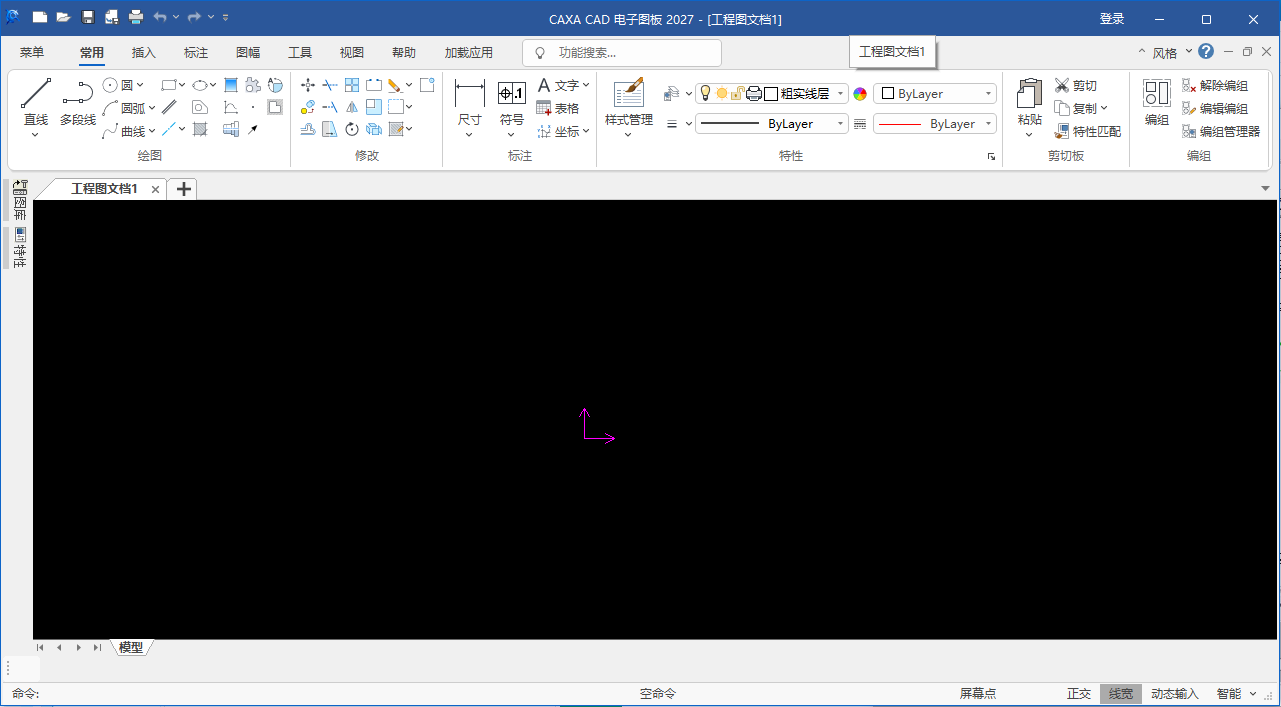

9、这里是设计界面，如果你会使用caxa cad电子图板2027就可以开始编辑项目内容。

官方教程

5.1.3.1 在标准幅面下定制图框

在标准幅面及标准加长幅面下，国标GB/T14689-2008已经规定从A4到A0幅面下各种图框形式的基本参数。此时只需简单地设定参数，即可直接生成符合最新国标的图框。

在当前图纸的图纸幅面是标准幅面时，各个形式的图框内外框边距已由国标规定，因此这时【内外框边距按钮】会被屏蔽。

●装订图框

勾选【装订图框复选框】后，图框左侧的内外框边距会加宽，留出图框装订区；不勾选此项时，图框四边的内外框边距一致。

●对中符号及其定义

对中符号是由图框外框中点为起点，向图框内延伸的粗实线，国标规定一般对中符号嵌入内框5mm。

勾选【对中符号复选框】后，则会在生成的图框中生成对中符号；不勾选此项时，对中符号不会在图框中绘制。

【对中符号自定义按钮】用于自定义各边对中符号的长度，单击该按钮则弹出【对中符号自定义对话框】。

【对中符号自定义对话框】如图5-3所示：

图 5-3 对中符号自定义对话框

在该对话框中可分别设置四方向对中符号的长度。

国标规定，如果普通画法会导致对中符号嵌入标题栏，则嵌入的对中符号应止于图框内框。【对中符号自定义对话框】即可用于此场景。

●剪切符号

剪切符号是位于图纸四角的一种裁剪标记。勾选【剪切符号复选框】，则相关功能被激活，且生成图框会加入裁剪符号；不勾选则【剪切符号】不会在图框中绘制。

裁剪符号有【三角形】和【粗线段】两种形式，鼠标左键单击对应的单选框即可选择。

●图框分区

为了标识和描述图纸方便，很多图框会进行分区。在【幅面设置对话框】中勾选【分区复选框】后在未勾选状态下被屏蔽的分区相关功能就会被激活。

图框分区有有两种模式，即【按分区数】和【按分区尺寸】。【按分区数】模式只需给出分区数量，图框全部分区会按照此分区数均分尺寸。【按分区尺寸】模式则同时给出分区数量和每个分区尺寸，中间的分区会以给出的分区尺寸配置。无论是【按分区数】模式还是【按分区尺寸】模式，均只是按照规则快速给出一套分区尺寸列表。生成列表后，均可以使用【水平分区尺寸自定义对话框】和【垂直分区尺寸自定义对话框】对分区尺寸进行编辑。

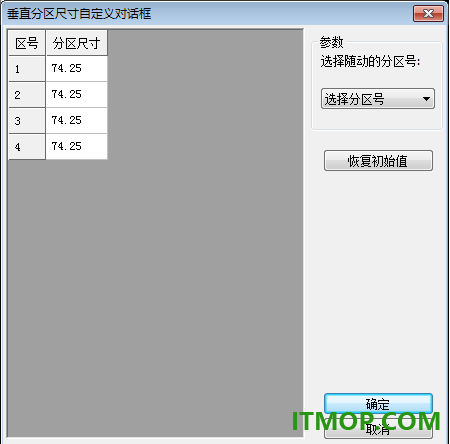

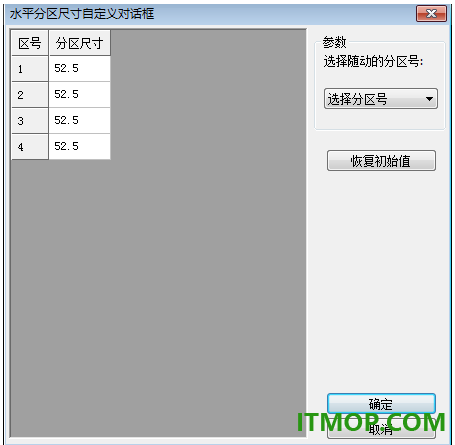

【水平分区尺寸自定义对话框】和【垂直分区尺寸自定义对话框】如图5-4所示：

图 5-4 水平分区尺寸自定义对话框和垂直分区尺寸自定义对话框

全部图框参数设置完成后，单击【幅面设置对话框】的【确定】按钮即可生成图框。

5.1.3 参数定制图框

除调入电子图板自带的图框外，【幅面设置】功能还可以通过设置图框参数来生成符合国标规定的图框。

在默认选中【调入图框单选框】的状态下，【参数定制图框】的全部功能将被屏蔽。在【图框】组中用鼠标单击【定制图框】单选框，【参数定制图框】的功能就会被激活。

参数定制图框界面如图5-2所示：

图 5-2 参数定制图框界面

参数定制图框是，图框的基本幅面信息来自于当前的图幅设置。

5.1.3.2 在用户自定义幅面下定制图框

在用户自定义幅面下，由于没有国标给出的图框内外框边距，因此这时要自行定义内外框边距。

当图纸幅面选择【用户自定义】时，【内外框边距按钮】会被激活。相应地，由于此时内外框边距完全由用户自定义，装订图框已失去意义，因此【装订图框复选框】回被屏蔽。

鼠标左键单击【内外框边距按钮】就会弹出【内外框边距自定义对话框】。

【内外框边距自定义对话框】如图5-5所示：

图 5-5 内外框边距自定义对话框

在该对话框内可以设置各方向内外框边距。

用户自定义幅面下其它功能的应用与标准幅面下类似，在此不再赘述。
