caxa cad电子图板2022sp0官方版

caxa cad电子图板2022sp0官方版提供很多零件绘图功能，可以在软件上绘制三相异步电动机、电磁调速电动机、六角头螺栓、双头螺柱、焊接螺柱、推力圆锥滚子轴承、外球面球轴承，新建一个项目就可以开始调用CAD工具开始绘图，在常用菜单界面就可以找到直线、多线段、圆、曲线等工具开始绘图，如果你会基础的CAD绘图能力就可以在这款软件轻松创建零件图纸，软件界面都是中文，并且提供了帮助文档，让新用户可以快速学习零件绘图的方法；软件也提供图库快速插入功能，找到自己需要的零件图形，一键插入到绘制界面使用。

新版功能

一、简洁易用的界面和操作

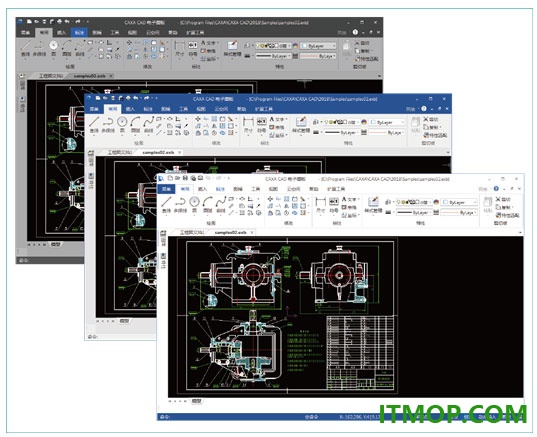

caxa cad电子图板2022提供三种界面颜色包括蓝色、深灰色、白色；提供经典界面、选项卡方式的界面；属性编辑、图库、设计中心等都可直接在专用面板操作；立即菜单并行操作方式，实时反映用户交互状态，调整交互流程不受交互深度的限制，节省大量的交互时间。

二、丰富的图形绘制和编辑功能

提供多种便捷图形绘制功能如直线、圆、圆弧、平行线、中心线、表格等；提供孔/轴、齿轮、公式曲线、样条曲线、局部放大、多边形等复杂图形的快速绘制功能；提供多种图形编辑功能，如平移、镜像、旋转、阵列、裁剪、拉伸，各种圆角、倒角过渡等。

三、符合最新国标的智能标注和工程标注

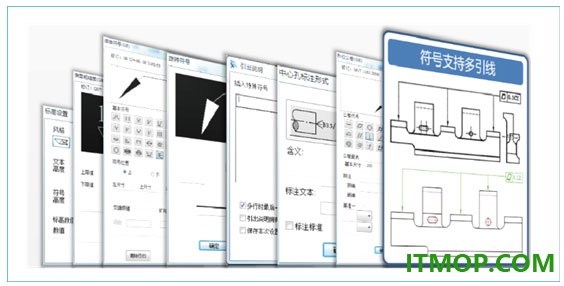

一键智能尺寸标注，自动识别标注对象特征，一个命令完成多种类型的标注；提供符合最新制图标准的多种工程标注功能；尺寸标注时可进行公差和各种符号的查询和输入，相关数值和符号位置都可随图形的变化而自动关联，杜绝人为原因导致的错误。

四、专业的集成组件和二次开发平台

除了基本的CAD功能外，还提供了PDM集成组件和CRX二次开发接口。

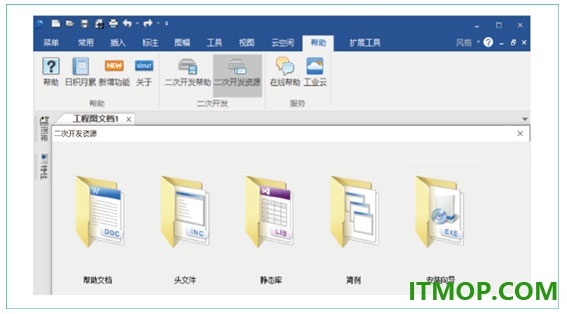

其中：PDM集成组件包括浏览和信息处理组件，并提供了通用的集成方案，适用于与各类PDM系统的集成应用；CRX二次开发接口提供了丰富的接口函数、开发实例、开发向导、以及帮助说明。

五、全面兼容

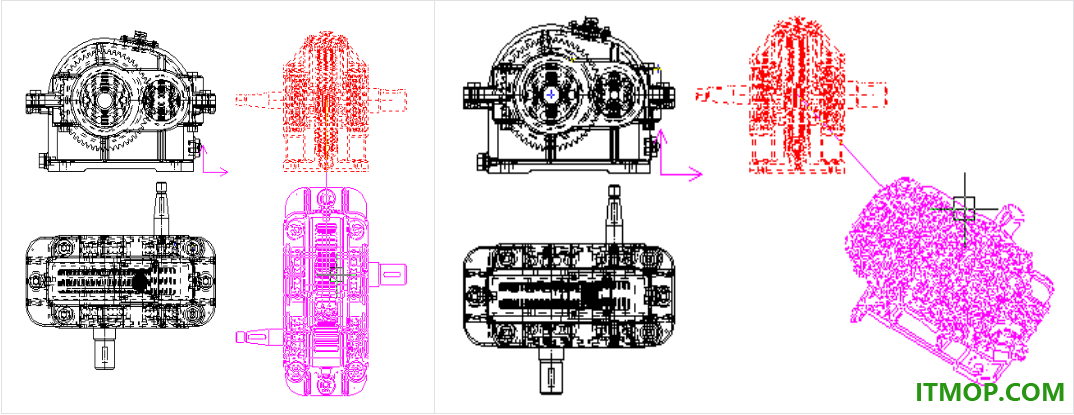

全面兼容autocad R12-2019版本文件格式，除可以直接打开、保存编辑外，还可进行批量转换；提供专门“兼容模式”，在拾取、键盘和鼠标操作、命令执行等方面匹配AutoCAD用户的使用习惯。

六、丰富的国标图库和构件库

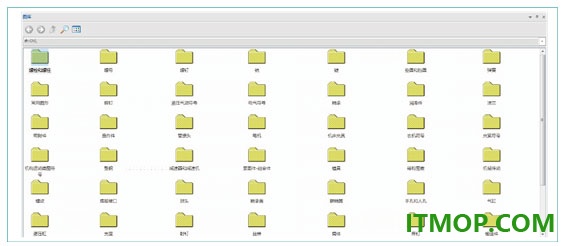

提供符合最新国标的参数化图库，包含50多个大类，4600余种，几十万规格的标准图符，并提供完全开放式的图库管理和定制手段；针对机械设计中频繁出现的构件图形提供完整的构件库。

七、开放而快捷的图幅功能

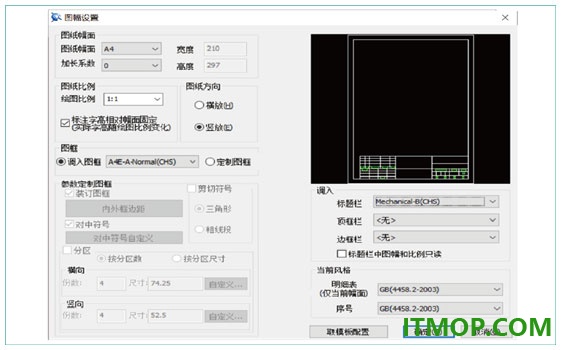

提供开放的图纸幅面设置系统，快速设置、填写图纸属性信息；快速生成符合标准的各种样式的零件序号和明细表，并可保持相互关联；用户可根据需求进行绘图模板、图框、标题栏等的自定义，使设计过程标准化。

八、多种专业工具和模块

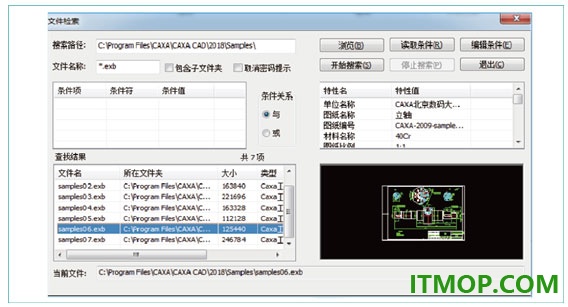

文件比较，提高审图效率；文件检索，快速搜索CAD文件；文件打包，支持打包相关的字体文件、链接的外部参照或图片文件等；将CAD图纸输出为高质量的PDF和图片文件。

九、专业出图和批量排版工具

支持市场上主流的Windows驱动打印机和绘图仪，提供指定打印参数快速打印CAD图纸，打印时提供预览缩放、幅面检查等功能；除单张打印，还提供了自动智能排版、批量打印等多种方式。

软件特色

1、CAXA CAD 电子图板 2022 可以通过修改样式管理的相关设置，生成符合最新国标的基准代号。

2、支持外部引用功能，可以将外部文件链接插入到当前图纸中。如果外部文件改变，则应用该文件的其它文件在下次打开时也会一并更新。

3、支持设计中心功能，可以通过设计中心方便地共享图纸的样式设置和图形元素等。

4、支持样式替代功能，利用该功能可以在绘制的同时直接执行统一的覆盖操作，无需生成对象后单独编辑。

5、CAXA CAD 电子图板 2022 中的剖面线功能可以在设置剖面图案时设置剖面线关联边界。这样下次编辑边界时，剖面线也会随边界变化。

6、CAXA CAD 电子图板 2022 支持坐标系显示设置，可在该功能内设置坐标系的详细显示参数。

7、CAXA CAD 电子图板 2022 在空命令状态下直接输入算术表达式即可得到计算结果。

8、CAXA CAD 电子图板 2022 的线型设置中有缩放时线型段数不变选项，用于控制当前图纸中的带间隔线型在缩放视图时，间隔的长度是否随视图缩放变化。

9、支持使用删除替代功能取消性覆盖。被取消性覆盖的参数会重新恢复受该对象应用的风格控制。

10、支持通过拖拽为块类实体的属性定义进行排序。

11、拥有丰富的图层工具，可以直接对图层或对象的图层属性进行编辑。

12、CAXA CAD 电子图板 2022 支持对象拖拽操作。选中对象后，可以使用左键直接拖拽。或使用右键拖拽，并弹出立即菜单。

安装方法

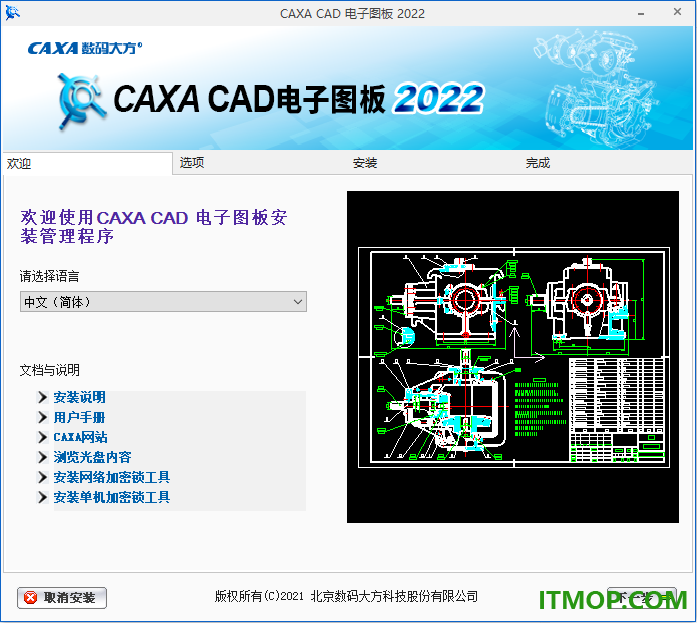

1、将caxa cad电子图板2022sp0直接安装到电脑，按照提示进行安装。

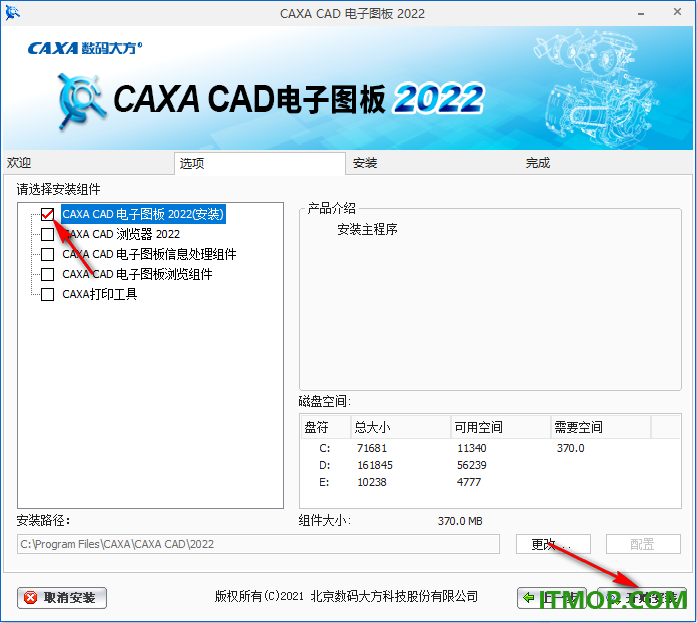

2、勾选caxa cad电子图板2022，点击开始安装。

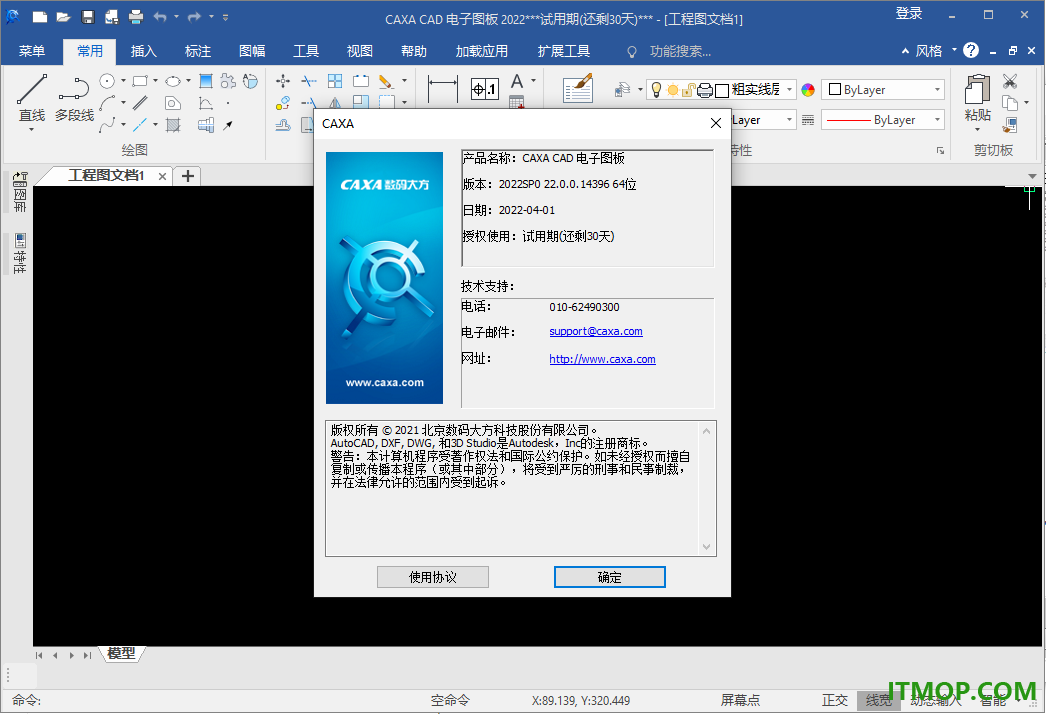

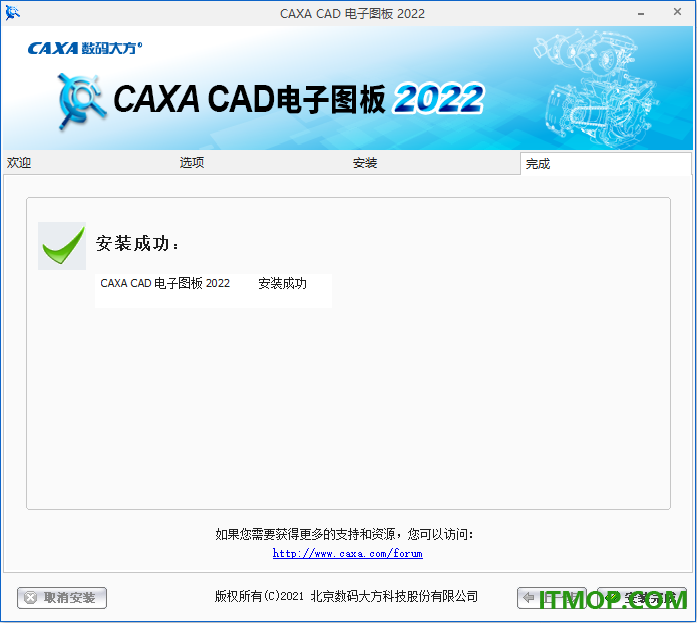

3、如图所示，提示软件已经安装结束，可以在电脑桌面找到软件的图标。

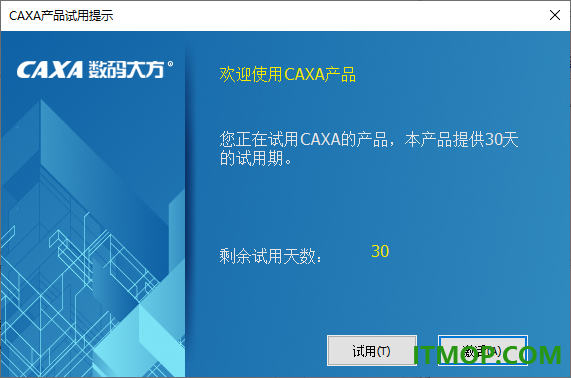

4、打开软件可以试用三十天，新用户可以免费试用一个月，到期可以购买软件继续使用。

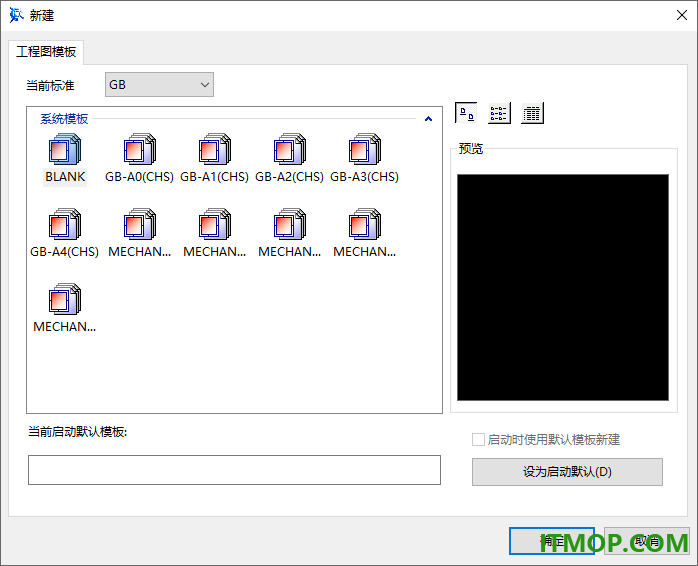

5、caxa cad电子图板2022提供很多标准类型，选择不同的标准新建项目。

6、创建一个项目就可以进入绘图界面，在顶部找到相关的绘图工具，找到插入图形的工具。

官方教程

一、投影标准视图

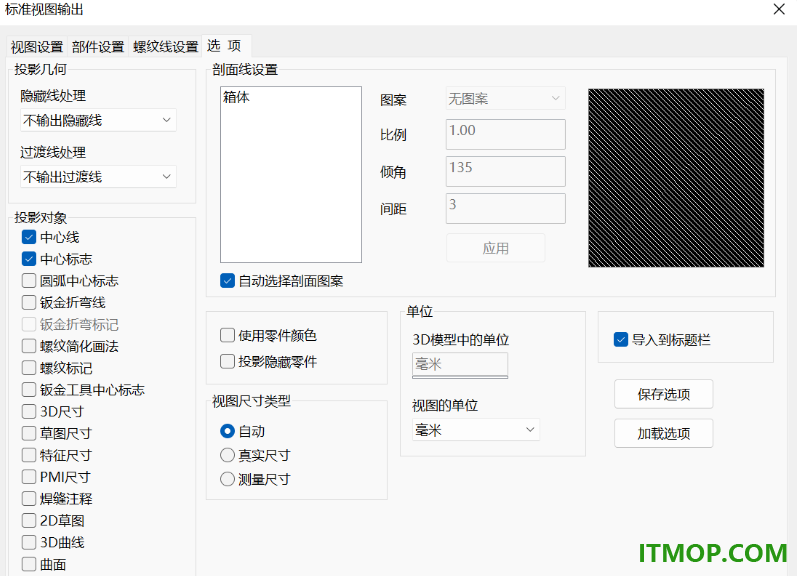

投影选项：第四个是“选项”选项卡，如下图所示。

投影几何： 设置投影生成二维图时，隐藏线和过渡线的处理。它们各自有三个选项，如下图所示。

投影对象： 设置生成投影二维图时，是否生成下列的各项。如选择了“中心线”和“中心标志”，则投影时回转体的投影就会自动生成中心线和中心标志。其中：

中心线： 为回转体非圆投影的对称中心；

中心标志： 为回转体圆形投影的十字中心标志；

圆弧中心标志： 为园和圆弧投影十字中心标志；

钣 金折弯线： 是钣金件展开投影时标注出来的折弯线；

钣 金折弯标记： 是钣金件展开投影时折弯角度和折弯钣金的标注；

螺纹简化画法： 是符合机械制图标准的简化画法；

钣 金工具中心标志： 是钣金件展开投影的十字中心标志；

3D 尺寸： 是三维环境中标注并且希望输出到二维中的尺寸；

草图尺寸： 是草图上标注的约束尺寸；

特征尺寸： 是生成特征时操作的尺寸，如拉伸的高度、旋转体的角度、抽壳的厚度、圆角过渡的半径、拔模角度等；

PMI 尺寸： 是产品制造信息尺寸；

焊缝注释： 是焊接标识的投影；

2D 草图： 是三维环境中的草图；

3D 曲线： 是三维环境中的三维曲线；

曲面： 是三维环境中的曲面。剖面线设置：可以在列表中选择零件，然后在右边的“图案”、“比例”、“倾角”、“间距”中设置该零件剖切后的剖面线样式。然后点击“应用”设置完成该零件的剖面线。

视图尺寸类型： 可以选择“自动”、“真实尺寸”和“测量尺寸”。自动是根据视图的实际情况自动选择标注尺寸的类型，这是默认的选项。测量尺寸就是直接在二维图上测量出来的尺寸。真实尺寸是从三维环境中读到的尺寸。

使用零件颜色： 可以将三维模型中零部件的颜色在投影工程图时显示出来。

投影隐藏零件： 选择这个选项将把在三维环境中隐藏的零部件也投影出来。

3D 模型中的单位： 这里显示要投影的3D模型中的单位。

视图的单位： 在这里设置要生成的视图的单位，一般默认为毫米。

导入到标题栏： 可以将设置的内容导入到标题栏。

保存选项： 可以将选项页面中的设置参数保存为XML文件。

加载选项： 加载以前保存的XML文件，将其中的参数设置到当前页面。

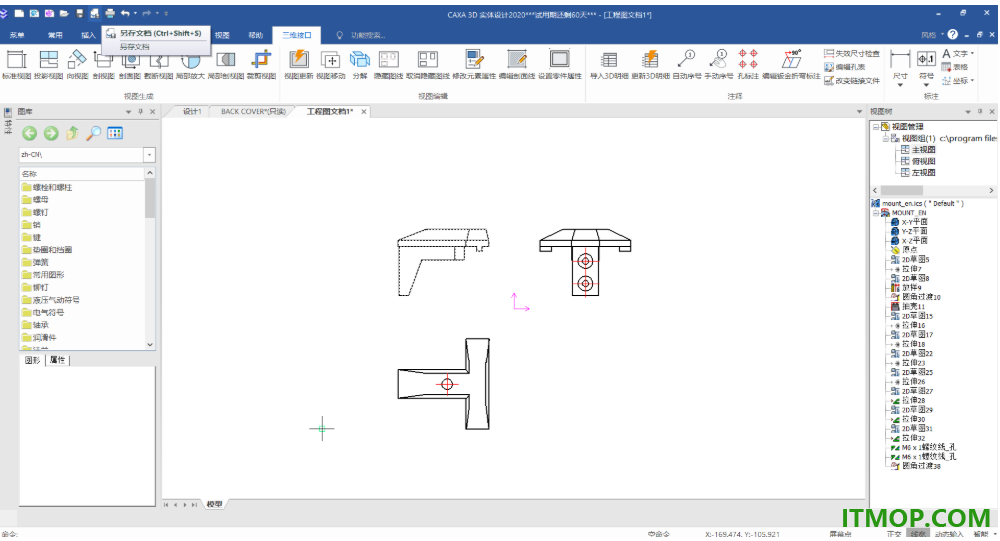

这四个选项卡全部设置完成后，点击“确定”。稍作等待，即有相应的视图跟随鼠标在绘图区域内移动，在合适位置点击鼠标左键，即定位了该视图。三个视图定位完毕后如下图所示。

二、投影视图

投影视图是基于某一个存在视图生成的左视图、右视图、仰视图、俯视图、轴测图等。

在“三维接口”功能面板中单击“投影视图”按钮，或者选择在“工具”菜单下的“视图管理”子菜单中选择“投影视图”选项，或者点击“视图管理”工具条中的“投影视图”按钮，此时状态栏提示“请选择一个视图作为父视图”，点击选择一个视图，稍作等待，即跟随鼠标出现一个投影视图，并且状态栏提示“ 请单击或输入视图的基点”。决定生成某个投影视图后，点击鼠标左键即可生成。如下图所示。此时可以生成多个投影视图，当不需要再生成投影视图时，可以点击鼠标右键或者ESC键退出命令。

三、剖视图

剖视图是基于某一个存在视图绘制其剖视图以表达其内部结构。

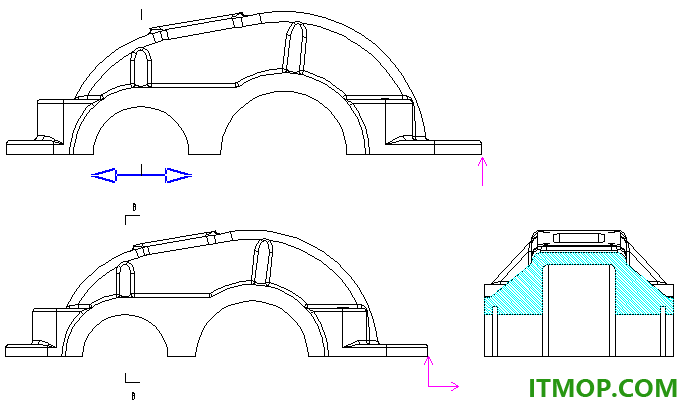

在“三维接口”功能面板中单击“剖视图”按钮，或者选择在“工具”菜单下的“视图管理”子菜单中选择“剖视图”选项，或者点击“视图管理”工具条中的“剖视图”按钮，此时状态栏提示“画剖切轨迹”，可以选择“正交”或“非正交”，然后用鼠标在视图上画线，此时可以在立即菜单选择“垂直导航”或者“非垂直导航”，利用导航功能捕捉特殊点画剖切线。如图所示。剖切线可以是一条直线，可以得到一个全剖视图，也可以是成一定角度的两条直线，可以得到一个旋转剖视，或一条折线，可以得到一个阶梯剖视。

剖切线绘制满意以后，点击鼠标右键，然后出现两个方向的箭头，鼠标左键选择一个方向，如图所示。此时可以在立即菜单选择“自动放置剖切符号名”或者“手动放置剖切符号名”。如果选择“自动放置剖切符号名”，点击鼠标右键，生成剖视图。如果选择“手动放置剖切符号名”用鼠标左键选择标注点，然后单击鼠标右键，生成剖视图。如图所示。

剖视图立即菜单如下：

1. 绘制剖切轨迹 2. 垂直导航 3. 自动放置剖切符号名 4. 与父视图对齐 5. 真实投影 6. 平行放置 7. 简单剖切时无深度

选择剖视方向：

四、截断视图

截断视图是将某一个存在视图打断显示。

在“三维接口”功能面板中单击“截断视图”按钮，或者选择在“工具”菜单下的“视图管理”子菜单中选择“截断视图”选项，或者点击“视图管理”工具条中的“截断视图”按钮，此时出现立即菜单，可以设置截断间距数值。状态栏提示“请拾取一个视图，视图不能是局部放大图！”这时点击一个视图，此时出现立即菜单，第1项设置截断线的形状，有直线、曲线和锯齿线三种。第2项设置是水平放置还是竖直放置。

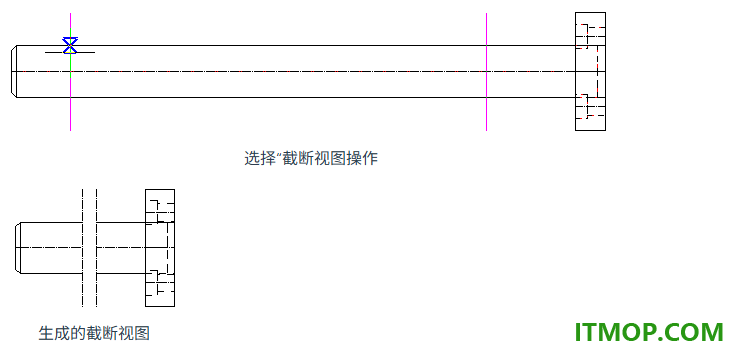

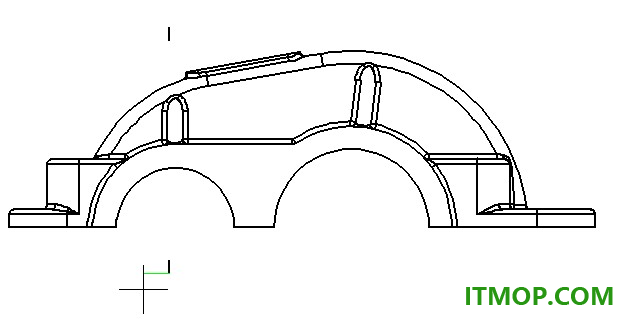

状态栏接着提示“请选择第1条截断线位置”，点击视图上一点，然后根据状态栏的提示选择第二点，如图所示。单击鼠标左键即可生成如图所示的截断视图。

操作完成以后，系统仍旧处于截断视图命令状态，点击鼠标右键结束命令。

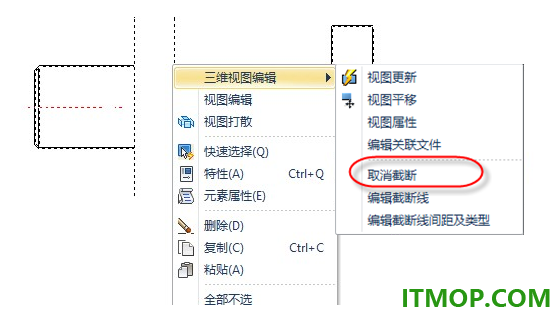

在现在的版本中，截断视图、局部放大视图和局部剖视图与主视图相关联，修改主视图，则相对应的截断视图、局部放大视图和局部剖视图同时改变。不仅如此，截断视图还可以进行二次编辑。如下图所示，在截断视图上点击右键选择“三维视图编辑”子选项中的“编辑截断线”和“编辑截断线间距及类型”。如果要取消截断视图，可以在菜单上选择“取消截断”。
