caxacad电子图板2020sp0官方版

caxacad电子图板2020sp0官方版提供螺栓、螺母、螺钉、垫圈、销和键、压板、压块、挡块和V形块、衬套、钻套和镗套、支承(钉)、转换器、电路开关、电子元件等零件设计功能，可以在软件中创建一样新的绘图项目，随后就可以使用CAD工具开始绘图，让玩家可以在这款软件设计不同行业需要的零件图纸，为以后加工零件做准备，软件提供的图库资源还是非常丰富的，在设计之前可以预先打开官方的图库，看里面是否有自己需要的零件图形，将模板图形插入到设计区域，对模板零件附加新的参数，这样就可以立即生成新的CAD零件图纸。

新版功能

电子图板 2020 新增功能

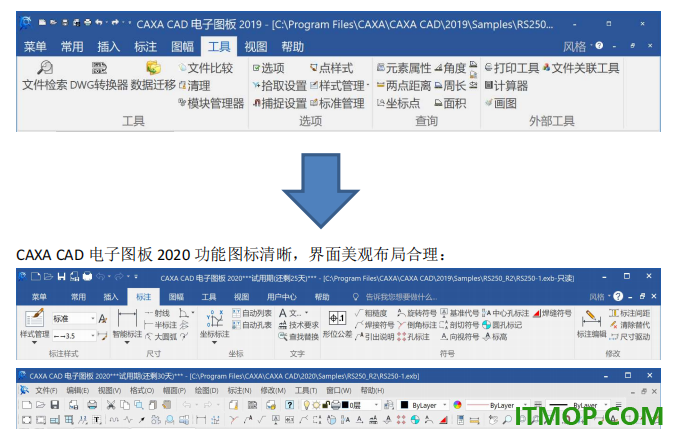

1. 全新设计的界面和功能图标，支持 4K 高清分辨率，在高达 200%缩放下都可获得完美交互体验。

2. 图库更新

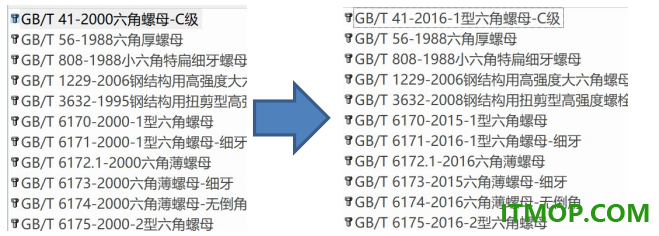

更新部分图库，支持最新国标。包括《螺栓和螺柱》《螺母》《螺钉》《销》《键》《垫圈和挡圈》《轴承》7 个大类共 881 个图幅。如：

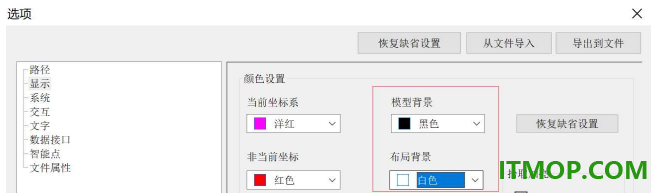

3. 模型和布局支持不同颜色。

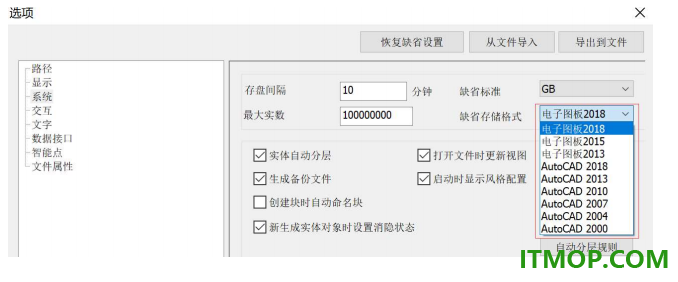

4. 新增将默认保存文件设置为 DWG 格式的选项：

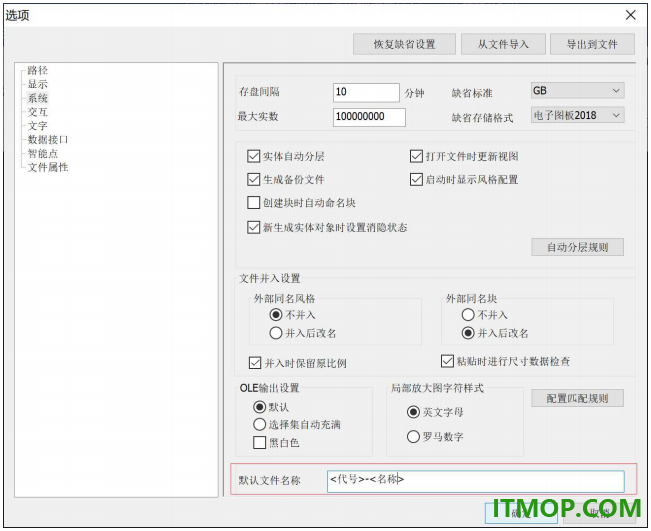

5. 支持在选项中配置默认保存文件名称；字段内容从标题栏属性中自动提取。

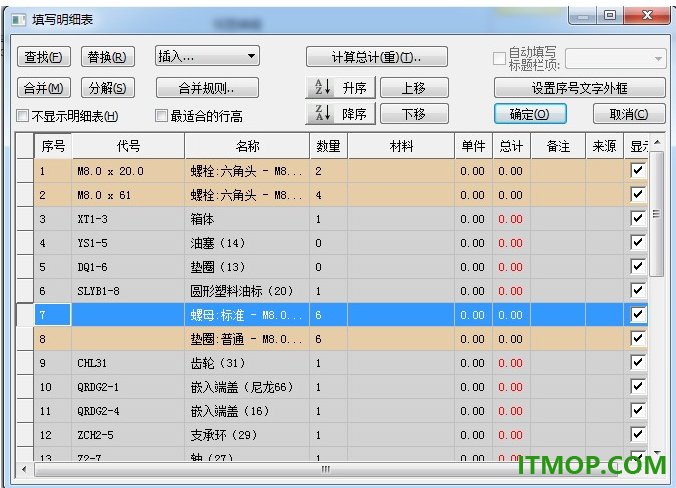

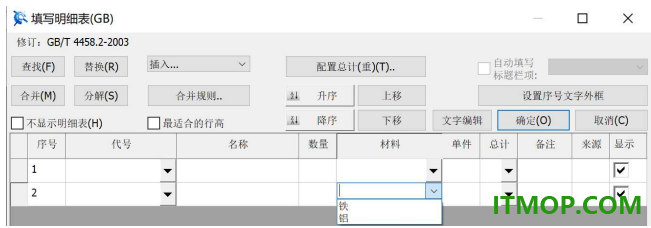

6. 填写明细表时可以按下拉菜单方式，字段的内容支持可配置

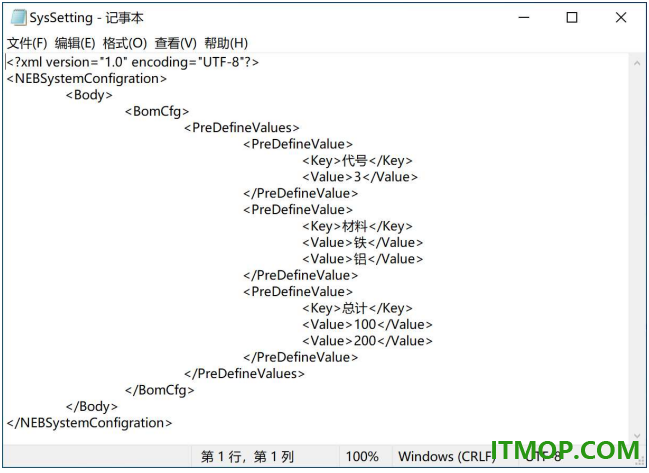

新建 syssetting.xml 文件，其内容按如下配置，拷贝到安装目录Configzh-CN 下既可

7. 解决以往版本存在的一些问题，如：

解决了 dwg 文件线型比例显示不正确的问题

解决了中心孔标注比例不正确的问题

解决了引出说明无法记忆的问题

解决了扩展工具中批量重命名文件失败的问题

解决了在 win10 下某些情况下死机的问题

解决了双击 OLE 程序不正常的问题

软件特色

1、打断：将一条指定曲线在指定点处打断成两条曲线，以便于其它操作。

2、拉伸：在保持曲线原有趋势不变的前提下，对曲线或曲线组进行拉伸或缩短处理。

3、延伸：以一条曲线为边界对一系列曲线进行裁剪或延伸。

4、镜像：将拾取到的图素以某一条直线为对称轴，进行对称镜像或对称复制。

5、符号管理：形位公差、粗糙度、倒角标注、引出说明、基准代号、剖切符号、焊接符号。

6、文字功能：可以在绘图的过程直接插入文字内容，可以自定义输入注释内容。

7、表格内容：在绘图的过程也可以插入表格，方便你添加一些数据内容。

8、支持构件库：可以在插入菜单找到构件库，可以选择官方的一个构件使用。

9、支持插入螺栓：直接在图库找到你本次设计需要的螺母螺栓，将其添加到设计区域。

10、通用管接头:螺母连接管接头、外螺纹直通管接头、内螺纹直通管接头、内外螺母接头、直角管接头、三通管接头。

11、液压用管接头:GB/T 3747.1-1983卡套式焊接管接头、GB/T 3764-1983卡套、JB/T 970-1977焊接式直通管接头。

12、弯头：GB/T 13401-200545度弯头、HGJ10-198890度SWE、GB/T 12459-200590度弯头、GB/T 12459-200590度长半径异径弯头。

13、标准通用管接头：HGJ10-1988承插焊异径管接头、HGJ10-1988承插焊异径三通、GB/T 12459-2005等径三通。

安装方法

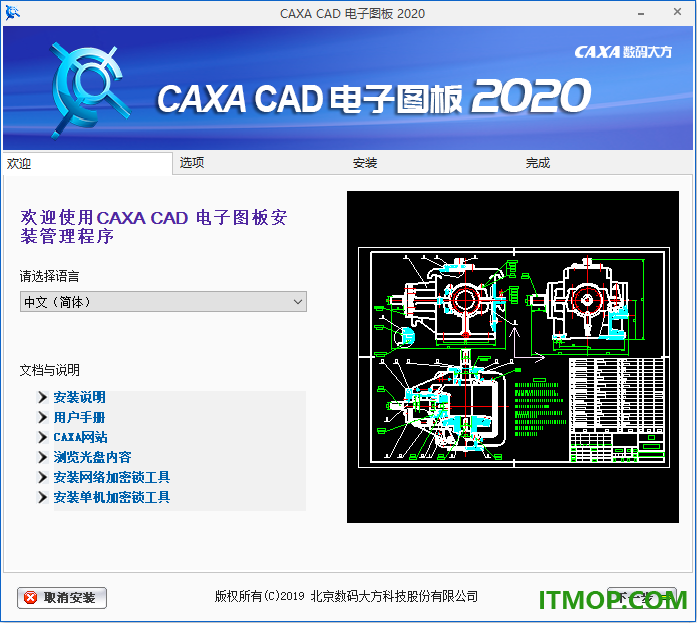

1、将caxacad电子图板2020sp0安装到电脑，点击下一步继续安装。

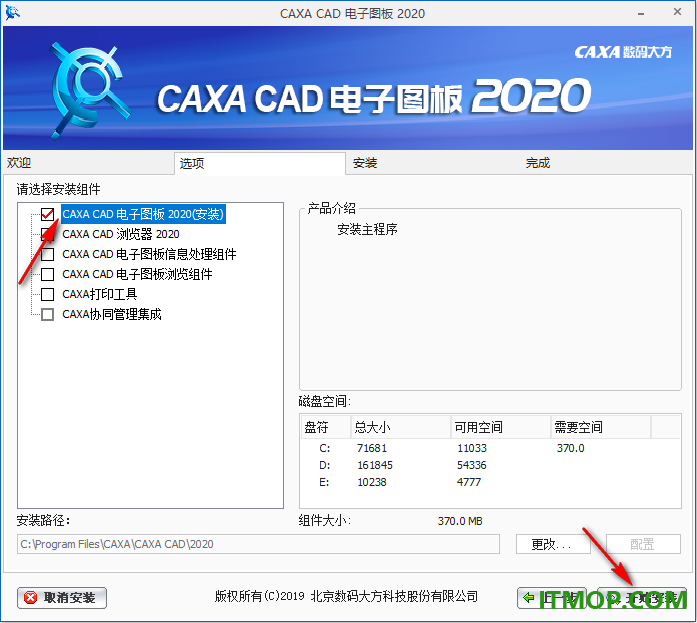

2、如图所示，勾选caxacad电子图板2020，点击开始安装。

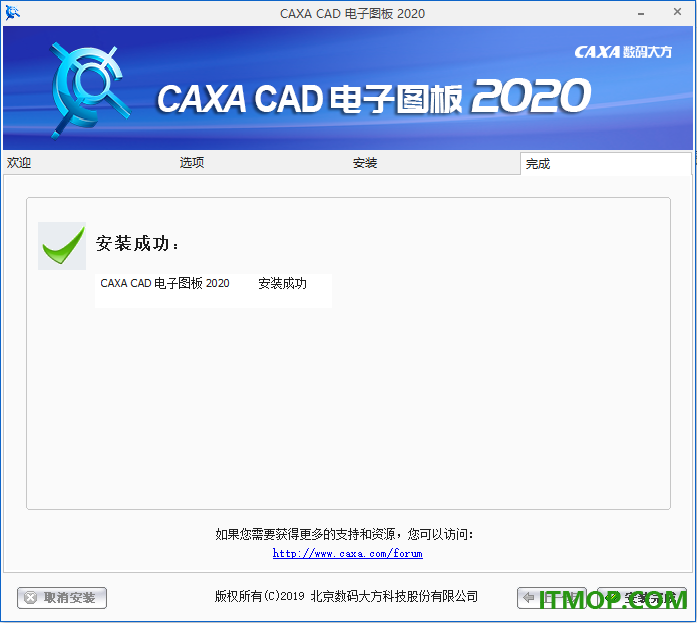

3、这里提示安装完毕，可以在电脑桌面或者开始菜单找到caxacad电子图板2020。

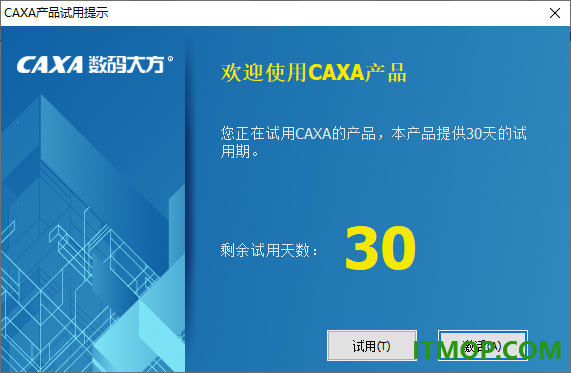

4、将软件打开就可以正常使用，可以点击试用，也可以点击激活。

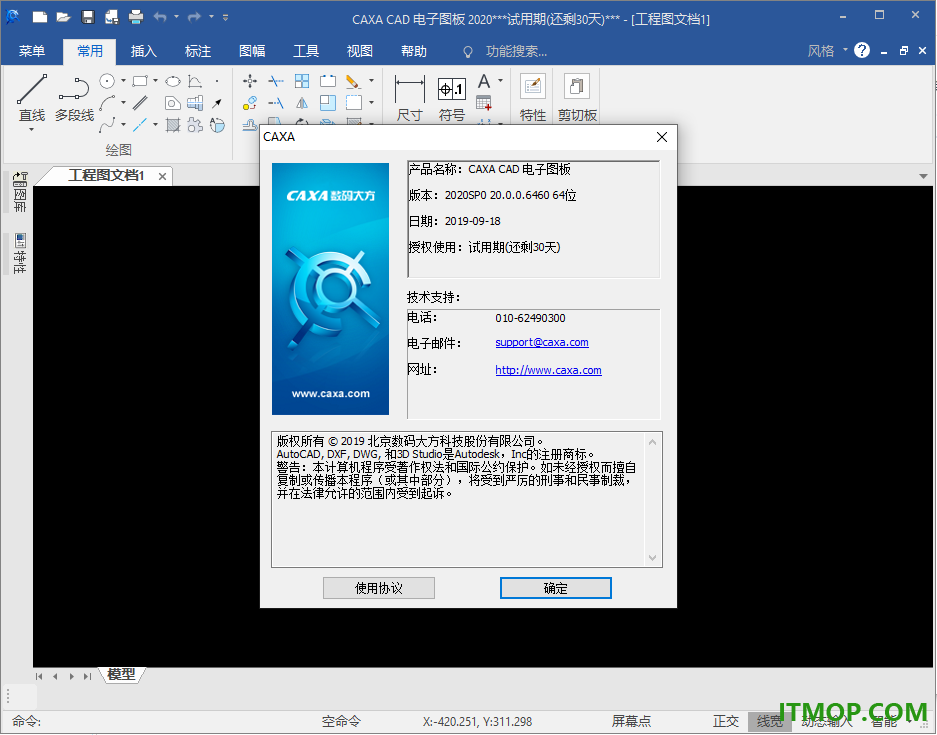

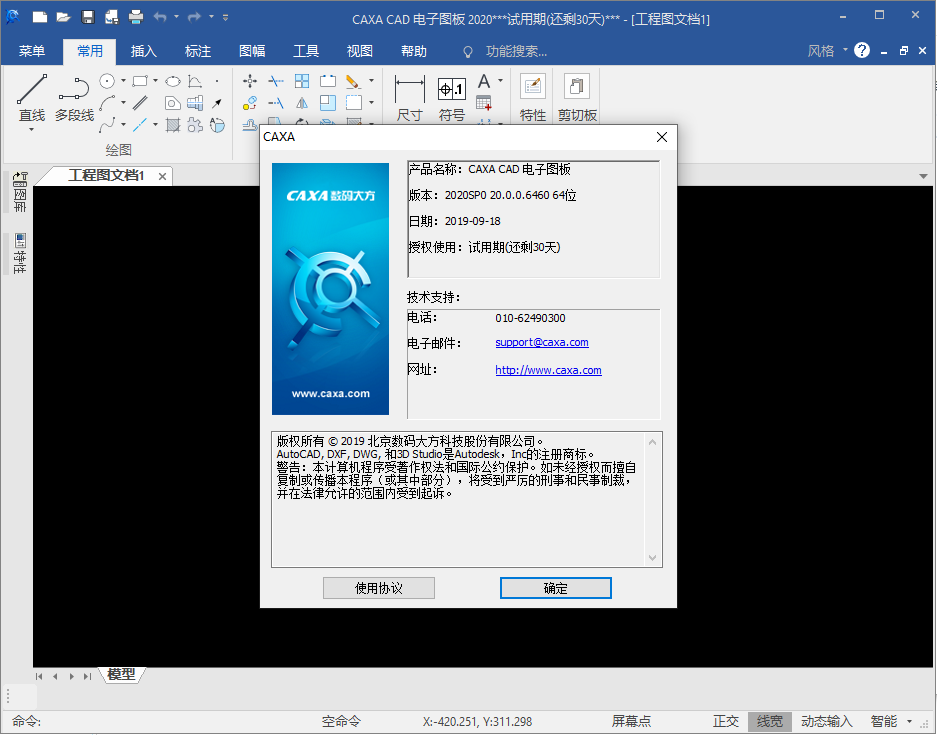

5、如图所示，caxacad电子图板2020的界面就是这样的，可以开始新建项目继续设计图纸。

官方教程

一、属性编辑

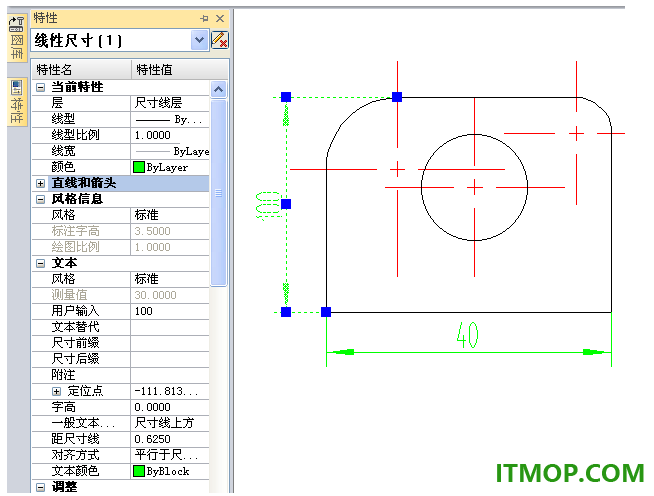

选择尺寸，将鼠标移动到如图所示的“属性窗口”上，出现属性窗口。在这里，可以修改尺寸的各种属性，如层、线型、颜色、风格等。可以看到，显示为100的尺寸值，它的属性窗口里，测量值依旧为30。也就是说用户修改尺寸以后，显示的尺寸是经过用户修改的数据或文字，但是用户可以查询到该尺寸原始的3D数据或者测量数据。

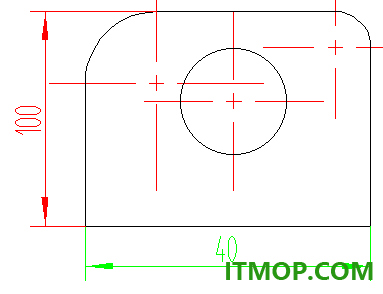

我们在这里试着修改该尺寸的颜色和标注字高。将颜色改为红色，可以在图中看到修改的结果。

修改后的标注值：

二、尺寸标注更新

投影尺寸完成以后，会随着三维设计的更新而更新。

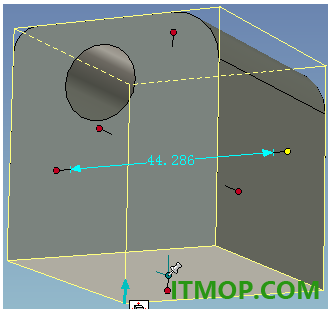

3D数据更新，未经修改的尺寸标注自动更新；经过修改的尺寸标注则维持修改后的状态，但是尺寸背后的原始信息会被更新。如图所示为尺寸30和40在三维设计环境中的修改，更新投影视图以后，其中40未修改过，30的尺寸值已经修改为100。

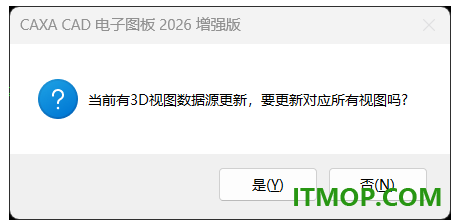

回到投影视图的环境，则弹出如图所示的对话框。

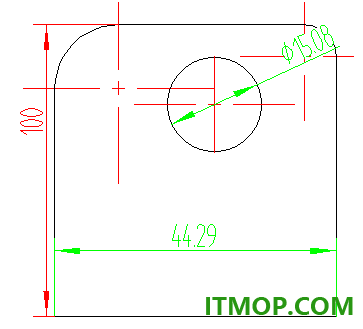

单击“是”，更新后视图中的标注如图所示。

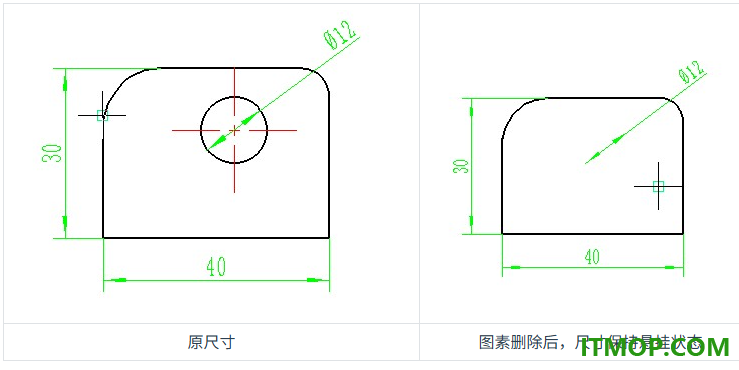

如果因为3D数据的变化（例如，删除、退化等），导致现有的尺寸无法关联到ID，那么该尺寸保持悬挂状态，自然无法更新；如果ID再次恢复，那么尺寸会再次保持关联，维持可以更新状态。

三、导入3D明细表

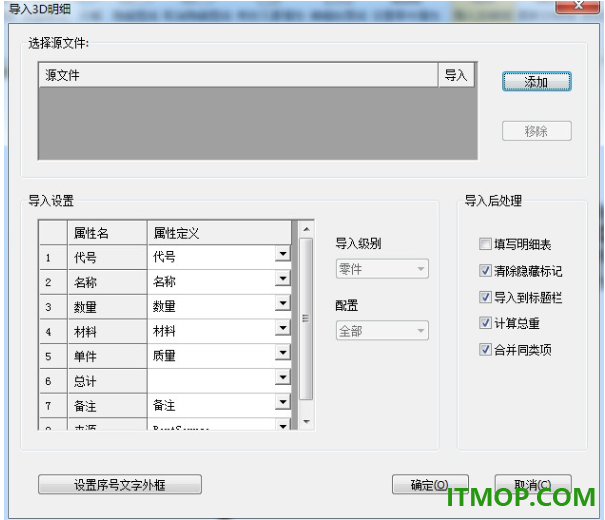

单击“注释”功能面板中的“导入3D明细” 按钮，或者选择在“工具”菜单下的“视图管理”子菜单中选择“导入3D明细”选项，或者点击“视图管理”工具条中的“导入3D明细”按钮，出现如图所示的“导入3D明细”对话框。

单击“添加”按钮，出现如图所示“打开”对话框。选择要在二维中导入明细表的三维文件，然后单击“打开”。

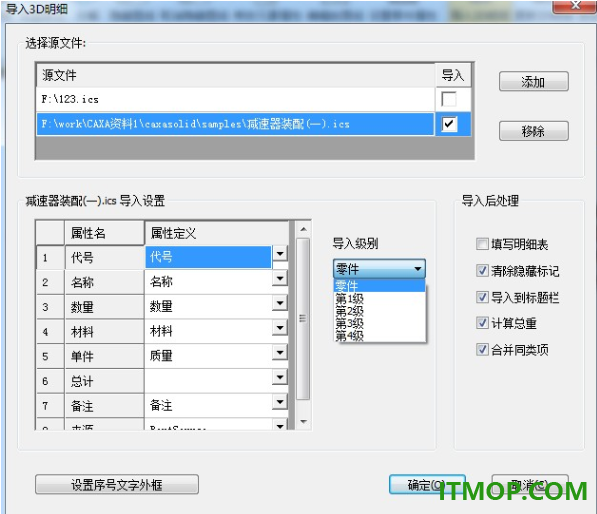

该装配的名字出现在“导入3D明细”对话框中。左键单击该名称，对话框如图所示。

导入设置

三维设计环境文件的BOM字段与NEB中的字段有一定的对应关系。“导入设置”即进行对应关系的设置，“导入设置”中将出现若干“属性名”，每个属性名后面的“属性定义”后面有个下拉箭头，可以在这里选择该属性名对应3D环境中的项目，例如：在NEB中的“名称”对应3D的BOM属性中有“PartName”，这样，3D环境中的该项属性定义会自动填入到明细表的对应项中。

导入级别

这里是明细表3D到2D输出级别的控制。

有2种方式：根据零件、装配结构。

根据零件：输出所有零件。

根据装配结构：输出所有选中级别以上的所有叶节点上的零件和部件。

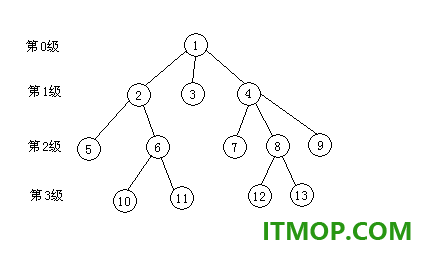

假设某文件中的装配关系（结构树）如图所示，如果输出级别选择为第1级则输出2、3、4，如果输出级别为第2级则输出3、5、6、7、8、9，如果输出级别为第3级则输出3、5、7、9、10、11、12、13。

配置

导入明细表时，可以添加不同的配置，其中零件的位置可以不同。此时点击下拉箭头，选择其中一个配置，就会导出这个配置的视图的明细表。

轴承在BOM中的属性默认设置为零件，在工程图中输出BOM时显示为一行。

导入后处理

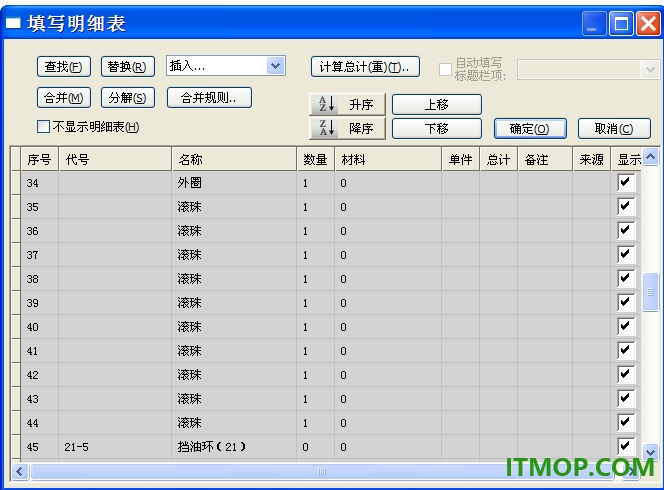

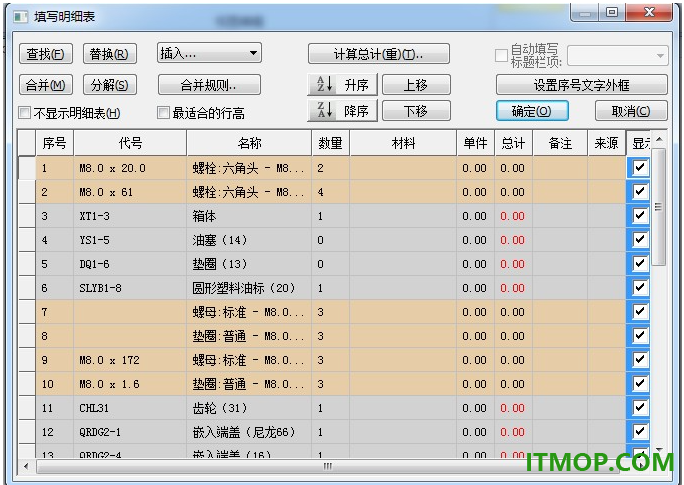

该处设置3D明细表导入以后可以直接做什么。例如，如果选择了“填写明细表”，则导入完成以后，会出现如图所示的“填写明细表”对话框。可以在其中填写明细表的内容。

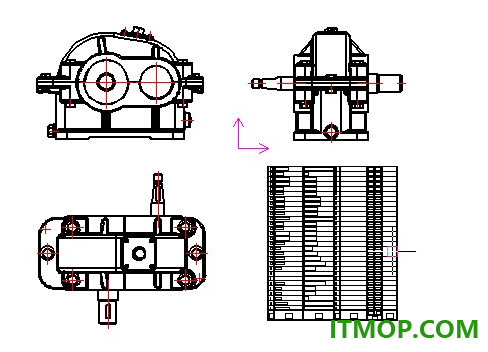

设置完成后，单击“确定”。此时，将生成明细表如下图所示。

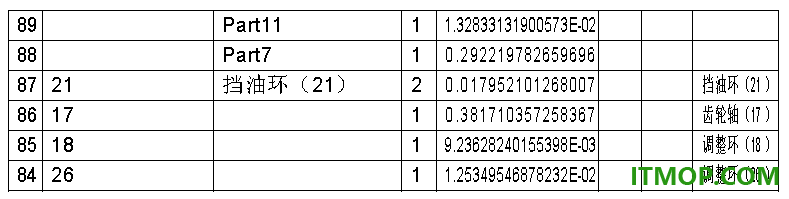

NEB可以支持多个IC文件的BOM读入。来自同一个IC文件的BOM数据，其序号项的前缀相同，具体前缀在交互中指定。后投影的不能使用前次投影使用过的序号前缀。如图所示，86之前为“减速器装配”的明细表，87为挡油环的明细表，88和89为另一装配文件ass3的明细表。

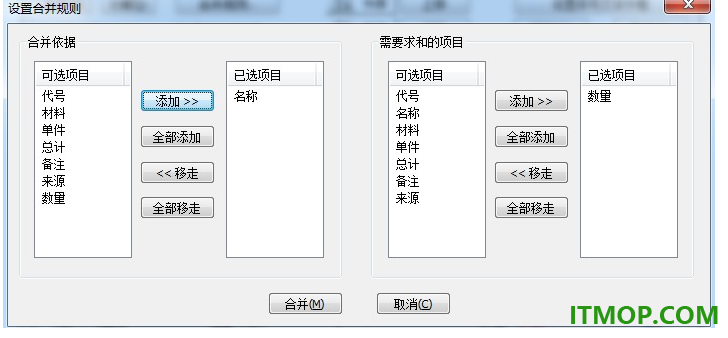

同样的零件可以在明细表中进行合并，这时只需要单击填写明细表对话框中的“合并规则”，在“设置合并规则”对话框中设置“合并依据”为“名称”，将“需要求和的项目”设置为“数量”，如下图所示。

然后单击“合并”，则名称相同的零件会在明细表中合并，数量会相加在一起。如图所示为上图中的明细表合并以后的显示。
