Autodesk AutoCAD Map 3D 2026 64位

autocad Map 3D 2026提供多种地图创建，可以通过这款软件创建简单的二维地图，例如可以创建勘探类型的地图，建筑行业需要对地形勘探，可以将勘探到的各种土木工程数据导入到这款软件绘制新的地图，也支持图片插入功能，可以将拍摄的地理地图加载到这款软件编辑，可以对光栅地图编辑，可以将光栅图像内容转换为矢量图形，您也可以在这款软件设计企业资产地图，例如可以创建电网部署的地图，可以创建天然气管道部署的地图，每个企业都可以通过这款软件设计专属的地图，轻松将信息转换为地图可视化模型，如果你喜欢AutoCAD Map 3D 2026就下载吧。

AutoCAD Map 3D 2026新版功能

一、FDO arcgis Pro （2026 版新特性）

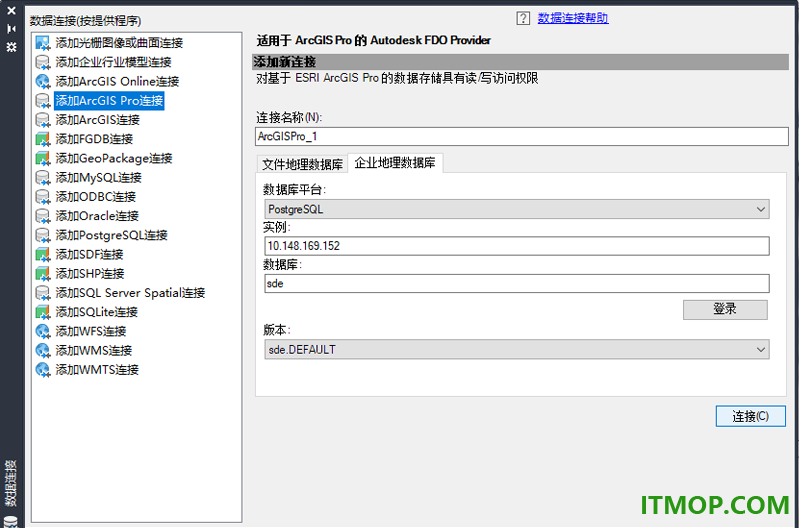

FDO ArcGIS Pro 是 AutoCAD Map 3D 2026 工具集中引入的新 FDO 提供程序。使用此提供程序，您可以访问存储在文件地理数据库或企业地理数据库（例如 oracle、PostgreSQL 和 sql server）中的 GIS 数据。将数据添加到地图后，您可以修改、分析数据以及设置数据样式。对要素属性和几何图形的更改可以存回数据源。

注：

ArcGIS Pro 必须与 AutoCAD Map 3D 工具集安装在同一台计算机上并获得许可。

ArcGIS Pro 提供程序使用 ESRI ArcGIS Pro SDK 3.3。

添加 FDO ArcGIS Pro 提供程序增强了 AutoCAD Map 3D 工具集处理 GIS 数据的能力。

二、FDO 光栅中的垂直坐标系支持 （2026 版新特性）

AutoCAD Map 3D 2026 中的 FDO 光栅当前以技术预览的形式提供对垂直坐标系的支持。什么是技术预览？

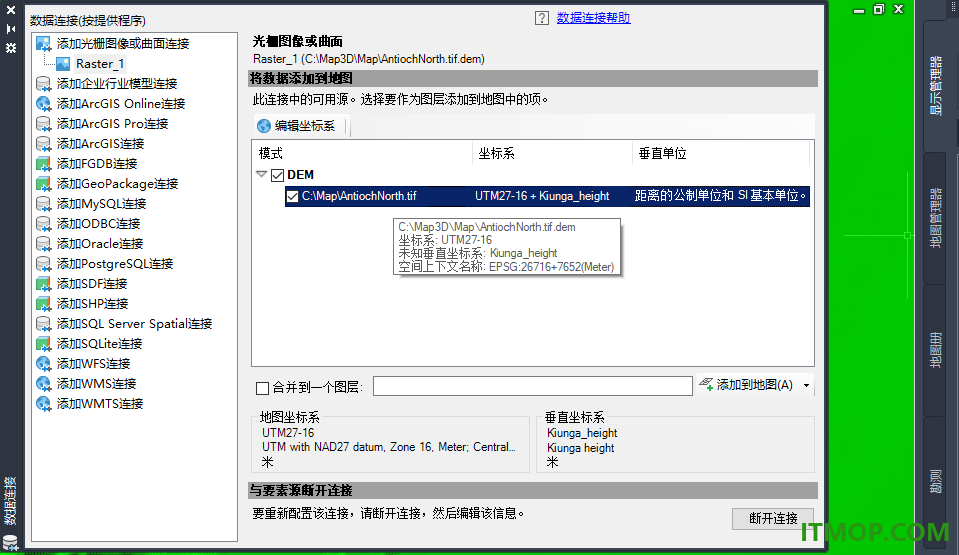

当光栅文件具有垂直坐标系并且 MAPVERTICALCSENABLED 系统变量设置为 1 时，AutoCAD Map 3D 2026 将在“数据连接”对话框的要素类列表中同时显示水平坐标系 (HCS) 和垂直坐标系 (VCS)。

如有必要，您可以选择替代坐标系。将数据添加到地图后，状态栏中的图形坐标系将同时反映 HCS 和 VCS。在图形中，使用 GEOCSASSIGN 命令更改 HCS 或 VCS，这将启动坐标系变换。

三、质量改进

AutoCAD Map 3D 2026 现在允许使用存储在 Forma Data Management 中的图形和 FDO 数据源。若要访问 Forma Data Management，请安装 autodesk Desktop Connector。

可以使用 SHP、SDF、sqlite 或光栅数据等格式将包含 FDO 连接的图形直接保存到 Forma 数据管理中的文件夹。然后，从任何本地计算机上打开这些图形，同时保持所有 FDO 连接完好无损。

扩展了以下 FDO Provider 对更高版本软件的支持：

FDO PostGIS：PostgreSQL 16.4/PostGIS 3.4

FDO mysql：MySQL 8.4

显示管理器（“绘图次序”选项卡）现在允许使用新的快捷方式菜单选项调整图层顺序：“移到顶部”和“移到底部”。

现在在新建参考记录时，行业模型要素类的表格包含“使用当前记录作为参照”选项。如果选中，则此选项允许指定要包含的参考属性。

如果输入中存在错误，AutoCAD Map 3D 现在会在编辑表格上的属性时提供更多信息性消息。

“将当前地图保存到 AutoCAD”对话框（MAPTOACAD 命令）现在包含用于选择线样式厚度转换方法的选项（MAPTOACADUSELINEWEIGHT 系统变量）。

在 AutoCAD Map 3D 中加载包含表达式错误或图层定义错误的图层时，显示管理器将显示图层错误图标。它还会显示相应的错误工具提示。在行业模型中打开存在这些错误的图层时，将发生相同的行为。

软件特色

1、AutoCAD Map 3D 2026提供图形编辑功能，在软件可以编辑地块内容。

2、支持街道编辑，在地图可以查看街道内容，可以在软件添加街道线要素。

3、支持添加标签，可以在软件上显示文字标签，可以显示矢量图形标签。

4、支持光栅图形查看，在软件可以显示地图光栅图像，可以编辑光栅内容。

5、多种特性内容，在软件上对图形附加新的特性标签，直接使用道路的名字作为标签。

6、几何图形内容，软件提供大量图形，可以从地图提取图形，也可以绘制新的图形。

7、文字注释内容，在软件直接附加很多文字内容到图层上，在AutoCAD图层附加文字。

8、数据库连接，直接在这款软件连接到其他数据库，方便导入地理位置的数据到这款软件。

9、编辑数据，导入的数据库资源可以在AutoCAD Map 3D 2026软件继续编辑。

10、图形插入，在软件上导入新的图形内容，直接将新的图形附着在地图上。

11、对象管理，在软件上管理不同的地图对象，可以在软件中分类管理地图对象。

12、创建新的地图，AutoCAD Map 3D 2026提供的地图数据很多，可以利用数据创建地图。

AutoCAD Map 3D 2026安装教程

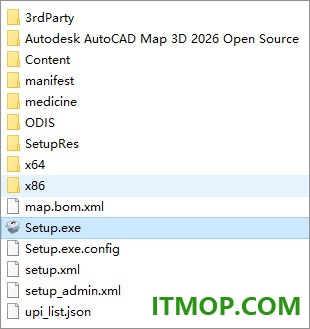

1、下载解压，得到Autodesk AutoCAD Map 3D 2026 64位原程序；

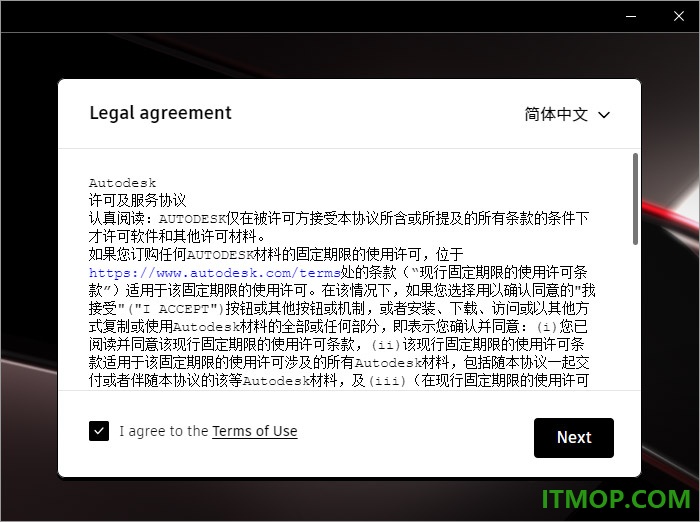

2、双击文件“Setup.exe”安装软件，同意条款；

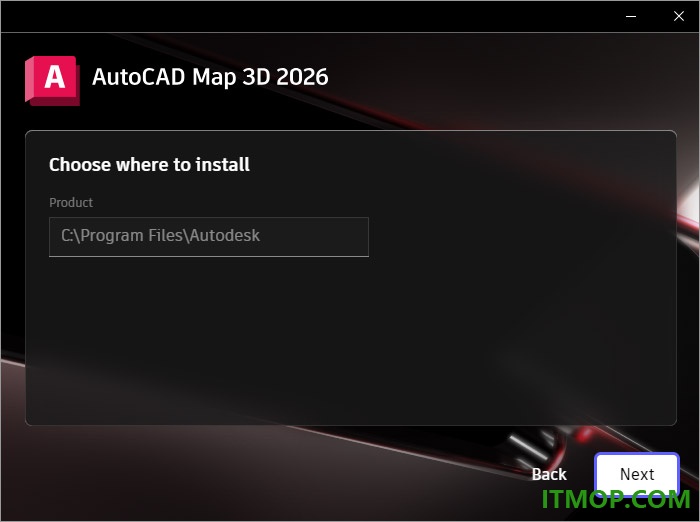

3、设置软件安装路径，这里按默认即可；

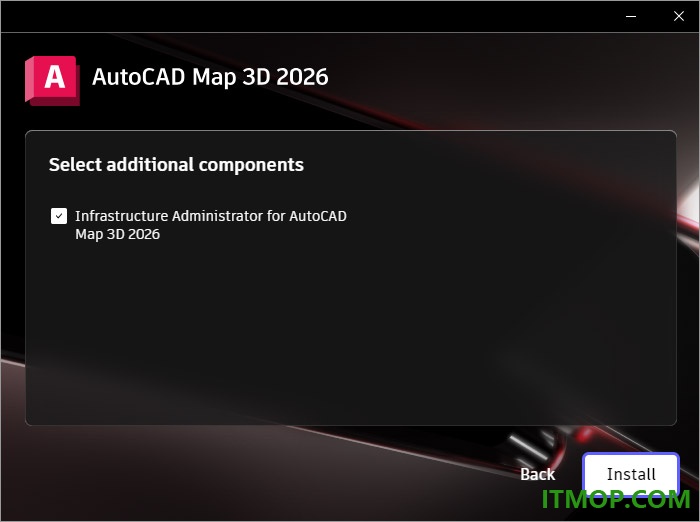

4、选择其他组件，按默认即可；

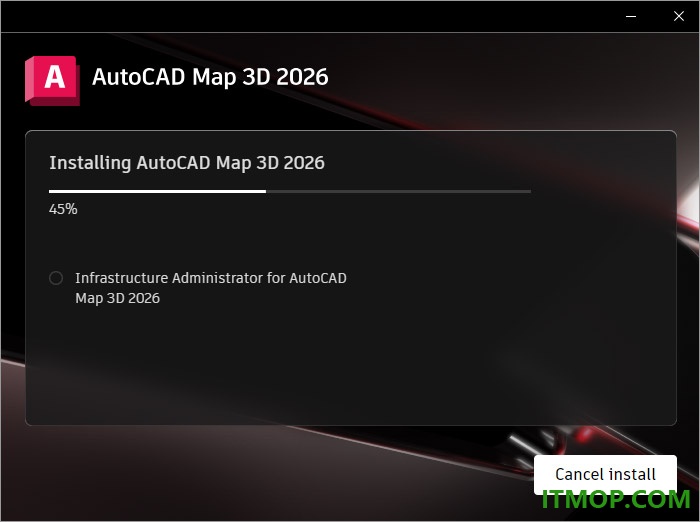

5、正在安装中，耐心等待软件安装完成；

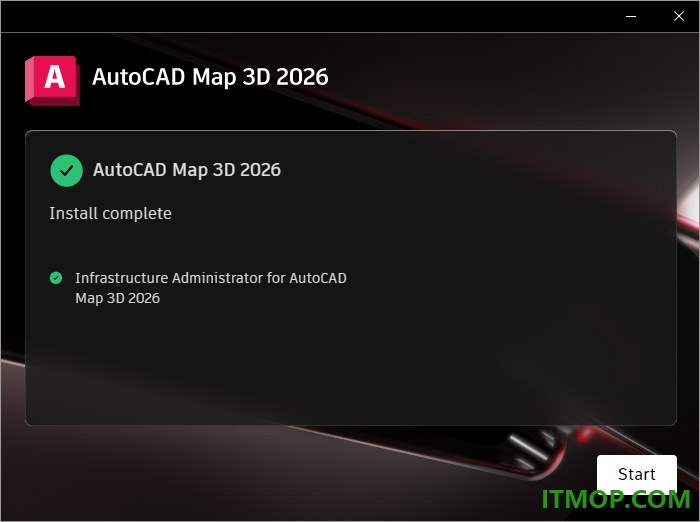

6、软件成功安装；

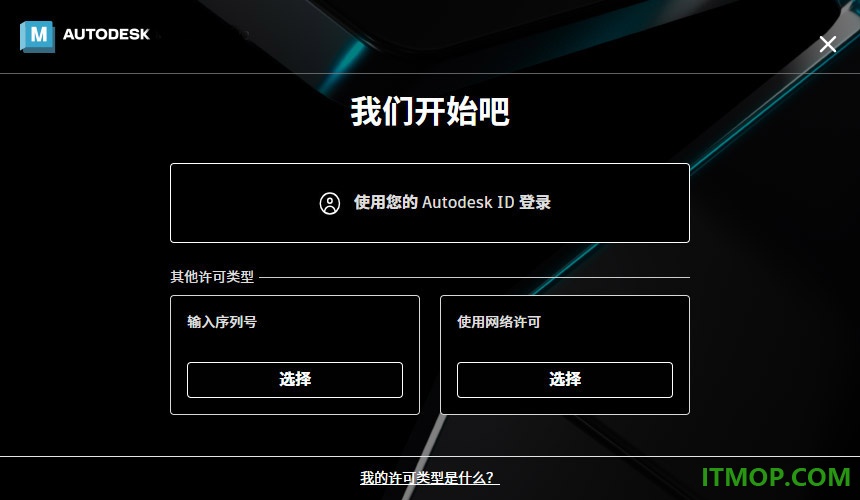

7、打开软件，输入购买的序列号和激活码即可正常使用（需要用户自行购买）；

8、以上就是软件详细图文安装教程，希望对用户有帮助。

官方教程

一、关于多边形对象

多边形是一种具有闭合边界的对象。多边形存储了有关其内边界和外边界的信息，以及在其中嵌套或与其编组的其他多边形的信息。

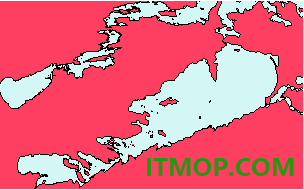

多边形可以代表多个区域（例如城市边界、乡村边界、州边界、建筑和地块）以及更复杂的对象（例如孤岛）。

多边形中可以包含其他多边形。

样例：一幅州地图由一个多边形组成，其中外部边界代表州，内部边界代表湖，外部和内部边界内的边界代表岛。一幅国家/地区地图可以由表示每个州的单个多边形组成。

下表定义了用于说明多边形结构的一些常用术语。

边界：

构成多边形的闭合边界。多边形可以具有多个不相交边界，也可以具有在边界内嵌套的边界。

平衡：

重新计算外部边界或内部边界的过程。将嵌套边界交替分类为外部边界和内部边界。也就是说，将最外部分的边界分类为外部边界。嵌套在此边界内的边界为内部边界。将嵌套在内部边界内的边界分类为外部边界。

内部边界：

完全处于外部边界之内的嵌套边界。

外部边界：

任何离散边界集（定义了多边形）的最外部边界，或位于内部边界中的边界。一个多边形可以具有若干不嵌套的外部边界和若干嵌套的外部边界。

理解边界

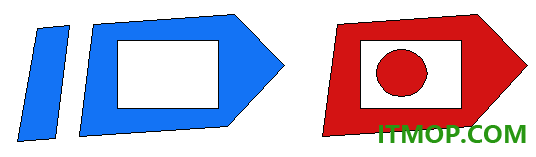

下图展示了两个包含三个边界的多边形对象。左侧的多边形包含两个分离的外部边界和一个内部边界。内部边界嵌套在第二个分离的外部边界之中。右边的多边形也包含两个外部边界和一个内部边界。但第二个外部边界嵌套在内部边界中。

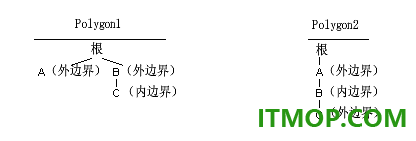

多边形对象保留一个树状结构以记录边界和标识嵌套层数。下面的图例展示了以上所示的两个对象的不同树状结构。第一个多边形树包含两个分支，而第二个多边形树包含一个分支。

除外部和内部边界以外，还有一种注释边界。此类边界具有内部边界的特点，但是只影响图案填充的显示，并且在计算面积或多边形对象内部面积时，将被忽略。使用此类边界主要是为了在注释图形时不让多边形的填充图案使注释模糊不清。这类注释一般由文字或块组成。

二、使用多边形选项的步骤

默认情况下， AutoCAD Map 3D 工具集 使用多边形进行输入和输出。如果不希望使用多边形（例如，为了与以前的图形兼容），可以选择将多边形输入为多段线的选项。而且还可以更改此选项的默认设置。

更改输入多边形的默认设置的步骤

1.在命令行上，输入 MAPUSEMPOLYGON。

系统将询问是否使用多边形。

2.键入 off 或 on。按 Enter 键。

如果关闭了多重多边形，AutoCAD Map 3D 工具集 将为其输入的多边形对象创建闭合多段线。

更改多边形的默认填充的步骤

1.在命令行上，输入 mpfill。按 Enter 键。

2.在“多边形填充特性”对话框中，选择多边形填充特性。

所有新创建或经过转换的多边形都将使用新的默认填充设置。可以使用 MAPMPEDIT（编辑多边形命令）更改现有多边形的填充。

更改多边形边缘显示的步骤

1.在命令行上，输入 polydisplay。

2.输入 e 可仅查看边缘，输入 f 可仅查看填充，或输入 b 同时查看边缘和填充。

3.在命令行上，输入 regen。

三、将多边形拓扑转换为多边形的步骤

可以使用多边形拓扑创建多个多边形。不更改多边形拓扑。

将多边形拓扑转换为多边形的步骤

1.在命令行上，输入 maptopologytopolygons。按 Enter 键。

2.在“从拓扑创建多边形”对话框中，对于“名称”，选择要转换的拓扑。

单击“加载拓扑”以选择和加载拓扑。

3.对于“图层”，选择要在其上放置转换的多边形的图层。

单击“图层设置”创建新图层并设置其特性。

4.（可选）选择“编组复杂多边形”，从拓扑中的嵌套多边形创建单个多边形。

如果一个多边形位于另一个多边形内部，则它们都将变为生成的多边形对象中的边界。对使用此选项编组的多边形的嵌套层数没有特定的限制，但是在某些条件下生成的单个内部/外部边界可能会与用户预期的不同。可以使用 MAPMPEDIT 命令更正这种情况。

5.（可选）选择“从质心复制对象数据”，将对象数据从多边形复制到新多边形对象。

如果选择了“编组复杂多边形”，则仅从最外部的多边形复制对象数据。

6.（可选）选择“从质心复制数据库链接”，将数据库链接从多边形复制到新多边形对象。

如果选择了“编组复杂多边形”，则仅从最外部的多边形复制数据库链接。

7.单击“确定”。

四、拆分多边形对象的步骤

可以将一个现有的多边形拆分为两个新的多边形。现有的多边形将被删除。

拆分多边形对象的步骤

1.在命令行上，输入 mpsplit。按 Enter 键。

2.选择要拆分的多边形。

3.指定用于拆分多边形的直线：

要通过绘制一条直线来拆分多边形，请输入 d。

在图形中单击以指定该直线的第一点。

单击以指定下一点，或输入 a 绘制圆弧。有关绘制圆弧的详细信息，请参见 AutoCAD 帮助中的 ARC。

要使用现有直线拆分多边形，请输入 s。选择一条或多条直线。

4.要将附着的数据从原始多边形复制到两个新的多边形，请输入 y。

否则，将删除该数据。
