autodesk dwg trueview 2026官方版

autodesk dwg trueview 2026官方版提供简单的图纸查看功能，将其安装到电脑就可以开始查看dwg格式的图纸，dwg是一种专业的图纸格式，建筑图纸，零件图纸都可能保存为dwg格式，如果你的电脑有很多图纸，但是没有可以查看的软件，可以选择这款autodesk dwg trueview 2026软件，该软件功能丰富，可以自由打开CAD图纸到这款软件查看，可以自由放大图纸查看不同的零件图形，可以查看不同的建筑门窗图形，图纸中的对象属性也可以在这款软件查看，图纸的注释内容也可以在这款软件查看，并且支持测量功能，可以使用多种工具对图纸上的对象测量长度，测量角度，测量面积，让用户可以了解更多图纸细节内容，如果你需要这款软件就下载吧。

软件功能

1、图纸加载

autodesk dwg trueview 2026提供简单的图纸加载功能，可以自由添加dwg图纸查看。

2、支持多个图纸添加

可以在这款软件上添加很多CAD图纸查看，方便你在软件上比较两份图纸不一样的地方。

3、图纸转换

autodesk dwg trueview 2026也提供格式转换功能，将dwg转换为其他新的图纸格式。

4、打印功能

在查看图纸的时候也可以点击打印按钮，可以在软件上编辑打印的方式，选择不同的图层打印。

5、缩放功能

在查看图纸的时候就可以放大CAD图纸查看对应区域的内容，可以对一个细节区域放大查看图形。

6、多种查看模式

autodesk dwg trueview 2026提供的看图模式很多，可以显示 2D模式，可以显示3D视图模式，可以显示投影模式。

软件特色

1、autodesk dwg trueview 2026提供图层管理功能，在软件可以查看全部图层。

2、冻结图层，如果你不需要对当前的图层做修改，可以直接将图层冻结。

3、丰富的测量功能，在软件可以随时打开距离、面积、半径、角度等测量工具。

4、命令查看功能，在软件可以显示autocad的相关命令内容，也可以输入新的命令运行。

5、近期图纸查看，可以在软件显示近期打开的图纸记录，可以重复打开图纸浏览。

6、有些图纸完全在模型空间中创建，包括模型几何、尺寸、文本、表格和标题块。

安装方法

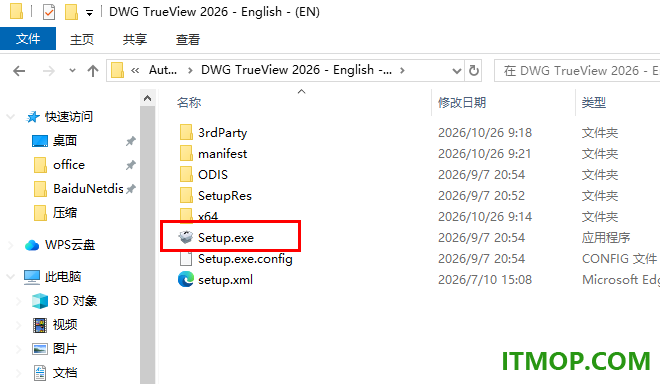

1、打开Setup.exe就可以直接安装软件，可以弹出安装引导步骤

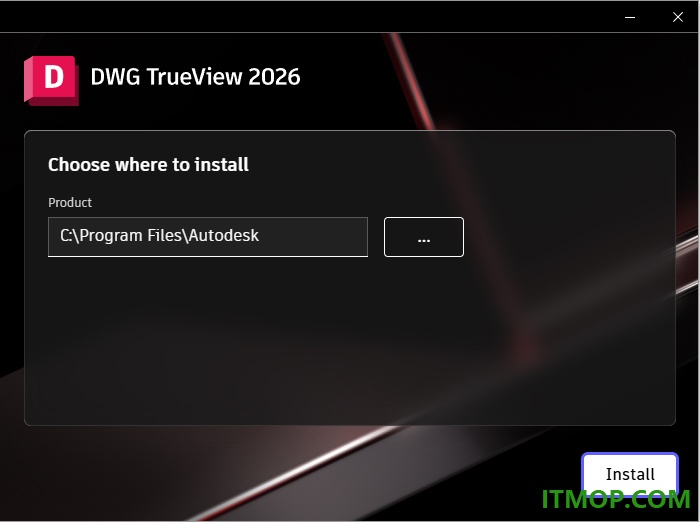

2、这里是安装目录选择界面，建议按默认安装；

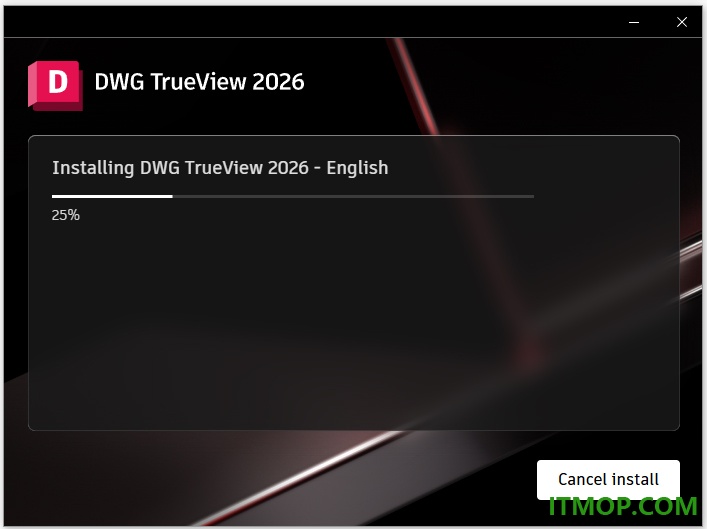

3、提示软件的安装进度条，等待一段时间

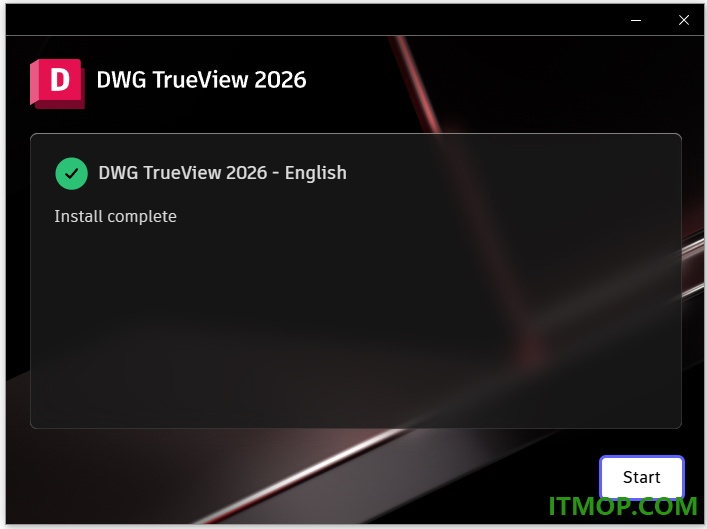

4、现在软件已经安装完毕了，可以直接启动软件开始进入主界面

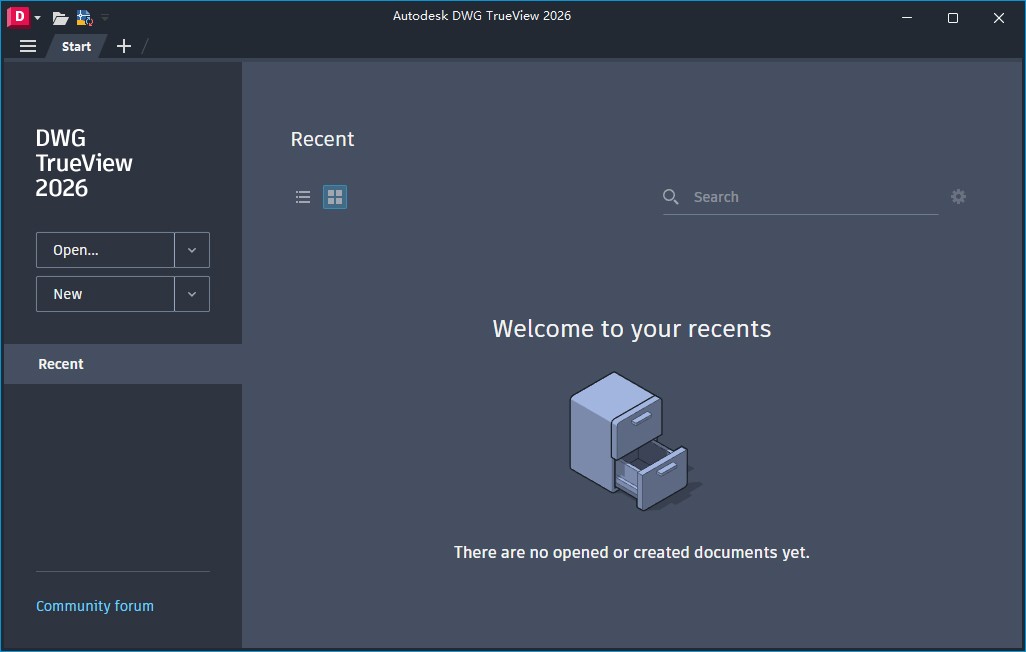

5、软件界面如图所示，你可以直接点击open打开新的CAD图纸查看内容。

官方教程

一、指定要绘制的区域

绘制图纸时，必须指定绘制图纸的面积。情节对话框在情节区域下提供了以下选项。

布局还是界限。绘制版面时，绘制指定纸张尺寸内可打印区域内的所有内容，原点从版面中的0,0计算。在绘制模型标签页时，绘制由网格界限定义的整个绘图区域。如果当前视口没有显示平面视图，这个选项的效果与扩展选项相同。

范围。绘制当前图纸空间中包含物体的部分。当前空间中的所有几何体都被绘制出来。图纸可能会重新生成，重新计算范围再绘制。

展示。在模型标签页绘制当前视口视图，或在布局标签页绘制当前纸张空间视图。

View。用VIEW命令绘制之前保存的视图。你可以从提供的列表中选择一个命名视图。如果图中没有保存的视图，则该选项不可用。

窗户。 绘制你指定的图纸任意部分。点击窗口按钮，使用指向设备指定待绘制区域的相对角，或输入坐标值。

程序

在绘制时设置绘图区域

1.点击主页标签 输出面板 图。

2.在“图”对话框中，在“图块区域”下，指定你想绘制的图纸部分。

3.根据需要更改其他设置。点击确定来绘制图纸。

二、套装纸张尺寸

在“图”对话框中，选择你想使用的纸张尺寸。

如果你是从布局绘制图，可能已经在“页面设置”对话框中指定了纸张尺寸。但是，如果你从模型标签页绘制图，绘图时需要指定纸张尺寸。在“图”对话框中，选择你想使用的纸张尺寸。纸张尺寸列表取决于您在“绘图”或“页面设置”对话框中选择的打印机或绘图机。可用的绘图仪列表包括目前配置为Windows使用的以及你安装了非系统驱动程序的绘图仪。

使用自定义纸张尺寸

如果你需要指定一个纸张尺寸，但该尺寸在图题对话框或页面设置对话框中都没有列出，你可以使用图器配置编辑器为非系统图器添加自定义纸张尺寸。通常，你不能在Windows系统打印机上添加自定义纸张尺寸，因为允许的页码和打印面积由制造商决定。不过，你可以根据Windows系统打印机的纸张尺寸修改可打印区域。

程序

为当前地块选择纸张尺寸

1.点击主页标签 输出面板 图。

2.在“图”对话框中，“打印机/绘图机”栏目中，在名称框中选择绘图仪。

3.在纸张尺寸下，从列表中选择一种纸张尺寸。

列出的纸张尺寸取决于你选择的绘图机。

设置布局的默认纸张尺寸

1.在应用菜单中，点击“打印页面设置”。

2.在页面设置管理器的页面设置区域，应该选择你想设置纸张尺寸的布局。如果没有，选择布局。点击修改。

3.在页面设置对话框中，在纸张尺寸下，从列表中选择纸张尺寸。点击确定。

所列出的纸张尺寸取决于页面设置中指定的绘图机。

4.在页面设置管理器中，点击关闭。

布局反映了这些变化。

设置绘图机的默认纸张尺寸

1.点击主页标签 输出面板 图。

2.在“图”对话框中，“打印机/绘图机”栏目中，从名称列表中选择一个绘图机。

3.点击属性。

绘图仪配置编辑器显示出来。

4.要指定默认纸张尺寸，请使用以下方法之一：

对于非系统绘图仪，在介质中选择“源”和“尺寸”。

对于系统打印机，在树状视图中选择自定义属性。然后在“访问自定义对话框”中，选择“自定义属性”。

5.选择合适的纸张尺寸。

6.点击确定关闭每个对话框。

注：可用的纸张尺寸取决于打印机或绘图机。有些绘图仪制造商在绘图机配置编辑器中可能会对纸张尺寸有不同的控制方式。

为非系统打印机创建或编辑自定义纸张尺寸

1.在应用菜单中，点击打印绘图仪管理器。

2.在绘图机管理器中，双击你想更改配置的PC3文件。

3.在绘图仪配置编辑器的设备和文档设置标签下，在用户自定义纸张尺寸与校准下，选择自定义纸张尺寸。

4.使用以下方法之一设置新的纸张尺寸：

要添加自定义纸张尺寸，点击添加，并按照自定义纸张尺寸向导中的步骤操作。你指定纸张尺寸、可打印区域以及新纸张尺寸的名称。

要编辑现有的纸张尺寸，在“自定义纸张尺寸”中选择该纸张尺寸并点击“编辑”。自定义纸张尺寸向导打开。更改任何纸张尺寸设置。

6.点击确定。

当选择该 PC3 文件时，新的或编辑后的纸张尺寸会在“情节”和“页面设置”对话框中查看。

注：为非系统驱动程序创建自定义纸张尺寸时，将绘图模型参数（PMP）文件附加到绘图仪配置（PC3）文件中。PMP文件包含定制绘图仪校准和定制纸张尺寸信息。默认情况下，PMP文件存储在Drv文件夹中。
