Autodesk AutoCAD Raster Design 2026免费版

autocad Raster Design 2026提供光栅图像编辑功能，可以在这款软件导入航拍的照片，可以导入卫星照片，随后就可以启动图片处理功能编辑图像上的很多物体，可以在图像显示山坡、房屋、树林、道路、河流等内容，这些对象都是可以自由修改的，也可以将其转换为矢量图形，结合AutoCAD的绘图功能就可以自由修改矢量图形中的对象，让绘图人员可以直接提取图像内容，可以将其运用到CAD软件上建立模型，对于需要将图像内容转换为CAD图纸的用户非常有帮助，软件提供的图像处理功能非常多，如果你喜欢AutoCAD Raster Design 2026免费版就下载吧。

Raster Design 2026功能介绍

1、图像编辑和清理

去除图像的斑点、偏移、镜像，并对其进行修饰。

2、光栅图元操作 (REM)

在光栅区域和图元上使用标准 AutoCAD 命令。轻松编辑光栅图像、线、圆弧和圆。

3、矢量化工具

从光栅图像创建线条和多段线，并将光栅文件转换为矢量图形。

4、图像转换功能

在 Civil 3D 土木工程软件以及 AutoCAD Map 3D 工具组合中显示和分析地理图像。

软件特色

1、AutoCAD Raster Design 2026提供图像查看功能，可以加载卫星图到软件查看。

2、图像编辑，软件提供光栅图像编辑功能，可以放大图像编辑拍摄到的对象。

3、卫星图显示的山坡都是可以在这款软件编辑的，可以测量山坡，可以修改山坡布局。

4、支持房屋查看，航拍显示的地面房屋都是可以在AutoCAD Raster Design 2026软件中查看的。

5、支持删除房屋，可以将图像中不需要的内容删除，也可以移动图像中的房屋。

6、提取实体，可以借助AutoCAD Raster Design 2026的功能提取卫星图中的实体对象。

7、编辑实体，光栅图都是可以在这款软件编辑实体的，可以对图片中显示的很多实体修改。

8、转换矢量实体，可以将光栅图像中的内容转换为矢量对象，方便你在AutoCAD中编辑矢量图形。

9、等高线矢量分离，在软件中识别当前的等高线内容，将矢量线条内容分离。

10、插入新的图片，可以随时将外部的JPEG图像插入到当前的CAD图纸中继续编辑。

11、支持图片修复功能，如果相机拍摄角度不正确，可以在软件秀修复摄影图中的畸变内容。

12、也支持插入与关联图像、插入扫描图纸图像、使用除斑清理图像、用反转和镜像清理图像。

AutoCAD Raster Design 2026安装教程

注意：安装软件前，必须先安装autocad2026软件，否则无法运行。

1、下载解压，得到autodesk AutoCAD Raster Design 2026 64位和通用激活工具；

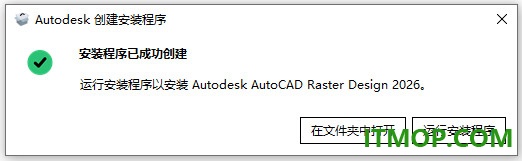

2、双击文件“AutoCAD_RasterDesign_2026_English_Win_64bit_db.sfx.exe”提取安装软件，直接安装；

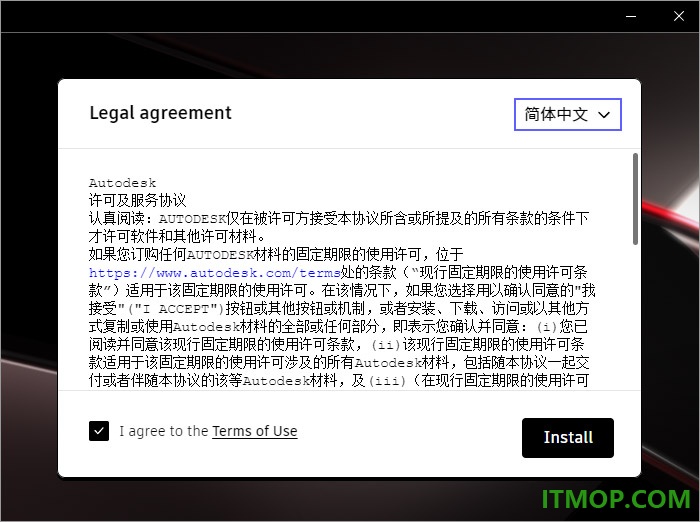

3、同意条款，开始安装；

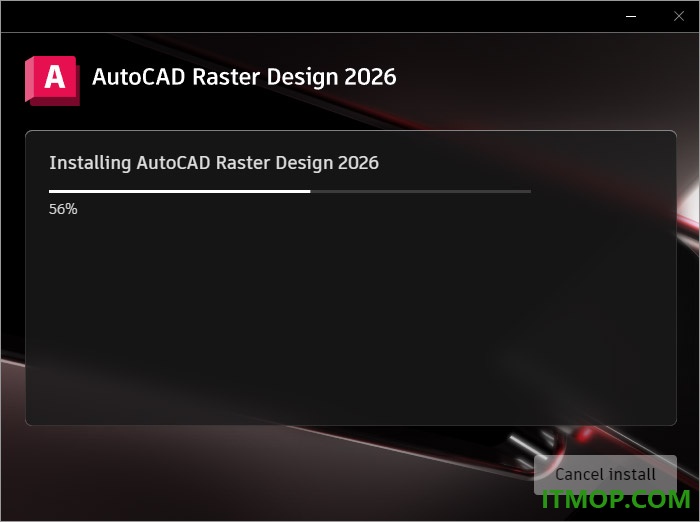

4、正在安装中，耐心等待软件安装完成；

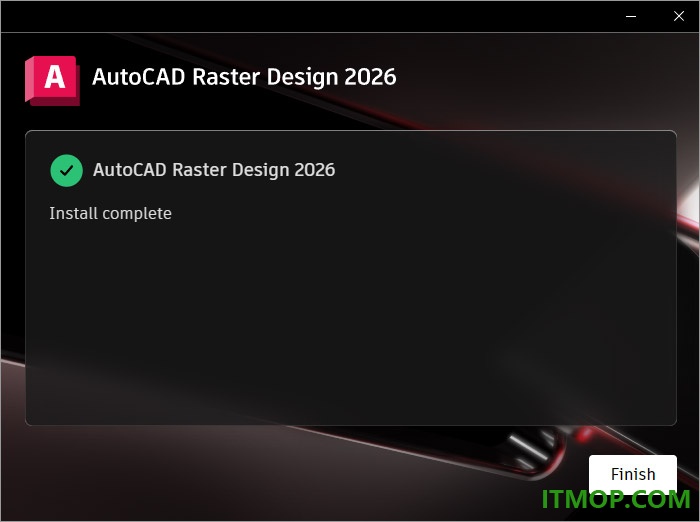

5、软件成功安装，先不要运行软件；

6、打开运行激活工具：autodesk 2026-2021全自动通用版，以管理员身份运行adsknlm.exe，如果误报，请添加信任；

7、激活工具成功安装如下图所示：

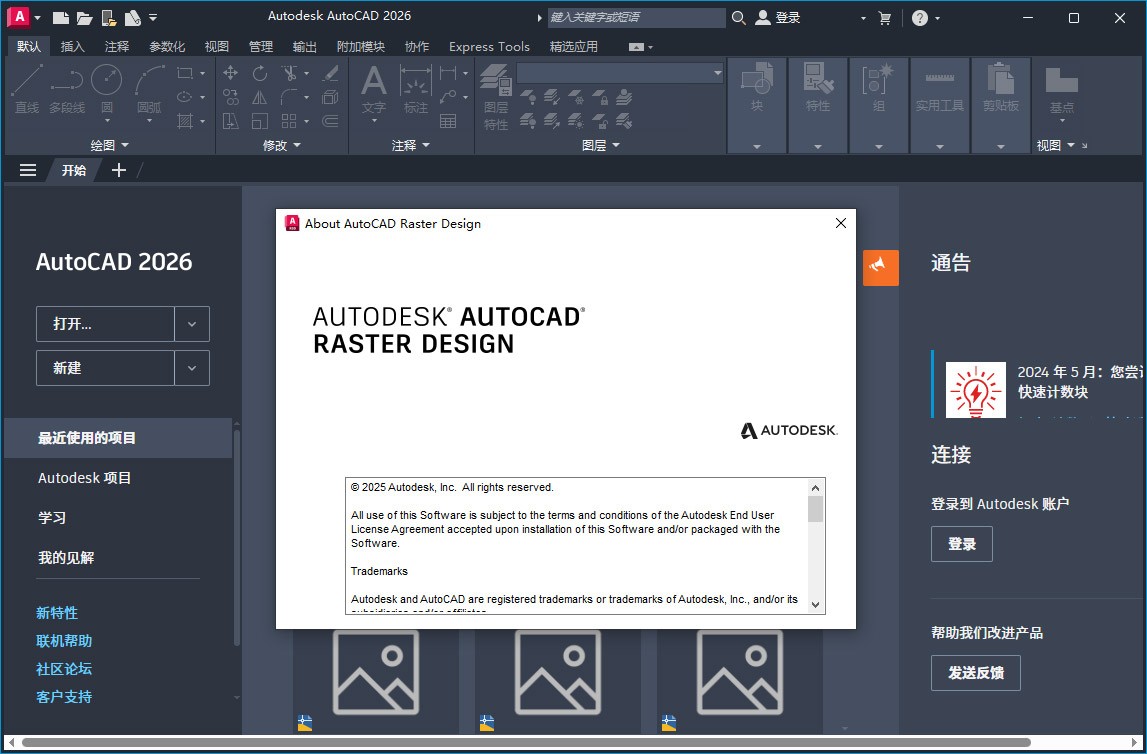

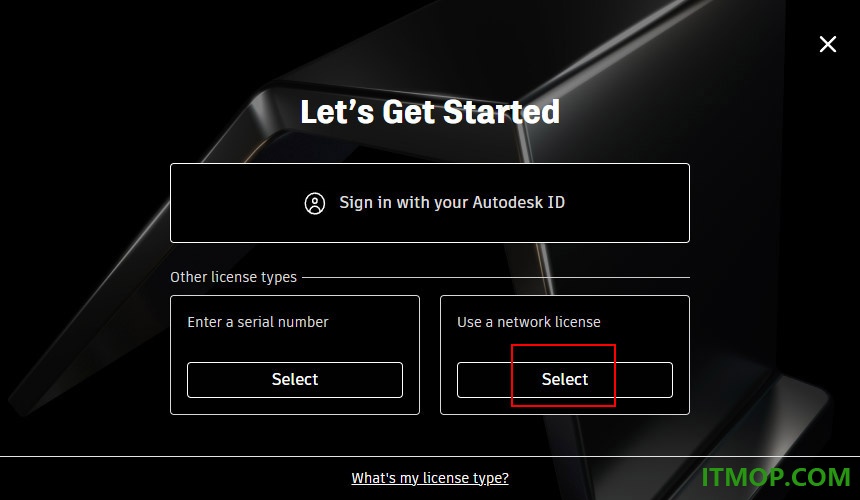

8、打开autocad2026软件，选择网络许可证，再切换到“Raster Design 2026”选项卡以使用软件；

9、以上就是软件详细图文安装教程，希望对用户有帮助。

官方教程

一、裁剪USGS图像

在这个练习中，你使用裁剪功能来去除图像中的区域。

裁剪保留栅格图像中的选定区域，并去除图像的其余部分。永久裁剪图像会永久移除你所选区域外的光栅数据，并调整图像帧大小以适应裁剪后的区域。

移除栅格数据的其他方法会产生不同的效果：

删除命令：在不调整图像大小的情况下，从图像中擦除栅格数据。你也可以用这些命令删除不在图像边界上的光栅数据。

遮罩是从视野中移除某个区域，但不会删除该区域。遮罩可以影响多张图像，并且可以为每张图像转换成AutoCAD图像剪辑。

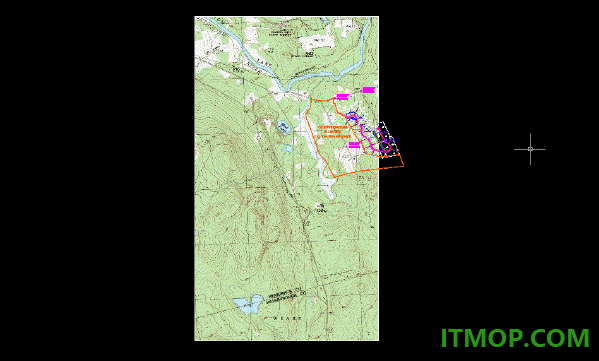

在本课中，你裁剪了USGS四边形图的白色边框。如果你想合并相邻四边形图的图像，这个过程会很有用。

1.在......Program FilesAutodeskApplicationPluginsRasterDesign2027.BundleContentsTutorialsTutorial5 文件夹，Map_09.dwg打开绘图文件。

裁剪图像中的白色边框

2.在色带上，点击“栅格工具”标签，编辑面板，裁剪下拉菜单，矩形区域

3.使用Endpoint OSNAP选择图像左上角的第一个点。

4.按回车接受裁剪区域默认的0旋转。

5.选择地图右下角的第二个点。

AutoCAD 光栅设计工具集会自动调整图像框架大小以适应裁剪后的图像。你裁剪的栅格数据会从图像中移除。

6.关闭图纸时不保存更改。

二、多光谱影像的展示

在这个练习中，你将多光谱数据集中的多个图像波段合成一张显示的图像。

虽然多光谱数据集的每个波段都可以单独显示为灰阶图像，但当你将两三个波段分配给不同的色道并以“假色”图像显示时，才会揭示该数据类型的真实分析价值。

在这个练习中，你将使用色彩地图控制，以不同方式显示一组七条图像带。

1.在......Program FilesAutodeskApplicationPluginsRasterDesign2027.BundleContentsTutorialsTutorial5 文件夹，Multispec_CA.dwg打开绘图文件。

这幅图包含一组多光谱的七张卫星图像，色彩图设置为显示标准的假彩色图像。

2.如果图像管理器工具空间未打开，在功能区上点击“栅格工具”标签“管理”和“视图面板”管理“。

使用标准的假色映射

3.在图像管理器中，展开绘图名称下的对象树，这样你可以看到颜色映射（R：B40 G：B30 B：B20），配置如下：

红色通道 – B40（可见近红外）

绿色通道 – B30（红色）

蓝色通道 – B20（绿色）

该彩色地图生成的图像中不同类型的植被和水体更易被观察，因此有助于分析水深和土地覆盖。接下来的几个步骤，我们将看两个例子。

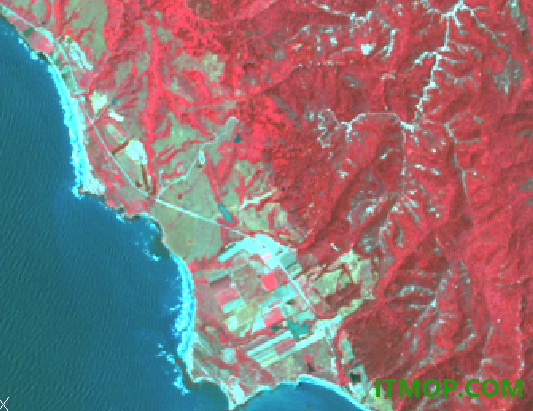

4.在功能区上，点击“查看”标签 命名视图面板 视图管理器。然后展开模型视图节点，选择名为“树”的视图，点击“设置当前”，然后点击确定。在这种视角中，针叶林覆盖为深红色，落叶林覆盖为较浅红色。

5.在功能区上，点击“查看”标签 命名视图面板 视图管理器。然后展开模型视图节点，选择名为“水”的视图，点击“设置当前”，然后点击确定。

在这种视角中，清澈的水是深蓝色，浅水或沉积水是浅蓝色。水下通道和棚子清晰可见。 6.在功能区上，点击“查看”标签 命名视图面板 视图管理器。然后展开模型视图节点，选择名为植被的视图，点击“设置当前”，再点击确定。

创建自然色彩映射

7.在图像管理器中，右键点击图像色彩映射，点击编辑色彩映射，然后将色彩通道分配给图像波段，如下：

红色通道 – B30（红色）

绿色水道 – B20（绿色）

蓝色通道 – B10（蓝色）

8.点击应用查看颜色地图的变化。

这张彩色地图以接近地形自然外观的颜色展示。右上方灰色的城市区域被浅棕色的山丘环绕，周围覆盖着绿色森林。通过更改色彩地图，我们可以更详细地观察该区域的特征。

绘制彩色地图以分析土地覆盖

9.在图像管理器中，右键点击图像色彩映射，点击编辑色彩映射，然后将色彩通道分配给图像波段，如下：

红色通道 – B40（可见近红外）

绿色通道 – B50（中红外）

蓝色通道 – B30（红色）

第5条（B50）对植物和地表含水量的变化非常敏感。因此，这张彩色地图显示了不同类型的土地覆盖中不同程度的绿色。

10.点击应用查看颜色地图的变化。

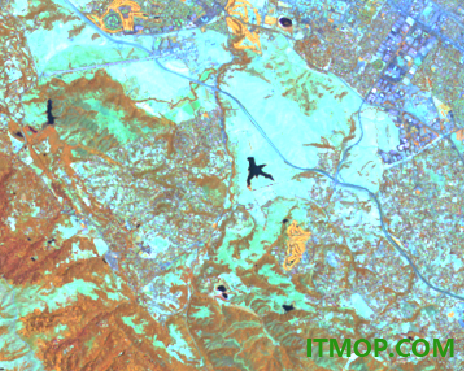

在这种视角中，树木呈红褐色，但较干燥的植被带有更多绿色调，因此看起来呈橙色或绿色。照片中的天然草原干燥且覆盖稀疏，因此呈现浅绿蓝色。裸露的土壤和城市区域呈现蓝色和灰色。

绘制用于岩石和土壤分析的彩色地图

11.在图像管理器中，右键点击图像色彩映射，点击编辑色彩映射，然后将色彩通道分配给图像波段，如下：

红色通道 – B70（远红外）

绿色通道 – B40（可见近红外）

蓝色通道 – B20（绿色）

12.点击确定查看颜色映射的更改并退出对话框。

该颜色图中的第7带以红色调显示岩石和土壤的含水量，深红色表示水分较多。由于第4带分配给绿色通道，植被呈现出不同深浅的绿色。

13.关闭图纸时不保存更改。

更新日志

AutoCAD 光栅设计 2026.1.2 更新

2026年8月6日

一般信息

.NET 10

从 .NET 8.0 和 10.0 的变更：Microsoft 将在 2026 年 11 月 10 日后停止为 .NET 8.0 提供更新。因此，鼓励Autodesk及其他软件开发者转向.NET 10.0。

重要提示：由于 .NET 10 在 AutoCAD 光栅设计 2026.1.2 中引入的潜在兼容性问题，AutoCAD 及相关专用工具集的相应更新也必须安装。

修复问题

通过客户错误报告工具报告的问题

基于使用客户错误报告工具的客户提供的详细信息，我们能够识别并修复包括以下几项缺陷：

总体更新

AutoCAD 光栅设计现在可以在更改存储路径后正确显示光栅图像外部引用。
