AutoCAD plant 3d 2022中文版

autocad plant 3d 2022中文免费版提供模型设计功能，可以使用3D功能模块新建管道模型，直接在软件上创建石油管道，可以通过这款软件布置工厂管道，布置天然气管道，布置罐体设备，轻松在软件上模拟搭建化工厂、石油工厂，并且模型数据和设备数据都是可以导出的，以后可以通过这款软件提供的模拟数据创建工程项目文档，从而按照文档和模型施工；AutoCAD plant 3d 2022功能还是非常多的，官方提供了大量模型和零件，可以直接插入新的设备模型，可以插入新的零件和管路元件，很多管道和设备都不需要自己重头设计，喜欢的朋友就下载吧。

AutoCAD Plant 3D 2022新版功能

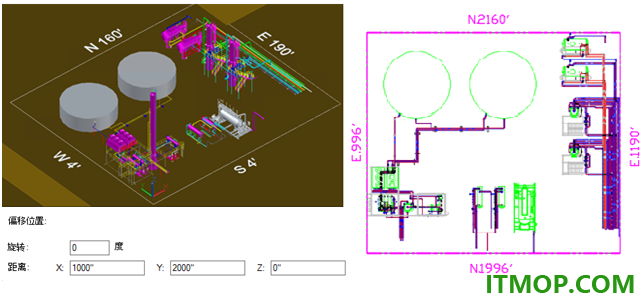

一、正交偏移位置 （2022 版新增功能）

使用正交偏移位置，您可以在正交图形中显示不同的坐标。

在早期版本中，正交图形中仅显示模型创建位置的坐标。

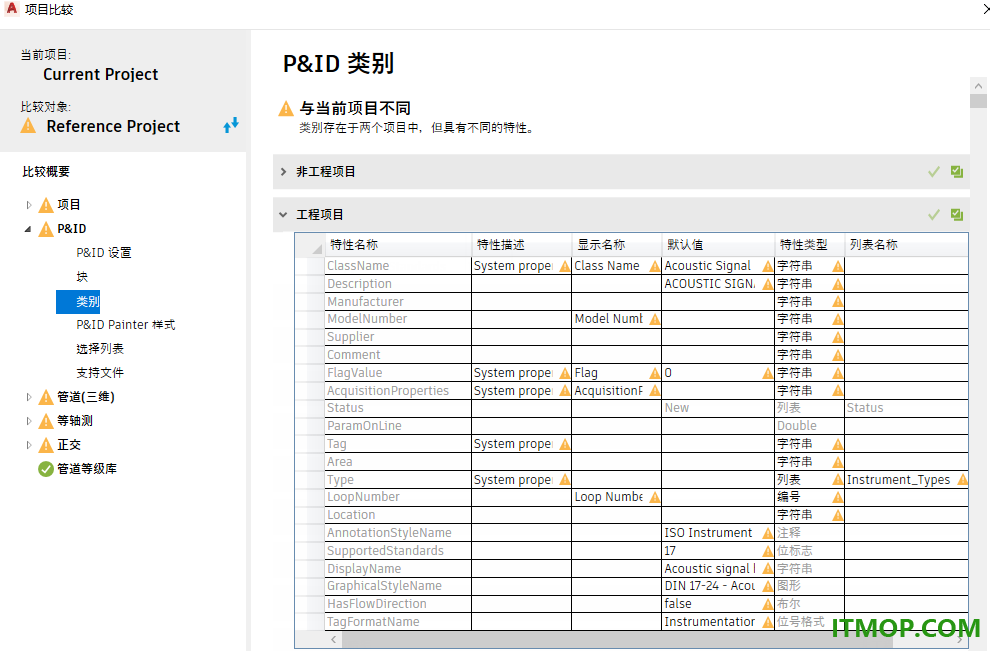

二、项目比较 （2022 版新增功能）

使用“项目比较”，您可以分析整个 Plant 3D 配置的异同。可以将当前项目与参照项目进行比较。您还可以选择要在项目间同步的条目。

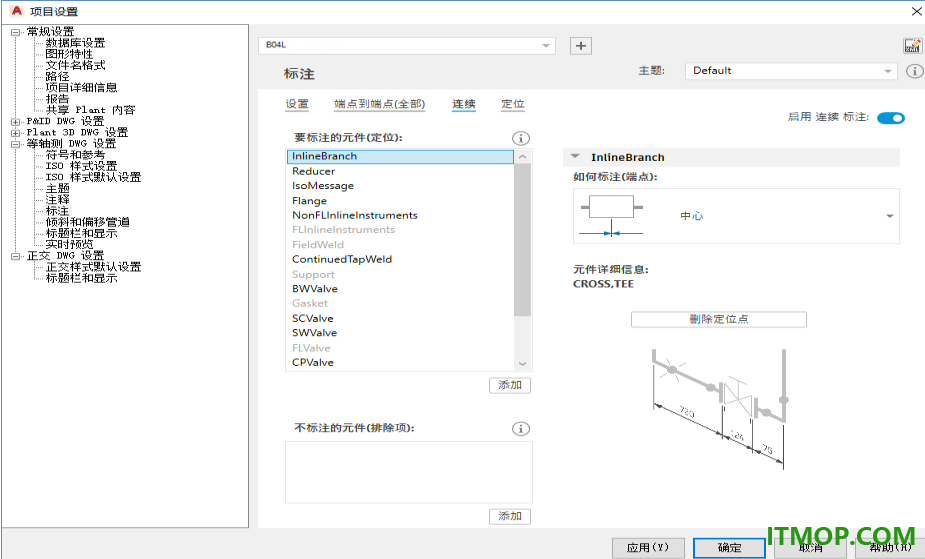

三、等轴测标注设置 （2022 版新增功能）

“项目设置”对话框经过了重新设计，具有扩展的等轴测标注功能。使用“等轴测标注设置”，还可以访问“Iso 样式编辑器”以使用 IsoConfig.xml 的高级配置。

四、其他增强功能

Plant 内容运行时升级：内置 Plant 内容现在基于 python 3.7.9 版本。升级您的自定义脚本以与 Python 3.7.9 版本兼容。您可以使用任意可用工具将 Python 2 转换为 3。例如 2to3 工具 (https://docs.python.org/3.7/library/2to3.html)。

AutoCAD Plant 3D Object Enabler：安装 AutoCAD Plant 3D OE 后，Navisworks 中会显示更多 Plant 3D 对象特性（包括设备管嘴详细信息）。

协作：协作项目支持新的 autodesk Construction Cloud。当您共享或打开协作项目时，协作项目名称中的区域后缀将被删除。

软件特色

1、支持多种设备：鼓风机、离心机、柱形容器、压缩机、输送机、旋风、干燥机。

2、也可以在软件添加过滤器、锅炉、通用设备、加热器、换热器、机械驱动器、混合设备。

3、支持管路元件添加功能，可以在软件上自由部署新的元件，可以对元件修改。

4、编辑功能，添加的元件都是可以编辑的，可以自定义图形宽度高度，可以拉伸图形。

5、支持特性标注功能，添加的管道和设备都是可以直接附加特性标注的。

6、支持零件族 ID、密封面、啮合长度、设计标准、设计压力系数、位号、详细描述(尺寸)等特性。

7、要注释的内容:ISO 图纸接续 (到)、ISO 图纸接续 (从)、其他连接的管线、连接的设备管嘴。

8、支持添加排水管道，如果你的工厂需要排水，可以在这款软件将管道连接到水池。

9、支持通风设备添加，可以通过这款软件帮助用户在设计工厂的通风管道。

10、引线注释内容，支持连接到注释、连接到零部件、多重引线样式、使用引线基线。

11、不同设备提供不同特性，支持伴管等级库、伴管类型、保温等级、保温厚度、保温类型。

autocad plant 3d 2022安装激活教程

下载软件安装包之前务必将杀毒软件以及防火墙关闭，避免将激活补丁或注册机删除。

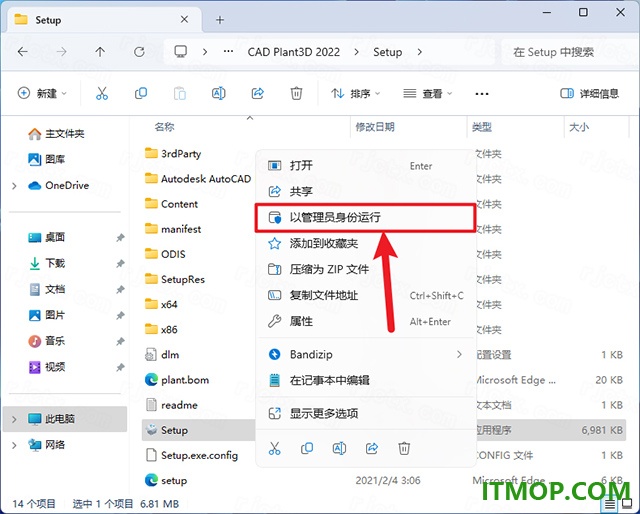

1、下载解压，得到cad plant 3d 2022中文免费版，打开Setup文件夹，选择Setup.exe鼠标右键以管理员身份运行；

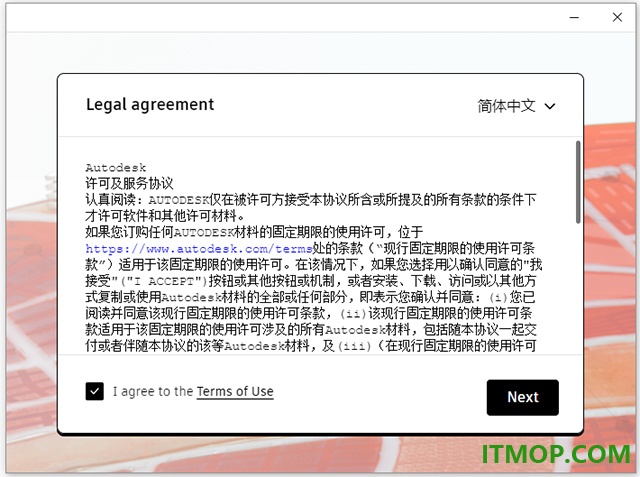

2、同意软件许可协议，勾选【我同意使用条款】，点击【下一步】；

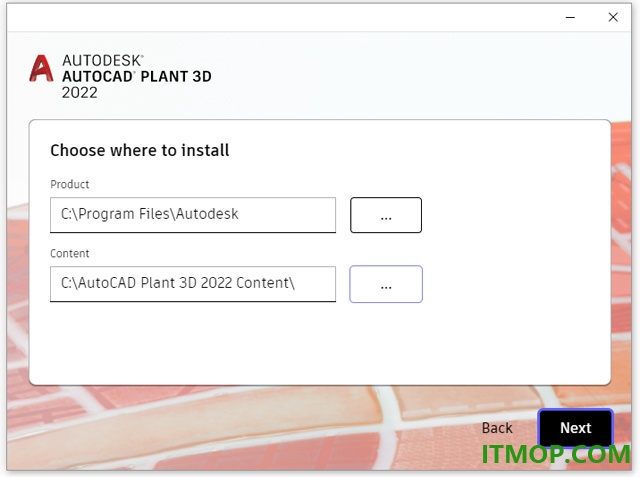

3、软件默认安装在C盘，可自定义更改软件安装位置，点击【Next】；

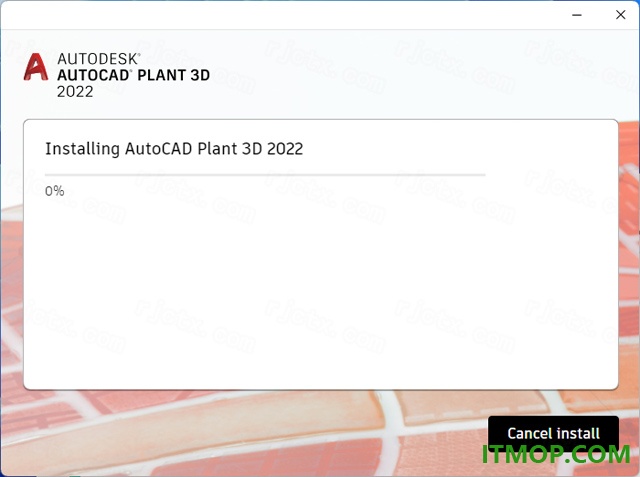

4、软件正在安装中，请稍等一会儿；

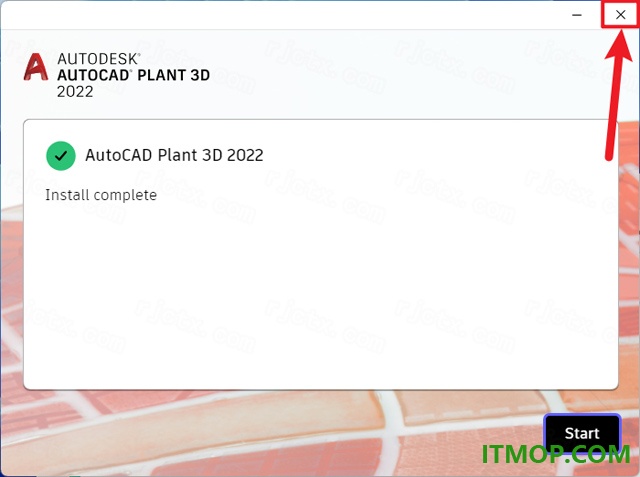

5、软件安装成功，点击右上角的X关闭，这一步很重要；

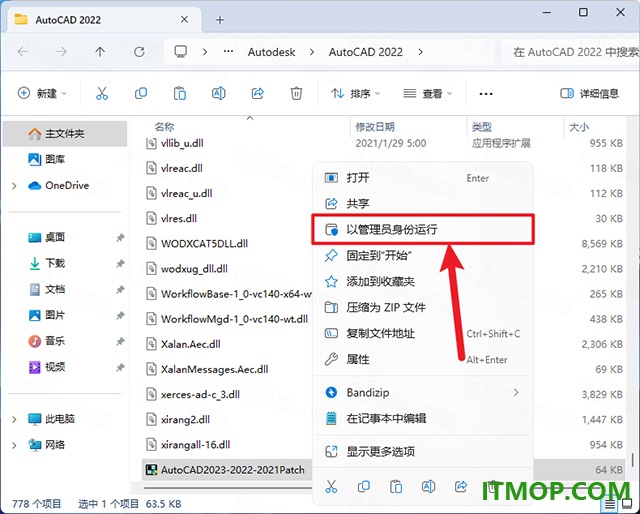

6、接下来激活操作，打开Crack文件夹，复制激活文件“AutoCAD2023-2022-2021Patch.exe”到软件安装目录下，再以右键选择【以管理员身份运行】

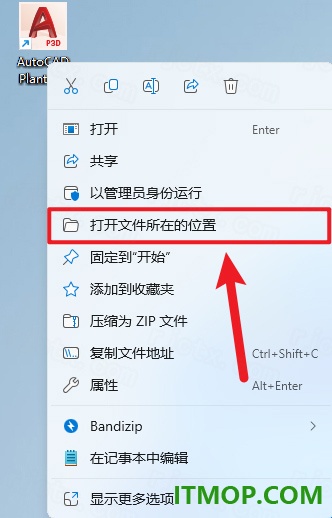

7、软件目录：右键桌面上的【AutoCAD Plant3D 2022软件图标】，点击【打开文件所在的位置】

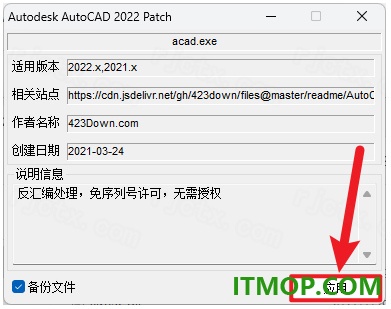

8、点击【应用】按纽即可激活；

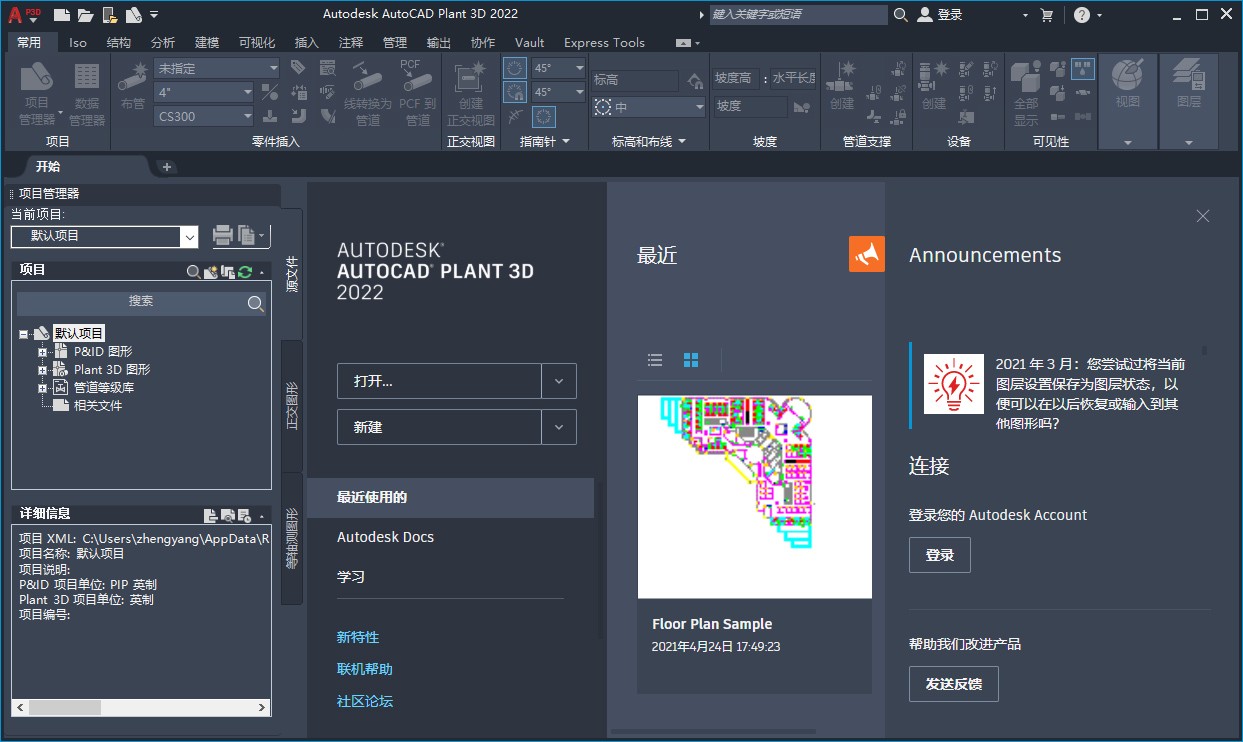

9、好了，软件成功激活，以上就是cad plant 3d 2022中文免费版的详细安装教程，软件界面如下：

官方教程

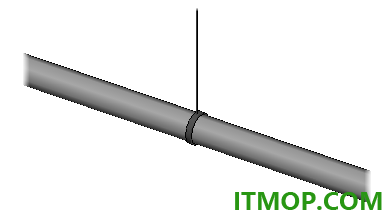

一、使用管道支撑和 AutoCAD 对象的步骤

将 AutoCAD 对象附着到管道支撑

1.在功能区上，单击“常用”选项卡 -“管道支撑”面板 -“附着支撑”。

2.在绘图区域中，选择一个管道支撑对象（例如：简单支撑）。

3.选择一个或多个要附着的 AutoCAD 对象（例如：AutoCAD 圆柱体）。

从管道支撑拆离 AutoCAD 对象

1.在功能区上，单击“常用”选项卡 -“管道支撑”面板 -“拆离支撑”。

2.在绘图区域中，选择一个自定义管道支撑对象。

从 AutoCAD 对象创建管道支撑的步骤

1.在功能区上，单击“常用”选项卡 -“管道支撑”面板 -“转换支撑”。

2.在绘图区域中，选择一个或多个 AutoCAD 对象。

3.捕捉以连接到管道（例如：最近点）。

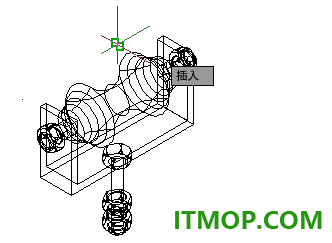

二、从 AutoCAD 块创建管道支撑的步骤

1.在功能区上，单击“常用”选项卡 -“管道支撑”面板 -“创建”。

2.在“添加管道支撑”对话框中，单击“使用 AutoCAD 块”。

3.执行以下操作之一：

单击“从模型中选择块”。

在绘图区域中，选择一个块。

单击“从 DWG 输入块”。

在“选择块定义”对话框中，打开图形，然后单击使用 plantpartconvert 指定了零端口的块。

块的插入点与管道中心线相匹配。

4.单击“确定”。

5.捕捉以连接到管道。

6.按 ENTER 键完成添加管道支撑操作。

三、合并支撑的步骤

1.在功能区上，单击“常用”选项卡 -“管道支撑”面板 -“支架上的支架”。

2.在绘图区域中，选择一个已连接到管道的支撑。

3.选择一个或多个管道支撑以进行合并。

四、替换自定义管道支撑的步骤

可以将自定义管道支撑替换为图形中的其他管道支撑。

1.单击要修改的管道支撑。

2.单击替换夹点。

3.在弹出菜单中，单击“自定义支撑”。

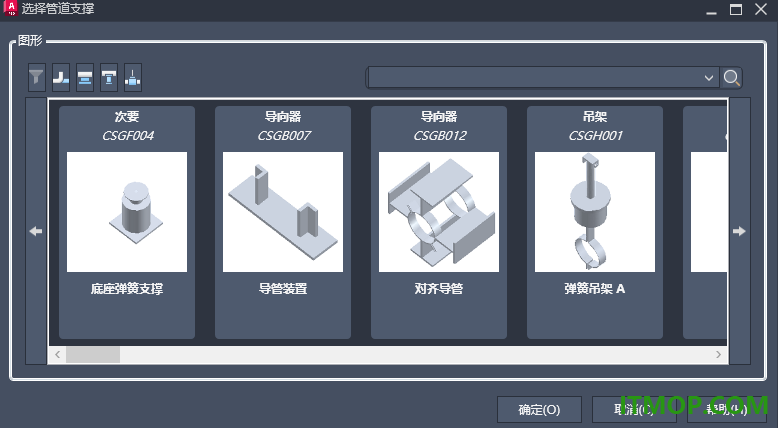

4.在“选择管道支撑”对话框中，指定支撑类型（例如，“支架”-“弹簧支架”）。

5.单击“确定”。

五、替换管道支撑

可以将管道支撑替换为图形中的其他管道支撑。

1.单击要修改的管道支撑。

2.单击替换夹点。

3.在弹出菜单中，选择管道支撑类别，然后选择要替换的特定管道支撑。

项目管道支撑等级库中的可用管道支撑分为不同的组。可以从弹出菜单导航到特定组以进行替换。

六、使用自定义设备的步骤

将 AutoCAD 对象转换为设备的步骤

1.在项目管理器树状图中，在“Plant 3D 图形”文件夹上单击鼠标右键。单击“将图形复制到项目中”。

2.在“选择要复制到项目中的图形”对话框中，导航到包含要转换的对象的 DWG 文件并将其选中。单击“打开”。

3.在项目管理器中，双击包含要转换的三维模型的图形。

4.在功能区上，单击“常用”选项卡 -“设备”面板 -“转换设备”。

5.在绘图区域中，选择要转换的对象。

6.完成选择对象之后，请按 Enter 键。

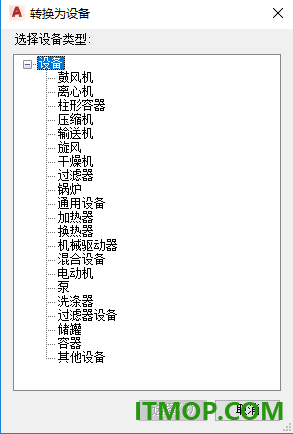

7.在“转换为设备”对话框中，单击要指定给对象的设备类别（例如：压缩机），以便已转换的对象在数据管理器的“特性”选项板上以及在报告中被标识出来。单击“选择”。

8.若要指定插入基点，请在绘图区域中单击以放置项目。

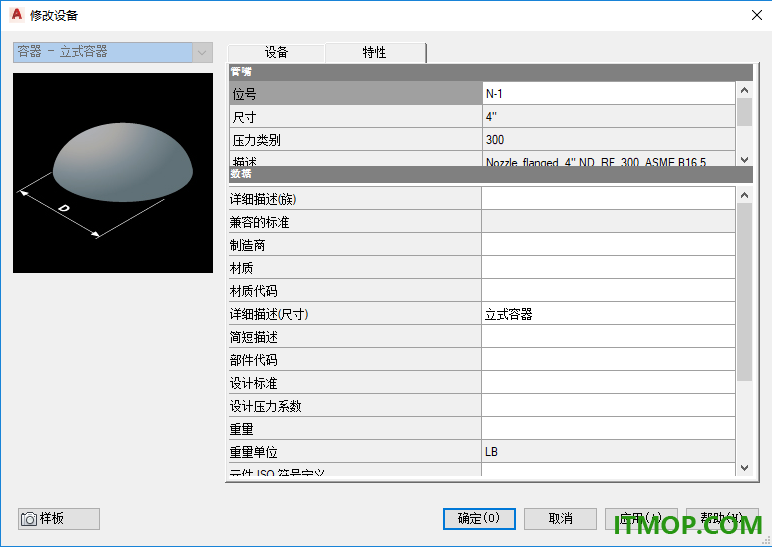

9.在“修改设备”对话框的“设备”选项卡上，请执行以下操作：

若要创建设备描述，请在“详细描述”框中输入描述。

若要为设备指定位号，请单击“位号”框。在“指定位号”对话框的“类型”框中，输入类型。在“表达式”框中，输入唯一的数字标识符。单击“指定”。

10.在“修改设备”对话框的“特性”选项卡上，为各个项目（例如“制造商”、“材质”、“尺寸”等）添加相关数据。

11.（可选）若要使用此设备及其数据作为其他设备的样板，请执行以下操作：

单击“样板”。

在下拉列表中，单击“将当前设置保存为样板”。

在“将样板保存到”对话框中，导航到要保存此样板的位置。在“文件名”框中，输入样板名称。单击“保存”。

注： 设备样板的文件扩展名为 .peqs。

12.在“修改设备”对话框中，单击“确定”。

将图形附着到设备

1.在功能区上，单击“常用”-“设备”面板 -“附着设备”。

2.在绘图区域中，单击要将对象附着到的设备模型。

3.单击要附着到设备的对象。

4.完成选择要附着的对象后，请按 Enter 键。

从设备拆离图形

1.在功能区上，单击“常用”-“设备”面板 -“拆离设备”。

2.在图形中，单击包含附着的图形的设备模型。

3.单击“是”，从设备模型拆离所有图形。
