autocad architecture 2021

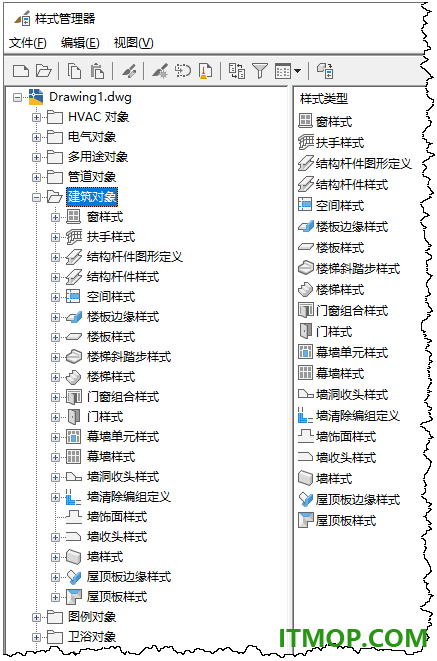

autocad architecture 2021中文版提供很多建筑样式，可以在软件上编辑窗样式、扶手样式、结构杆件图形定义、结构杆件样式、空间样式、楼板边缘样式、楼板样式、楼梯斜踏步样式、楼梯样式、门窗组合样式，让用户可以在这款软件上设计大量建筑图形，将多个图形组合在一起就可以设计建筑图纸，可以在这款软件绘制高楼大夏的图纸，可以绘制单个房屋的装修图纸，房屋的大门、窗户、楼梯、屋顶都是可以在这款软件绘图设计的，软件提供非常多的CAD绘图工具，让用户可以在软件上自由绘图，喜欢的朋友就下载吧。

AutoCAD Architecture 2021 工具集中的新增功能

以下内容简要介绍了对 AutoCAD Architecture 2021 工具集版本的主要改进。

AutoCAD Architecture 2021 工具集会基于客户反馈、调查和分析数据（优先于我们所做工作）提供一组增强功能。多个功能使多个客户规程中的常用功能得以现代化和简化。 此版本的图形格式仍为 AutoCAD 2018。对于开发人员来说，这是一个破坏 API 的版本。

一、autodesk revit Content

约有 175 个新的多重视口图块和图块参照已添加到设计中心的 AutoCAD Architecture（美国英制）和 AutoCAD Architecture（美国公制）内容包。添加的内容以公制配置提供，适用于非英语语言。内容包括“卫浴装置”、“装饰”、“设备”、“停车”、“餐饮服务”、“照明”、“可持续设计”等。

二、修订云线增强功能

AutoCAD 2021 修订云线增强功能也适用于 AutoCAD Architecture 2021 工具集修订云线 (ANNOREvisioNCLOUDADD)。

可以在“特性”选项板中通过其快捷菜单或使用新的 REVCLOUDPROPERTIES 命令更改选定修订云线对象的弧弦长。REVCLOUDPROPERTIES 命令还会更新其他特性，例如修订云线的颜色和图层。

选择修订云线对象后，“特性”选项板现在将修订云线显示为对象类型（而不是多段线）。修订云线基本上仍然是多段线，但它们具有附加圆弧特性和用于在夹点样式之间切换的选项（REVCLOUDGRIPS 系统变量）。

注： 注释缩放不适用于使用新的 REVCLOUDPROPERTIES 命令更改的弧弦长。

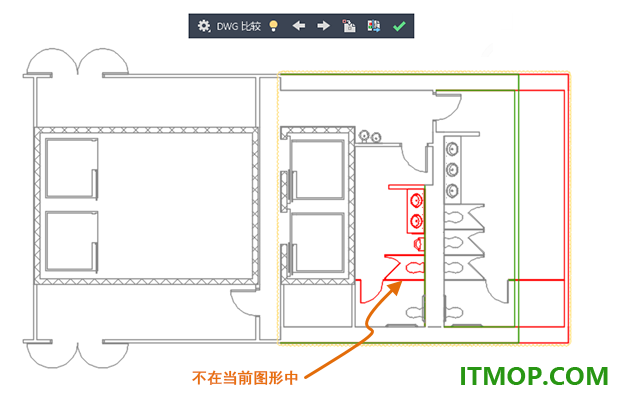

三、DWG 比较输入

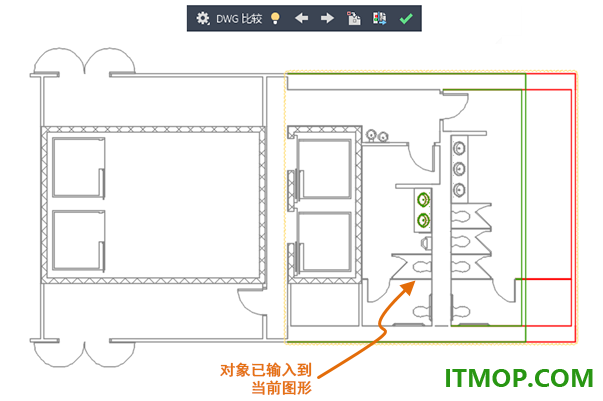

现在，可以输入在比较 2 个图形后显示为差异的 AutoCAD Architecture 对象。

可以将比较图形中高亮显示的差异（红色）输入到当前图形中。如果执行此操作，这些对象现在将存在于两个图形中，并将自动变为灰色。只能输入不在当前图形中的对象。

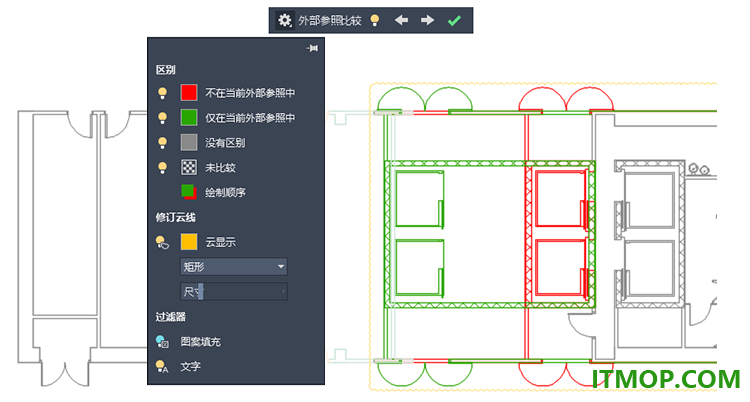

四、外部参照比较

AutoCAD 2021 外部参照比较增强功能也适用于具有建筑对象的 AutoCAD Architecture 图形。

“比较”功能的主要增强功能是，现在可以比较和查看对图形文件（作为外部参照 (xref) 附着在当前图形中）所做的更改。对参照图形或比较图形所做的任何更改均会使用修订云线亮显。

如果更改了参照图形，则应用程序窗口右下角（状态栏托盘）将显示一个气泡消息。单击气泡消息中的链接，可重新加载已修改的外部参照或比较更改。还可以在“外部参照”选项板中比较外部参照更改。

五、图标刷新

常用对话框和选项板中的图标将刷新以提供最佳对比度，从而不会分散对绘图区域的注意力，让您通常集中精力。

六、其他增强

偶然性崩溃

编辑门或窗部件上的格线时，不再发生崩溃。

在图形中选择剪裁三维格线时，不再发生崩溃。

在图形中选择多重视口图块时，它不会挂起。

七、移植

从早期版本移植图形时，如果同步未完成，则命令行中现在会显示警告。

现在，在移植早期版本中的设置后，可以添加注释记号。

八、剖面或立面视图

在编辑剖面或立面几何图形期间，对象捕捉现在可以正常工作。

在附着外部参照图形时，水平剖面现在可以正常工作。

在分解剖面后，外部参照对象的正确图层信息现在显示在“特性”选项板中。

软件特色

1、autocad architecture 2021中文版功能很多，可以快速绘制建筑图纸。

2、可以在软件上编辑、门窗组合样式、门样式、幕墙单元样式。

3、也可以在软件上设置墙洞收头样式、墙清除编辑组定义、饰面样式、墙收头样式。

4、可以在软件使用夹点编辑窗，直接在软件设置不同的夹角，可以测量角窗。

5、可以在软件上编辑窗户的材质，可以编辑大门的材质，材质可以直接附加在图形上。

6、支持特性显示功能，在插入新的建筑图形时可以自定义选择需要显示的特性。

7、支持修改窗样式，通过这款软件自由修改窗户的宽度和高度。

8、支持修改窗的开启角度或开洞比例，让你可以在软件上自由编辑窗大小。

9、支持修改窗的垂直对齐方式，也可以沿墙移动窗，将窗户移动到新的墙壁。

10、支持使用位置夹点重新定位角窗、使用定位修改窗的水平位置、使用定位修改窗的垂直位置。

11、可以在软件上修改窗相对于墙的方向、将窗移到其他墙、使用修改工具将窗居中。

12、可以从墙解除窗、使用修改工具创建窗阵列、使用修改工具重新放置窗。

13、使用修改工具等间距放置窗、修改窗的墙洞收头指定、修改独立常规窗的位置。

14、在立面视图中反转窗的开启方向、指定窗框显示、指定窗的自定义图块构件。

15、将超链接、注释与文件附着至窗、编辑窗的宽度、创建洞口、使用用户指定的设置创建洞口。

autocad architecture 2021安装教程

1、在本站下载好资源后解压，得到autocad2021建筑版安装包；

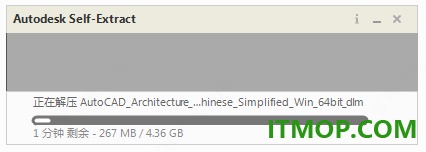

2、双击打开后软件会自动解压，耐心等待即可；

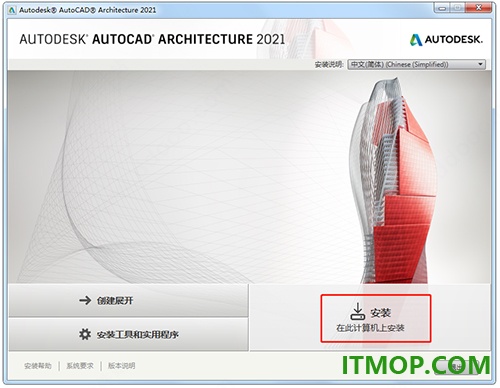

3、解压成功之后会弹出安装界面。我们选择安装，如果语言不是中文可以点击右上角切换简体中午即可；

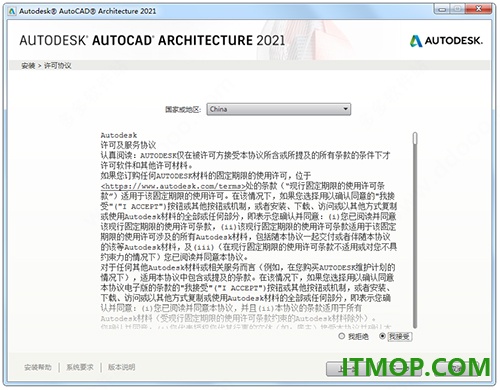

4、同意软件安装条款继续安装；

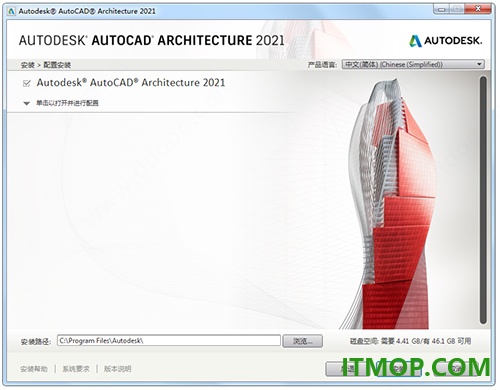

5、选择软件安装目录，这里可以选择软件安装组件，小编选择的是默认；

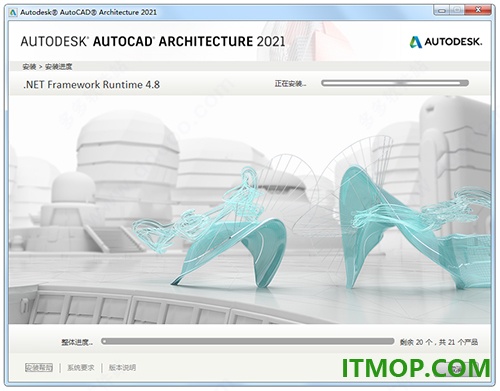

6、点击安装之后软件会自动安装，耐心等待即可；

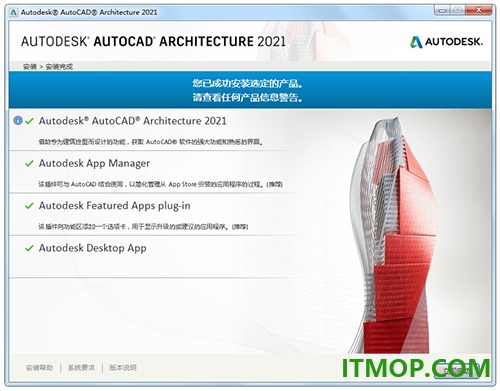

7、组件安装完毕后我们点击完成；

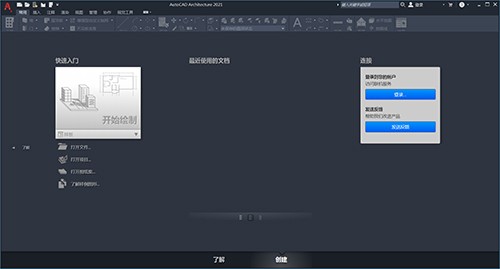

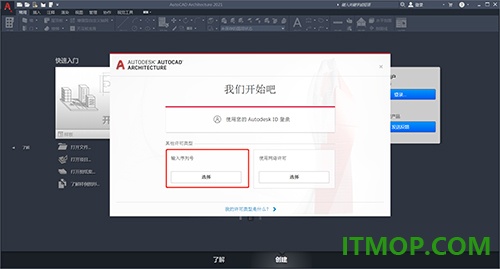

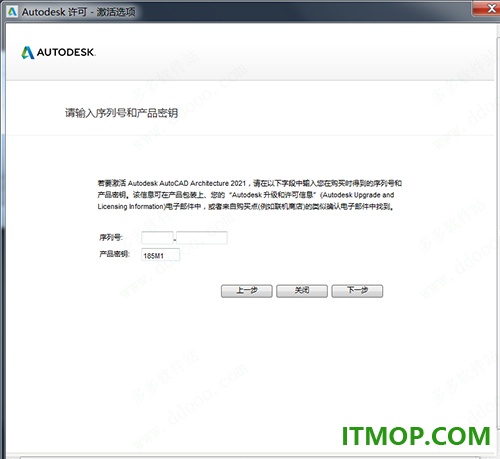

8、打开软件，支持输入序列号和使用网络许可，小编以序列号激活为例；

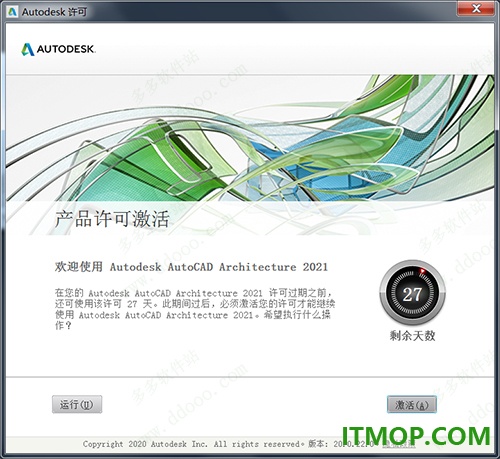

9、软件可以试用30天，所有功能没有限制，30天过后，用户可以点击激活；

10、小伙伴可以自行去官网购买许可证下载使用；

官方教程

一、关于使用夹点编辑楼梯

如果“自动长度”设置为“否”，使用夹点编辑楼梯时，楼梯仍然受创建楼梯时所指定的设计限制和长度的约束。早期版本图形中的所有楼梯都属于这种情况。如果移到这些限制范围以外，将显示一个解决方案提示图标。

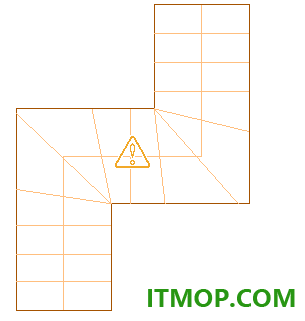

具有解决方案提示图标的楼梯

使用夹点可以创建具有非直角平台和斜形梯跑的多向平台楼梯。修改平台的配置可能会导致楼梯梯跑发生改变。

对于 U 形楼梯，可以增大或减小楼梯梯跑的总宽度。

对于螺旋楼梯，可以修改其半径和起点。而使用夹点可以增大或减小螺旋楼梯梯跑的总宽度。如果在对边缘进行夹点编辑后修改楼梯的宽度，所做的修改将会丢失。

注： 使用任何平面模式夹点都不能改变楼板间高度。选择视图方向不是“俯视”的楼梯可以使用夹点修改楼板间高度。

每种楼梯造型都有与之关联的不同夹点。

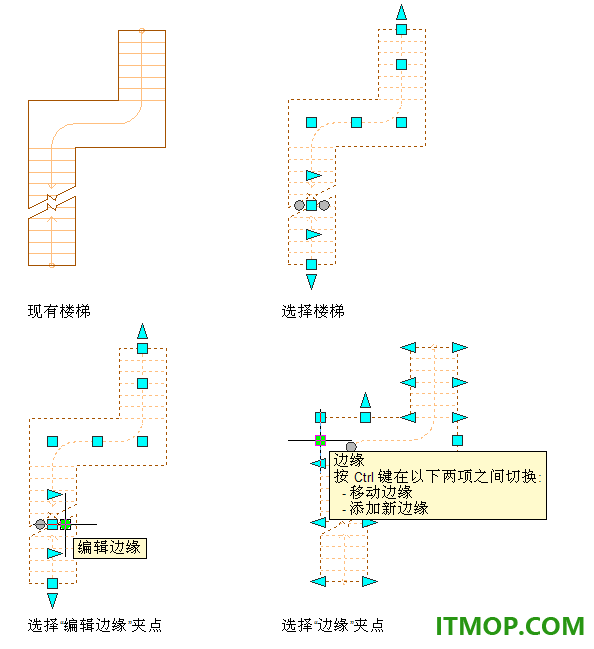

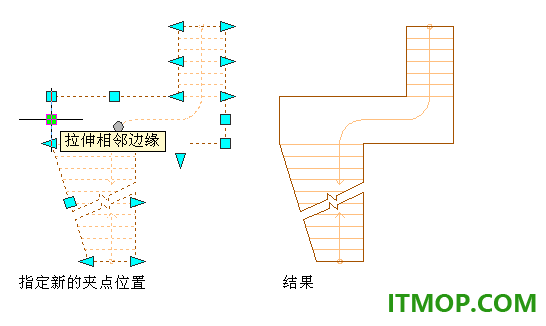

二、关于修改楼梯的侧边的步骤

对于直跑楼梯、U 形楼梯、多向平台楼梯或螺旋楼梯，可以决定楼梯跑向（包括梯段和平台在内）的一条边缘的造型。

当楼梯内侧边缘投影至位于原楼梯外侧的轮廓时，必须调整平台的尺寸以防踏步重叠。平台的初始尺寸由原始平台对角线在轮廓上的投影决定。

使用夹点修改楼梯平台宽度

使用夹点将一个踏步推到具有夹点的平台中，会迫使平台在另一方向上拉长。从平台拉出一个踏步而不会影响平台的另一端。楼梯将在其顶部拉长，以适应更大的平台。在楼梯行走路径的端点，可以使用顶部和底部夹点修改长度。

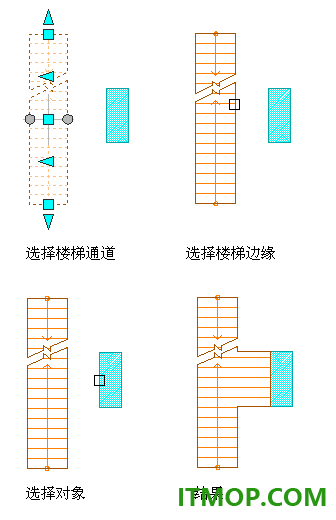

三、关于投影楼梯的侧边

楼梯的边缘可以投影到多数 AEC 对象（例如墙或体量元素，但是不包括多重视口图块）上。

将楼梯边缘投影至对象

注： 在对具有内部角点的楼梯边缘投影时，如何将楼梯的外侧边缘投影至选定对象是一目了然，但内部角点的投影却不是很清楚。对于这种情况，并没有猜测正确的解决办法，而是不进行投影，并显示一个对话框，说明具有内部角点的楼梯边缘仅能投影到延伸到楼梯两端之外的对象。

当对象（或多段线）没有延伸到足够远以使楼梯完全投影时，楼梯长度将会延伸，其原始宽度保持不变。

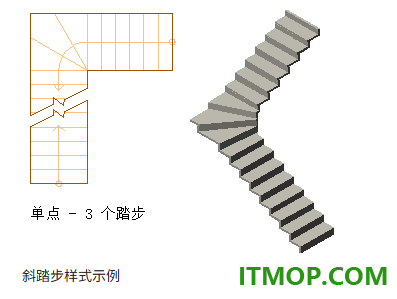

四、关于编辑斜踏步

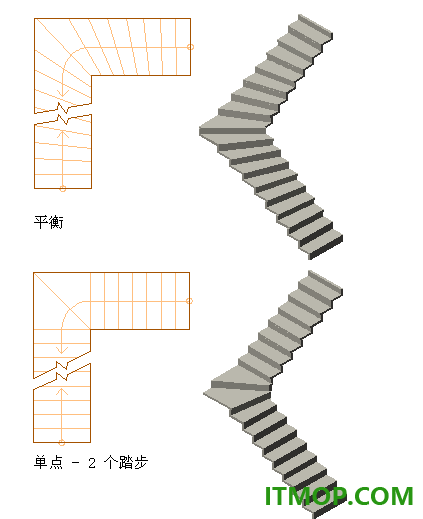

三种不同类型的斜踏步为 1/2 转角和 1/4 转角楼梯提供不同级别的控制：“平衡”、“单点”和“手动”。

“平衡”斜踏步样式的整个转角平均分布到整个楼梯梯跑中。

“单点”斜踏步样式允许您将踏步边缘或踢板面与转角斜踏步中心对齐，以及在转角斜踏步中添加或删除单个踏步。您还可以为转角斜踏步指定默认数量的踏步，这会导致在楼梯转角区域中显示指定数量的踏步。

通过将“手动 - 踏步”或“手动 - 踢板”条件指定给楼梯梯跑，可以使“手动”斜踏步样式基于任何斜踏步样式。这两个手动样式都允许拉直楼梯梯跑中的单个踏步或踢板，以及移动单个踏步每一侧上的踏步端点，以便您可以根据楼梯设计调整踏步边缘或踢板面的角度。
