autodesk Fabrication CAMduct 2025官方版提供暖通制造功能，可以在这款软件上设计很多暖通相关的零件，也可以在软件上设计风管，官方提供很多CAD常用的绘图功能，每个用户都可以使用autocad的工具开始绘图，可以自由设计自己需要的各种零件图形，并且支持对图形简化，避免零件图纸太复杂，导致后期加工的时候需要处理更多NC命令；Fabrication CAMduct 2025软件功能很多，可以在设计建筑模型的时候对建筑中的电气、管道、暖通等项目进行设计和制造，官方也提供很多模板和构件库，可以调用模板快速完成设计和制造。

软件功能

Autodesk Fabrication CAMduct 是一款强大的暖通空调制造和风管制造软件应用，同时也是一款生产管理工具，用于高效生产暖通空调系统。CAMduct 使用全面的三维参数化夹具和配件库，帮助您满足制造需求。

CAMduct 包含以下功能：

新增制造商内容和图案：从数千个新增的帝国内容和图案模板中选择。例如，还有其他图案模板，如圆形风管板、地板排水口和清理口、通风交叉器以及插头。

材料特定的嵌套参数：用户可以为不同材料（如保温材料、风管板和钣金）设置不同的嵌套参数，以避免重复嵌套作业。

条形码和二维码：CAMduct支持条形码和二维码，将数据丰富的条形码和二维码添加到标签和工作表中。

数据库导出/导入：使用单一命令进行数据库导出和导入，以及可选的绝缘规格和部分。

共享内容库和数据库：所有Autodesk Fabrication产品都共享库和数据库，实现更无缝的估算、细节设计、制造和安装工作流程。

风管制造组件库：访问丰富的3D参数矩形、圆形和椭圆形风管组件及其相关开发库。

简洁的图形界面：易于使用的图形用户界面（GUI）允许新手和有经验的软件用户输入工作数据和编辑内容。

鈑金与线性嵌套：先进的嵌套算法和选项有助于实现更好的材料利用率。

NC写入和机器支持：内置后处理器支持多种机器类型，CAMduct帮助控制任何规模的生产线。

高级工程成本工具：根据多种项目因素估算工程，以更好地了解底线。

附加软件工具：CAMduct 自带额外的软件工具，如 CAMduct 组件、Tracker 和 RemoteEntry，这些工具可扩展和优化 Autodesk Fabrication 软件产品内的功能。

软件特色

1、Fabrication CAMduct 2025支持图纸绘制功能，可以在这款软件上绘制暖通安装的图纸。

2、支持几何图形绘制，软件提供的绘图工具很多，可以绘制矩形、圆柱、圆弧、直线。

3、工作创建，可以在软件上创建一个新的工作，可以在工作区域自由作图。

4、支持工作文件夹查看，在软件可以随时查看文件夹内容，查看细节内容。

5、支持导入零件功能，可以在软件上将一个新的零件导入到Fabrication CAMduct 2025。

6、加工方案编辑，可以在软件上快速编辑很多加工流程，每个步骤都可以自由编辑。

7、支持NC方案生成，直接在软件上设计NC加工方案，方便模拟NC加工风险。

8、公共线路阵列：该选项用于从简单零件创建零件数组，数组中的零件尽可能共享共同的切削边。

9、切割功能，在软件上对不同的零件切割，对很多管道切割，单独处理不同的零件。

Fabrication CAMduct 2025安装教程

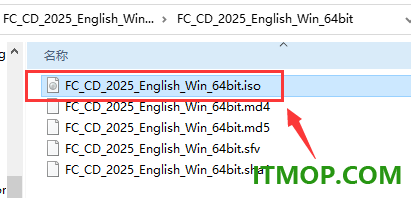

1、在本站下载解压得到程序文件，双击打开iso镜像文件。

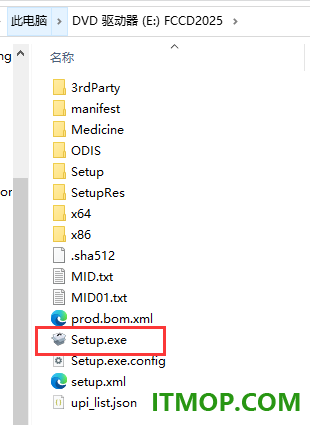

2、双击“Setup.exe”开始安装。

3、选择安装路径，点击【install】。

官方教程

一、空工具

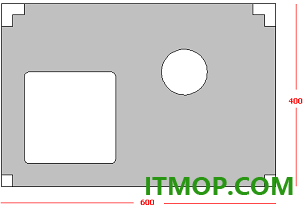

固定尺寸剪切毛坯，只需在内部开孔和开槽。示例：600 x 400 SS-306毛坯，带缺口和孔。

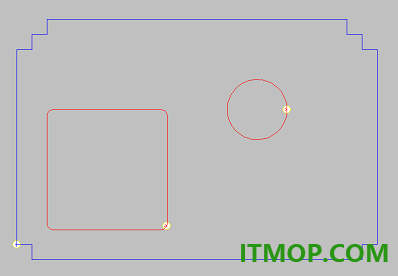

1.首先，按照要求用Opus绘制零件，并确认它在Profiler中正确显示。

或者，你也可以不直接从刮板画零件，而是导入成DXF文件。

2.把零件保存到文件夹里。

下一步是为不需要切割的元素分配一个Null工具，然后用Profiler写入NC。请注意，没有要求必须将零件放入作业中，也不必从作业中嵌套。

3.在个人资料菜单中，点击“工具”。

4.点击零件外侧的四条主线。

这4个会被高亮显示（黄色点线）。

5.选中所有选项后，右键点击，工具使用对话框会显示。

6.在工具下拉菜单中，将工具改为空工具。

7.申请并关闭。

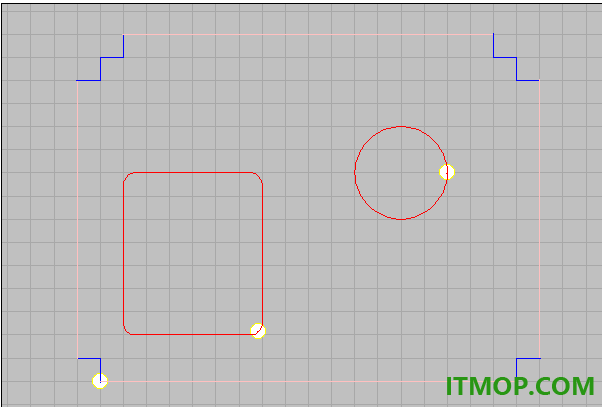

这4条线现在会显示为粉色，表示它们已被分配到Null Tool。这些线不会被切割，而是作为工具移动的参考。

注：引出和引出管都在零件外面（默认引出是4mm）。

安装好板材后，你可能需要在引流板开始的地方铺一些废料。你可以删掉前导;不过，焊炬不能从零件的边缘开始。而且，起始通常会有不良的初始剪辑，这也是为什么会使用前奏剪辑。

8.在个人资料菜单中，点击“写入NC”。

9.输入该职位的电话号码。

10.然后可以随时从你的等离子控制器下载这些数据。

11.在“实用工具”菜单中，选择“查看NC”。

12.选择上一步保存的北卡号码。

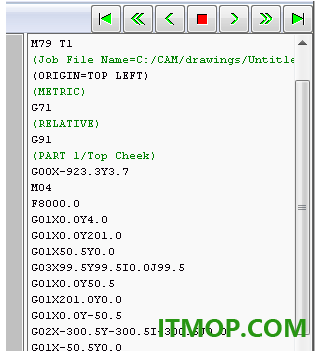

13.点击绿色箭头查看将要进行的切割。

14.注：将空白板的左下角正好放在火炬下方。这可能在切割机床的任何地方。

15.确保毛坯与床面平行。

16.在引流区周围铺些废料。

二、缝隙

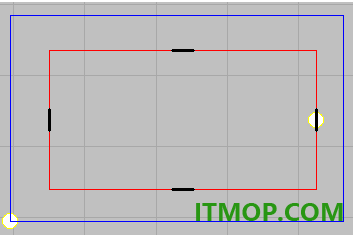

缝隙指令用于在切割处留出小金属缝隙，确保零件始终附着在板材上。

缝制有三种选择。这些页面可以通过点击“分析针-法”并选择以下之一来访问。

斯蒂奇岛

手工针法

拆线

史迪奇岛

要使用缝合岛选项，命令行会提示你选择希望缝合的岛屿。

1.点击岛屿高亮（默认颜色是黄色）。

2.右键点击鼠标按钮即可完成选择过程。

命令行会提示 Stitch Gap。

3.输入你希望针目尺寸的数字，然后按下回车键。

该部件需要针数的命令提示。

4.输入所需数字并按回车。

命令行提示为“开放式结尾”。输入Y（是）或N（否）来确定切割从哪里开始。

当选择Y（是）时，裁剪从针脚开始，如下图所示。

当选择N（no）时，切割从“前导”开始，如下所示。

手动缝法：它请求一个针距，然后允许你在命令行输入针脚坐标，或者点击你想放置针脚位置的岛屿。

移除针法：通过输入针目坐标或点击显示在岛屿上的针目，移除所选岛屿上的针目。

三、装饰标记

装饰标记是 Profiler 中用于修剪超出零件切割轮廓的标记线条的功能。导入包含多个零件的DXF文件后，可能会出现超出切割轮廓的标记线条。

使用装饰标记功能：

1.请采取以下措施之一：

在CAMduct应用窗口顶部的菜单栏中，点击“Profiler - Trim Marking”。

输入命令TRIMMARKING并按回车。

输入快捷键 TM 并按回车。

任何超出零件切割轮廓的标记线条会自动裁切，提示显示：修整标记完成。

四、写作NC

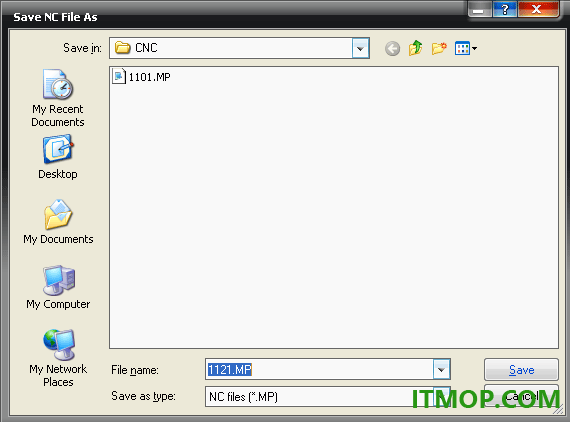

也可以直接在Profiler内部写入NC数据。要做到这一点，请点击“画像工具-”写入“NC”。它会显示以下对话框，提示你输入编号或文件名来分配NC数据，并设置保存路径。
