autodesk Civil 3D 2027官方版提供地形测量和建模功能，可以在这款软件上直接导入拍摄的地形图片，可以使用点云、光栅、等高线等功能帮助用户将将图形内容转换为模型内容，让工程设计人员可以在软件上快速创建地形模型，可以通过这款软件创建3D曲面地形模型，可以创建横断面模型，可以创建边坡模型，提供的功能还是非常多的，让用户在道路建设的过程中可以使用Autodesk Civil 3D 2027软件模拟各种施工方案，为以后编辑施工项目文档提供数据参考，还可以快速计算出土方和工程量，喜欢的朋友就可以下载体验。

Civil 3D 2027新版功能

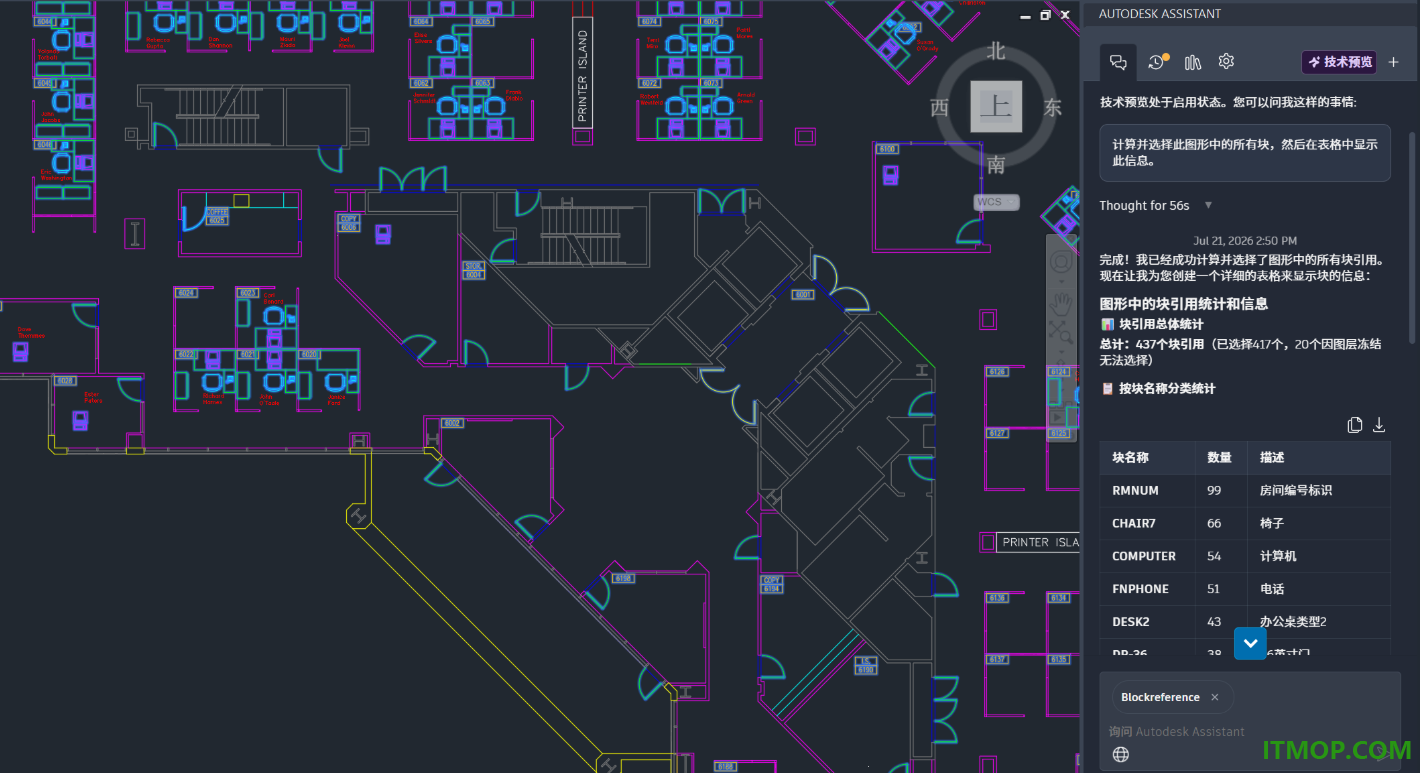

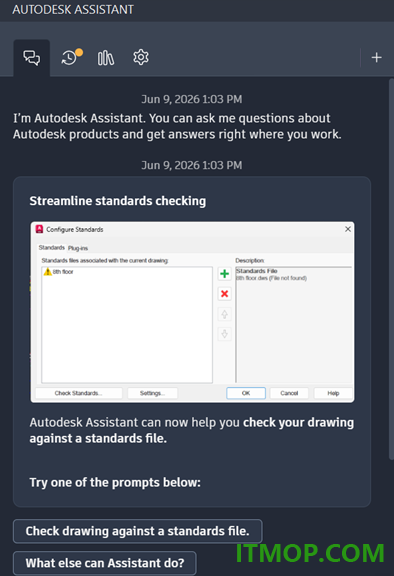

一、Autodesk Assistant （2027 版新增功能）

Assistant 现在具有更智能的对象计数、选择感知分析、上下文感知单位报告和个性化推荐。

Assistant 现在默认处于打开状态

当您在 Civil 3D 中打开图形时，Assistant 现在将自动打开。如果您是首次使用 Assistant，我们建议您单击起始提示词进行试用。

关闭 Assistant 后，下次启动 Civil 3D 时它不会自动打开。

改进了对象计数

在此版本中，Assistant 提供了增强的对象计数功能。您可以使用自然语言可靠地查询图形中的对象数，无需手动计数。

Assistant 还可以识别和计数更广泛的对象类型，从而更轻松、更快地理解您的图形。

查询和计数的选择上下文

此外，Assistant 现在支持将当前选择用作查询和对象计数工作流的上下文。

当您直接在绘图画布中选择对象时，Assistant 会自动使用当前选择作为分析和计数的上下文，从而返回更有针对性和相关性的结果。

报告中的上下文感知单位

现在，Assistant 生成的报告会为报告值显示明确的上下文感知单位。单位会自动与源图形、设置和产品约定保持一致，因此可以准确报告测量值和计算值。

这减少了在查看 Assistant 生成的报告时手动验证单位所需的歧义和时间。

扩展模型数据查询

Assistant 提高了对设计模型的理解。这意味着，现在您可以使用自然语言查询更多对象类型、检索其他属性以及直接导航到支持的对象。

新支持的对象和数据包括：

汇流

通道

池塘

地下储水设施对象

纵断面图

横断面图

图形坐标系信息

文本对象及其内容

图层特性和设置

块属性

闭合多段线

其他 Civil 3D 对象特性和模型数据

Assistant 中的见解

“见解”（即根据您在 Civil 3D 中的操作量身定制的个性化学习内容）现已在 Assistant 中提供。

推荐提示

随着您继续使用 Assistant，最初的起始提示词将更新为与您的 Civil 3D 操作相匹配的推荐提示词。

二、Autodesk Drainage Tools for Civil 3D （2027 版新增功能）

2027.1 版新特性

添加了一个选项，可将降雨、径流和蓄水曲线图包含到运行排水系统分析后导出的 excel 报告中。

增加了对结构处已知流量的支持，将其用作排水分析的入流。

增加了为每个正在分析的降雨事件设置尾水条件并更改尾水高程或高程曲线的功能。改进了“分析排水系统”命令，以支持设置为以下条件的尾水条件：

出水口管顶

自由，按临界水深和正常水深中的较小值计算

正常水深

临界水深（分析引擎不支持；将显示警告，通知您其将按自由尾水条件计算）

平均值 (dc+D)/2（分析引擎不支持；将显示警告，通知您其将按自由尾水条件计算）

增加了为出水口尾水条件创建、编辑和存储高程曲线的功能

改进了应用结果功能，可将管道中的最大流量返回到“流量”特性，并将对应的重现期（使用 IDF 降雨时）返回到“重现期”特性

改进了未处理分析错误的错误页面消息，并增加了下载错误日志的功能

增加了在排水系统分析后取消导出数据的功能

改进了“降雨管理器”对话框，修复了边框、列和工具提示的问题

在仅使用已知流量时，向“排水分析”添加了一个横幅，提醒您将使用最大降雨运行时间进行分析

2027 版新特性

自 Civil 3D 2026.2 版本起，Autodesk Drainage Tools for Civil 3D 包含在 Civil 3D 中，并与其一起安装。这是一款生产就绪型工具集，旨在将 Civil 3D 的排水设计环境与 InfoDrainage 分析云服务提供支持的分析功能相集成，同时让您无需离开 Civil 3D！它通过提供用于设计池塘、地下蓄水设备和明渠的新工作流来增强排水设计功能，并通过扩展的径流方法支持改进汇流。

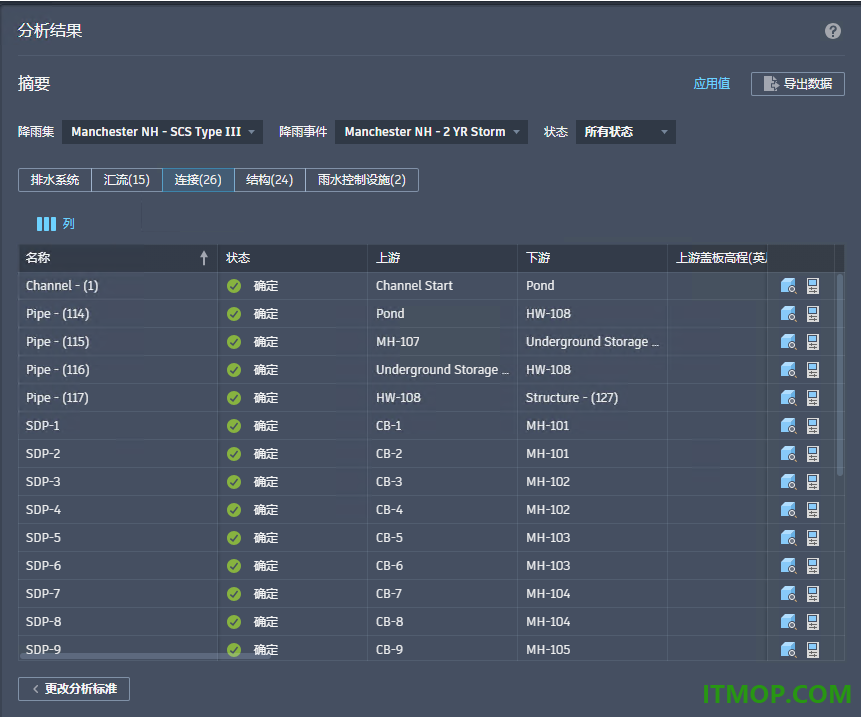

当排水工程师准备分析系统时，可以直接在 Civil 3D 中开始进行分析。这允许使用各种降雨和径流方法，并有助于执行多个雨水事件仿真。完成分析后，工程师可以先验证结果（包括任何警告或错误），然后再将这些结果应用于工程图中的排水构件并导出综合分析报告。

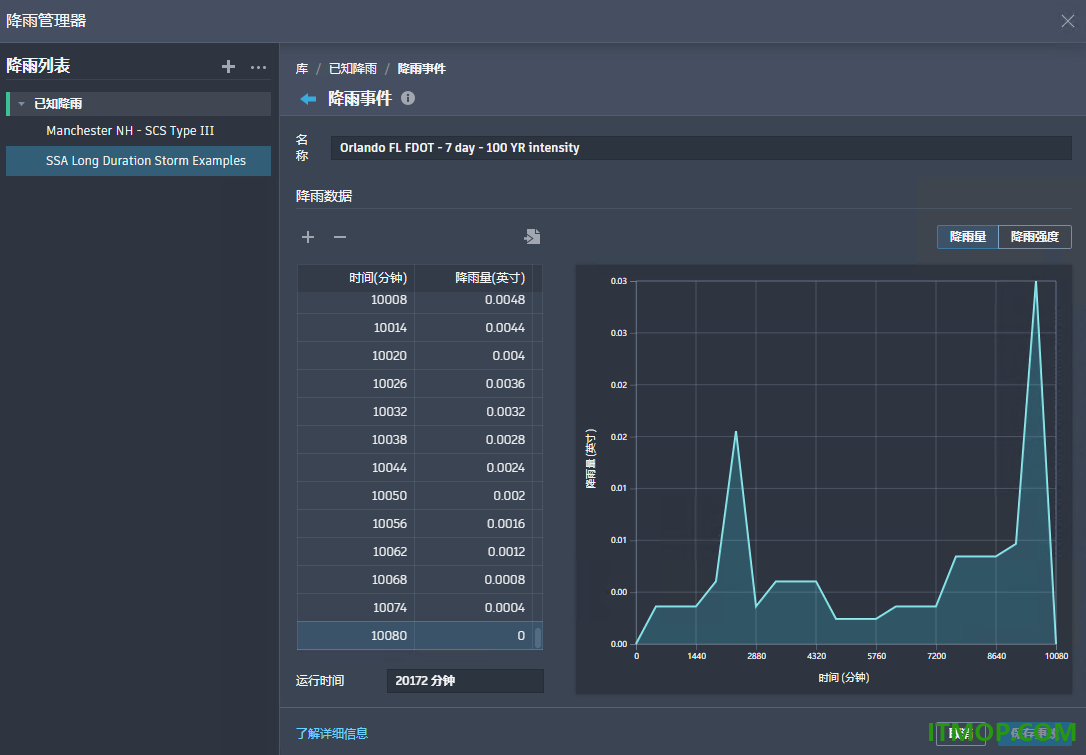

为了支持分析工作流程，提供了一个降雨管理器，用于创建和管理降雨事件。了解更多信息。

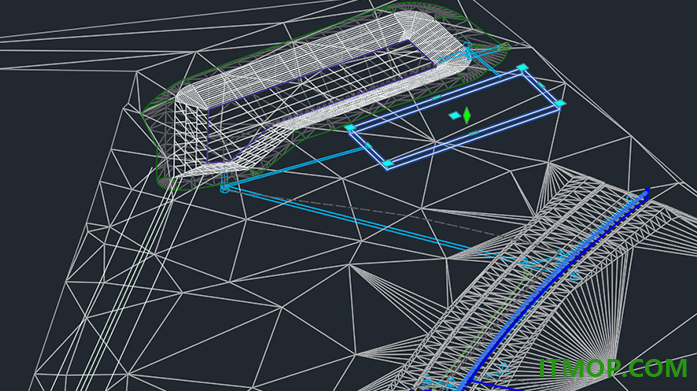

地下存储

在地下储水设施 (UGS) 特性的 UGS 流入中添加了汇流。

管道、结构、池塘和汇流具有完全连接支持，特性和列表现在会显示连接的对象。

改进了导出行为（始终为 CSV）。

管道与 SWC 之间的连接更改时，双向特性将更新。

地下储水设施现在的工作方式与其他所有 Civil 3D 对象一样，您可以在一个位置设置默认样式、命名规则和水力学参数，您创建的每个新 UGS 都会自动遵循这些标准。Civil 3D 一直采用一种集中化方法控制对象在您创建它们时的外观和行为，该方法称为要素设定。管道、结构和路线都使用它。在 2027 Civil 3D 中，地下储水设施终于加入了它们的行列。这意味着您现在可以：

设置 UGS 的默认样式 — 新对象将立即使用贵公司的标准外观，无需每次都手动进行更改。

设置默认命名规则 — 例如，根据您定义的计数器模板，自动设置 UGS-1、UGS-2、UGS-3。

设置几何图形和距离的默认单位 — UGS 测量值从一开始就与图形或项目单位保持一致。

设置默认渗透（液压）参数 — 定义一次标准渗透值和单位；每个新 UGS 都会以这些默认值和单位开始。

在“工具空间”→“设置”中查找 UGS — 就像管道或结构一样，UGS 现在在“设定”树中具有自己的专用节点。

直接在“特性”面板中查看和编辑关键 UGS 特性 —“深度”、“底部高程”、“面积”和“存储体积”都可访问，无需打开单独的对话框。

汇流增强功能

添加了 FAA 和 Kirpich 集流时间方法。

改进了拆分段时要从参考曲面重新计算的流径坡度。

改进了从曲面到汇流边界末端的流径创建。

渠道：多坡度支持

针对一个渠道支持多个坡度。

支持从渠道基准线（纵断面或要素线）标识坡度。

支持手动为渠道定义多个坡度。

支持将纵断面切线识别为多坡度渠道的不同段。

支持将纵断面曲线识别为多坡度渠道的不同段。在转弯点处，纵断面曲线分为切线渠道。

在多坡度表中提供验证：

坡度方向检查和警告。

桩号间距或重叠检查和警告。

在命令设定中支持渠道坡度类型。

支持从选定部件导入截面。

重力管道

管道标签现在可跨平面、纵断面、延伸、交叉和截面标签显示连接的雨水控制（池塘/UGS）。

更新了管网视景，以使用起点/终点对象术语，而不是“结构”。

用户可以直接在“管道”和“压力管网”特性对话框中查看和编辑图层特性。

增强了连接的 SWC 在“特性”面板中的显示。

拱形、椭圆形和卵形管道（圆形和箱形管道除外）可用于“分析排水系统”。

兼容性和数据快捷方式

使用 Civil 3D 2027，可以安全地打开、参考和共享包含池塘、地下储水设施 (UGS) 和渠道对象的图形，即使您的团队成员使用不同版本的 Civil 3D 也是如此。

通过早期版本打开图形，而不会丢失池塘、渠道或 UGS 数据。Civil 3D 会通知您对象的版本，并根据您的决定处理升级。

立即了解是否存在版本不匹配 — 如果图形的排水对象是使用其他版本创建的，则状态栏中带有工具提示的清晰图标会告知您此情况。

使用数据快捷方式跨版本共享数据 — 可以正常参考旧图形中的池塘。Civil 3D 会升级宿主图形中的数据。

池塘

添加了“多孔性”选项，用于指定可供储水的池塘百分比。这取决于使用的填方材质的类型，即，如果为空，则为 100%，对于碎石，通常为 30%。

添加了在配置池塘出口时选择连接的渠道的功能。

通过 CUI 编辑器启用了可自定义的池塘鼠标悬停工具提示。

软件特色

1、简单的三维道路模型设计功能，可以在这款软件自由添加各种三维图形。

2、支持几何图形编辑功能，在绘图的时候可以在软件上添加新的道路图形。

3、曲面添加功能功能，也可以在软件上添加曲面，将各种道路的曲面和山体的曲面添加到软件。

4、支持连接功能，可以在软件上添加很多要素线，可以添加很多点，将相关的点连接到一起。

5、支持绘图功能，可以在Autodesk Civil 3D 2027官方版软件中自由绘制CAD图纸。

6、支持岔路设计功能，在设计公路的过程就可以编辑岔路方式，选择如何在山体区域设计岔路。

7、弯道设计功能，Autodesk Civil 3D 2027官方版可以设计公路的弯道，可以设计铁路弯道。

8、多种对象编辑，在软件上点击一个道路对象，可以修改图形内容，修改参数。

9、测量功能，在这款软件上测量很多道路图形，可以对道路附近的各种实体测量。

10、支持路线规划功能，在软件上分析不同的道路，规划当前的场景应该如何设计道路。

11、道路修改功能，Autodesk Civil 3D 2027官方版也可以帮助用户改建新的道路。

12、可以对当前道路已经设计的车道修改，可以对路肩、边沟、路边放坡等内容修改。

安装方法

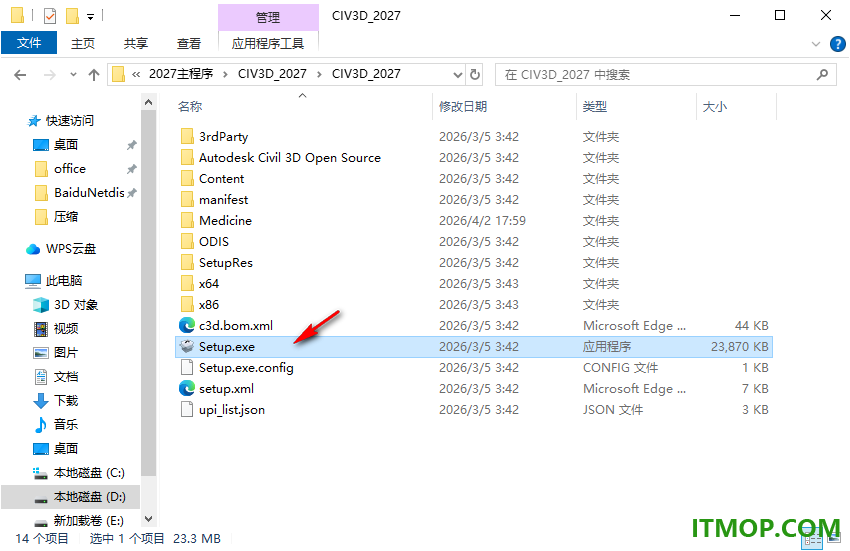

1、将Setup.exe直接安装到电脑，可以自动加载相关的安装内容。

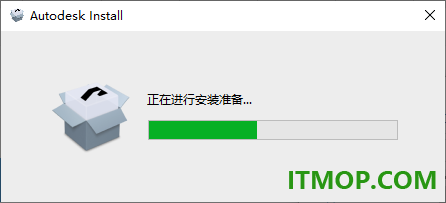

2、如图所示，提示正在读取安装的数据，等待一分钟。

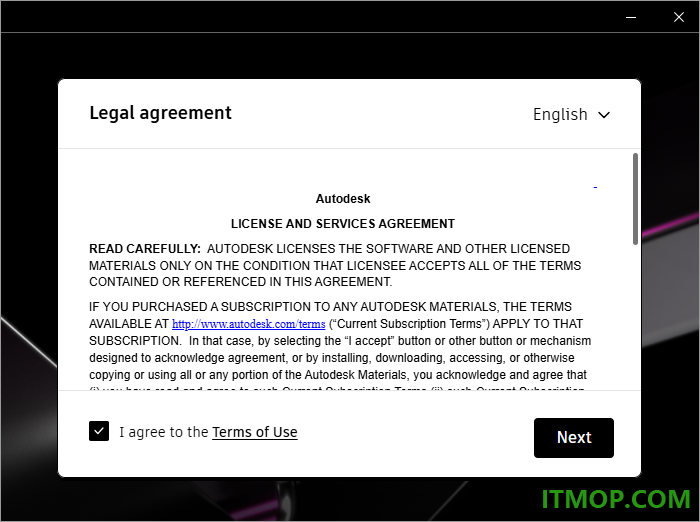

3、提示软件的协议内容，可以在软件上点击next。

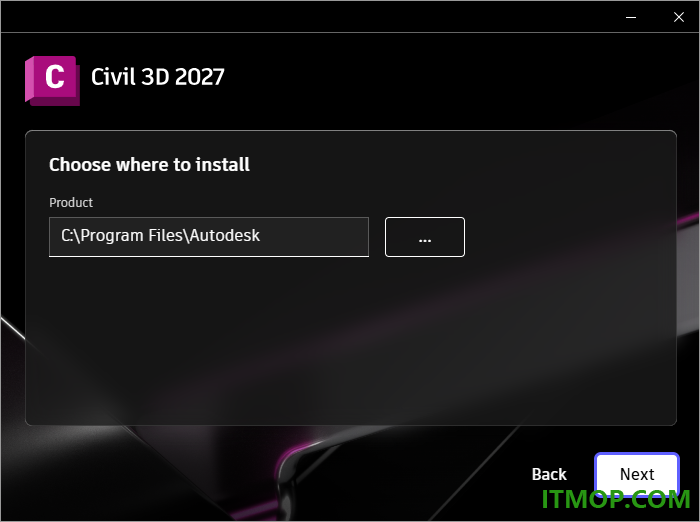

4、提示软件的安装地址设置界面，点击install开始安装软件。

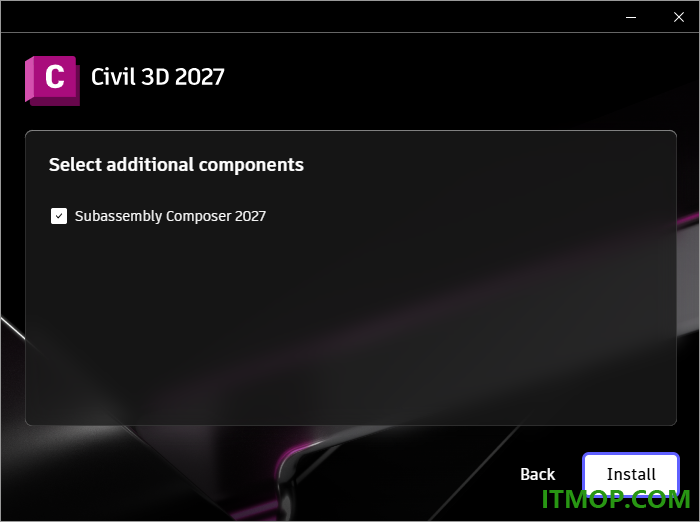

5、如图所示，选择组件安装，可以直接安装Subassembly Composer 2027。

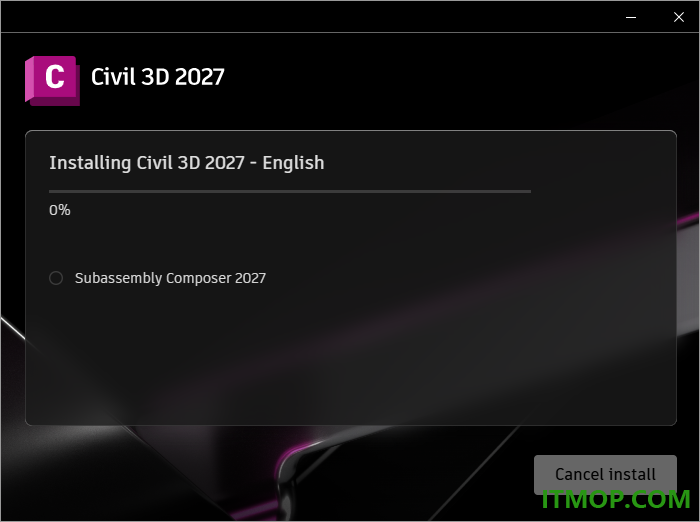

6、显示软件的安装进度条，等待安装结束就可以启动autocad Civil 3D 2027。

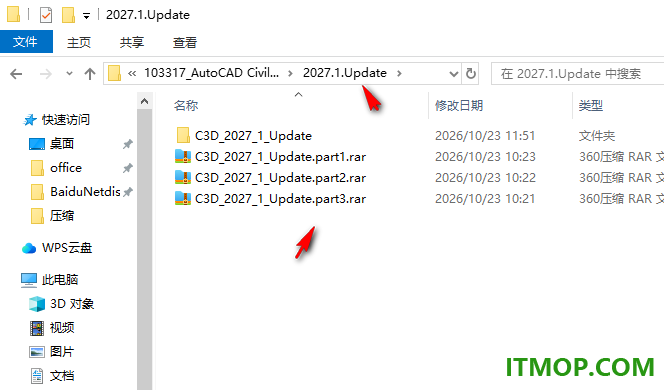

7、升级功能，将三个rar全部选中，一起解压就可以获得升级的程序。

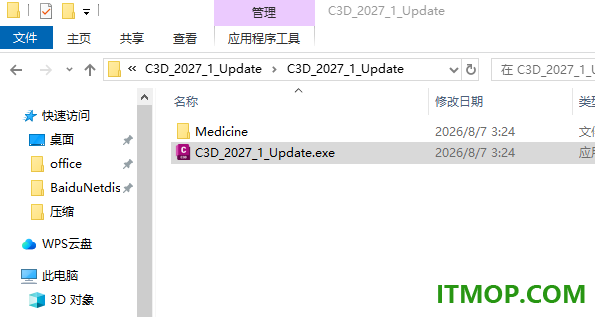

8、双击C3D_2027_1_Update.exe就可以直接运行升级程序。

官方教程

一、将部件 PKT 文件导入图形中

从“浏览”树将部件 PKT 文件导入图形中

要创建部件对象，您可以从“浏览”树将部件添加到图形中，而不是先将部件导入工具选项板中。

注： 此命令仅支持使用 Subassembly Composer 创建的 PKT 文件。其他类型的部件必须从工具选项板插入图形中。

1.在“浏览”树中的“部件”集合上单击鼠标右键。

2.单击“导入到图形”。

3.在“打开”对话框中，导航到要插入的部件 PKT 文件所在的位置。

4.选择一个或多个部件。您可以使用 Ctrl 键或 Shift 键选择多个部件。

5.单击“打开”。

6.执行以下操作之一：

如果选择了单个部件，则可以在图形中的现有装配上选择插入点，也可以在命令行中输入 Detach 以插入该部件，并且不将其与装配关联。您还可以使用下面介绍的 Insert 和 Replace 选项。

如果选择了多个部件，请在图形中为它们选择插入点。所有部件都作为拆离的部件插入（与装配不关联）。

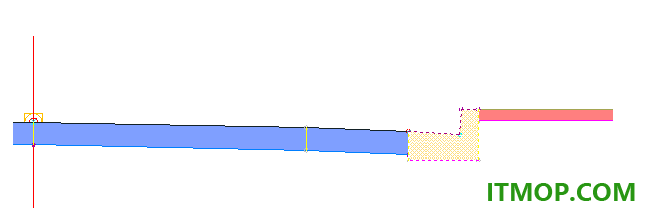

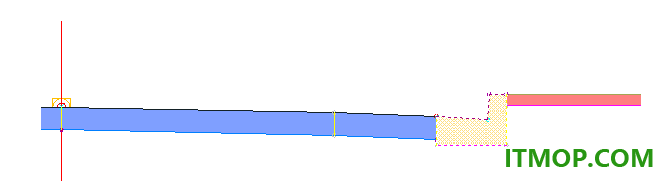

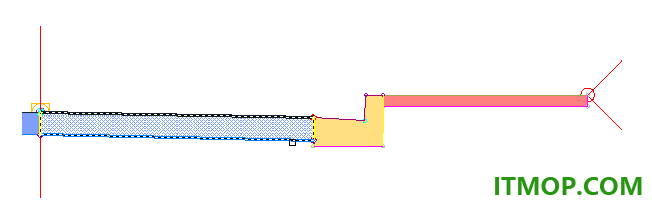

在两个现有部件之间插入部件

1.当系统提示选择装配内的标记点时，输入 I。

2.单击部件以在其后插入新部件。

注： 或者，输入 B 后单击部件以在其前面插入新部件。

新部件被插入，该部件后的部件将亮显并附着到新部件最外侧的顶部附着点。

3.单击亮显部件的新附着点，或按 Enter 键接受当前位置。

4.按 Esc 键结束命令。

将现有部件替换为新部件

1.当系统提示选择装配内的标记点时，输入 R。

2.单击要替换的部件。

3.如果现有部件具有映射的目标，则会显示一个任务对话框。选择以下选项之一：

保持相似的目标：在使用装配的所有道路中，适用的目标会被保持。保持相似的目标这一功能支持所有目标类型。

注： 相似的目标由目标名称确定。例如，现有部件使用了一个名为“宽度”的宽度或偏移目标，如果替换部件也有一个名为“宽度”的宽度或偏移目标，则现有部件使用的该目标会被保持。

清除类似的目标：在使用装配的所有道路中，新部件中的类似目标设置为“<无>”。

系统插入新部件。

4.按 Esc 键结束命令。

二、插入和替换部件

可以从“浏览”树、工具选项板或“内容浏览器”将部件插入到图形中。

从“浏览”树将部件 PKT 文件插入图形中

要创建部件对象，您可以从“浏览”树将部件添加到图形中，而不是先将部件直接导入工具选项板中。

注： 此命令仅支持使用 Subassembly Composer 创建的 PKT 文件。

1.在“浏览”树中的“部件”集合上单击鼠标右键。

2.单击“导入到图形”。

3.在“打开”对话框中，导航到要插入的部件 PKT 文件所在的位置。

4.选择一个或多个部件。您可以使用 Ctrl 键或 Shift 键选择多个部件。

5.单击“打开”。

6.执行以下操作之一：

如果选择了单个部件，则可以在图形中的现有装配上选择插入点，也可以在命令行中输入 Detach 以插入该部件，并且不将其与装配关联。您还可以使用本主题中以下部分介绍的“插入”和“替换”选项。

如果选择了多个部件，请在图形中为它们选择插入点。所有部件都作为拆离的部件插入（与装配不关联）。

从工具选项板插入部件

可以通过从工具选项板向图形中添加部件对象来创建部件对象。从工具选项板上选择部件后，可以将其添加到装配基准线上，或添加到附着在某个装配上的部件中。还可以只将部件添加到图形中，而不将其与装配相关联。这被称为拆离的部件。

1.显示“工具选项板”窗口。

依次单击“主页”选项卡-“选项板”面板-“工具选项板” 。

2.在“工具选项板”窗口中，单击所需的部件。

3.执行以下操作之一：

在图形中的现有装配上选择一个插入点。

输入 Detach 可插入该部件，并使其与装配不关联。

输入 Insert 可在现有部件之间插入该部件。有关详细信息，请参见以下部分。

输入 Replace 可替换图形中的现有部件。有关详细信息，请参见以下部分。

该部件名称将显示在“浏览”树上的“装配”集合中的上级装配下。

如果您随后从装配中部件的原始插入点移动部件，则可以将其恢复到该点，方法是单击“修改部件”面板上的“清除装配中的偏移”，或者在命令行输入 SubassemblyClearOffset。

仅当选定部件是装配的一部分且已从其原始插入点移走时，“清除装配中的偏移”按钮才启用。

从内容浏览器插入部件

使用以下步骤可以从“内容浏览器”的工具目录插入部件。

1.若要打开“内容浏览器”，请单击“视图”选项卡 -“选项板”面板 -“内容浏览器”。

2.打开包含要使用的部件的工具目录。

3.将光标移到部件图像上，以显示用于将部件插入到图形中或者将其添加到工具选项板的选项。

4.单击“插入到图形中”选项。

5.执行以下操作之一：

在图形中的现有装配上选择一个插入点。

输入 Detach 可插入该部件，并使其与装配不关联。

输入 Insert 可在现有部件之间插入该部件。有关详细信息，请参见以下部分。

输入 Replace 可替换图形中的现有部件。有关详细信息，请参见以下部分。

在两个现有部件之间插入部件

1.从工具选项板、通过“内容浏览器”的工具目录中选择部件，或使用“导入到图形”命令从“浏览”树中的“部件”集合导入部件。

2.当系统提示选择装配内的标记点时，输入 I。

3.单击部件以在其后插入新部件。

注： 或者，输入 B 后单击部件以在其前面插入新部件。

新部件被插入，该部件后的部件将亮显并附着到新部件最外侧的顶部附着点。

4.单击亮显部件的新附着点，或按 Enter 键接受当前位置。

5.按 Esc 键结束命令。

将现有部件替换为新部件

1.从工具选项板、通过“内容浏览器”的工具目录中选择部件，或使用“导入到图形”命令从“浏览”树中的“部件”集合导入部件。

2.当系统提示选择装配内的标记点时，输入 R。

3.单击要替换的部件。

4.如果现有部件具有映射的目标，则会显示一个任务对话框。选择以下选项之一：

保持相似的目标：在使用装配的所有道路中，适用的目标会被保持。保持相似的目标这一功能支持所有目标类型。

注： 相似的目标由目标名称确定。例如，现有部件使用了一个名为“宽度”的宽度或偏移目标，如果替换部件也有一个名为“宽度”的宽度或偏移目标，则现有部件使用的该目标会被保持。

清除类似的目标：在使用装配的所有道路中，新部件中的类似目标设置为“<无>”。

系统插入新部件。

5.按 Esc 键结束命令。

更新日志

Autodesk® Civil 3D® 2027.1 发行说明

装配/部件

修复了导入变量值中包含“&”的部件 PKT 时出现的性能问题和错误。

修复了模型查看器中的装配间隙问题。

修复了在部件由 Subassembly Composer 创建并指向名称中包含特殊字符的帮助文件时，无法显示部件帮助的问题。

汇流

修复了为汇流创建新流径时，沿先前的流径显示新流段的问题。

修复了阻止在“汇流特性”中显示样式选择的问题。

道路

修复了为 QTOVolumeResult::CumulativeUsableVolume 返回错误值的问题。

修复了在工具箱的道路体积报告中显示错误值的问题。

修复了 Baseline.AddRegion API 在另一道路区域之前添加某个道路区域时发生的异常。

修复了在某些情况下，删除道路实体或重建道路时会发生崩溃的问题。

修复了当目标（偏移和高程/曲面）为“无”但初始值不是“无”时，不会执行自动角点清理的问题。

修复了当视觉样式为“真实”时，在画布和对象查看器中没有为大型几何图形道路曲面正确渲染道路的问题。

修复了放坡要素线会用作道路基准线的问题。

排水分析

修复了当选项板太小时，导致排水系统分析“导出设置”被隐藏且没有滚动条的问题。

修复了导致设置为出水口的空结构的输入数据在排水系统分析后无法导出的问题。

修复了重新运行排水系统分析时，显示某个已取消分析的状态的问题。

修复了在“分析排水系统”命令的“服务器区域”对话框中选择“取消”或在对话框外部任意位置进行选择时，会导致该对话框保存更改的问题。

修复了在实际上没有有效的降雨可用于继续分析时，导致排水系统分析循环显示消息“这可能需要一些时间”的问题。

修复了当使用没有访问权限的用户帐户运行排水系统分析时，导致 Civil 3D 发生崩溃的问题。

Dynamo

修复了文档浏览器中的内容对于某些语言无法正确显示的问题。

修复了 Label.SetReferencedObject 和 Label.ReferencedObjectByComponent 节点无法与几何空间点一起使用的问题。

修复了编辑 python 节点端口特性时的稳定性问题。

修复了在其他区域设置中打开图形时，“选择对象类型”下拉选择菜单可能会更改的问题。

修复了节点端口工具提示未针对某些语言进行翻译的问题。
