Autodesk Fabrication CADmep 2026官方版

autodesk Fabrication CADmep 2026官方版提供提供很多工程制造图设计功能，可以在这款软件上绘制新的管道图形，可以绘制设备和零件图形，并且可以在软件上编辑制造加工方式，以后就可以按照你设计的图纸开始制造相关的管道设备和制造其他零件，软件已经为用户提供了很多模板和数据库资源，需要设计新的管道、电气、机械构件就可以直接从官方的模板库插入新图形，并且导入新的数据，这样就可以快速完成设计和制造，你也可以对设计的对象属性修改，可以通过搜索功能查找对象，从而修改新的图形信息，还可以切换3D模式查看对象，喜欢的朋友就下载吧。

软件功能

Autodesk Fabrication CADmep 支持机械、电气和管道（MEP）承包商的细部设计和安装流程。它通常被细图员用于创建管道、管道和/或风管系统的“制造意图”模型。源自autocad、AutoCAD MEP、revit或制造CADmep的模型可以作为添加必要数据的起点，使设计意图模型具备制造准备。

由于CADmep与ACAD集成，ACAD丰富的三维建模能力可用于创建高度详细、智能的模型，包含控制建筑管道和钣金系统的估算、预制/细致、施工和安装流程所需的信息。

CADmep 包含以下功能：

新增制造商内容和图案：从数千个新增的帝国内容和图案模板中选择。

受控重新编号：使用重新编号工具排除托盘号或订单号等特定参数，将相同物品编号分配给相似物品。参见重新编号项目。

简单批处理：通过单一命令运行批量处理以打印报告、运行脚本和导出数据。请参见CADmep命令列表中的BATCHDWGS命令。

增强型数据库导出/导入：使用单一命令进行数据库导出和导入，并利用可选的绝缘规格和部分。参见进出口服务。

共享内容库和数据库：所有Fabrication产品都共享库和数据库，实现更无缝的估算、细节制作、制造和安装工作流程。

制造商特定内容数据库：Fabrication CADmep 使用真实的产品内容库。模型简洁地反映了最终的建造。

扩展设计意图模型：集成Revit或AutoCAD的MEP导入工具，延长设计模型生命周期，帮助减少模型冗余。

设计线详图技术：快速开发带有底层和设计线技术的详细机电设计。参见设计线。

多服务布局：同时建模多个并行服务，以帮助缩短模型绘制过程。参见多服务线。

服务验证与冲突检测工具：在制造前识别并纠正服务问题，如连接器不匹配、重复和冲突。

软件特色

1、Fabrication CADmep 2026图纸绘制，可以在这款软件上绘制很多管道图纸。

2、安装图纸设计，可以在这款软件上编辑暖通管道的安装流程，编辑工程图。

3、制造图纸设计，软件提供CAM制造功能，通过这款软件绘制很多加工制造的图纸。

4、数据库功能，可以在软件读取数据库的资源，导致很多制造商的数据使用。

5、填充功能，Fabrication CADmep 2026也提供多点数据填充的附加工具。

6、创建剖面图，在软件上处理不同的零件和风管图纸，可以创建风管剖面图。

7、搜索功能，可以在软件上查找对象，输入相关的搜索参数开始查找对象。

8、物品修改功能，添加到图纸中的物品和设备对象都是可以修改细节参数的。

9、数据库功能，可以在软件上编辑主数据库，将新的设备数据和零件数据添加到数据库。

Fabrication CADmep 2026安装教程

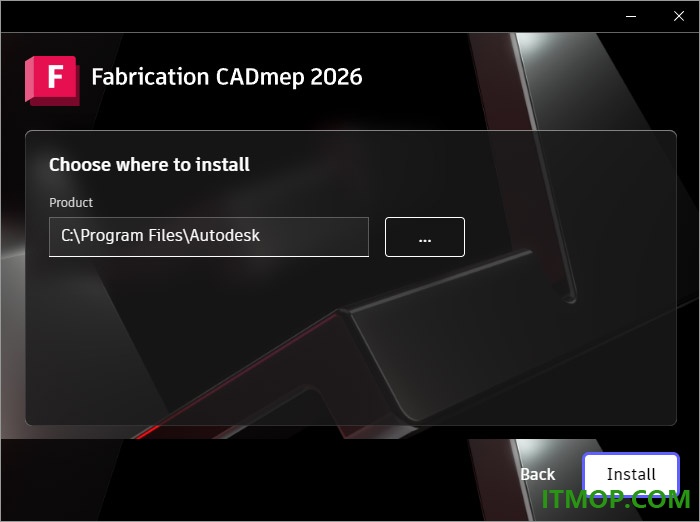

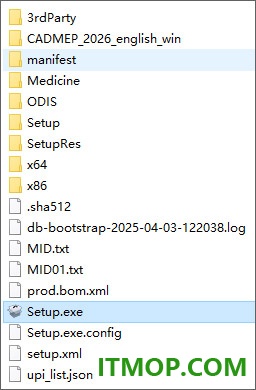

1、下载解压，得到Autodesk Fabrication CADmep 2026 64位原程序；

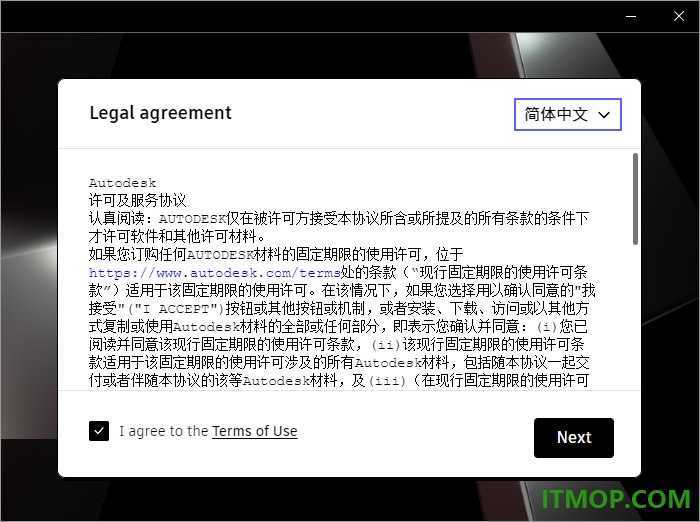

2、双击文件“Setup.exe”开始安装软件，同意条款；

3、按默认目录安装，用户也可以自定义，但不要有中文路径；

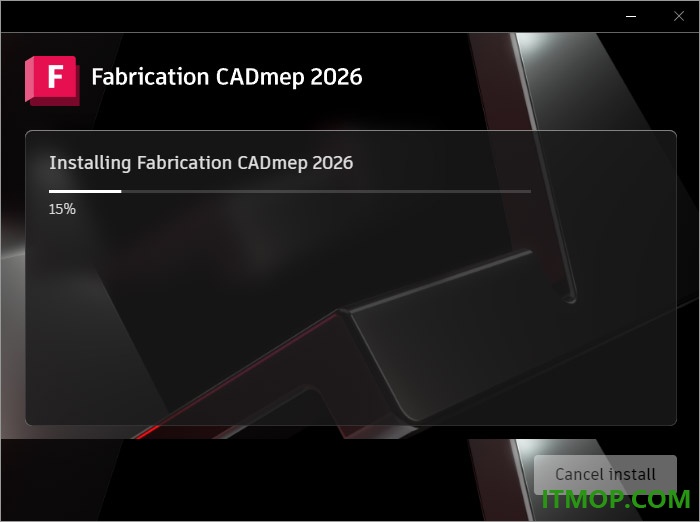

4、正在安装中，耐心等待软件安装完成；

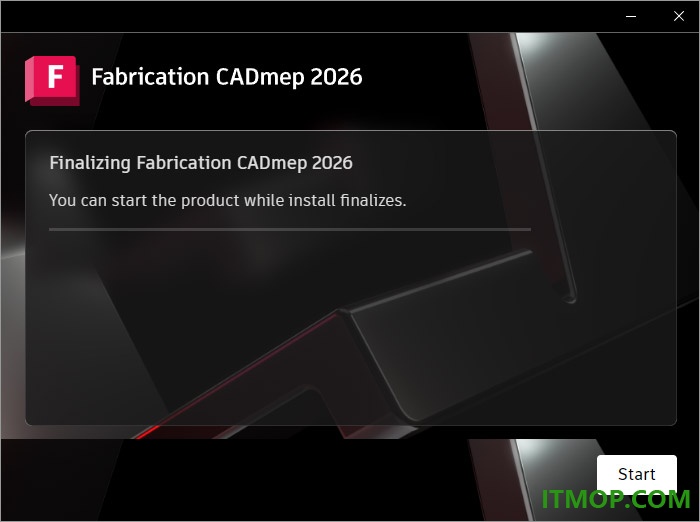

5、软件成功安装；

官方教程

一、运行时碰撞检测

在CADmep中，当你启用运行时碰撞检测功能时，模型碰撞（也称为冲突）会自动在模型中被高亮显示。该命令也可以随时手动执行。

使用运行时碰撞检测功能：

1.点击“数据库-计量”-CAD设置-“碰撞检查”标签。

2.在碰撞检查标签页中设置以下选项：

启用运行时碰撞检测：确保此选项已启用（选中），以便使用运行时碰撞检测功能。

在查看器中显示碰撞：当启用此选项时，当检测到碰撞时，碰撞会立即在查看器对话框（窗口）中显示。只有当你希望碰撞标记在屏幕上（在绘图区域，而不是在单独的弹窗中），使用由“冲突标记颜色”选项指定的圆圈时，才应该禁用此选项。

冲突标记颜色：你可以保持这套颜色为默认，或者选择其他颜色。

标记屏幕尺寸：指圆圈（标记）的大小占显示屏尺寸的百分比。在许多情况下，将该选项设置为默认状态就足够了。

设计线碰撞检查：启用此选项后，在用设计线填充三维时，运行时碰撞检测功能会被激活（开启）。如果你不想在用Design Line填充3D时使用此功能，请禁用该选项。在此示例操作中，将此选项关闭（未勾选）。

3.点击确定，在碰撞检查标签中保存更改，然后关闭数据库对话框。

现在“运行 Tim 碰撞检查”功能已启用，模型中的碰撞或碰撞会通过在碰撞点显示一个圆圈（碰撞标记）自动高亮，该圆圈颜色与碰撞标记选项中指定的颜色一致。

注：碰撞标记（圆圈）不是典型的AutoCAD实体，而是一个简单的图形可视化指示器。它无法使用典型的AutoCAD命令删除。要移除碰撞标记，必须解决碰撞，并再次执行检查命令。通过双击圆圈编辑碰撞对象，或使用REBUILDALL命令。使用“检查”命令会高亮剩余的碰撞。

在下面的示例中，绿色圆圈是视觉指示器（碰撞标记），显示模型中碰撞的位置。

4.要移除碰撞标记，首先必须解决碰撞，然后在命令行输入CHECK命令，再次对模型运行碰撞检测。

碰撞解决后，再次执行CHECK命令会移除视觉指示。

二、碰撞检测查看器

在CADmep中，使用碰撞检测查看器，在3D查看窗口中实时查看冲突。这对复杂模型的分析非常有用，因为有一个独立窗口显示碰撞的精确位置。

使用碰撞检测查看器：

1.通过点击数据库-起飞-CAD设置-碰撞检查标签，启用碰撞检测查看器。

2.启用“查看器中的节目冲突”选项。

3.点击确定，在碰撞检查标签中保存更改，然后关闭数据库对话框。

启用此功能后，下图显示的“警告：检测到碰撞”窗口会自动显示碰撞。

只有碰撞物体会显示在3D查看器面板中，便于在复杂模型中检查碰撞。放大或最大化此窗口以获得更好的视野。

3D查看器默认为阴影和顶部视图。使用显示样式下拉菜单切换到阴影、隐线和线框显示样式。视图下拉菜单提供其他正字视图，如底部、左边、右边、前方或后面。你可以用鼠标按钮和方向盘在3D查看器面板内进行缩放、平移和绕圈。在显示和视图控件下方有一个列表窗格，显示所有冲突物体及其物品名称、大小和高度。

4.启用“标记碰撞”选项，选择确定以退出“检测到碰撞”窗口。

标记碰撞时，图纸模型中会显示碰撞指示器。

5.在命令行输入CHECK即可再次打开碰撞检测窗口。

6.启用“隔离选中物体”，并选择确定退出“检测碰撞”窗口。

模型中只有冲突的物品可见。这有助于在复杂模型中修正碰撞。

7.要恢复绘图视图，请在CADmep工具栏中选择“显示所有对象”，或在命令行输入SHOWALL。

8.在命令行输入CHECK即可再次显示查看器。

三、设计线碰撞检查

碰撞检查可以在设计线上实时执行。

启用设计线碰撞检查功能：

点击“数据库-计量”-CAD设置-“碰撞检查”标签。

启用设计线碰撞检查选项，并关闭“在查看器中显示碰撞”选项。

点击确定，在碰撞检查标签中保存更改，然后关闭数据库对话框。

启用此功能后，碰撞指示器会在检测到碰撞时立即在模型中显示，类似于下面的示例。

解决任何冲突后，再次使用CHECK命令清除（移除）模型中的冲突指示器。

四、DETECT 命令

DETECT 命令用于识别制造 CADmep 项目与非 CADmep 对象（如 AutoCAD 实体、挤出线和三维面）之间的碰撞。使用此命令选择特定物品进行检查是否冲突。使用该命令时，模型中碰撞的物品会被隔离并保持可见（显示），而不碰撞的物品则是不可见（隐藏或不显示）。

使用 DETECT 命令：

1.在命令行输入DETECT，选择欲检查的对象，然后按回车。

模型中冲突的物品保持隔离（可见或显示），未碰撞的物品则是隐形（隐藏或未显示）。解决冲突后，使用SHOWALL命令恢复未显示项目的可见性。
