infodrainage 2027.2免费版提供排水设计功能，可以通过这款软件设计给排水方案，也可以设计雨水控制方案，也可以设计污水控制方案，官方提供很多数据资源，你可以调用官方提供的降雨数据和地形数据使用，也可以从外部区域导入CAD数据，导入地形数据，导入GIS数据，将不同的数据加载到设计区域，从而开始分析降雨，开始编辑控制计划，还可以在这款软件模拟部署很多管道设备，让用户可以自由设计最佳的给排水管网方案，官方提供大量降雨分析功能，支持NOAA降雨、SCS（TR-20）、FEH降雨量、FSR降雨量、澳大利亚降雨与径流、中国降雨、用户定义降雨，需要的朋友就下载吧。

新版功能

2027.2版本的新内容

静态体积摘要

InfoDrainage 2027.2 引入了静态体积摘要，这是一种新的结果视图，为您提供排水网络中存储体积的综合概览。摘要将液压连接、接头和雨水控制列为单一表格，并可配置长度计算（中心至中心或真长度）和储存基准（至吃水或超长）。这使您能够快速评估存储容量，支持起飞和合规报告，无需手动汇总。

各集水区颜色

集水区现在可以被分配独特的颜色，从而在排水规划中实现更清晰的视觉区分，而不再依赖单一的共享颜色。颜色可以从属性框或 Inflow 表单中配置。

增加雨水控制室容量

基于水室的雨水控制（SWC）现在可以配置最多50,000个水箱，并有足够的排数以实现其布局，远超之前200个单元/200排的限制。这消除了将大型腔室布局分散到多个SWC特征中的需求。

2027.1版本的新内容

可变深度开放通道

InfoDrainage 2027.1 引入了可变深度开放渠道的支持，允许您在渠道的上游和下游端定义不同的截面。这一改进使得形状或尺寸各异的渠道能够更真实地呈现，提升设计灵活性，支持更精确的水力建模。

autodesk 助理

Autodesk Assistant现已在InfoDrainage中提供，提供产品内指导和支持，帮助您更高效地工作。你可以直接在应用内询问功能、工作流程和设计任务的问题，减少了查找文档的需求，帮助更快解决问题。

SCS （TR-20） 改进

InfoDrainage 2027.1对SCS（TR-20）方法进行了改进，使得NRCS TR-20和TR-55的指导更加一致。更新的默认值、术语和降雨分布精度有助于提供更一致且有理据的水文结果，提升对监管提交的信心，支持成熟的行业工作流程。

2027.0版本新增内容

InfoDrainage 仅通过 Autodesk 渠道提供

合并与导入阶段

InfoDrainage 2027.0 引入了新的合并和导入阶段功能，使你能够更有效地跨不同阶段、项目和团队合并和管理模型。这些改进支持对设计迭代的更好控制，并简化了将多个模型整合到单一工作流程的过程。

民用3D池塘的互操作性

与Civil 3D的互操作性已扩展至池塘。这使得池塘对象数据能够更可靠地在不同平台间交换，有助于保持设计一致性，减少跨环境工作时的手动调整需求。

改善连接缺失行为

删除交汇点的功能已被增强，以更好地维护网络连续性。当一个连接单一上行和下行连接的交汇点被移除时，上行连接会自动重新连接到下游节点，连接长度相应更新。这减少了人工复工，有助于简化网络编辑。

软件特色

1、infodrainage 2027支持项目设计功能，可以在这款软件创建新的项目，编辑项目计划

2、导入项目，也可以在这款软件加载.iddx格式的项目文件到这款软件编辑

3、支持项目模板功能，在软件可以将当前的项目保存为模板，方便以后继续试用

4、绘图功能，也可以在这款软件上绘制相关的排水图，绘制施工图

5、管道搭建功能，infodrainage 2027允许用户在软件上设计排水管道的搭建方式

6、连接功能，在交汇处可以设置不同的连接方式，将新的管道连接到排水设备

7、地形编辑功能，可以在软件上设计不同地形，可以在很多地形部署排水方案

8、支持CAD数据加载功能，可以在这款软件将其他软件绘制的CAD数据导入使用

9、支持GIS数据导入功能，也可以在软件将GIS卫星数据加载到这款软件分析

10、雨水控制功能，用户可以在这款软件分析降雨量，从而合理设计排水控制方案

安装方法

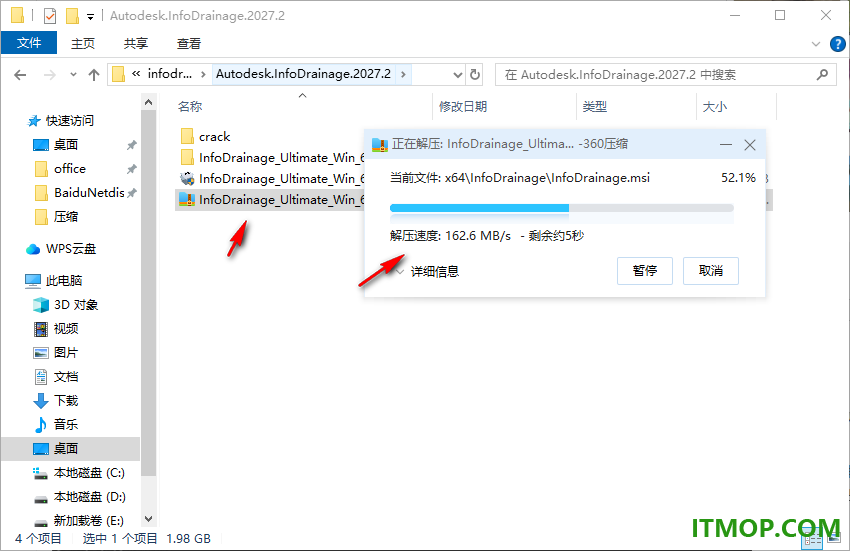

1、解压zip文件，解压完毕打开文件夹，从而开始查找安装程序。

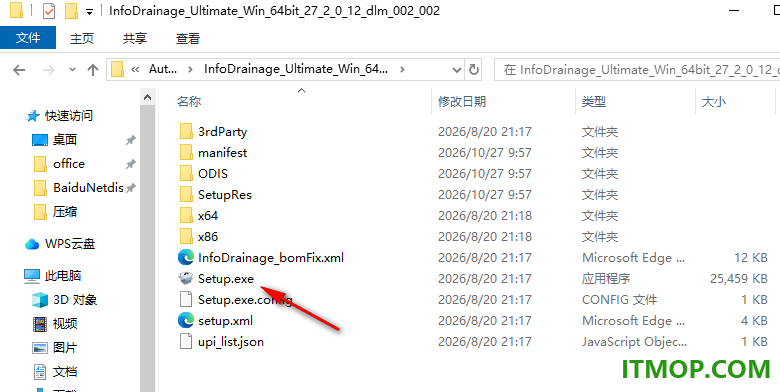

2、点击Setup.exe启动就可以开始安装软件，可以弹出软件的安装引导界面。

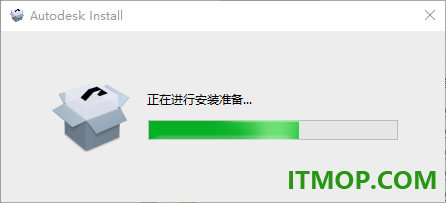

3、正在进行安装准备，等等软件读取数据就可以弹出软件协议界面。

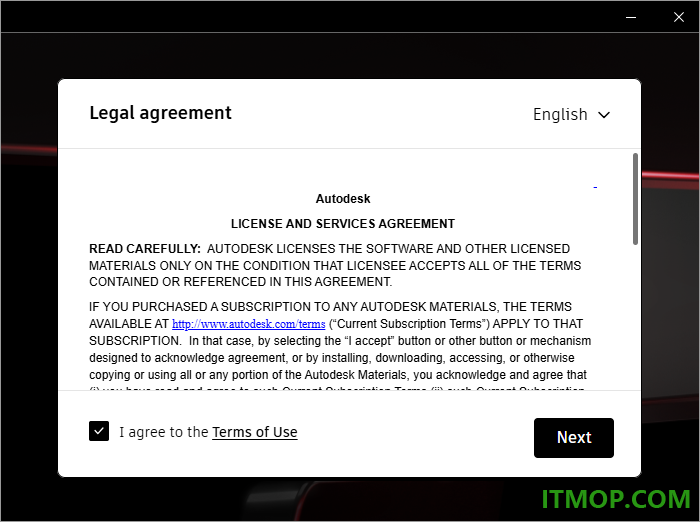

4、接受软件的协议内容，点击下一步就可以继续安装软件。

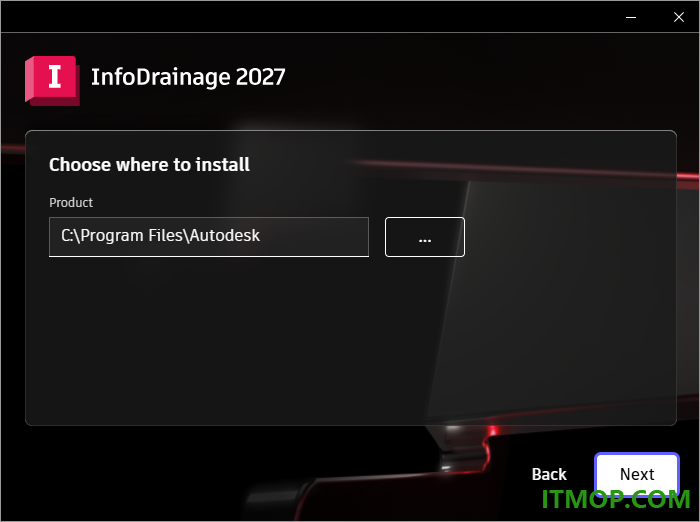

5、这里是软件的安装地址界面，可以在软件上自定义设置安装的位置。

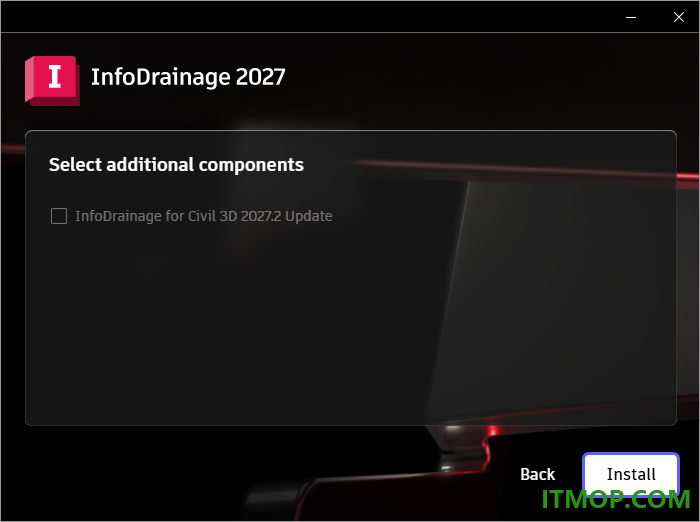

6、是否安装相关的升级组件，如果你有Cilil 3D就可以安装InfoDrainage for Civil 3D 2027.2 Update。

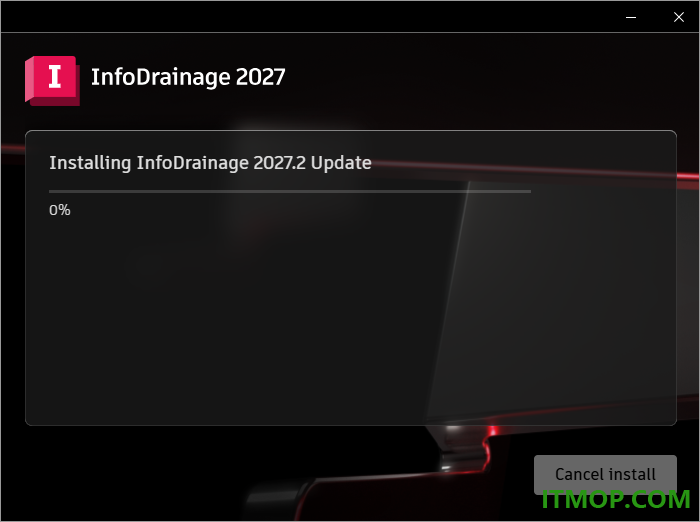

7、开始安装InfoDrainage 2027.2，等等主程序安装结束就可以启动使用。

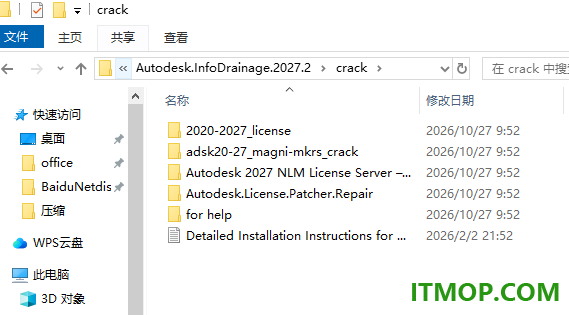

8、crack文件夹提供很多破解的补丁，阅读“Detailed Installation Instructions for Beginners .txt”自己学习破解教程吧。

官方教程

一、统治者

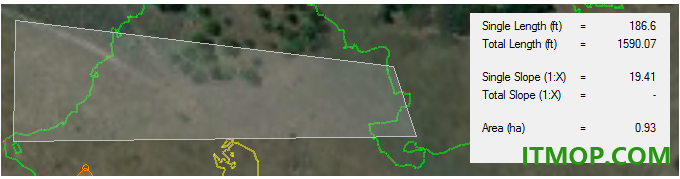

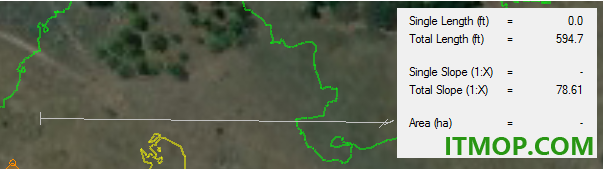

Ruler 工具允许用户绘制多边形线以测量长度和坡度，或测量平面中的面积。

当选中图纸色带上的尺子图标时，会显示实时测量结果。

长度与斜率测量

要测量长度或坡度，选择尺子工具，然后在平面图窗口中任意位置左键点击。继续左键点击添加点，右键点击结束当前行。

单一长度 -最后一段的长度

总时长 -各段的总长度

单斜坡——最后一段的斜坡

总坡度——从起点到终点的净坡率

面积测量

要测量一个面积，选择尺子工具，左键点击平面图窗口的任意位置设置起始点。继续点击绘制待测量区域，点击第一个点关闭多边形。

面积——由绘制的多边形定义的面积。

行动

补充一点——左键点击计划

删除点 -媒体

完成绘图 -右键点击计划或按下

取消抽奖 -媒体

紧密多边形 -将鼠标悬停在第一个点上，左键点击。图纸必须包含超过两个段，且不得有交叉边。

注：绘制完成后，可以再次点击清除当前图纸并重新开始，或者按键退出模式。

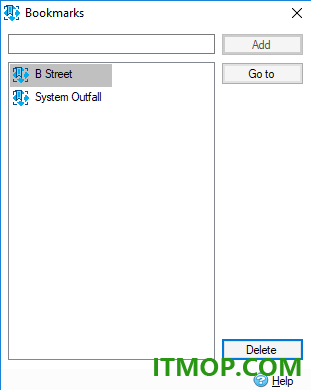

二、书签

书签允许保存给定的平面视图位置。

到达目标图视图位置后，选择添加以保存该位置。要恢复到该图纸视图，选择已保存位置后使用“返回”。

三、加载CAD向导

流入、交汇处、雨水控制、连接、土地利用、土壤类型、地表数据和背景数据都可以通过加载CAD向导从CAD文件加载。

流入、雨水控制、土地利用和土壤类型的区域需要进口多边形。

交汇点需要导入点、圆、省略或矩形多边形。对于人孔，导入的接头会有一个圆形腔室，除非导入的是矩形多边形，否则它将是矩形腔室。

连接需要导入线条、多段线或圆弧。

从CAD加载管道网络需要导入接头和连接。

注：对于卫生阶段，无法导入雨水控制系统。

目前支持的文件格式有：

绘图交换格式（.DXF）

autocad 图纸（.DWG）

精选来源

此步骤允许通过点击选择按钮加载文件的位置。

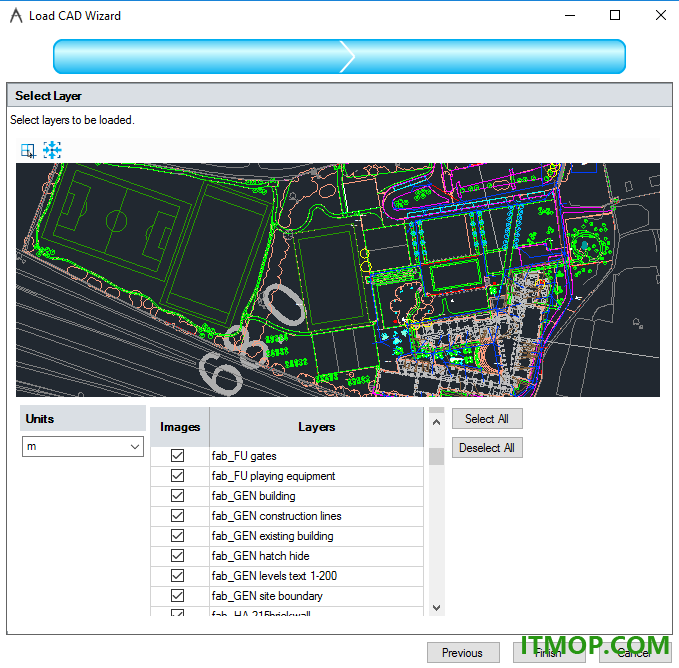

选择图层

这一步允许在加载前关闭CAD文件的图层，并设置文件单位，提供文件的预览图像，以及加载曲面数据时的额外选项。

工具栏

页面顶部有一个包含预览图像控件的工具栏。

乐队Zoom：点击此图标后，用户可使用带状缩放工具放大图纸指定区域。

查看范围：可以将视窗放大到全尺寸。

预览图片

预览图像会显示在图层网格中选择的CAD文件图层。视图可以通过点击和拖曳左键或中键来移动。视图可以用滚轮进行放大和缩小。可以通过左键点击并拖动底部边缘来更改预览图像的大小。

单位

选择加载的 DXF/DWG 单元，以便在软件中转换为当前单元使用。

封面类型

该部分仅在加载地表数据时出现。地面数据被添加到现有的接地点和断点上。

仅限积分：

三维线变成两个基点，分别位于线的两端。

三维点在三维点坐标处变为一个基点。

三维圆变成了原圆中心的单一基点。

三维弧是根据弧线经过的总角度近似为一组点。每个点都假设其高程（Z）从其所依据的椭圆/圆的中心起算。

包含断线：

3D线条以断点线的形式加载。这意味着当地面模型被三角剖分时，没有任何三角形会穿越这条线。

点和圆圈都作为单独的地面点加载。

三维弧是根据弧线通过的总角度近似为一组断裂线。每个点 都假设其高程（Z）从其所依据的椭圆/圆中心起算。

正文：如果开启了这个选项，程序还可以将文本实体转换为表面点。表面点将位于文本插入点，其高程等于文本对象的值（忽略文本的z坐标）。

图层网格

网格用于选择预览图像中显示的图层，因此点击完成后会被带入设计中。

面积 / 图像 / 地表数据： 这是网格的第一列。该列的头取决于CAD文件加载的格式。本栏的复选框决定图层是否会出现在预览图像加载中。

层次： CAD文件中图层的名称。

如果导入之前从 InfoDrainage 导出的 CAD 文件，你可能会看到一个标题为 XPS_StormwaterControlChambers 的图层。该层包含所有内部的腔室子轮廓，不应用于导入雨水控制或流入。所有雨水控制的完整轮廓都包含在XPS_StormwaterControl层中。

全部选择 / 取消

点击“全部选择”按钮会选择表格中的所有图层，反之，取消全部则取消勾选。

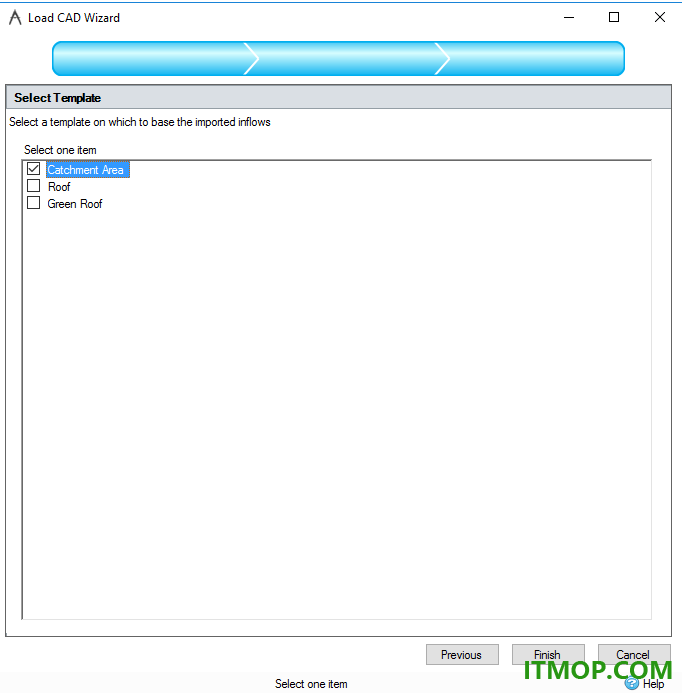

选择模板

当使用加载CAD向导加载雨水控制区、流入区或土地利用区时，向导中会出现第三步。此步骤允许选择一个模板，导入区域将基于此模板。

加载连接时，向导中的第三步将允许选择模板以作为导入连接的基础。

加载连接时，向导的第三步将允许选择模板以建立导入连接。第四步将允许选择模板，以创建支持连接端点的连接。

加载管道网络时，会有步骤选择用于导入的接线口和连接类型。

加载土壤类型时，此部分被跳过。土壤类型没有对象模板。

对于卫生阶段，无法进口雨水控制设备。

装载后

查看数据：

加载完成后，CAD 文件会显示在 CAD 数据节点下的树状视图中。文件/图层名称显示以便区分每个文件。下面会列出从该源加载的每个图层。可以通过图层名称旁的复选框调整每个图层的可见性。

你还可以通过复选框一次性调整所有CAD数据的可见性。这样会让所有CAD文件合为一个，方便使用。

删除数据：

通过右键点击树状视图中的“CAD Data”节点并选择“全部清除”，可以移除所有CAD文件引用。

或者，每个CAD文件/图层也可以通过在树状视图中右键点击文件节点并选择“清除”来单独移除。

最新数据：

CAD 实体数据不会直接存储在 .iddx 文件中，而是保留一个指向 CAD 文件的链接，以便每次重新加载。因此，InfoDrainage 显示的数据将与 .iddx 加载时的 CAD 文件一样最新。如果加载时没有 CAD 文件，会显示警告并删除该文件，但如有需要，文件可以稍后重新添加。

不过，在使用软件时，CAD文件可能会被更新，你可能需要重新加载更新后的CAD数据。这可以通过在树状视图中右键点击文件节点并选择“刷新”来实现。

在Windows资源管理器中显示导入的CAD文件：

导入的CAD文件位置可以通过在树状视图中选择CAD数据节点下的该文件节点，右键点击显示菜单，然后选择“打开包含文件夹”来显示。

将导入多边形转换为区域

导入的多边形可以转换为流入、雨水控制、土地利用或土壤类型区域。在树状视图中右键点击该项，选择相应的“转换为”菜单项。如果存在多个所选物品类型的模板，您需要先从模板选择器中选择一个模板，才能创建并展示这些物品。只会转换多边形，点和线条会被忽略。如果选定图层中未发现多边形，将会显示警告框，告知用户未选择区域。

更新日志

2027.2版本发布说明

云分析

修复了一个问题：使用FEH径流法，当总深度超过40毫米且面积减少因子小于1的集水区，整个分析中总流入为0。

Laurenson和FSR径流方法现在能够正确构建流入水文曲线，与现场分析结果相匹配。

相位导入

Phase 导入在导入没有零件族的旧文件时不再崩溃。

CAD 导入

修复了一个因内部元件崩溃导致电弧采样失效的问题。无法采样的弧线将被简化为直线。

导入 LandXML

通常的行动结束更新（例如更新排放口细节以包含新交汇点）现在在导入LandXML后应用。

对象模板

当模板包含不同长度的标签时，导入对象模板不再崩溃。

土木3D的InfoDrainage

修复了在尝试导入带有自交轮廓的流入时出现的未处理异常对话框。

修复了一个bug，即在Civil 3D中更改零件族或零件尺寸时，不会重置为导入值。

2027.1版本发布说明

更改模板

从对象模板创建的新建土地使用模板现在会出现在土地使用变更模板选择器中。

土木3D的InfoDrainage

在导入包含 Nod 且连接条目为空的网络时，解决了“索引超出范围”的问题。

InfoDrainage 的 Property Set 标签中的初步尺寸属性开始在元素名称相同时出现。

导入频道的侧坡已修正。

修复了一个bug，就是多次导入导出后会生成重复的零件映射。

修复了Civil 3D导出池塘中重复深度问题。

导入相位

现在，重复检测带有轮廓的物品会检查是否轮廓相同，而不是单一图标坐标。

覆盖下水道井盖则保持原始的井盖连接性。

当导入相位和电流相位都包含同一坐标的交汇点时，导入连接不再从交汇的进出口列表中被删除。

修复了一个问题，用户导入Phase 后，Civil 3D往返时物品会重复出现。

对象模板

修复了因对象模板名称在软件间无法正确同步导致的崩溃。

平面视图

修复了一个绘制极大多边形会导致软件卡顿的问题。

梯形通道显示正确的顶宽特性。

CAD 导入

性能提升，现在能够导入更大规模的CAD设计。

液压制动出口

深度网格现在包含数据集的最后一行，之前分析引擎使用该行但未显示。

网络设计向导

添加新的管道/井盖尺寸库后，应用程序不再崩溃。

设计报告中未包含下游管道流量计算的固定基准流量。

快速储存估算

当使用具有冬季剖面的降雨时，用户C.V.值是正确的。

ReFH2方法

固定了长风暴的ReFH2水文曲线计时和截断。

连通性验证

如果文件没有有效的流路，该文件加载时就不会再导致软件崩溃。
