Autodesk InfoWorks ICM Ultimate 2027

InfoWorks ICM Ultimate 2027提供排水方案设计功能，可以在这款软件上分析水流量，降雨的相关数据可以在这款软件上分析，洪水的数据也可以在这款软件分析，并且可以在软件上添加不同的分支来源功能，直接在软件上添加河流分支，添加地下水流分支，添加下水道分支，从而设计合理的水流控制方案，避免暴雨导致洪水泛滥，导致城市下水道排水系统崩溃，官方提供的分析功能还是非常强的的，可以在软件上生成网格报告，可以创建洪水量报告，可以统计最坏情况报告，可以导出报告内容，如果你喜欢这款软件就下载吧。

InfoWorks ICM 2027新版功能

一、网络设计（技术预览）

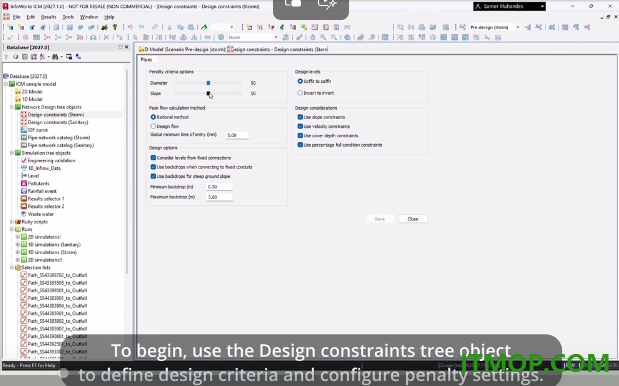

网络设计（技术预览）引入了一项强大的新能力，用于自动初步测量重力排水网络。该工具采用确定性、基于约束的方法确定管道直径和反向水平，根据水力、几何和连接性需求评估候选管道配置。设计流量可以通过IDF曲线和理性方法从降雨中计算，也可以直接定义，为雨水和卫生设计工作流程提供灵活性。用户可以配置关键设计控制，包括坡度、速度、覆盖深度和百分比完整条件，以及选择最优解的优先级标准

网络设计按顺序从上游到下游处理树枝状网络，确保上游条件指导下游设计决策。它可以应用于整个网络或选定的子集，支持分阶段和迭代设计流程。在执行过程中，该工具会评估多个管道候选方案，确定可行的坡度范围，并根据定义的约束和惩罚标准选择首选方案。结果直接写入网络，管道尺寸和电平会自动更新。

全面的设计报告提供设计过程的完全透明，包括评估的候选方案、管理约束条件以及每根管子的最终选择。这使用户能够理解、验证并完善设计决策，并快速识别驱动结果或导致不可行性的约束。作为初步设计工具，网络设计旨在加快早期设计进程，并应配合动态仿真以实现最终验证。

二、新家标签页

首页标签引入了 InfoWorks ICM 的中央入口，让你在进入工作区前快速访问数据库、样本内容和关键资源。当没有打开GeoPlan标签页时，主页标签会自动显示，允许你打开现有数据库、创建新数据库（本地或云端），或探索展示产品功能的特色样本数据库。专门的发现区突出推荐了精选内容，如更新和学习资源，快速链接则提供便捷访问常用工具和社区内容。

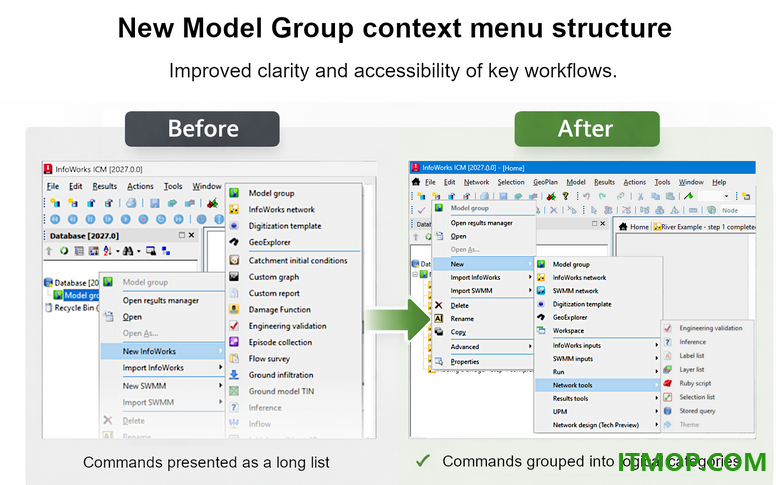

三、增强型模型组上下文菜单

模型组上下文菜单得到了增强，提供了更结构化、更全面的模型工作流程管理访问点。命令现在按功能分组，便于直接从资源管理器窗口创建网络和共享对象、管理输入数据、运行模拟和分析结果。更新后的菜单整合了模拟运行、校准、风险分析和报告工具等关键操作，以及验证、查询和自动化工具。这提高了可发现性，并简化了模型组层面常用工作流程的访问。

四、子网格采样——改进地面报告

网络结果对象的地面报告已增强，以提升准确性和一致性。对于网络结果的点、线和多边形，地面值现在是从底层的子网格三角形（面）高程中推导出来，而非平均或简化的表示。这确保了最小、最大及（如适用）平均地面高度更准确地反映子网格内的局部地形变化。这些更新提供了更可靠的结果解释，尤其是在复杂地形的详细模型中。

软件特色

1、InfoWorks ICM Ultimate 2027支持河流模型设计功能，可以创建多种模型。

2、支持数据导入功能，可以在软件将很多地形数据和地面数据导入软件模拟。

3、河岸划定功能，可以在软件上设置河流附近的河岸区域，分析洪水冲击河岸的数据。

4、也提供桥梁分析功能，在模拟洪水的时候也可以在场景中添加很多桥梁。

5、可以在软件上分析洪水中的桥梁稳定性，可以分析桥梁是否有风险。

6、InfoWorks ICM Ultimate 2027提供网格功能，可以在软件上创建和编辑网格。

7、可以在网格上合并相似的链接，也可以在软件上比较网格数据。

8、添加模拟内容，InfoWorks ICM Ultimate 2027为用户提供多种二维、三维的河流模拟内容。

9、运行模拟，流程方案设计完毕就可以运行模拟，立即在软件上查看模拟结果。

10、多种报告内容，软件提供图表报告内容，文本报告内容，网格报告内容。

安装方法

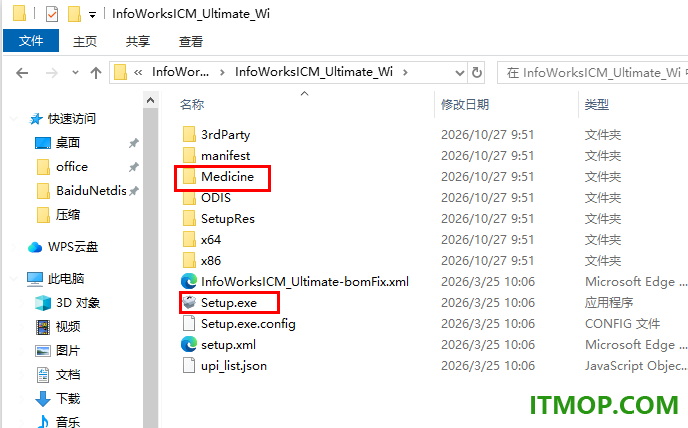

1、双击Setup.exe开始安装软件，Medicin文件夹里面提供补丁内容

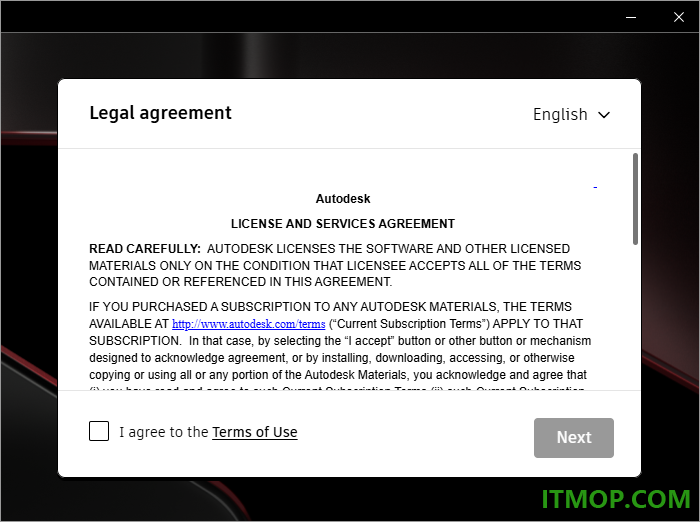

2、如图所示，弹出软件的协议内容，勾选接受协议，点击next

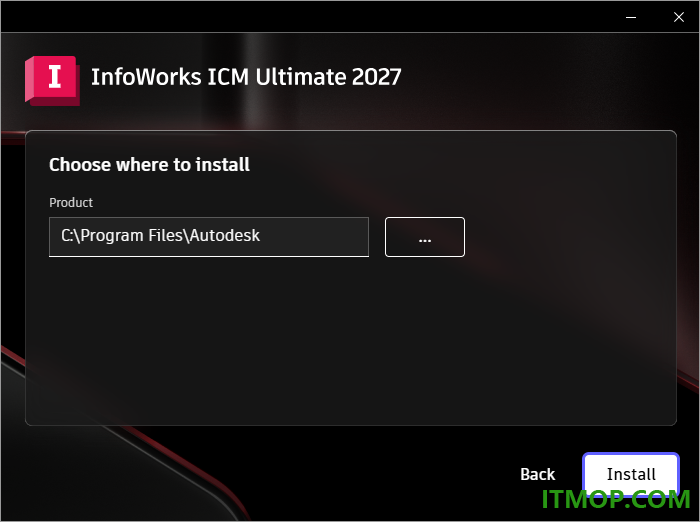

3、显示软件的安装地址，点击install开始安装

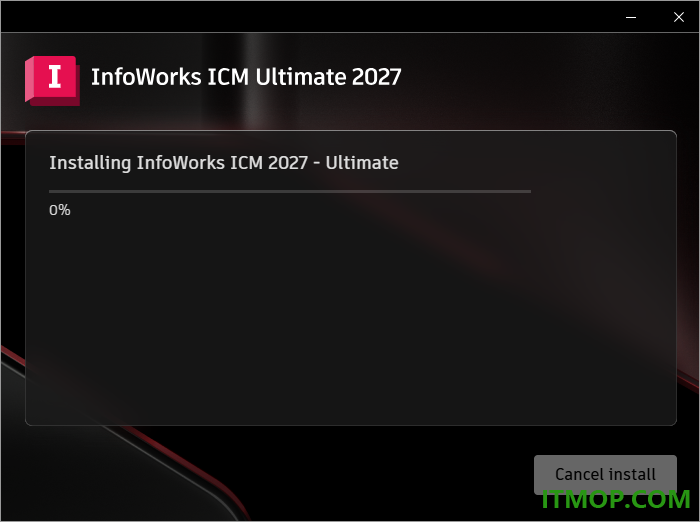

4、InfoWorks ICM Ultimate 2027已经开始安装了，等等软件安装结束

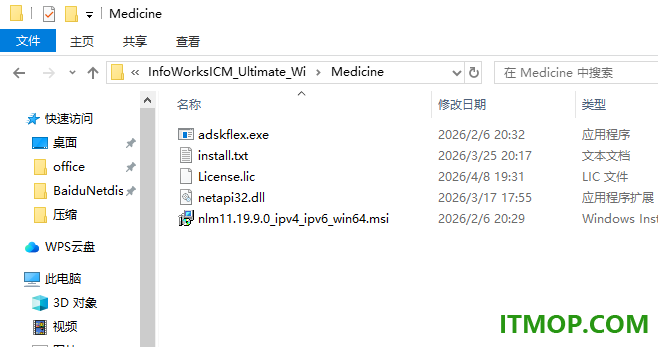

5、打开Medicine文件夹就可以显示很多破解补丁，详细的破解方式可以查看：

https://www.itmop.com/downinfo/665382.html

官方教程

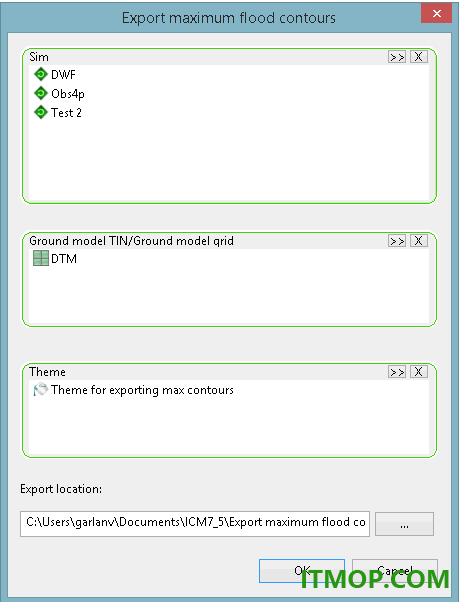

一、导出最大洪水轮廓对话框

该对话框用于将一个或多个模拟的最大深度等高线导出到选定的MapInfo或ESRI文件格式。当从“导出最大洪水等高线”子菜单中选择导出选项时，会显示该选项。

选项描述

模拟：

一个用于一个或多个模拟的投放目标，包含将导出的结果。你可以：

如果您选择了未下载结果的云模拟，会显示一条信息告知您是否愿意立即下载结果。

如果你选择“是”，会显示“下载云结果”对话框，让你选择想下载哪种类型的结果。下载后，结果可以添加到模拟器盒中。

地面模型TIN/地面模型网格：

用于TIN或网格地面模型的投放目标，提供高程信息。

注：只有在使用 ESRI ASCII 网格文件选项导出最大洪水等高线时，可以使用网格地面模型。

主题：

包含等高线间隔信息的主题的下落目标。

出口地点：

导出文件将被保存的文件夹。这可以通过输入方式或通过（浏览）按钮选择。

好的：

导出最大洪水等高线。

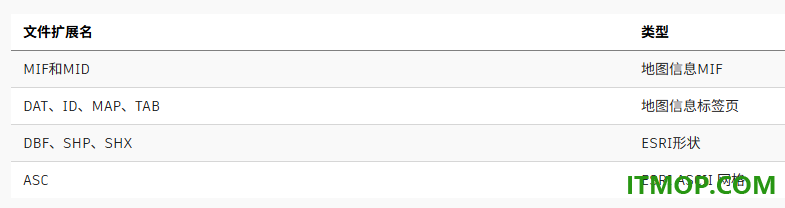

导出文件的名称与模拟的名称相同，扩展名如下：

注：指定导出位置文件夹中已有的文件，且与当前导出的文件拥有相同的文件名和扩展名，将在导出操作中自动覆盖。

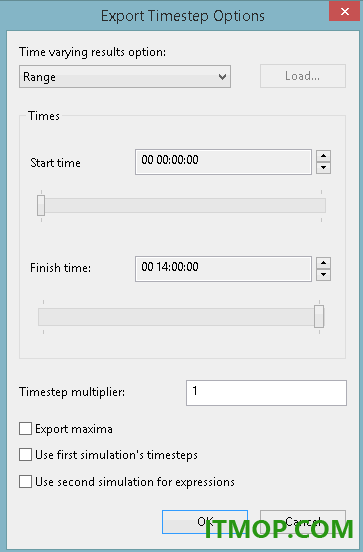

二、导出时间步选项对话框

该对话框用于将结果导出为GIS格式进行一个或多个仿真。它用于选择是否导出时间变化的结果和/或最大结果。

选择一个导出时间变化结果的选项：

无——不要导出时间变化的结果

单步——在单一时间步导出结果。使用滑块栏或时间显示旁的上下箭头选择要导出结果的时间步。

范围——多个时间步的导出结果。使用开始时间和结束时间控制选项选择结果导出的时间范围。在时间步乘数字段指定区间内，时间步的结果将在所选范围内导出。

列表——从.csv文件加载时，导出时间步的结果。点击加载以选择包含以下任一的csv文件：

时间步长数从1开始

格式中的日期/时间，与导出单一时间步或多个时间步区间时对话框滑块显示的时间相匹配

文件可能包含以 # 开头的注释，可以在行首或值后，并且可能包含空行。

全部 - 在时间步乘数字段指定区间内导出所有时间步的结果。

勾选导出最大结果文件的导出框。

勾选使用首次仿真的时间步长框，以使用第一次仿真的时间步。只有当从时间变化结果选项列表中选择了“范围”或“所有时间步”，并且在“导出到GIS”对话框中选择了两个或以上模拟的结果进行导出时，该选项才会被启用。如果被检查，对于每个仿真，InfoWorks ICM 会在第一次仿真的第一步前或之后找到第一个时间步，以及在第一个仿真中最后一个时间步或之前的最后一个时间步。然后，利用时间步乘子字段中指定的区间，在两者之间插值，并相应导出。如果未勾选（默认），其他仿真的结果只会在仿真有该时间结果输出的时间步导出。

请查看“使用第二次仿真以获取表达式，以使用第二次仿真中的表达式。只有当两个模拟结果在“导出到GIS”对话框中选择导出时，该选项才会出现。如果未勾选（默认），则使用第一次仿真中的表达式。

注：

对于使用相对时间的模拟，时间将以 d hh：mm 格式显示。

对于使用绝对时间的模拟，时间将显示为日期和 hh：mm：ss。

为了在时间的倍数秒内导出结果，在进行模拟时需要使用绝对时间。

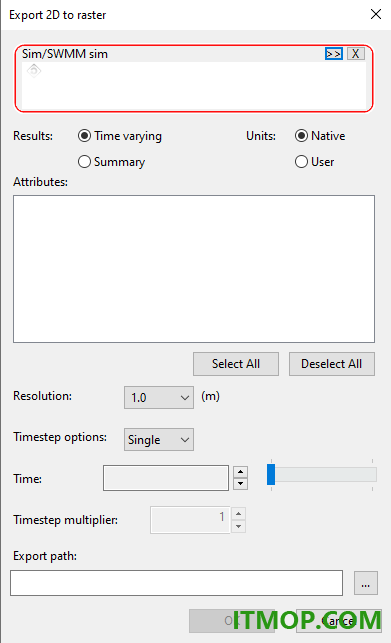

三、导出2D到光栅对话框

当你在结果菜单中选择“导出2D到光栅”选项时，会显示这个对话框。它用于将所有或选定属性的时间变化或摘要结果导出为 TIFF 格式的光栅文件。

对话描述

一、模拟/单一MM模拟：

一个用于二维模拟的投放目标，结果将从中导出。这些结果可以是完整结果，也可以是从云端下载的仅摘要结果。

二、单位：

确定导出光栅文件所用的单位。

结果可以导出为InfoWorks ICM原生（公制）单位（默认）或当前用户单位。

注：使用用户单元可能会改变“比例”，从而改变导出文件的大小。

三、选举结果：决定要导出哪种类型的结果。选择如下：

时间变化（默认）

摘要

四、属性：

所选模拟中针对所选结果类型的二维结果属性列表。

五、全部选择：

通过在属性列表中的所有框中添加勾选来选择所有属性。

六、取消选择所有：

通过移除属性列表中的勾选框，取消所有属性。

七、时间步长选项：

当结果设置为时间变化时启用。

一个下拉菜单，用于确定时间变化结果的时间步长。

单一 - 结果导出时间字段中指定的单个时间步。

所有 - 结果在时间步乘数字段中指定的区间内导出所有时间步。

八、时间：

当时间步进选项设置为单人时启用。

结果要导出的时间步。

滑块或显示时间旁的上下箭头可以用来指定时间。

九、时间步乘数：

当时间步长选项设置为“全部”时启用。

导出结果的时间步区间。

用于限制导出的时间步长结果数量。如果设置为1（默认），结果会在每个保存的时间步导出。例如，如果设置为5，结果会在每第五个保存时间步导出。

十、结局：

一个用于导出所选属性光栅图像分辨率的下拉菜单。默认情况下，这个距离为1米。使用较高的数值会降低分辨率，而较低的数值则提高。

注：当前导出的 TIFF 文件大小不得超过 2GB。不过，你可以通过降低分辨率来减小导出文件的大小。

十一、导出路径：

导出文件要保存的文件夹名称和位置。

路径可以通过输入或通过（浏览）搜索。

更新日志

版本2027.0发布说明

改进的二维导管连接参考电平

连接二维或二维线路的二维节点到二维导管时所使用的参考电平已更新。此前，参考电平是通过管道的外推反电平计算的。软件现在在管道连接端使用倒高，提供了更准确的连接点表示。

这一变化可能影响连接二维节点及其相关导管的计算结果。坡度较陡的管道差异预计会更明显。

为了保持历史一致性，2027.0 之前创建的数据库会保留现有结果。

亚网格线性结构的更新脊位计算

修复了一个基于高度的线性结构与子网格二维元素相邻的顶峰等级计算错误的问题。这种变化影响了堰、闸门、多孔墙体和利用地面高度的多孔多边形等结构。山顶层现参考子网格面地面层。如果面电平低于相邻元素体积/电平表中的最小值，则重置为该最小值。

改进了带有子网格采样的网络结果对象的地面报告

修复了一个问题：当启用子网格采样时，网络结果的点、线和多边形对象的地面高度报告不正确。地面高度现在由相应的子网格三角形或面值推算，确保报告的一致性和准确。

修复了编辑桥开桥墩时的崩溃

尝试编辑桥梁开口桥墩时发生的崩溃问题已得到解决。

修复了一个阻止在云端创建的二维区域重新网格化的问题

当尝试在独立或工作组数据库中网格化一个二维区域时，而该二维区域之前已经在云数据库中网格化，却出现了“无效UUID字符串”的错误。这个问题已经修复了。

修复了SWMM5的流入时间序列导出错误问题

从SWMM仿真导出现在可以正确导出流入时间序列数据，以便在SWMM5中使用。

修复了无法在Iexchange和autodesk许可下运行模拟的问题

使用IExchange和Autodesk许可证运行Sims时的一个bug已被修复。修复前该操作会失败，错误为“运行使用TSD数据，但TSD许可证不可用或未选择”。

修复了导致多个二维区域模型模拟失败的问题

修复了一个可能导致模型在包含多个二维区域及管道（如管道二维、线性排水二维或涵洞二维元素）中模拟失败的问题。

已修复SWMM中详细报告选择列表的问题

运行SWMM模拟时，选择详细报告选择列表的选项无法正常工作。该功能现已实现，但仍存在一些问题，取决于网络中包含的物品，因此目前应谨慎使用。

改进模拟日志中湿润和洪水区域的报告

在2027.0版本以后的数据库中，日志文件现在同时报告了潮湿/最大潮湿区域和淹水/最大淹水区域。在之前的版本（以及2027.0之前的数据库中），报告的淹水/最大淹水面积实际上是湿润/最大湿润面积。湿区和洪水区的区别在于，湿区代表水深高于湿/干阈值（通常为1毫米）的区域，而被淹或淹没区域则代表深度高于淹水阈值（通常为1厘米）。

改进的子网格网格以更好地尊重区域边界

在子网格采样功能的技术预览中，生成子网格网格时，网格引擎未能正确尊重部分区域边界。分区边界用于交叉和归属，但在必要情况下并未阻止跨分区边界的聚合。这包括网格层区、网格区（当使用地面层修改时）以及以下多边形中“创建2D网格时排除X边界”未勾选时的粗糙区、湍流区、渗透区和渗透区。

修复了一个网格生成可能漏掉多边形交点的问题

当非连续边界顶点被吸附到相邻多边形时，网格化二维区域有时会错过多边形交叉点。这个问题已经修复了。

修复了雨量计中错误降雨结果的问题

SWMM结果中雨量计的降雨结果现在显示正确。

提升CPU与GPU模拟结果之间的一致性

CPU与GPU之间，以及有无水质CPU之间在有渗透和蒸发曲线下计算动量的一些不一致问题已被解决。

新增了 GoTo XY 坐标缺失的平移

新增了一些缺失的后藤XY坐标翻译。

增加了对结果分析工具总结结果的支持

汇总结果（例如最大值）现已可在结果分析工具中提供。

支持剪贴板粘贴的改进Ruby脚本

现在可以通过 CTRL + V 将文本粘贴到 Ruby 脚本中。

新增了仅复制仿真引用数据的选项，使用时间序列数据对象

现在，在将使用 TSD 的模拟器从工作组或独立数据库复制到可传输数据库时，可以使用“是——仅引用复制仿真的数据”选项。

修复了使用地理规划选择时RTC编辑器中冻结的问题

在RTC编辑器中选择“选择并在地理规划中查找”后，软件不再卡死。

修复了GPU模拟中渗透体积错误的问题

在GPU上运行模拟时，如果深度为零或事件剖面中的蒸发率与入渗率之和大于降雨速率，渗透体积可能失效。这个问题已经修复了。

arcgis 登录过期修复

ArcGIS 登录不再在 24 小时后失效。
