tekla structures2024中文版提供简单的建筑设计功能，可以在软件中帮助用户设计不同类型的建筑，可以设计基础的草图，可以设计钢结构模型，可以设计桥梁，可以设计工厂建筑，可以设计高楼大夏，您可以在软件中找到很多官方预设的模板资源，选择一个模板就可以开始创建新项目，随后进入设计界面，游戏提供很多菜单选项，可以在顶部区域找到混凝土、钢、钢筋等菜单，每个菜单下都提供大量功能等待你使用，在设计模型的过程就可以添加柱子、添加梁、添加板、添加螺栓，每个模型部位都可以单独设计，如果你喜欢tekla structures2024中文版就下载吧。

新版功能

1、打印旧图纸中的特殊颜色阴影

在 Tekla Structures 2024 中，当您使用黑白或 Tekla 灰度打印颜色模式打印 Tekla Structures 中创建的图纸时，在旧图纸的阴影中使用的特殊颜色会打印为黑色，隐藏所有重叠线和标记。在以前的 Tekla Structures 版本中，可以使用高级选项 XS_HATCH_SPECIAL_COLOR_R、XS_HATCH_SPECIAL_COLOR_G 和 XS_HATCH_SPECIAL_COLOR_B 为阴影定义特殊颜色。此问题现已修正，特殊颜色在所有打印颜色模式下均可正确显示。

2、添加带已应用值的相关注释

已添加用于添加带已应用值的相关注释的新命令，在默认环境中，该命令默认在功能区上可用。此命令允许使用在相关注释属性中为引出线设置选择的值来创建相关注释。其他三个相关注释命令不允许为引出线设置使用已应用值，而是始终使用为每个命令定义的预定义值：带引出线、不带引出线或沿线。

3、更新了钢筋设置的钢筋生成方法

在 Tekla Structures 2024 中，我们完全更新了为非线性几何形状生成钢筋设置的方式。使用新方法，钢筋可以更好地遵循基础混凝土几何形状，并且不太可能出现无效钢筋。

为了解决这些问题，我们现在还引入了用于确保生成精度的用户控件，以确保生成有效的钢筋几何形状。新的用户定义的属性 (UDA) 平滑系数现在可用于钢筋设置 UDA 选项卡上的钢筋设置。当复杂几何形状零件中的肢表面无法生成所需的钢筋几何形状时，此设置很有用。连续的锯齿形钢筋段可能太短，或者在某些情况下，钢筋可能无法足够紧密地贴合混凝土表面。

4、编号时钢筋几何形状处理方面的更新

Tekla Structures 2023 SP1 中引入了高级选项 XS_REBAR_GEOMETRY_TYPE_IN_NUMBERING。您可以使用它指定如何在编号中考虑钢筋的几何形状，以及在钢筋相互比较时使用哪种类型的钢筋几何形状。现在，在 Tekla Structures 2024 中，此高级选项的默认值已从 POLYLINE 更改为 FABRICATION。

使用 FABRICATION 选项意味着，除了将钢筋中的分段弧转换为真正的弧（= RATIONALIZED 选项）之外，Tekla Structures 还使用需要弯曲的最大曲线半径在编号时将某些弧视为直肢。此外，识别为直钢筋 UDA 设置为是的钢筋也在编号时视为直钢筋。

例如，倾斜排水板的顶面钢筋板通常是小直径钢筋，可以视为直钢筋并作为直钢筋交付。

例如，对浇筑体进行编号并比较其钢筋时，也会使用所选的几何形状类型 FABRICATION。

5、自动连接钢筋设置钢筋到混凝土零件方面的更新

已修改用于计算钢筋设置中钢筋父零件的算法，因为之前在某些情况下选择了错误的零件。对垂直钢筋的定义进行了更改。

现在，如果钢筋的总体水平延伸度 H 长于或等于其总体垂直延伸度 V 乘以默认系数 2，该钢筋就会被视为水平钢筋。否则，该钢筋会被视为垂直钢筋。

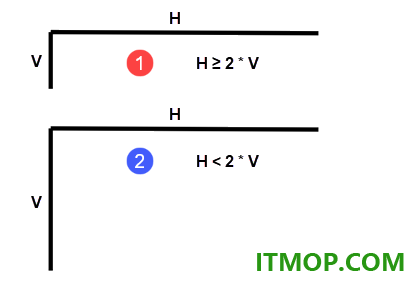

(1) = 水平钢筋，(2) = 垂直钢筋

一般来说，如果满足以下条件，则钢筋设置中的钢筋将被视为水平钢筋：

H ≥ XS_REBAR_VERTICAL_FACTOR * V

6、钢筋端头的用户定义的属性

与管接头和端部锚栓一起使用的钢筋端头特定 UDA 现在通过新的 高级选项 XS_REBAR_END_SPECIFIC_UDA_METHOD 进行控制。如果使用默认值 START_AND_END，会创建起始肢和结束肢 UDA，例如 METHOD_START。如果将高级选项设置为 SHORT_AND_LONG，则会创建短肢和长肢 UDA，例如 THREADED_LENGTH_L。

注：

打开使用以前的 Tekla Structures 版本创建的模型时，请记得检查并根据需要更改此高级选项的值。

此高级选项会覆盖 RebarCoupler.Udas.dat 文件中定义的后缀。无论文件中定义了哪些后缀，它们都将根据此高级选项的值被替换。

7、螺旋钢筋的改进

现在可以正确计算和报告螺旋钢筋的长度。

螺旋钢筋的圈数和长度现在可正确显示在查询对象对话框中。

螺旋钢筋的圈数会精确地进行舍入。

现在，在属性窗体中会为螺旋钢筋显示新的圈数框，而不是 钢筋数量框。

有了圈数，排除选项不再适用于螺旋钢筋。

新的模板属性 ROUNDS 可用于在需要圈数时显示螺旋钢筋的圈数，例如在报告模板中以及图纸中的钢筋标记中。ROUNDS 属性显示小数值，因为圈数并不总是整数。相同的值也显示在查询对象对话框中。

软件特色

1、图纸布局编辑器——用于定义图纸尺寸和框架边距的新对话框

图纸尺寸设置 对话框现在允许您：

使用专用对话框添加或编辑图纸尺寸。右键单击图纸尺寸行并选择 编辑 以打开对话框，然后输入值。如有必要，请选择 自动设置尺寸。以前，编辑仅限于双击 宽度 或 高度 框并输入新值。

使用专用对话框定义框架边距和颜色。右键单击框架行并选择 编辑 以打开对话框，然后输入值并选择颜色。以前，定义边距仅限于双击边距框并输入新值。

2、Tekla Structures （预览版）实时协作现已启用

借助 Live Collaboration ，您可以 Tekla Structures 在 3D 模型之间进行实时协作，而无需导出或共享任何文件。 Live Collaboration 使项目团队能够齐聚一堂，审查 Tekla Structures 和 Trimble Connect中正在开展的工作。

注：

Live Collaboration for Tekla Structures 作为预览功能发布。预览功能虽然已准备好用于生产，但可以根据反馈继续进行功能开发。预览功能主要用于评估目的，为您的常规工作流提供替代方法。我们鼓励您在正常的业务环境中测试该功能并分享您的反馈。注意：该功能可能会根据反馈随时进行增强、更新或停用。预览功能“按原样”提供，Trimble 不提供任何担保或赔偿。

在 Trimble Connect 中，Live Collaboration 标记为 Beta 版。

在检查过程中，Tekla Structures 用户可以将模型修改实时共享给其他 Tekla Structures 和 Trimble Connect 用户，并看到其他协作者在 Tekla Structures 模型中进行的修改和导航。所有协作者都可以查看模型更改，但每个用户只能编辑自己的模型。这意味着，您可以在 Tekla Structures 中将其他用户的模型对象作为叠加层显示在您的模型对象上，但无法编辑它们或将其转换为本地 Tekla Structures 对象。Trimble Connect 用户还可以共享存储在 Trimble Connect 工程中的模型。

3、增强的 IFC4.3 输出

Tekla Structures IFC4.3 输出现在包含以下增强功能，以满足建筑领域的强制性要求：

IFC4.3 输出方案已更新为 IFC 4X3_ADD2。

您现在可以使用新的 IFC4.3 输出类型选项 Reference view (IFC4.3) 和 Design transfer view (IFC4.3) 输出建筑结构（IfcSite、IfcBuilding、IfcBuildingStorey）。

新版教程

使用对象表示来更改模型对象的颜色和透明度

使用对象表示可在模型视图中设置模型对象的颜色和透明度，并可以使用定义的对象组来创建模型的自定义表示。

例如，使用对象表示设置和对象组，您可以定义只有某些模型对象可见或某些模型对象具有特定颜色。

要打开对象表示设置，请在视图选项卡上单击对象表示。将会打开对象表示对话框。

请注意，更改对象表示框中的设置会影响所有模型视图。

下图显示具有不同透明度设置的同一模型：

1.标准颜色和透明度设置

2.仅显示截面名称以 IPE* 或 HEA* 开头的零件

3.用户定义的属性预定安装日期设置为某个日期的零件以蓝色显示，而所有其它零件的透明度为 90%

定义对象组的颜色和透明度设置

使用对象表示设置按等级区分颜色和可见来启用在零件和钢筋属性中更改零件和钢筋的颜色。

要打开对象表示设置，请在视图选项卡上单击对象表示。

将会打开对象表示对话框。

在对话框中，确保

对象组设置为所有

颜色设置为按等级区分颜色

透明度设置为可见

通过这些设置，所有零件和钢筋都根据在零件和钢筋属性中的等级属性来着色。

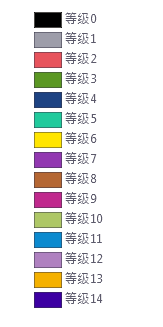

可能的等级编号范围介于 0 和 14 之间，这会导致如下不同颜色：

等级编号超过 14 可生成与 1...14 相同的颜色。例如，等级编号 2、16、30、44 等都会生成红色。

要更改零件或钢筋属性中的零件或钢筋颜色，请执行以下操作：

在属性窗体的等级框中，选择一个新等级。

单击修改。

或者，您可以在上下文工具栏中更改等级属性。

更可靠的图纸复制

核心复制引擎的改进对以下功能进行了增强：

制造图纸中的智能创建功能。此功能得到了改进，主要针对钢结构图纸，但混凝土图纸也可从中受益。

文档管理器和主图纸目录中针对制造图纸的经典复制功能。

通过制造图纸中的智能创建功能生成的文档质量主要在构件图方面进行了改进：

改进了剖面图创建

改进了零件和螺栓的视图布置和尺寸

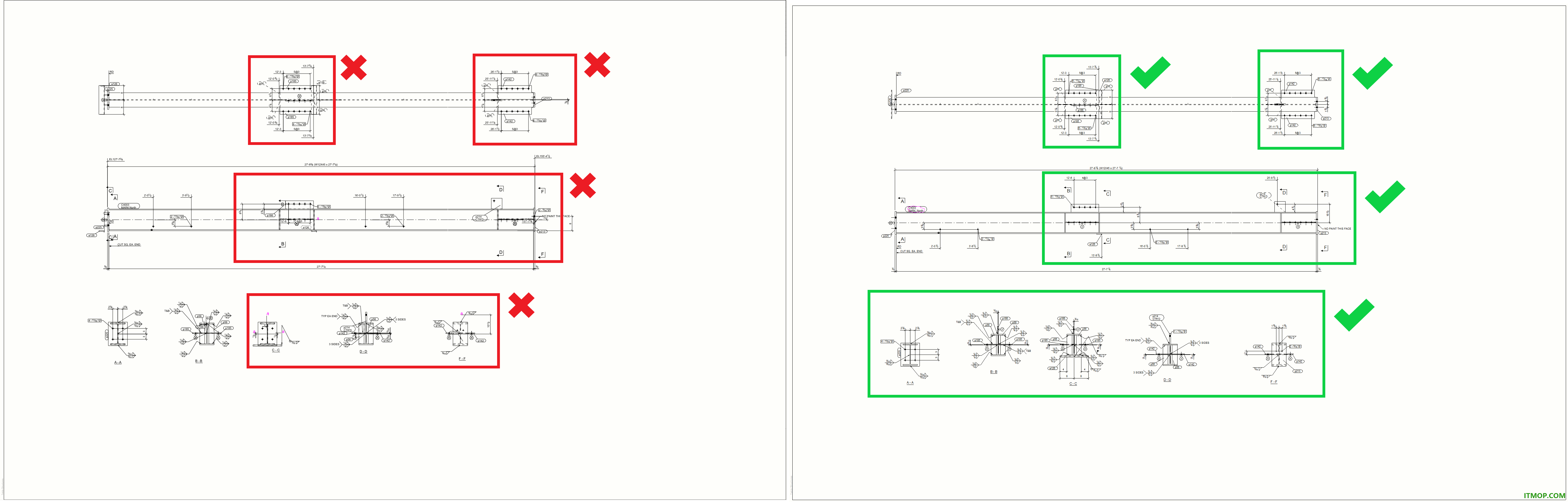

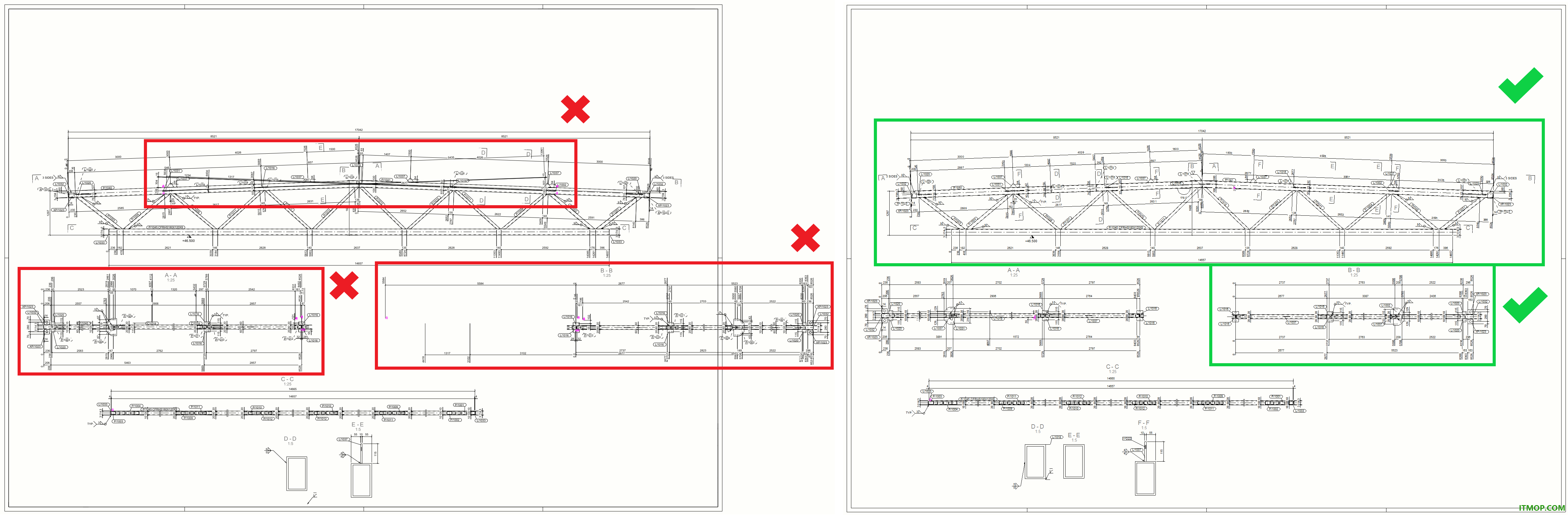

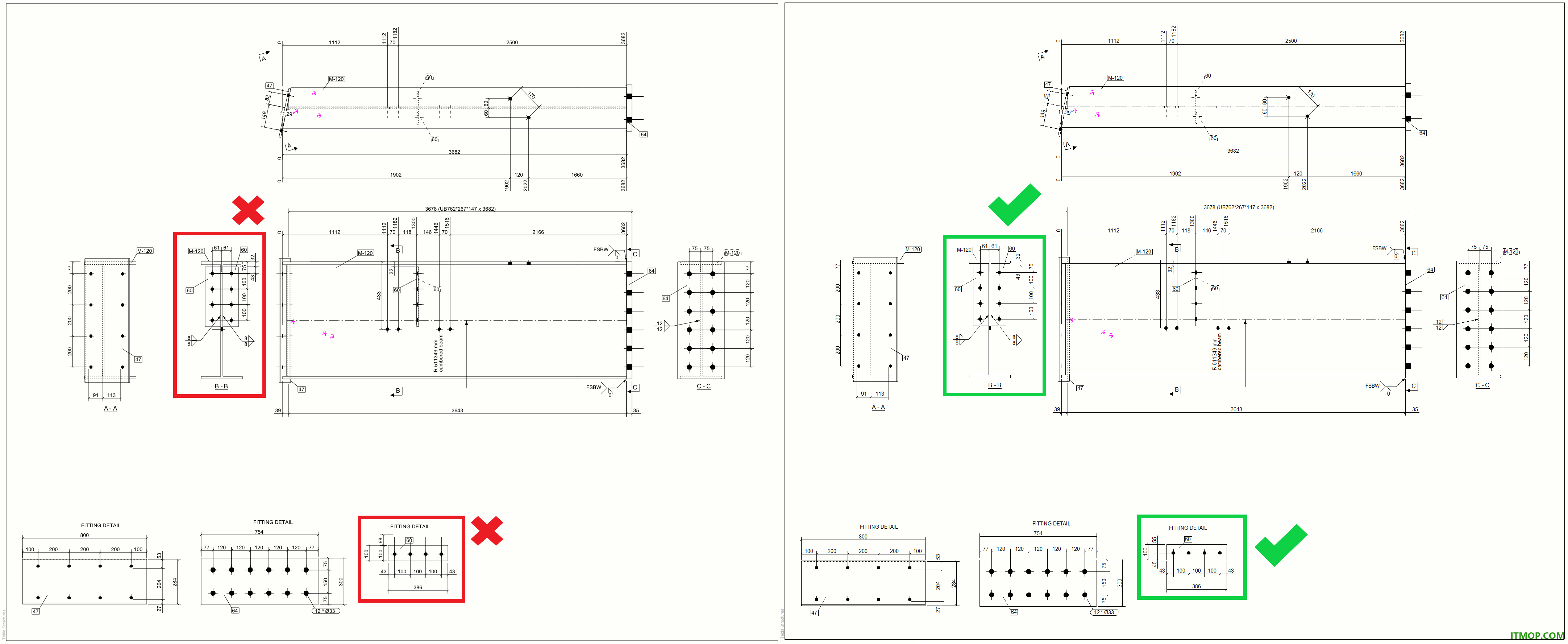

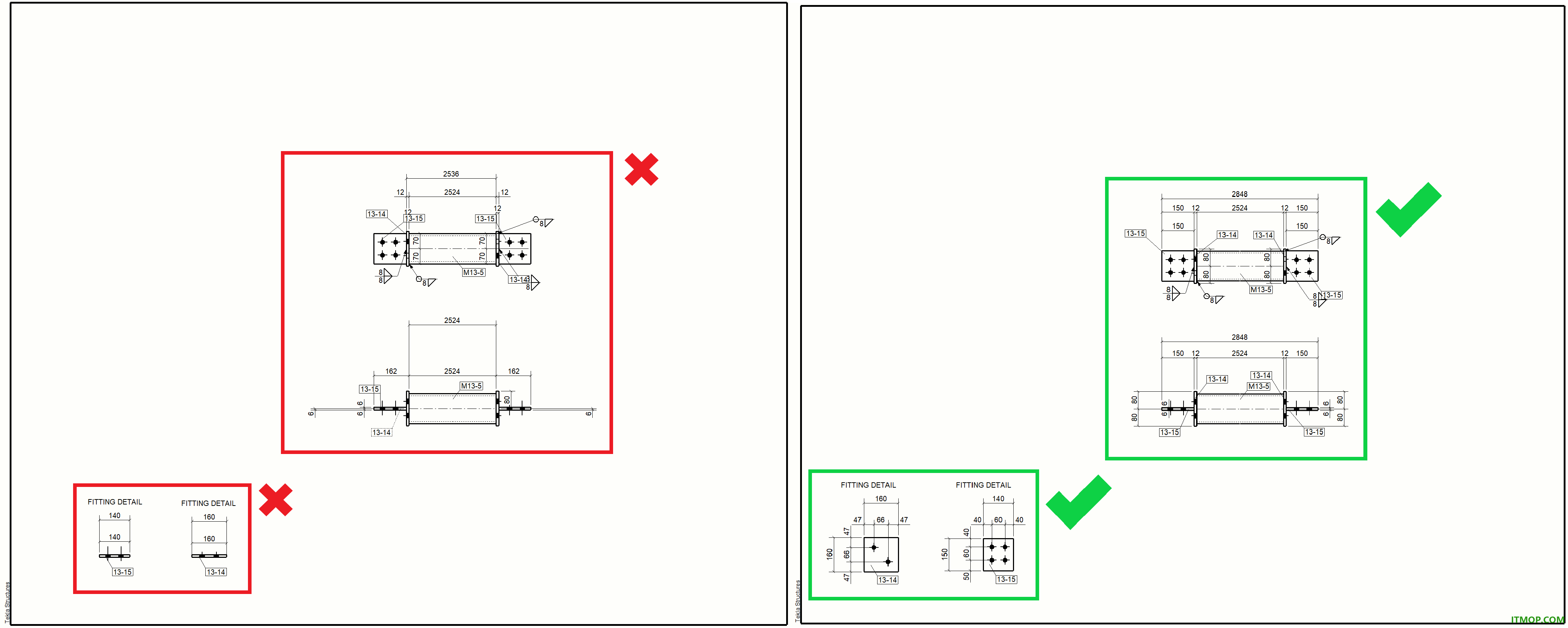

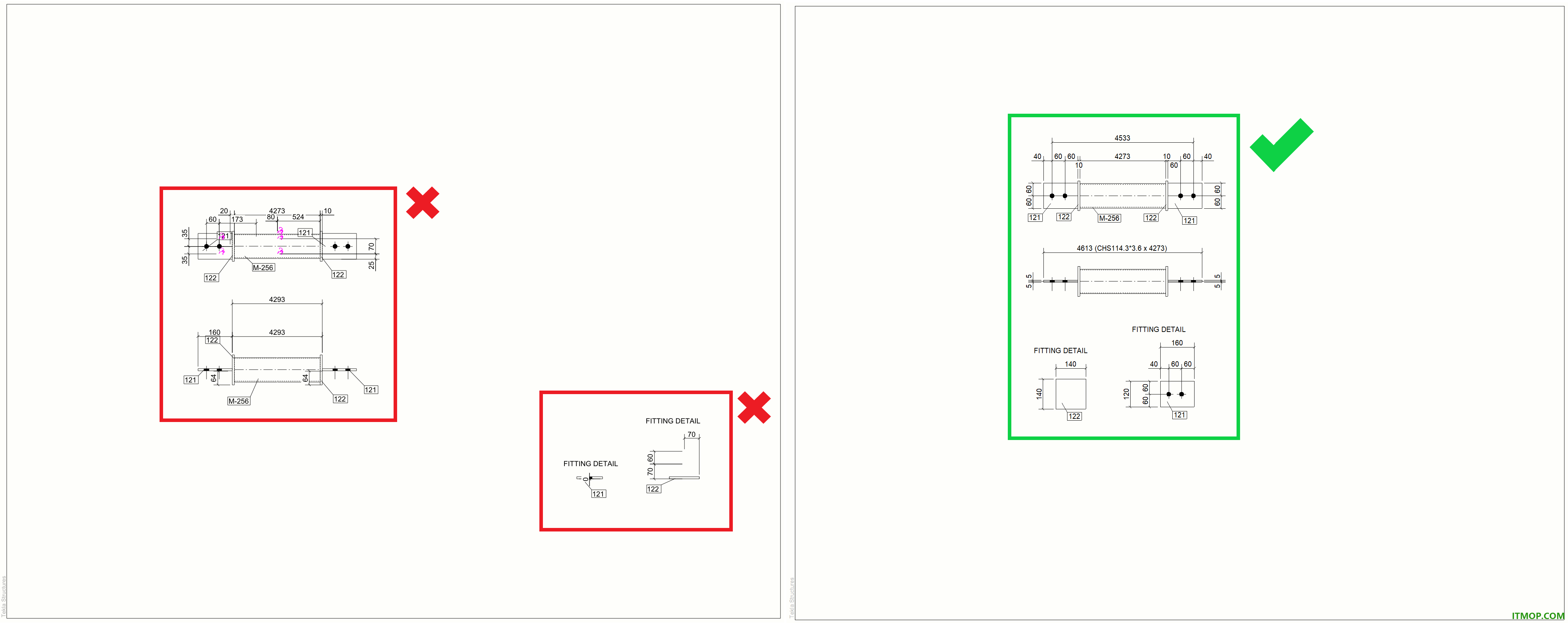

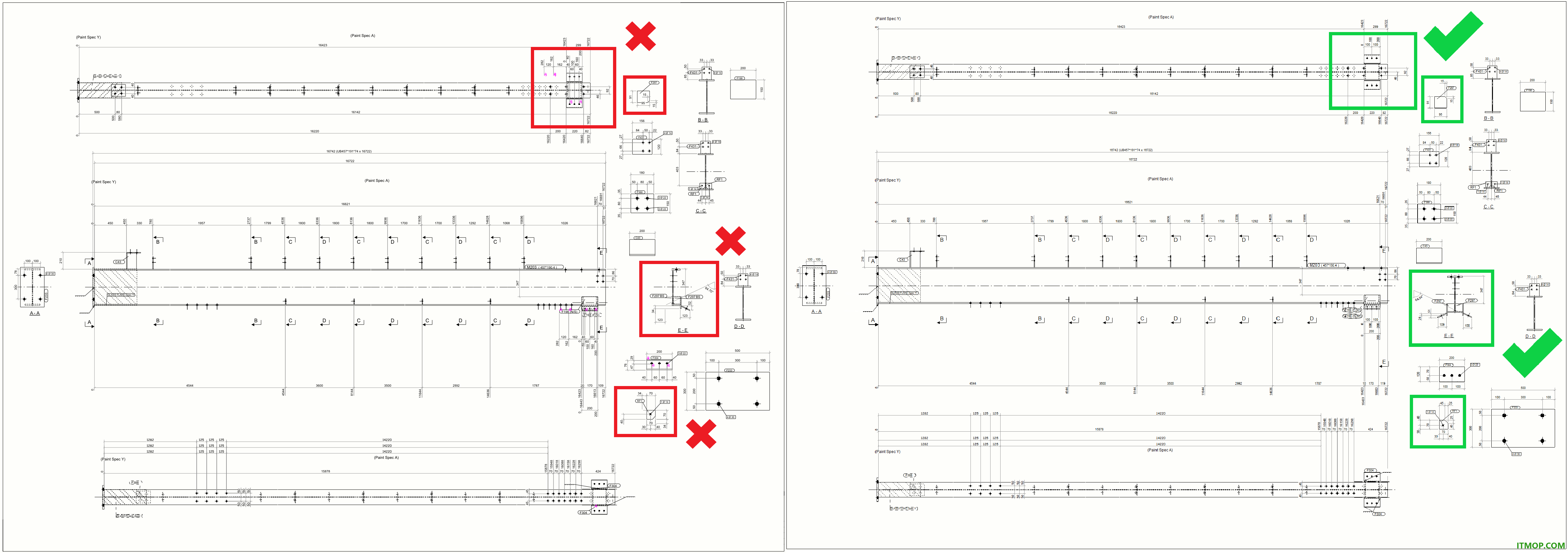

复制改进的示例

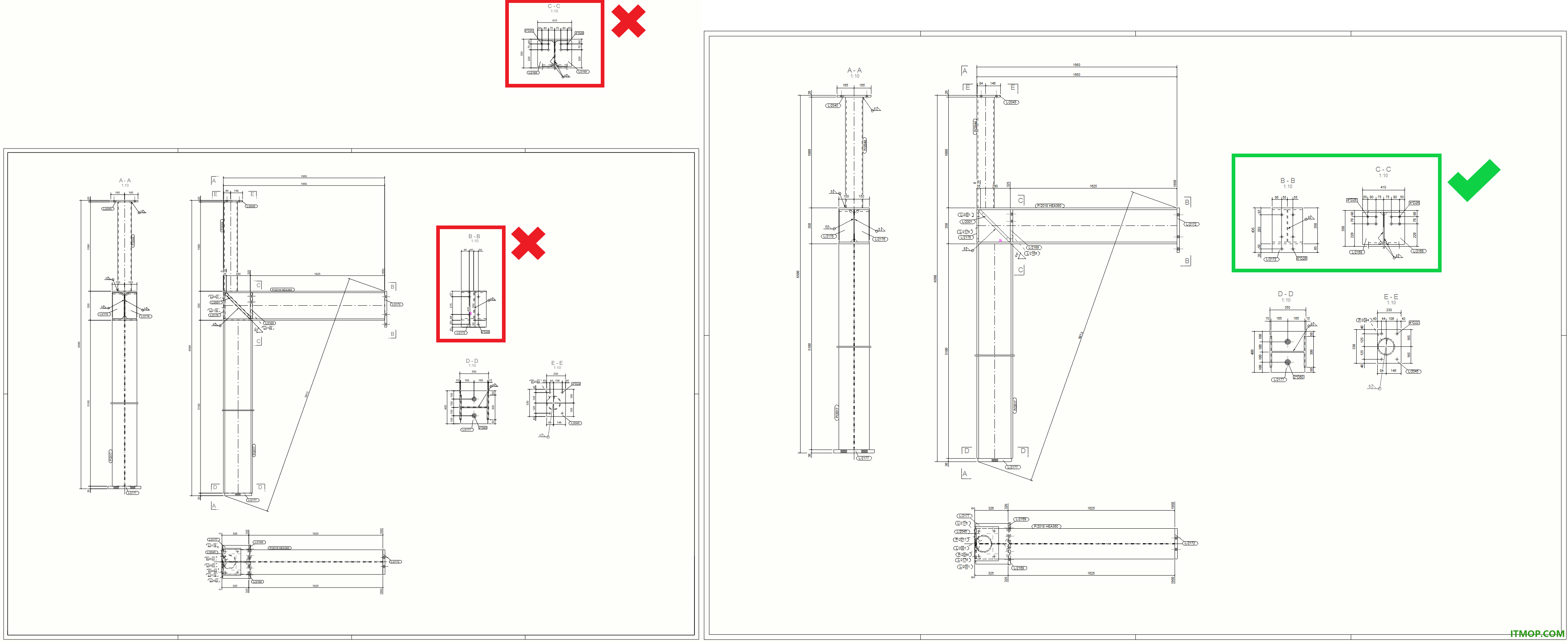

以下示例显示了如何为包含不同数量的模型对象的相似构件改进了注释和视图布置。

要查看完整尺寸的图像，请单击每张图像下方的全尺寸图像链接。要在另一个浏览器窗口中打开链接，请右键单击该链接并选择相应命令。

图 1 全尺寸图像

图 2 全尺寸图像

图 3 全尺寸图像

图 4 全尺寸图像

图 5 全尺寸图像

图 6 全尺寸图像

图 7 全尺寸图像

图 8 全尺寸图像

图纸中新增自定义颜色以及打印线属性改进

在 Tekla Structures 2024 中，您可以轻松为图纸对象定义无限数量的自定义 RGB 颜色，并满足相关行业标准和法规要求。您现在可以对 Tekla Structures 图纸中的对象进行颜色编码，然后为利益相关方输出或打印这些图纸。

您可以使用新的调色板，在编辑模式下定义自定义 RGB 颜色。

自定义颜色可用于：

整个图纸、图纸视图和图纸对象级属性

打印中的线属性

模板编辑器模板

针对 Tekla OpenAPI 扩展开发中的图纸对象

图纸输出也支持自定义 RGB 颜色。标准的硬编码 Tekla Structures 颜色仍然可以使用。特别颜色选项已删除，因为现在由自定义颜色提供该功能。加载使用特别颜色的旧 Tekla Structures 图纸时，Tekla Structures 仍会在图纸和输出中显示该颜色。

例如，在新的调色板对话框中，您可以选择要使用的标准或自定义颜色，而在编辑模式下，您还可以在属性文件中定义并保存一组自定义颜色，以便在特定工程中轻松重用和共享。颜色属性文件可以放置在所有标准文件位置，例如工程或公司文件夹。保存的自定义调色板可用于需要更改颜色的所有位置：所有图纸属性级别上的所有图纸对象、打印中的线属性以及模板编辑器中的模板对象。

应用自定义颜色时可能需要使用的工作流示例：

首先在颜色编辑模式下创建并保存自定义调色板以满足所需目的，例如，针对某个特定工程。

将定义的自定义颜色应用于图纸对象和图纸模板。

最后，使用新的自定义颜色和保存的调色板定义打印输出颜色。

新增交互式模型视图旋转

模型视图中局部坐标系的符号已替换为新的交互式视图旋转符号，从而可以更轻松地将模型从 3D 视图快速旋转到所需的 2D 平面。新的视图旋转符号与 Trimble Connect 中的相应符号类似。

新的视图旋转符号位于模型视图的右下角：

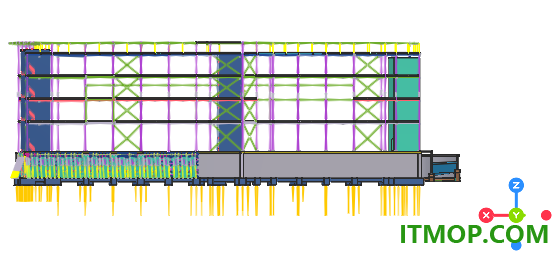

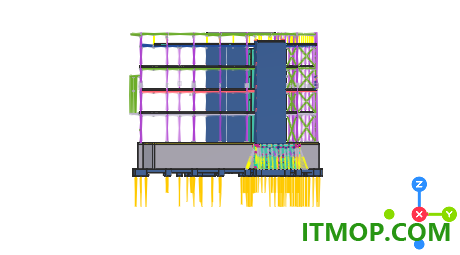

您现在可以通过单击该符号中的导航控制轴，轻松将模型视图从 3D 旋转到新的 2D 平面。以前，您必须创建零件的默认视图或使用上下文工具栏上的视图角度命令，才能形成所需的视图。

单击该符号中的导航控制轴时，模型视图将围绕当前旋转点旋转，并且缩放级别保持不变。当旋转发生变化时，它会以动画方式呈现移动到选定位置的过程。要返回 3D 视图，请使用鼠标旋转模型。

例如，如果您使用用鼠标旋转命令旋转视图，新的导航控制符号将分别显示旋转。

组件改进

钢组件

管状节点板 (20)

在节点板选项卡上，有一个用于创建倒角的新设置。在主零件的翼缘之间创建节点板时，您现在可以在节点板上创建四个倒角。以前，您可以创建两个倒角。

TSAC-8344

以前，仅当在次零件上使用节点时，才会在节点板上创建倒角。此问题现已修正。此外，还为多个次零件创建了倒角。

TSAC-8384

短钉节点 (119)

在图形选项卡上，您现在可以将短柱的尺寸定义为从主零件中心线到第一个端板外边缘的距离。

TSAC-8379

在图形选项卡上，您现在可以定义顶板和底板相对于主零件腹板的偏移。

TSAC-6304

您现在可以在零件选项卡上定义端板 1 的竖直偏移。

TSAC-8274

特殊的全深度(185)、JP 特殊的全深度(185)

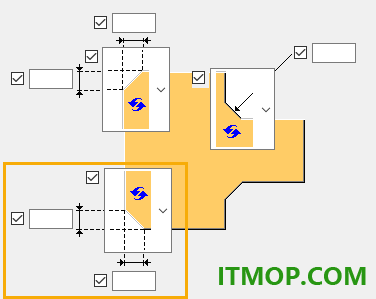

您现在可以在板选项卡上定义接头板的底部倒角。

特殊的全深度(185)：

JP 特殊的全深度(185)：

TSAC-8309

混凝土组件

锚栓埋件 (8)

您现在可以在布置选项卡上的浏览配置文件框中输入更长的文件路径，最多 256 个字符。之前，最大路径长度为 80 个字符。

TSAC-8211

钢筋混凝土楼梯 (95)

现在可以使用钢筋 L 钢筋来配筋组件创建的所有踏布。之前，要配筋的最大踏步数量为 34。

TSAC-8149

更新内容

请查看以下有关此版本中诸多新增功能和改进的信息：

更可靠的图纸复制

图纸中新增自定义颜色以及打印线属性改进

用于打印和输出图纸的新字体高度标准选项：CAP 高度

适用于图纸的新 DGN 输出选项

处理空标记和相关注释的新方法

图纸尺寸的改进

图纸方面的其他改进

图纸属性窗体的改进

在属性窗体中复制对象属性的更高效方法：复制到剪贴板

新增交互式模型视图旋转

捕捉到平行点和捕捉到对象面

更新了带预览的交互式螺栓创建

改进了自给自足的学习体验的应用内说明

其他建模改进

钢筋改进

新增 IFC 属性设置定义 - 控制所有隐藏、硬编码和 buildingSmart 属性

Trimble Connect：BCF 主题替代了 Tekla Structures 中的任务

模型上传到 Trimble Connect 操作中更准确的模型表示

新模型输出格式 - 3D PDF

从 Tekla Structural Designer 输入

其他互操作性改进

Tekla Model Sharing:选择数据存储位置

集成了与 Tekla Tedds 的链接以轻松实现连接

集成了用于桥设计的桥创建器

组件方面的改进

高级选项中的更改
