tekla structures2021中文版是建筑行业经常使用的图纸设计软件，可以在软件中设计管状节点板、交叉管、圆管、两边端板、两边角钢夹板、套管连接、带加劲板的端板、短柱、端板、支架、焊接柱、焊接T、接合板、垂直连接，很多建筑零件都可以在这款软件中设计，使用软件提供的绘图工具就可以自由设计不同建筑行业的图纸，以后就可以参考图纸内容修建桥梁，修建建筑，修建钢结构，软件也支持模型生成功，可以在软件中设计3D模型，可以对模型分析和检查，如果你需要设计建筑图纸和模型就可以尝试tekla structures2021免费版。

新版功能

1、图纸视图的改进

·细部视图

以前，细部视图使用与原始视图相同的视图比例，即使创建图纸之前在视图属性对话框中尝试更改比例值也是如此。 在细部视图中使用不同比例的唯一方法是在创建视图之后进行更改。 现在不再如此，在创建图纸时您已经可以在视图属性对话框中为细部视图设置单独的比例值。 细部视图从原始视图获得的唯一属性是视图深度。

·最大图纸视图数量

图纸中视图的数量现在没有限制。 以前，在图纸中创建的视图不能超过 300 个。

·选择图纸视图

您现在可以通过单击视图标签来选择视图。 以前只能通过单击视图边框来选择视图。

2、捕捉改进

·正交捕捉

您现在可以在具有引出线的图纸对象中使用正交捕捉。 例如，您可以使用正交捕捉将零件标记统一放置到准确位置。 当您开始通过引出线控柄拖动零件标记并且已启用正交捕捉（Ctrl+O 或工具 > 正交）时，控柄将锁定到图纸中 0、45、90、135 或 180 度位置的正交点附近。

·捕捉容许误差

以前，当与正交点成 15 度角时，正交捕捉才起作用。 这一角度现已更改为 5 度。

3、栓的改进

·相邻部件螺栓

您可以通过相邻部件属性对话框控制相邻部件中螺栓的可见性和外观，可以通过在图纸属性对话框中按相邻部件... 打开该对话框。

在内容选项卡上，您可以选择螺栓表示以及图纸中是否包含孔和轴符号。螺栓表示值与螺栓属性对话框中的值相同。

·螺栓标记

您还可以在螺栓标记中更改螺栓直径和孔直径元素的单位和格式。 在螺栓标记属性对话框的标记中的零件列表中选择螺栓直径或孔直径元素时，单位和格式设置将变为可用。

4、寸方面的改进

·角度尺寸

当您在图纸属性对话框中通过按尺寸... 按钮打开尺寸属性对话框时，您现在可以在该对话框中使用所有图纸级别的角度尺寸选项。 之前，只有通过双击角度尺寸打开尺寸属性对话框时，某些角度尺寸选项才可用。

·锁掉尺寸精度

您现在可以使用高级选项 XS_KNOCK_OFF_DIMENSION_PRECISION 调整锁掉尺寸的精度。 将此高级选项设置为 16 或 32 可将锁掉尺寸的精度设置为 1/16 或 1/32。 否则，该精度为在图纸级别尺寸标注对话框中设置的精度。 默认值为零。 将忽略其他值，锁掉尺寸精度与其他尺寸精度相同。

5、加图纸对象中的改进

·云形

现在，当您在图纸中添加云形并且图纸视图缩短时，云形不会缩短，而会以实线绘制。 云形的控柄比以前少。Tekla Structures 仅在您绘制云形时选取的点处添加控柄。 如果您拖动控柄，Tekla Structures 将会自动计算并添加更多点。

软件特色

1、创建切剖面 (Shift+X):创建多达六个切剖面。将零件渲染设置为零件灰度/组件灰度或已渲染零件/已渲染组件以便能够选择对象表面。

2、利用切剖面，您集中注意力处理模型中所需的细节。可以通过拖动切剖面符号来移动切剖面。

3、创建模型的基本视图：沿两个坐标轴创建基本视图。在建模和模型的整体视图中使用视图。

4、在创建基本视图对话框中设置视图的平面和标高（距全局原点的距离）。可以在视图属性中设置更多属性。

5、使用两点创建视图：使用您选取的两个点创建视图。第一个点是原点，第二个点指示视图平面的 x 方向。

6、使用三点创建视图：使用您选取的三个点创建视图。这三个点定义了视图平面。

7、在平面上创建视图：在选择的平面上创建视图。您可以在现有零件的工作工作平面或几乎任何平面上创建视图。

8、创建零件的 3D 视图：创建您所选择零件的 3D 视图。在此视图中，视图平面的 y 轴是模型的全局 z 轴。x 轴是零件的局部 x轴在全局 xy 平面上的投影。

9、管理器：基于位置、对象属性和对象类型等将模型分类为多个类别。立即查看所选模型对象的属性。

10、使用管理器将模型拆分为小区域，可以简化大模型的处理并支持预定任务。例如，可以使用对象类型来估计不同对象的数量。

破解方法

-安装Tekla Structures 2021服务包12

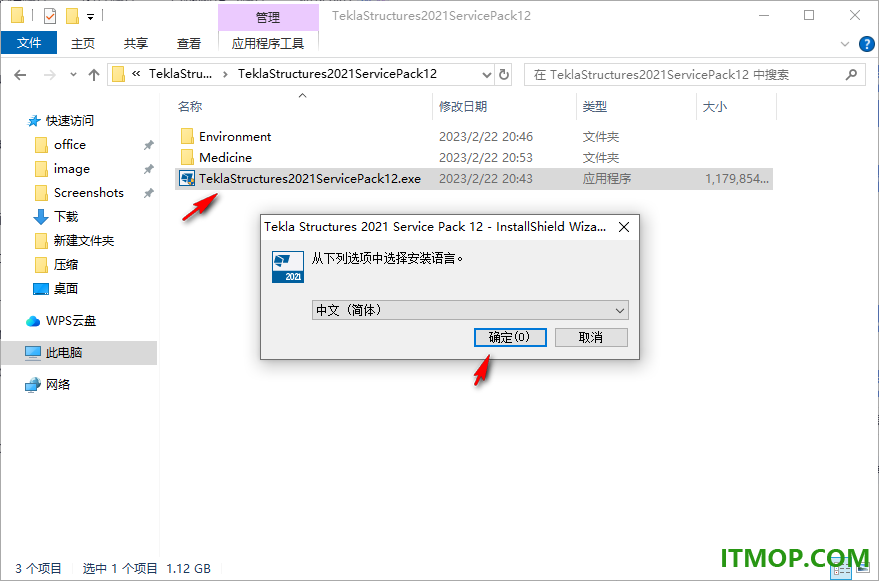

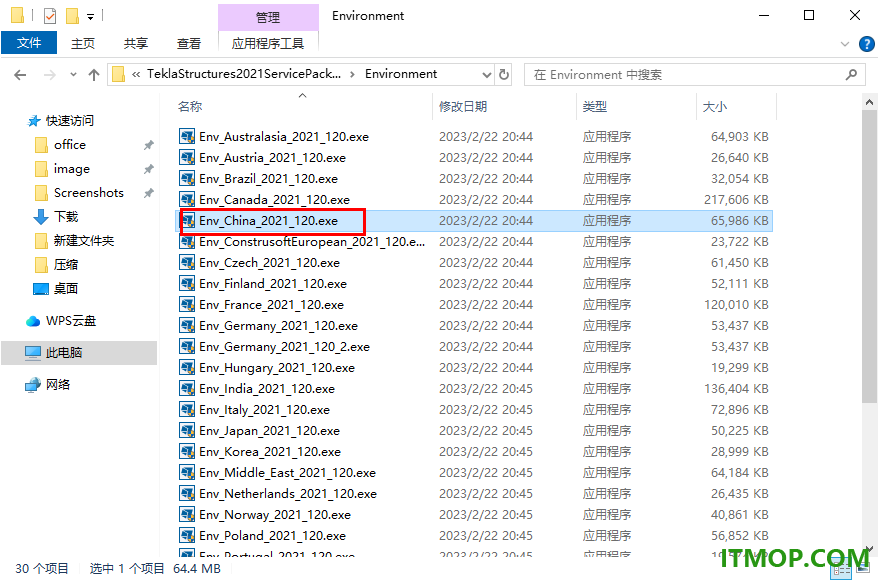

-安装你选择的环境。

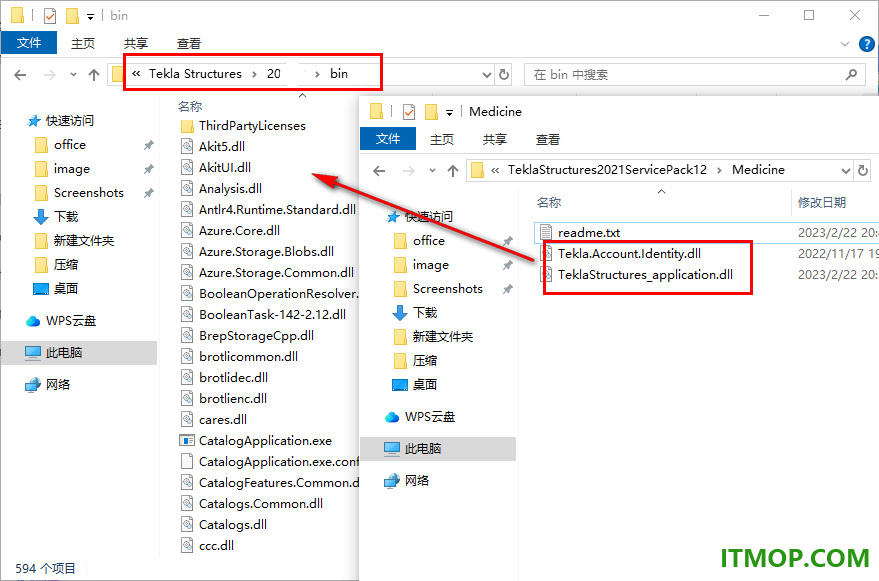

-从破解文件夹中复制文件，复制到安装地址下的bin文件夹，替换同名文件

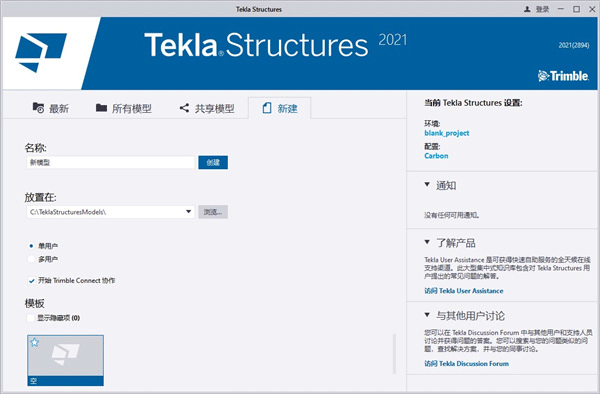

运行Tekla Structures 2021 SP11版本，并将许可证服务器地址添加为127.0.0.1

选项1：关于完成初始步骤后的登录弹窗：创建虚假账户进行登录，然后将其封禁

选项2：替换Tekla。账户Identity.dll将帮助您避免跳转并打开浏览器。

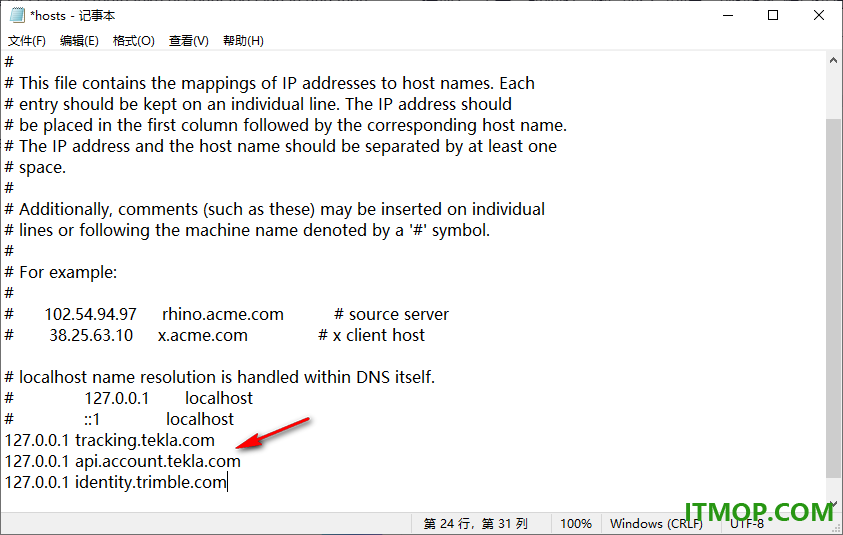

将这些字符串添加到文件C:WindowsSystem32driversetchosts中

127.0.0.1 tracking.tekla.com

127.0.0.1 api.account.tekla.com

127.0.0.1 identity.trimble.com

所有其他可疑的传出流量均未发现。

选项2：使用上述列表从主机中屏蔽它。

官方教程

修改钢结构制造图纸

在图纸模式下，手动修改钢结构制造图纸以获得所需的结果。

在功能区的图纸和报告选项卡上，单击文档管理器，然后选择并打开您之前创建的钢结构制造图纸。

检查布置、表格和标题块；视图外部的所有内容。要修改布置，请通过双击布置中的表格转至布置编辑器。

例如，双击车间材料列表：

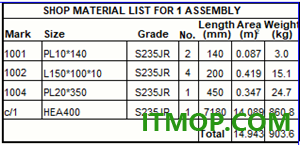

检查您创建的主视图（顶视图、前视图、底视图、后视图）中的设置，然后通过双击视图边框更改视图设置。当鼠标指针位于视图边框内时，视图边框可见。

比例合适吗？

视图标签合适吗？

视图是否包含所需的建筑对象？如果不是，请更改对象可见性设置。

您对建筑对象表示满意吗？如果不满意，请检查零件、表面处理、螺栓、焊缝等的表示。

完成时，单击修改。还可以保存视图设置，以便您可以在后续工程中使用它们。

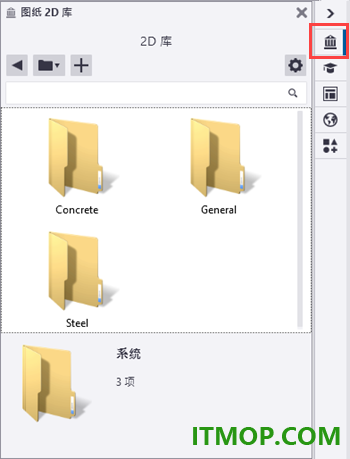

创建其他视图（剖面图、细部视图），并以与您创建的主视图相同的方式检查视图设置。另外，添加 2D 库中的 2D 细部，或链接到 DXF 文件。视图创建命令位于图纸视图选项卡上，图纸 2D 库位于侧窗体中，用于添加链接的命令位于图纸选项卡上。

逐一检查和修改视图的内容：

请注意，开始修改视图内容后，请勿触碰视图设置。

添加线条、图形、符号和文本。用于添加这些内容的工具位于图纸模式功能区的图纸和注释选项卡上。

删除不必要的尺寸，为零件和螺栓添加新尺寸，并双击一个尺寸以更改尺寸设置。保存设置供以后使用。尺寸标注命令位于图纸功能区的尺寸标注选项卡上。

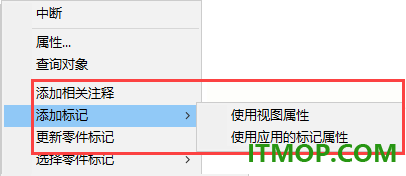

删除不必要的标记，创建新标记，双击一个标记以更改标记设置，并排列或对齐标记。另外，添加手动剖面标记。保存设置供以后使用。相关命令位于图纸功能区的注释选项卡上和上下文菜单中。

排列视图，或将所有视图与主视图垂直或水平对齐。

排列命令位于图纸功能区的视图选项卡上，对齐命令位于上下文菜单中。

当您对结果满意时，可以在您为类似构件创建图纸时将此图纸用作模板。

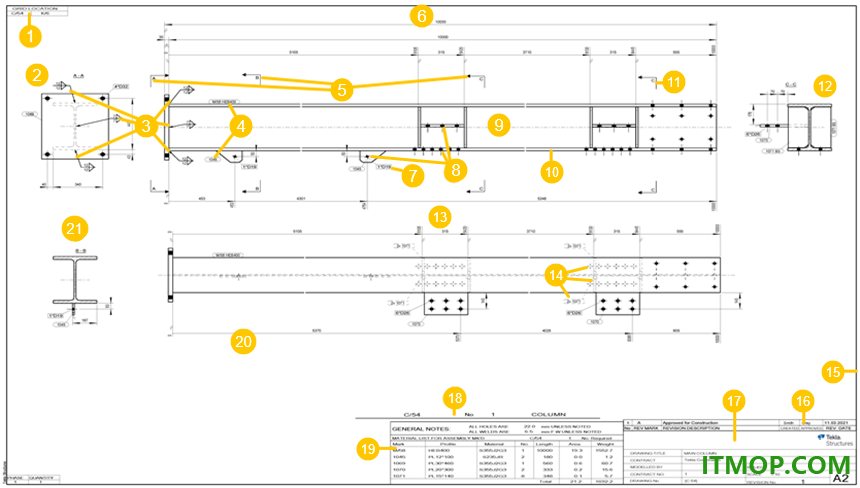

下面是柱构件图的示例。

要查看完整尺寸的图纸，请右键单击这里并选择可在另一个浏览器窗口中打开 PDF 图纸的选项。

(1) 轴线位置表格说明构件位于模型中的哪个轴线上

(2) 自动创建的 A-A 剖面、手动标记和尺寸

(3) 模型焊接标记

(4) 零件标记

(5) 剖面标记 A-A、B-B 和 C-C

(6) 前视图

(7) 螺栓标记

(8) 螺栓

(9) 柱 C/54

(10) 柱轮廓

(11) 手动剖面标记 C-C（不带剖面图）。标识符为 C-C，表示此剖面与具有剖面图的 C-C 剖面相同

(12) 自动创建的 C-C 剖面、手动标记和尺寸

(13) 顶视图

(14) 螺栓、板和其他零件隐藏的标记

(15) 图纸边框和边距

(16) 修订表格

(17) 图纸标题块

(18) 取消表格，指示图纸中主零件的总数

(19) 材料列表表格

(20) 尺寸：大多数尺寸都是自动的整体尺寸。剖面图尺寸为手动尺寸。

(21):自动创建的 B-B 剖面、手动标记和尺寸

在渲染选项之间切换

如果您想在 directx 和旧版 OpenGL 渲染选项之间切换，请使用 使用旧式渲染 开关。

在屏幕左上角，单击文件。

转到设置。

在 开关下，转到 使用旧式渲染 选项。

当清除复选框时， Tekla Structures 将使用默认的 DirectX 渲染。

选中该复选框时， Tekla Structures 将使用传统的 OpenGL 渲染。

您可以在不同的模型视图中使用不同的渲染选项。如果在渲染选项之间切换，则需要重新打开模型视图以激活所选的渲染选项。

以所选视图角度显示零件、组件或构件

在某些情况下，以所选视图角度查看零件、组件或构件很有用。 例如，加固某个混凝土单元时，您可以轻松地查看钢筋之间的距离。

限制：

视图角度选项不可用于：

细部系统组件

细部自定义组件

自定义接合

1、选择对象。

2、单击上下文工具栏上的视图角度。

3、选择顶视图、后视图、右视图、底视图、前视图或左视图。

Tekla Structures 以所选视图角度显示对象。请注意，并不总是显示完整对象。

对于零件，视图角度基于所选对象的坐标系，因此顶视图朝向负 z 方向。例如，如果选择顶视图，Tekla Structures 会在坐标系中自上而下设置当前视图角度。

对于构件和组件，视图角度基于构件主零件的坐标系。因此，在所选视图角度中，对象可能并不总是按预期显示。

4、要返回到最初的 3D 视图，请单击视图角度选项中间的按钮。

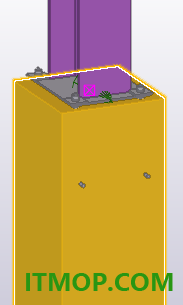

在模型视图中隐藏零件或其它对象

您可以在模型视图中快速隐藏选定零件或其它对象。例如，当您想要暂时隐藏某些零件，以便看到其后面的零件时，此功能很有用。

选择要隐藏的零件或对象。

右键单击并选择隐藏。

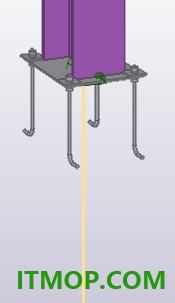

Tekla Structures 将隐藏的零件显示为零件参考线。

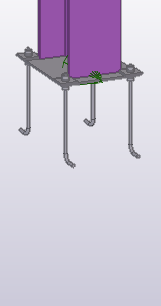

要完全隐藏选定的零件，请在选择该命令时按住 Shift 键。

选定的零件将变得不可见。

在模型视图中仅显示选定的零件或其它对象

在模型视图中隐藏单个零件或其它对象的另一种方法是，定义您想要保持可见的零件。所有其它未选定的零件将被隐藏。

1、选择您想要保持可见的零件或对象。

2、右键单击并选择只显示所选项。

Tekla Structures 以几乎透明的方式显示未选定的零件。

提示：

要完全隐藏未选定的零件，请在选择该命令时按住 Shift 键。

要将未选定的零件显示为零件参考线，请在选择该命令时按住 Ctrl 键。
