caxacad电子图板2024

caxacad电子图板2024 sp2提供零件绘图功能，如果你需要设计新的零件，可以在这款软件绘制图纸，使用CAD绘图工具就可以自由绘制电气行业的零件图纸，绘制汽车零件图纸，绘制机床零件图纸，绘制农机零件图纸，很多机械设备的零件都是可以在这款软件绘制的，如果你是设计人员，可以借助本软件的强大功能快速绘图，并且官方已经提供了构件库，可以在软件中找到大量构件图形，也可以在软件中找到官方的图库，图库里面提供很多零件的基础图形，可以使用模板图形二次编辑，轻松设计很多新的零件图纸，喜欢caxacad电子图板2024就下载吧。

新版功能

1、提升了部分特定场景下裁剪操作的效率

当图形内实体数量较多时，提升了使用构造线裁剪等操作的速度。

2、优化试用版本启动速度

在使用试用版本时，启动的时间和正式授权版本基本一致。

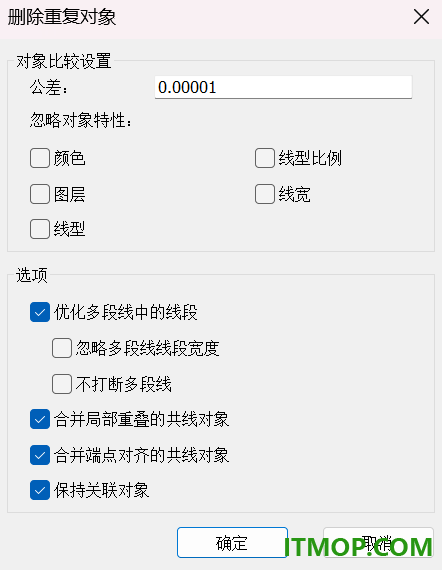

3、删除重线功能增强

通过立即菜单新增的选项，可以根据使用者设定的参数对完全重合、部分重合、端点对齐的对象进行调整，同时支持根据设定参数对不同属性（如颜色、图层、线宽等）的共线、重合、部分重叠的曲线进行合并或者删除。

4、多圆角功能增强

拾取待处理曲线时支持框选拾取和链拾取两种形式；并且在立即菜单可以设置方向为全部或指定轮廓方向。

5、多倒角功能增强

拾取待处理曲线时支持框选拾取和链拾取两种形式；并且在立即菜单可以设置方向为全部或指定轮廓方向。

6、交点打断功能增强

新增交点打断方式，并可以通过立即菜单选择单个打断或批量打断，将所拾取的曲线在交点位置打段为独立的曲线

7、多段线合并功能增强

支持设置是否闭合起止点重合的多段线，以及是否保留所选曲线的原始属性

8、智能打印功能增强

使用智能打印功能时，优化了复杂场景多图识别的准确性，并提升了多图识别的效率。

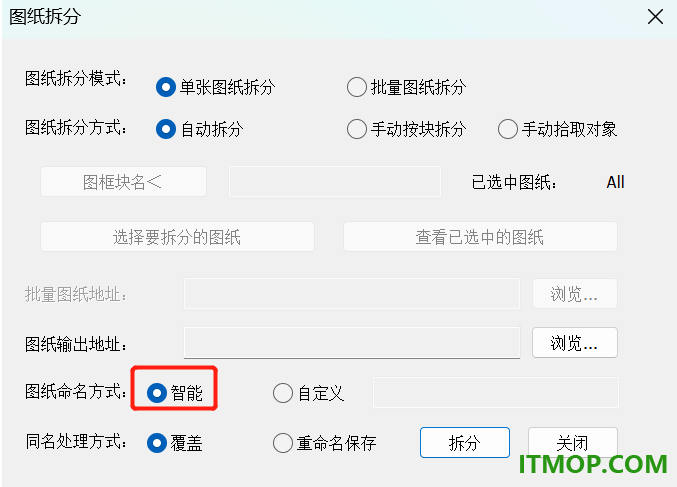

9、拆分图纸功能增强

使用扩展工具中的“拆分图纸”功能时，选择图纸命名方式中的“智能”模式，支持按系统选项中设置的默认文件名称，如：<图纸名称><图纸编号>

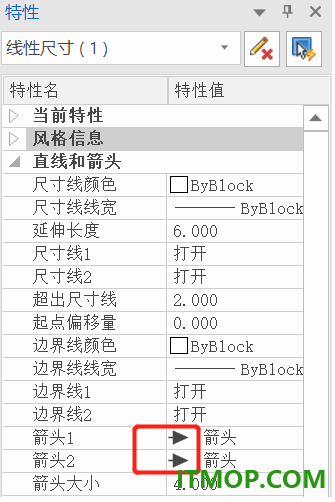

10、优化了特性栏中的箭头显示效果

尺寸对象、剖切符号、引出说明等对象的特性面板中，增加了箭头形状的显示，更直观方便的查看所选箭头的实际效果。

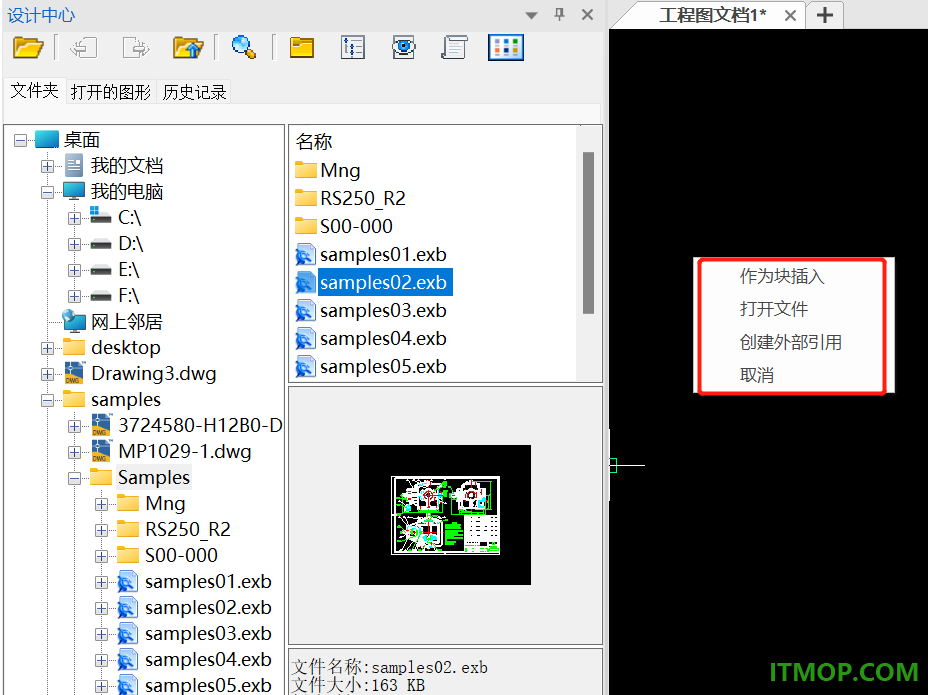

11、设计中心功能增强

增加了对选中的文件按鼠标右键拖拽的相关功能，包括作为块插入、打开文件、创建外部引用等；

此外对选中的文件使用鼠标左键拖拽文件时，增加了DCRDragFileOpr命令，值为1时为“打开文件”，值为2时是“作为块插入”。

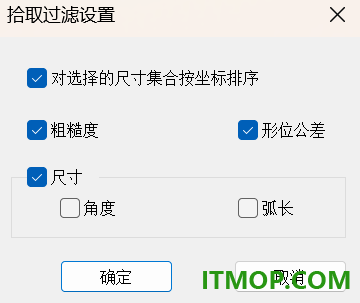

12、尺寸提取功能增强

在模块管理器中打开“尺寸提取”模块，使用“生成尺寸气泡”功能时，其中的拾取过了设置，除了支持ctrl+鼠标右键操作外，还在立即菜单增加了拾取过滤设置选项。

13、多图幅模式下序号功能增强

增加了GenPartnosInMultiPaper命令：

当值为0，生成序号时的数值自动填入当前所在图幅最大值加一的数值；

当值为1时，序号值为上次序号值加一的数值，并不随所在图幅改变；

14、图框功能增强

增加了DbClickFrame命令，默认值为1。

当值为1时，双击图框会弹出填写图框的对话框，如果该图框不识别为图框，仅为块则会弹出属性编辑对话框。

当值为0时，双击图框时会启动该图框所属图幅的图幅设置对话框。

15、其他

优化了尺寸公差中小数点的显示

修复了英文界面下激活界面乱码问题

增加了对触摸屏的手势操作，包括显示平移、显示缩放、双指单击

软件特色

1、元素属性：查询拾取到的对象的属性并以列表的方式显示出来。

2、坐标点：查询各种工具点方式下点的坐标，可同时查询多点。

3、惯性矩：对一个封闭区域或多个封闭区域构成的复杂图形相对于任意回转轴、回转点的惯性矩进行查询。

4、此图形可以是由基本曲线形成，也可以是由高级曲线形成的封闭区域。

5、标准管理：标注、粗糙度、焊接符号、形位公差、基准代号、剖切符号、序号、明细表、引出说明、锥度/斜度。

6、样式管理：支持文字、尺寸、引线、形位公差、粗糙度、焊接符号、基准代号、剖切符号、序号。

7、拾取实体过滤设置：圆、圆弧、射线、剖面线、文字、尺寸、零件序号、图框、标题栏。

8、拾取尺寸过滤：线性尺寸、直径尺寸、锥度尺寸、坐标标注、标注列表、形位公差、基准代号、标高。

9、编组夹点显示模式：组对象所有夹点、组对象中心处的单个夹点、组边界框及中心处的单个夹点。

10、实体自动分层：自动将实体对象按照设定的规则分层。

11、生成备份文件：在每次保存图形时自动生成.bak副本文件。

12、创建块时自动命名块：勾选此选项时，创建块系统会为要创建的块自动命名；否则会提示输入块的名称。

13、新生成实体对象时设置消隐状态：勾选此选项，再创建新的可以消隐的对象时，对象是默认为消隐状态。

安装方法

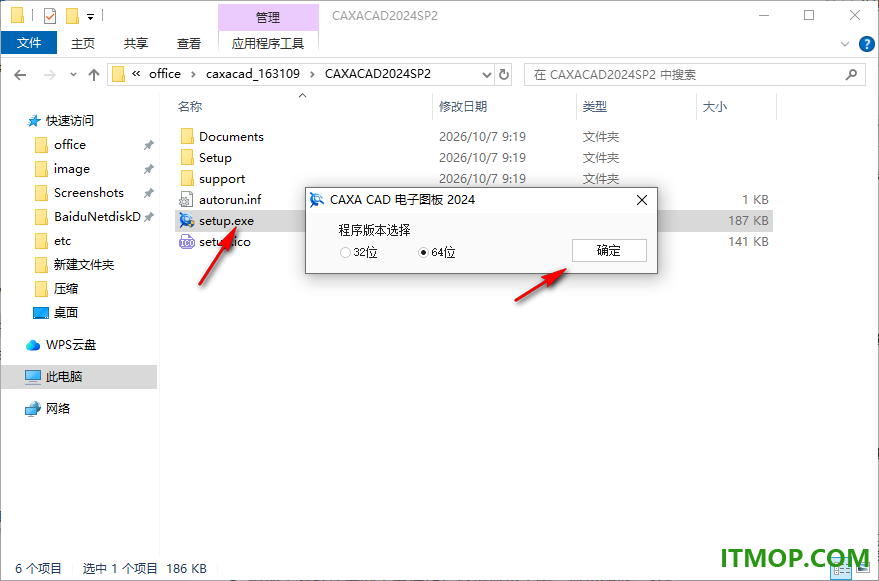

1、打开setup.exe就可以弹出安装的提示，选择64位安装。

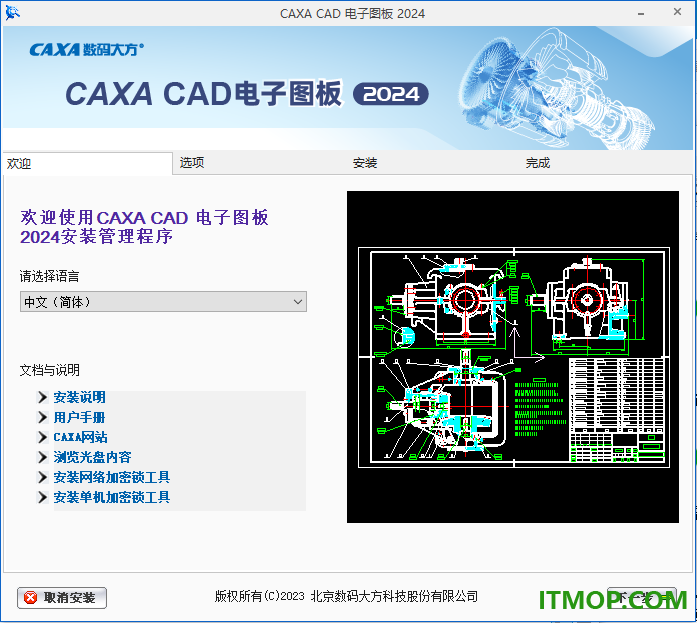

2、如图所示，显示软件的安装提示内容，点击下一步继续。

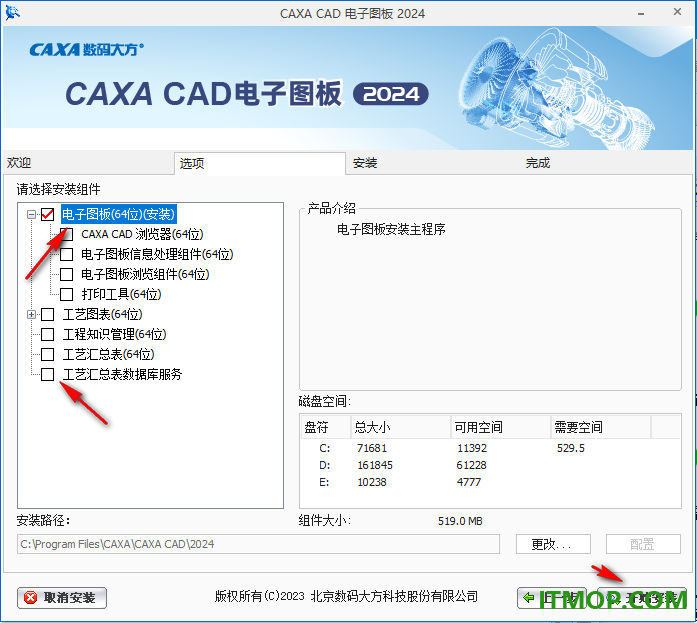

3、自定义选择安装的内容，勾选主程序caxacad电子图板2024，其他的程序自己选择吧。

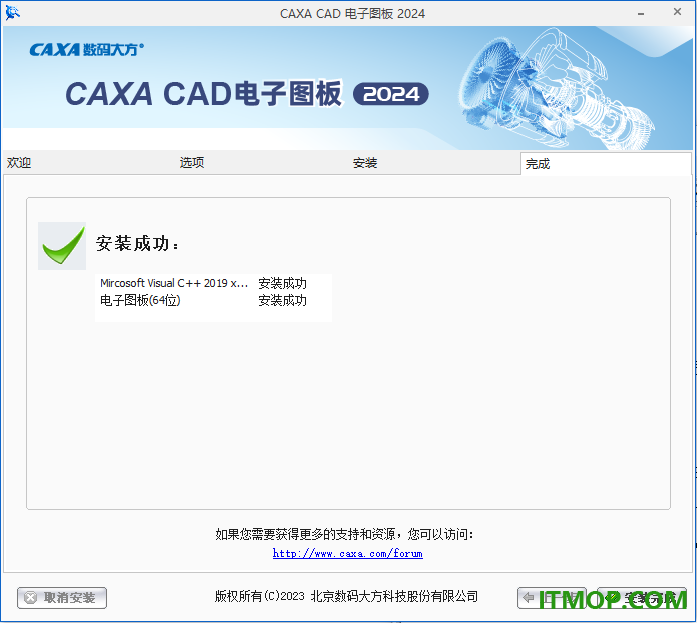

4、提示caxacad电子图板2024已经安装结束，现在就可以打开使用。

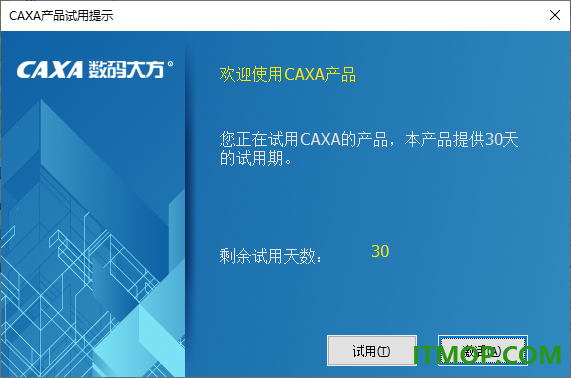

5、caxacad电子图板2024提供三十天试用时间，如果你喜欢这款软件就到官方网站购买。

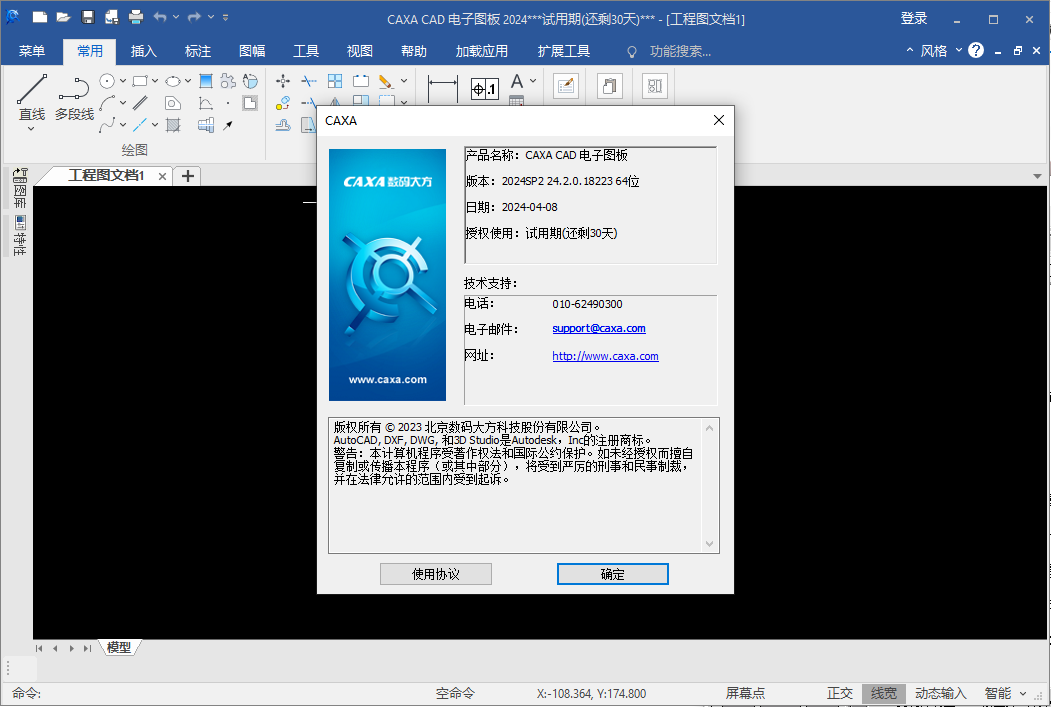

6、主界面就是这样的，可以在顶部区域找到常用的绘图功能，插入图库的功能。

官方教程

一、填写明细表

【名称】填写明细表

【命令】tbledit

【概念】填写当前图形中的明细表内容。

【操作步骤】

用以下方式可以调用【填写明细表】功能：

●单击【幅面主菜单】中【明细表】的按钮。

●单击【明细表工具条】或【图幅工具条】中的按钮。

●单击【图幅选项卡】中【明细表面板】的按钮。

●执行tbledit命令。

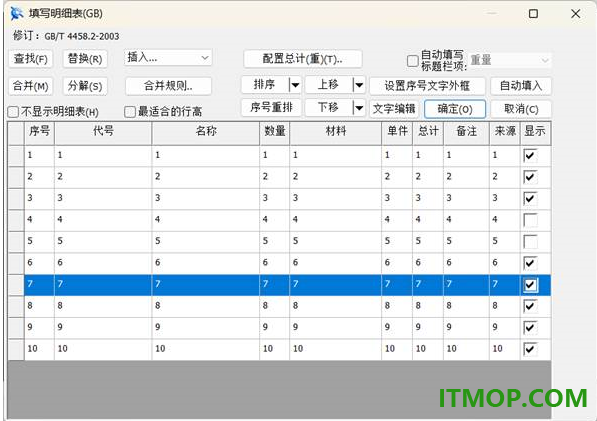

执行填写明细表命令后，弹出填写对话框如图5-25所示。

图 5‑25 填写明细表对话框

1) 直接编辑表格中的内容即可。填写明细表对话框的其他参数的含义和使用方法如下：

2) 查找/替换：可以单击【查找】和【替换按钮】对当前明细表中的内容信息进行查找和替换操作。

3) 插入：单击【插入】可以快速插入各种文字及符号。

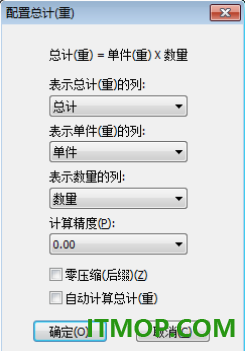

4) 计算总重：单击【配置总计（重）】弹出如图5-26所示的对话框。

图 5‑26 计算总重设置对话框

选择总计、单件和数量的列，设置计算精度和后缀是否零压缩，然后再单击【计算】即可。

5) 自动填写标题栏总重：将当前明细表所有零件的总重填写到标题栏对应字段中。

6) 合并/分解：单击【合并】和【分解】可以对当前明细表中的表行进行合并和分解。单击【合并规则按钮】弹出如图5-27所示的对话框。

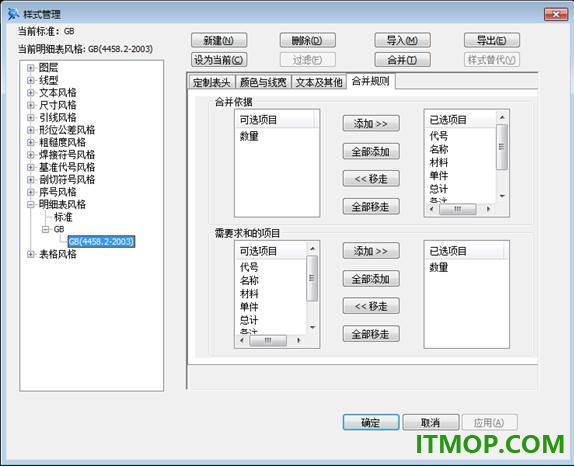

图 5‑27 明细表合并规则对话框

在这个对话框中可以设置合并依据和求和的字段，设置完毕后单击【合并】即可。

7) 上移/下移：对明细表进行手工排序，点击倒三角符号可以直接上移至顶和下移至底。

8) 排序：点击倒三角符号，可以选择对明细表按升序或降序进行自动排序。

9) 序号重排：位于对话框最上方的明细表序号将变为“1”，所有明细表项序号依次排列，原序号的前缀将予以保留。

注：填写明细表的同时，可以对图形进行放大、缩小、平移等操作，方便用户随时查看图形。

二、输出明细表

【名称】输出明细表

【命令】tableexport或tblsave或tablesave

【概念】按给定参数将当前图形中的明细表数据信息输出到单独的文件中。

输出明细表时可以选择哪些字段输出，哪些不输出。

输出的明细表文件是电子图板的图形文件格式，其中的表格可以使用【填写明细表】进行编辑修改。

输出明细表时可以指定是否带有图框、标题栏，并且可以设置输出的明细表项最大数目等。

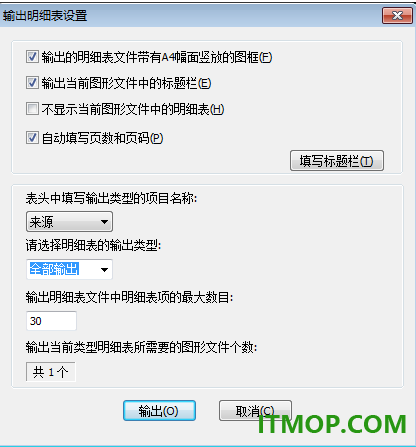

在这个对话框中可以设置如下参数：

1) 输出的明细表文件是否带有图框；

2) 是否输出当前图形文件中的标题栏，如果选择输出标题栏，可以在这个对话框中单击【填写标题栏】修改标题栏中填写的内容和【自动填写页数页码】；

3) 表头中填写输出类型的项目名称和明细表的输出类型；

输出明细表文件中明细表项的最大数目，例如当前明细表中有60行，最大数目设置为30，那么将输出共2个明细表图形文件。

三、明细表数据库操作

【名称】数据库操作

【命令】tbldata或tba或tabdat

【概念】与其他外部文件交换数据并且可以关联。

明细表的数据可以从外部数据文件读入，可以输出到外部的数据文件中，并且可以与外部的数据文件关联。数据文件格式支持*.mdb和*.xls。

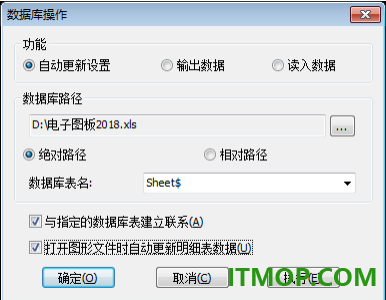

调用【明细表数据库操作】功能，弹出如图5-31所示的对话框。

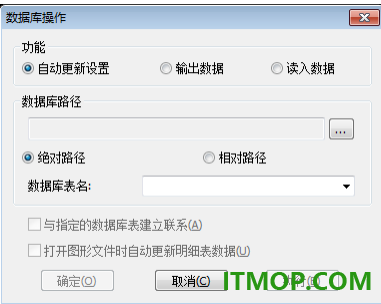

图 5‑31 明细表数据库操作对话框

1) 在明细表数据库操作对话框中选择【自动更新设置】，可以设置明细表与外部数据文件关联。

单击按钮选择数据文件，并且可以设置【绝对路径】或【相对路径】。在【数据库表名】右方可以指定所选择数据文件的表名。单击【确定】或【执行】即可。

选定表名后，可以设置【与指定的数据库表建立联系】和【打开图形文件时自动更新明细表数据】。如图5-32所示为关联数据库示例。

图 5‑32 明细表关联数据文件示例

2) 在明细表数据库操作对话框中选择【输出数据】，设置输出的数据文件单击【确定】或【执行】即可。

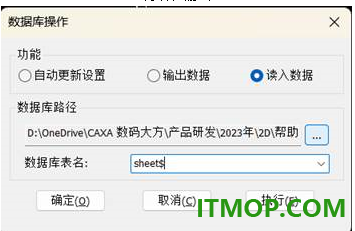

3) 在明细表数据库操作对话框中选择【读入数据】，设置要读入的数据文件单击【确定】或执行即可。

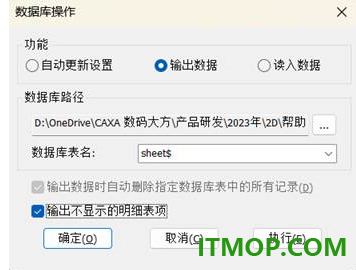

下图中分别是【输出数据】和【读入数据】的对话框。

明细表输出

明细表读入
