caxa工艺图表2027增强版提供零件设计功能，可以通过这款软件绘制CAD图纸，随后可以对工艺内容编制，官方提供很多常用的CAD功能，可以在软件上新建一个绘图项目，使用直线、曲线、圆等工具开始制作零件工程图，支持轴承、润滑件、法兰、密封件、操作件、管接头、电机、机床夹具等机械零件绘图，绘图完毕可以继续在软件上编辑加工工艺方案，可以在软件上新建一个工艺文件，随后可以单元格输入工艺内容，支持手动编辑数据，也支持插入官方常用语，也支持导入知识库，还可以对工艺结构分析，对工艺风险评估，喜欢的朋友就下载吧。

caxa工艺图表2027增强版新增功能

1、支持尺寸提取不是块的时候，通过立即菜单里图形非块时是否显示预览框的选项，支持显示预览框。

2、增强三维投影视图在工艺图表环境下复制粘贴能力，确保信息完整，数据稳定。

3、动态表格功能增强，支持从上往下动态增加，也支持从下往上动态增加。

4、支持嵌套表格。

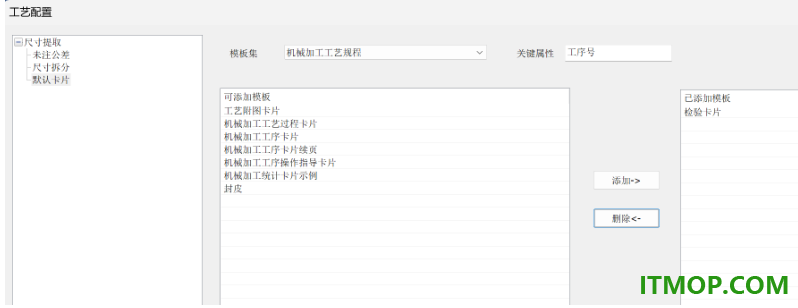

5、优化尺寸拆分、未注公差查询、尺寸提取默认卡片等配置的修改能力，通过配置文件的UI化，提升易用性。

6、优化工艺图表中样式管理的自定义能力，设置工艺图表中电子图板图层和线型相关的信息，通过默认加载的方式加载。

7、增强知识库更新能力，工艺卡片在通过知识库填写时记录知识库数据ID，当再次编辑时取消记录。

8、增强组件中PDF转换能力，在转PDF时可以根据颜色设置线宽，增加可配置能力。

9、工艺组件支持根据尺寸名称更新简图尺寸，并将简图尺寸更新到对应单元格

10、浏览组件增强尺寸数据交互能力，支持通过消息方式和应用程序进行响应，使尺寸对象和对应行记录直接高亮显示。

11、在浏览组件中可以标识出本次的版本变更的卡片。

软件特色

1、caxa工艺图表2027增强版支持CAD功能，可以在软件上自由制作图纸。

2、多种零件，软件提供的零件很多，大部分机械零件都是可以在这款软件绘图。

3、工艺数据填写功能，可以在表格区域填写工艺数据，图纸的数据都可以填写。

4、支持自动生成序号，在编辑工艺数据和流程的时候可以生成序号内容。

5、支持尺寸拆分，在工艺编辑的过程可以将选中列的尺寸数据进行拆分。

6、图片对齐：批量选择图片进行横向对齐、纵向对齐，调整工艺图片的显示效果。

7、图片批量导入：将所选的图片插入到当前卡片，支持多种格式的图片添加。

8、尺寸填写：将简图上的尺寸信息提取到工艺图表单元格里，轻松填写数据内容。

9、支持插入视频，如果是设计3D工艺就可以将所选的mp4文件插入到当前卡片。

10、也支持修改视频图片，选择一个视频区域，修改视频对象的显示图片。

11、生成量具信息，在编辑工艺的时候直接通过知识，生成量具信息。

12、指定尺寸序号：对工艺尺寸排序序号进行指定，也可以重排尺寸序号。

caxa工艺图表2027安装破解方法

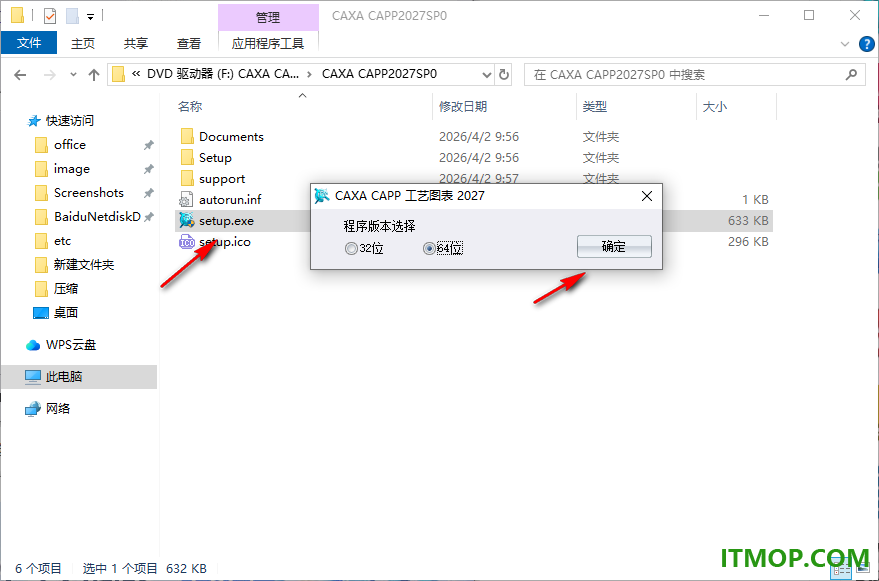

1、将caxa工艺图表2027直接安装到电脑，选择64位安装。

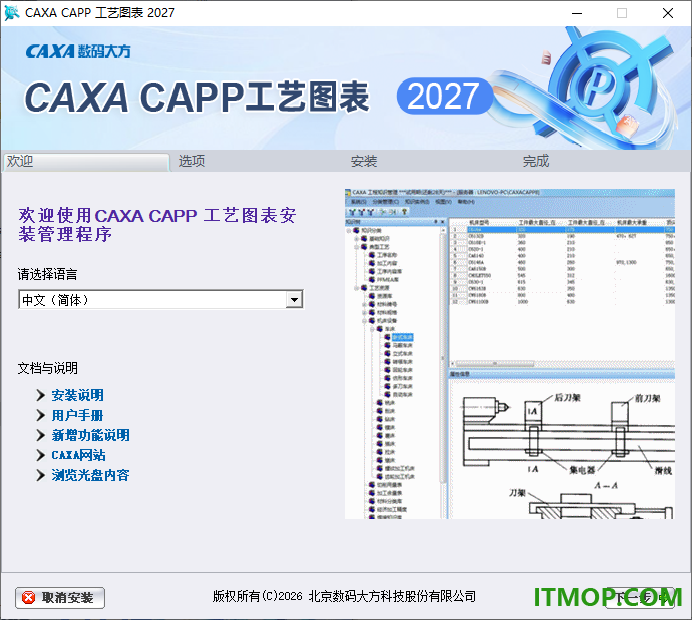

2、如图所示，这里是软件的引导界面，点击下一步。

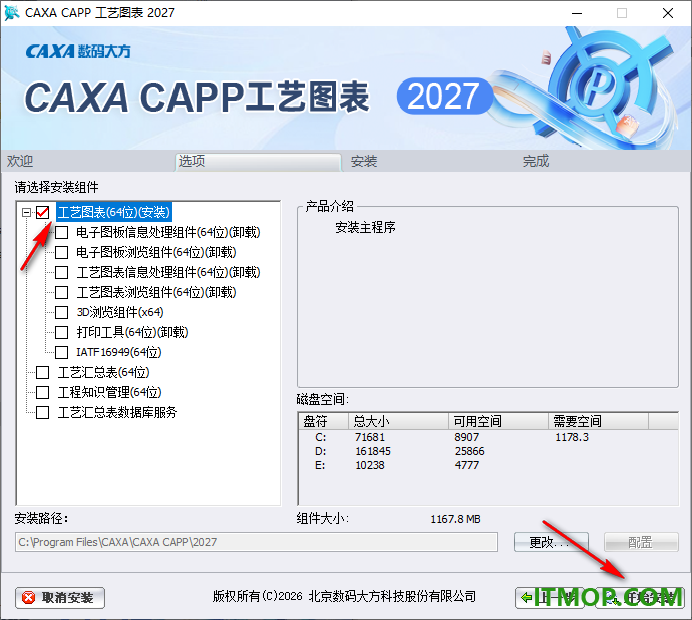

3、选择安装的内容，将主程序勾选，其他的内容可以根据推荐的提示安装。

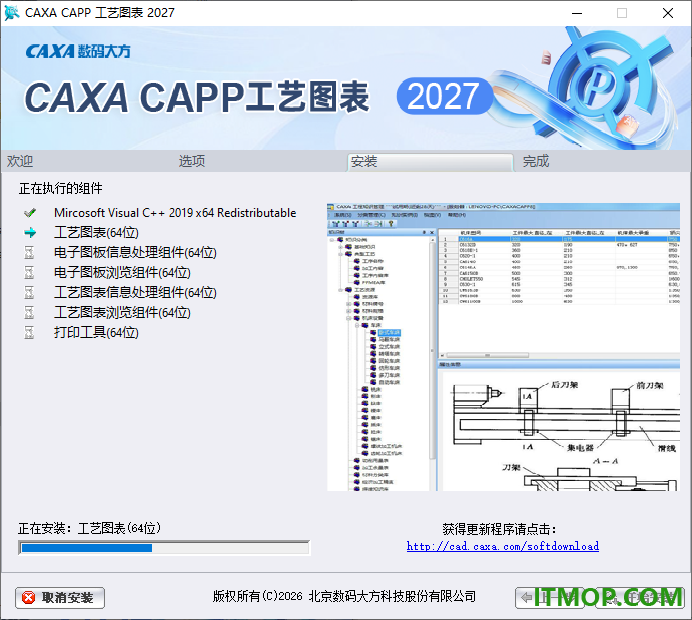

4、显示软件的安装进度条，等待几分钟。

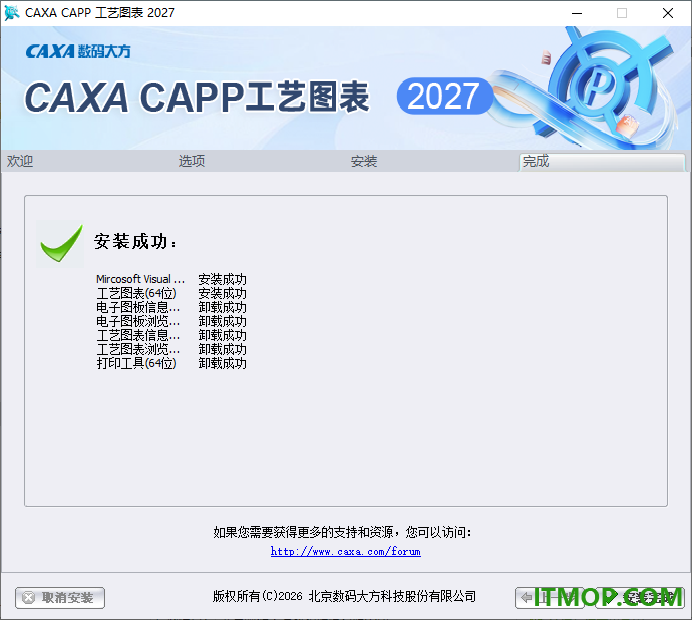

5、caxa工艺图表2027已经全部安装到电脑，点击完成安装，不要启动软件。

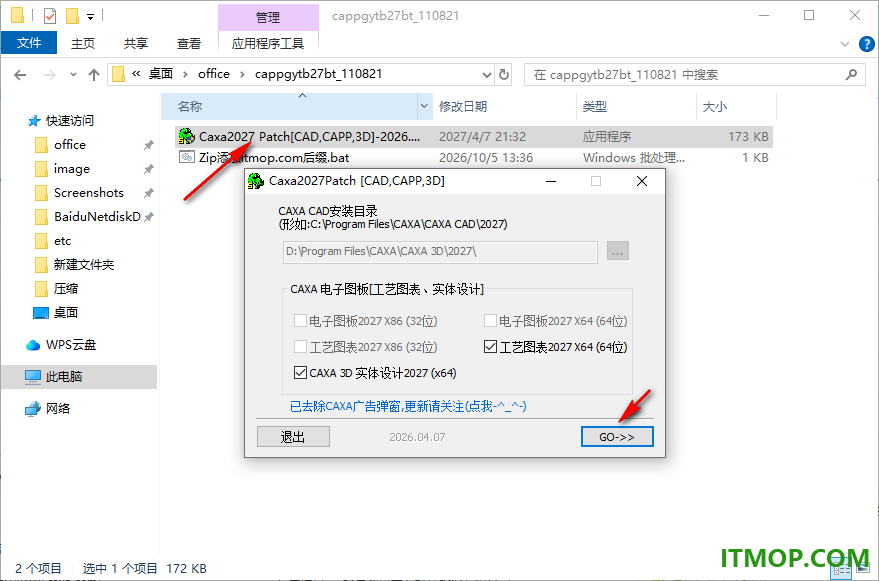

6、管理员身份启动补丁，点击GO按钮就可以自动附加破解内容。

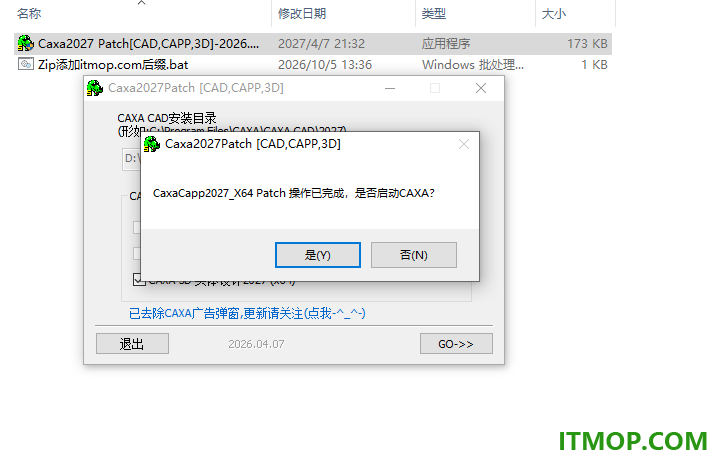

7、如图所示，补丁附加完毕，caxa工艺图表2027已经可以正常使用。

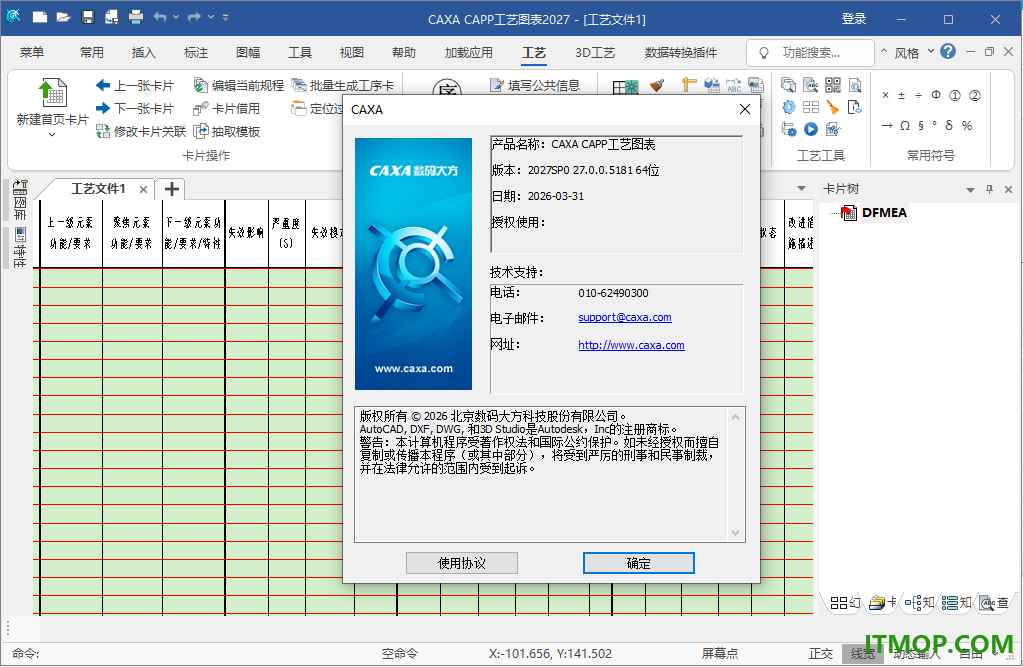

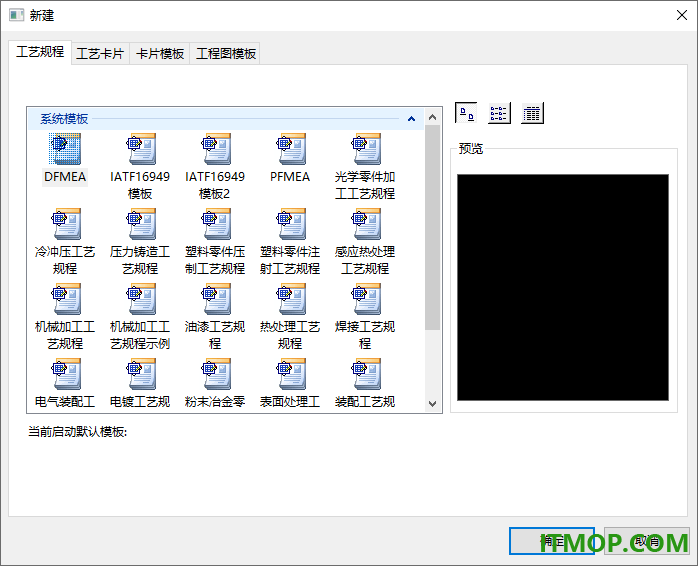

9、启动caxa工艺图表2027就可以选择一个模板开始创建你的设计工艺。

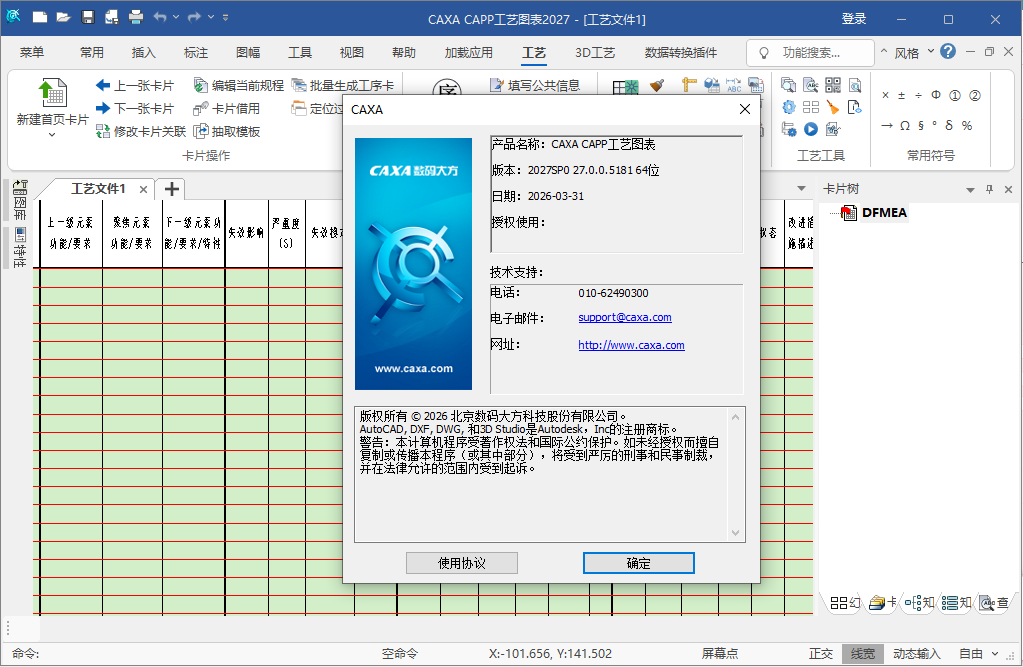

10、caxa工艺图表2027主界面就是这样的，如果你会使用这款软件就下载吧。。

官方教程

一、删除工艺卡片

打开卡片：有三种方法可以打开卡片：

在卡片树中右击某一卡片，单击快捷菜单中的【打开】命令。

在卡片树中双击某一卡片。

在卡片树中单击某一卡片，单击【回车】键。

删除卡片：在卡片树中右击某一张卡片，单击快捷菜单中的【删除卡片】命令，即可将此卡片删除。

可以选择多张卡片，实现批量删除。

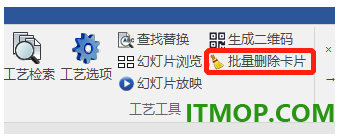

也可以通过工具栏中的“批量删除卡片”功能，快速删除选中卡片。注意：此操作不可撤销。

图5-11 批量删除卡片

注意：以下卡片不允许删除，右键菜单中没有【删除卡片】命令项

① 已生成工序卡的过程卡：过程卡生成工序卡后，不允许直接删除过程卡，只有先将所有工序卡均删除后，才能删除过程卡。

中间续页：如果一张卡片有多张续页卡片，有换行记录的中间的续页不允许删除。

二、添加续页卡片

有三种方法可以为卡片添加续页：

填写表区中具有【自动换行】属性的列时，如果填写的内容超出了表区范围，系统会自动添加续页。自动添加续页时，系统自动选择模板的优先顺序是：

①如果定义规程时定义了续页，优先选用系统指定的续页。

②如果规程中没有指定续页，则寻找该规程中模板名为当前卡片模板名+ “续页”的卡片，以此自动生成续页，例如当前工序卡模板是“机加工序卡片”，则在自动生成续页的时候会找“机加工序卡片续页”这个模板。

③如果上述两种情况都不存在，则使用本页卡片模板自动生成续页。

单击【工艺】下拉菜单中的【添加续页卡片】命令、或单击【工艺】选项卡中图标，弹出【选择工艺卡片模板】对话框。选择所需的续页模板，单击【确定】按钮，即可生成续页。

注意：过程卡添加卡片续页如果添加的续页模板与主页模板不同，那么两者需要有相同结构的表区才能添加成功（具体条件见2.3.4节），否则系统弹出提示对话框

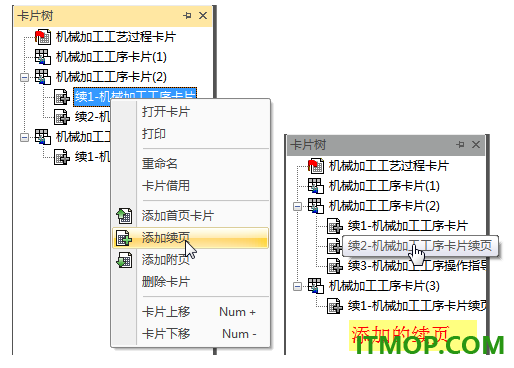

单击卡片树对应卡片，单击右键，通过右键菜单中的【添加续页】命令，选择所需要的续页模板，单击【确定】按钮，即可生成续页。

注意： 通过添加续页命令，是指在与当前续页卡片表区结构相同的一组续页卡片之后添加一张新的卡片，如没有表区结构相同的卡片，则添加到该组卡片最后的位置。如图所示。

三、添加子卡片

在编写工艺规程时，希望在某一张工序卡片之后添加工序附图等卡片，对这一工序的内容作更详细的说明，并且希望能作为此工序所有卡片中的一张，与主页、续页卡片一起排序而且希望根据用户的操作习惯进行移动。这一类卡片，既不能使用【添加续页】命令添加，也不能使用【添加附页】命令添加（只能添加到卡片树的最后），这就用到了【添加子卡】功能。

添加子卡片的步骤如下：

在卡片树中，右击要添加子卡片的卡片，弹出快捷菜单。

单击【添加子卡】命令，弹出【选择工艺模板】对话框。

选择所需的卡片模板，单击【确定】，完成子卡片的添加，

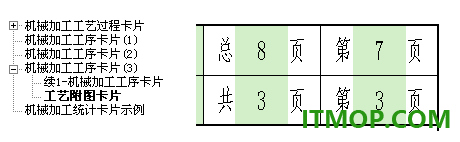

如图5-17所示，为【机械加工工序卡片（3）】添加了一个子卡片【工艺附图卡片】，从卡片树中可以看到，【工艺附图卡片】与【续1-机械加工工序卡片】是同级的。打开【工艺附图卡片】，从页码区中的【共3页 第三页】可知，【工艺附图卡片】作为工序3中的一张卡片，与【机械加工工序卡片】、【续1-机械加工工序卡片】一同排序。
