caxacapp工艺图表2025

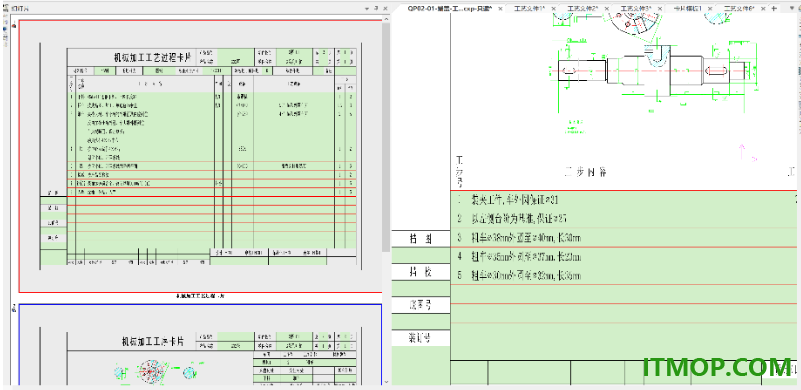

caxacapp工艺图表2025官方版提供工艺过程卡编辑功能，可以在软件上创建不同零件的加工方式，将零件的基本信息输入到软件，将零件切割的步骤输入到软件，将零件车、铣、刨、、细车、精车、粗铣、精铣、粗磨、精磨、钻、热处理、氧化处理等加工流程全部编辑到工艺图表，以后就可以按照图表的流程开始在数控机床上加工你的零件，软件提供的工艺编辑功能还是非常多的，可以在软件上创建机械加工工艺过程卡，可以编辑工序卡，可以编辑工艺附图内容，您可以手动编辑内容，也可以导入知识库的内容，喜欢的朋友就下载吧。

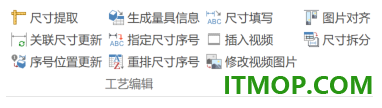

CAXA CAPP工艺图表2025新增功能

1、包含CAXA电子图板CAD 2025所有功能。

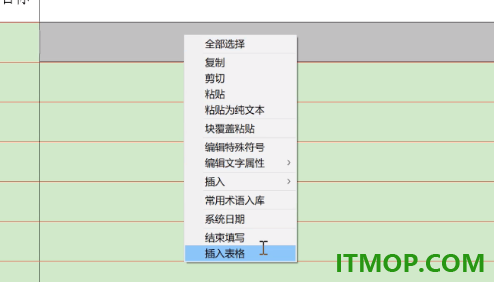

2、支持表格嵌套，在已有表格中支持插入定义好的表格。

3、支持动态表格，定义好的动态表格支持动态增减行。

4、支持工序简图的参数化驱动，简图大小可以根据系统输入的尺寸参数动态驱动，实现图形变化。

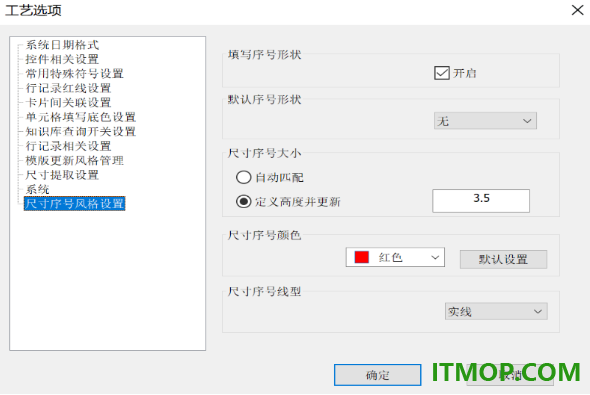

5、尺寸序号大小和颜色支持通过风格统一修改。

6、支持将手写的带公差的尺寸拆分到指定单元格。

7、支持通过粗糙度匹配量具，支持区间判断

8、支持通过形位公差匹配量具，支持根据公差代号来判断

9、通过直径标注匹配量具时，支持前缀带数字的尺寸类型，如4-φ10形式的尺寸。

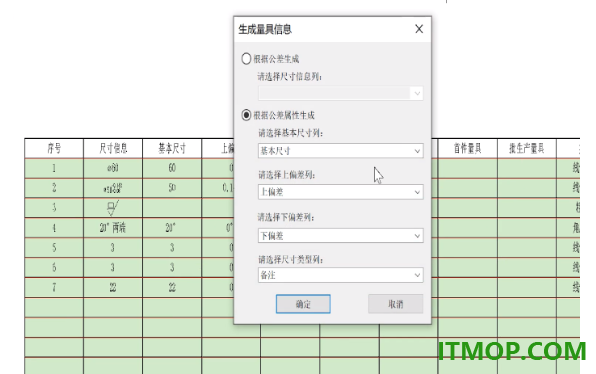

10、生成量具页面配置信息可记忆。

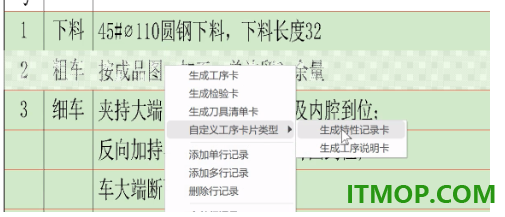

11、工序卡类型支持扩展

12、幻灯片浏览宽度支持拖拽，方便快速查看上下文。

13、单元格定义解除最小定义限制

14、增加手动换行数据拼接逻辑配置，方便数据结构化。

15、主页和续页表区内容完全不一样时，转换xml支持续页内容的输出。

16、支持图片对齐功能，支持垂直对齐和水平对齐。

17、支持批量插入图片功能。

18、表区通过知识库填写时，支持通过表头指定的单元格内容进行关联过滤。

软件特色

1、caxacapp工艺图表2025支持常用工具，可以在顶部菜单找到CAD常用的绘图工具。

2、支持标注功能，可以在绘图的过程添加很多标注内容，自定义添加符号标注。

3、支持3D工艺内容，可以在这款软件编辑3D类型的工艺，方便查看动画视频内容。

4、支持插入视频:将所选的mp4文件插入到当前卡片，以后可以查看零件相关的加工视频。

5、支持图片添加功能，也可以在您的工艺卡片上附加零件或者工序的图片。

6、支持插入3D文件:将所选的ics文件插入到当前卡片，可以作为附件使用。

7、PMI信息提取:将工艺图表中的3D工艺对象中的PMI信息提取到单元格中。

8、编辑当前规程：为当前卡片进行模板更新等操作，随时查看工艺卡片，编辑新的规程。

9、卡片借用：将已有卡片中的信息借用到当前文件中，快速调取卡片信息。

10、抽取模板：将已有卡片中的模板抽取出来，另存成txp文件，方便以后使用。

11、修改卡片关联：修改过程卡与工序卡、检验卡和刀具清单卡的关系。

安装方法

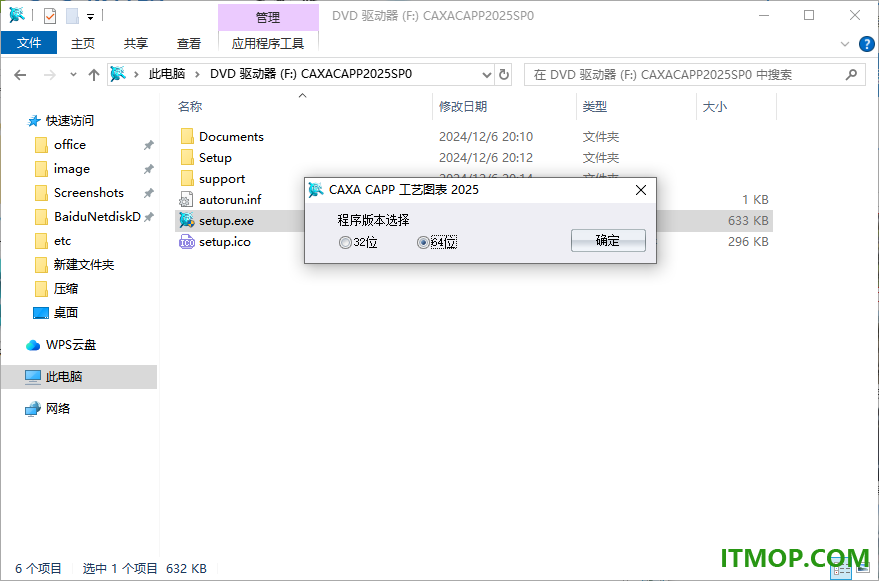

1、将caxacapp工艺图表2025直接安装到电脑，选择64位开始安装。

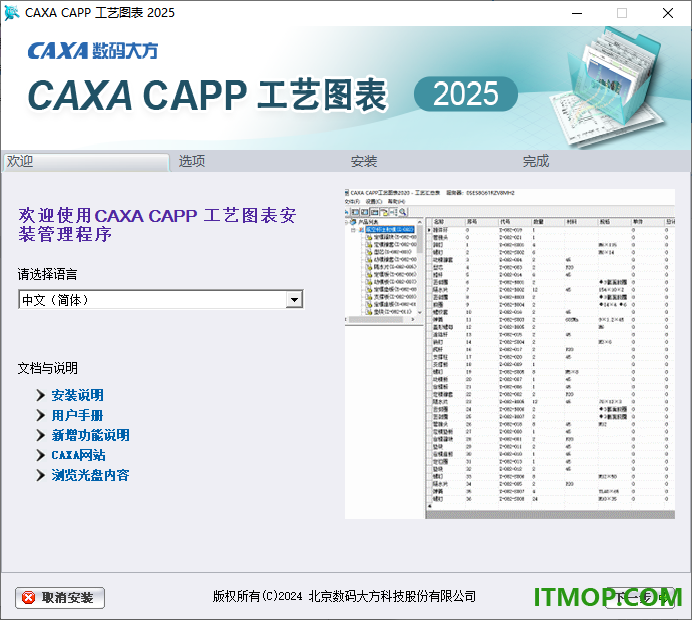

2、如图所示，这里是软件的安装引导界面，点击下一步。

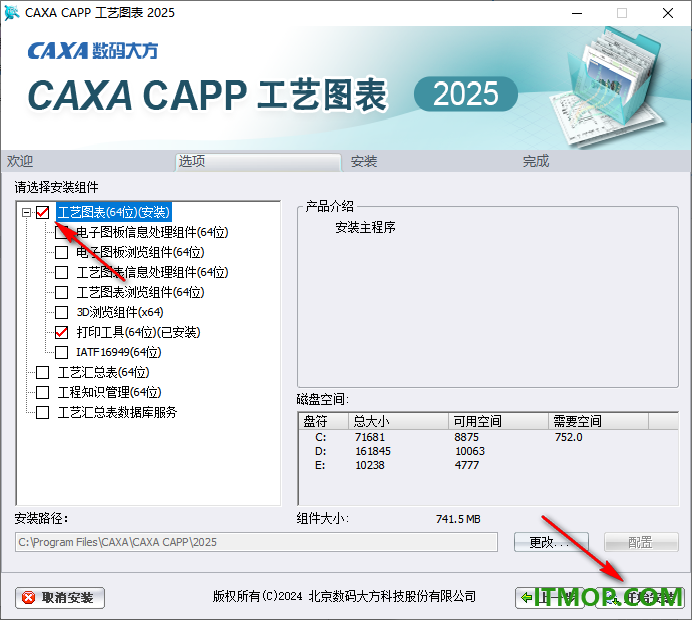

3、勾选安装的内容，将主程序勾选，点击开始安装。

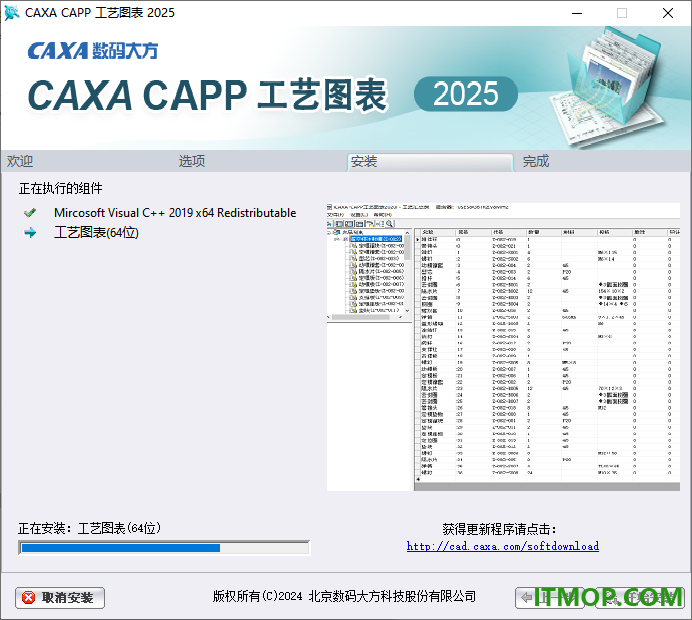

4、提示安装的过程，软件比较大，所以需要很长时间才能安装结束。

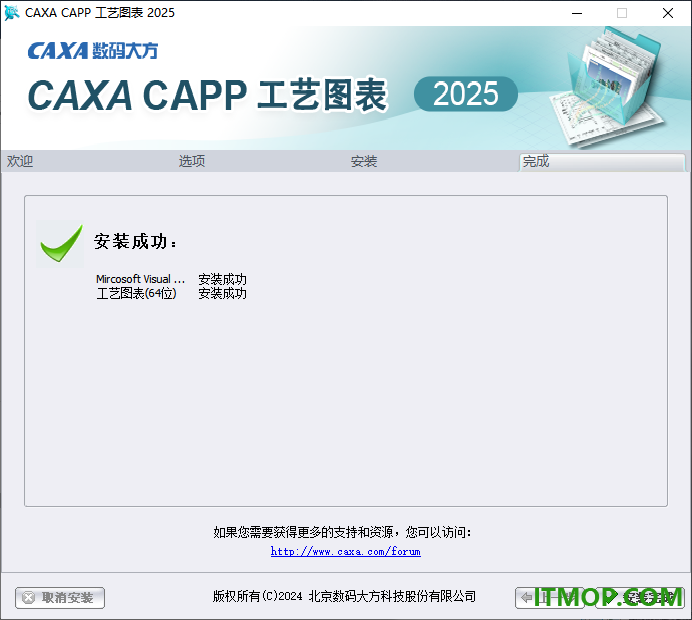

5、提示安装完毕，现在就可以打开caxacapp工艺图表2025使用。

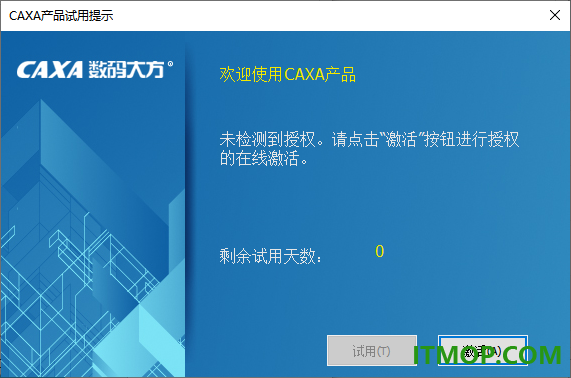

6、caxacapp工艺图表2025是收费软件，所以你需要将主程序激活才能使用。

官方教程

一、行记录的概念

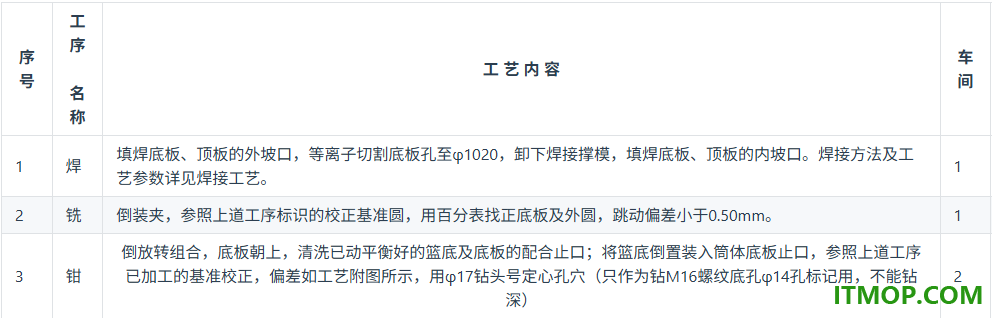

行记录是与工艺卡片表区的填写、操作有关的重要概念，与word表格中的“行”类似。下图是一个典型的word表格，在其中的某个单元格中填写内容时，各行表格线会随着单元格内容的增减动态调整，当单元格内容增多时，行表格线会自动下移，反之则上移。

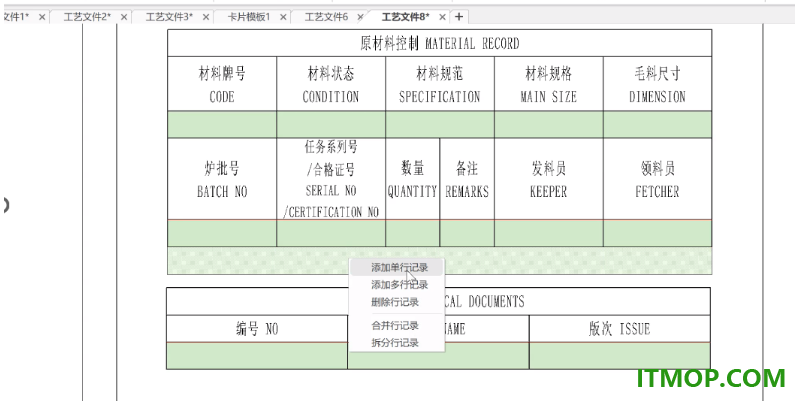

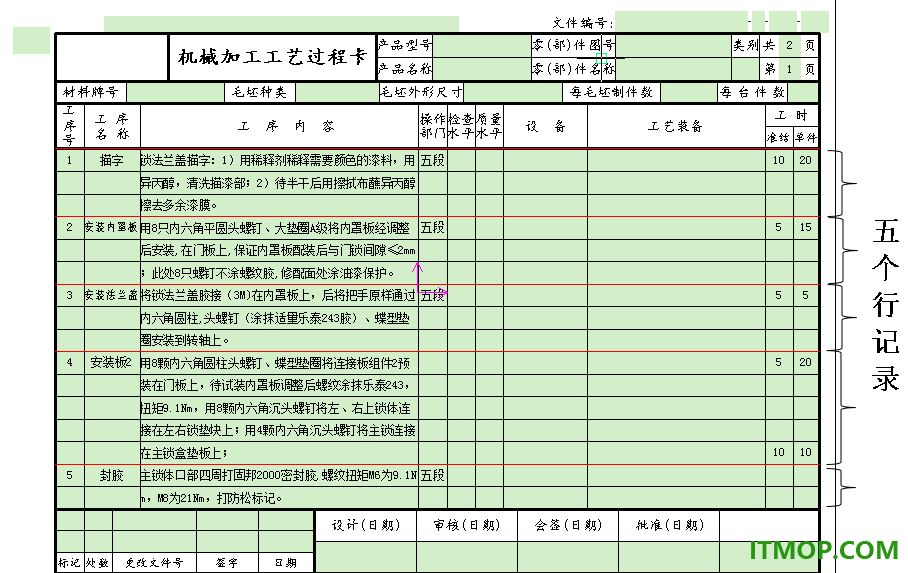

类似地，工艺卡片表区中的一个行记录即相当于word表格中的一行。如图4-33所示是一个填写完毕的表区，该表区中共有5个行记录。行记录由红线标识，每两条红线之间的区域为一个行记录。行记录的高度，随着此行记录中各列高度的变化而变化。

单击【工艺选项】菜单下的【红线区分行记录】，可以选择打开或关闭红线。

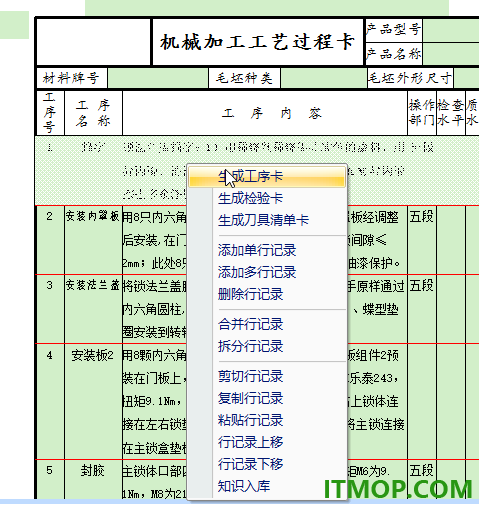

按住Ctrl键，并单击行记录，可将行记录选定，连续单击行记录，可选中同一页中的多个行记录。此时行记录处于高亮显示状态，右击，弹出快捷菜单，如图4-34所示。用shift键，可以实现连续多行的全选。

利用快捷菜单中的命令，可以实现行记录的编辑操作，对于过程卡中的行记录，还可以生成、打开、删除工序卡、检验卡片、刀具清单卡片，在过程卡工序上右键生成的工序卡、检验卡片、刀具清单卡片，可以与过程卡实现相同属性相互关联。

二、知识入库

该功能可以实现该行记录中所有关联知识库的单元格内容的入库。入库时会填充到对应关联的知识列表中。

三、自动生成序号

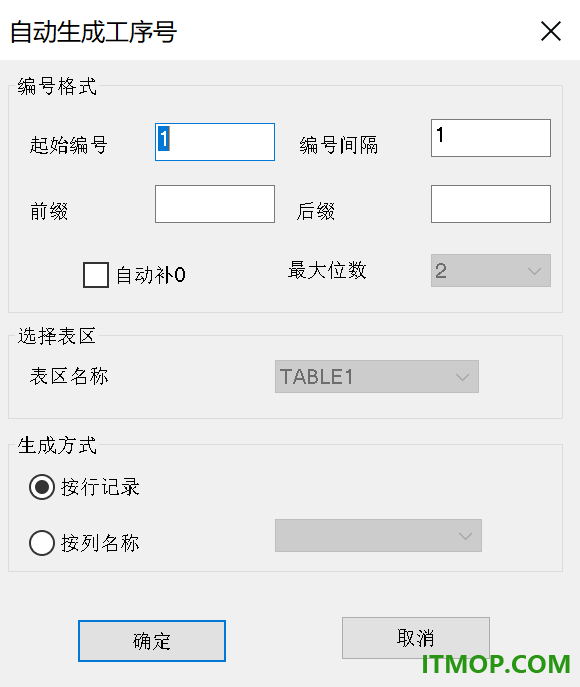

用户在填写工艺过程卡片时，可直接填写工序名称、工序内容以及刀具、夹具、量具等信息，不用填写工序号，在整个过程卡填写过程中，或填写完毕后，可以单击【工艺】菜单中的【自动生成序号】命令弹出【自动生成工序号】对话框，如图所示。

用户使用该命令后，系统会自动填写工艺过程卡中的工序号和所有相关工序卡片中的工序号以及卡片树中工序卡片的命名。

自动补0，是指在按照后面设置的最大位数，不够的话前面补0.比如当最大位数为2时，如果当前工序号为1，则显示01.

表区名称：

注意：

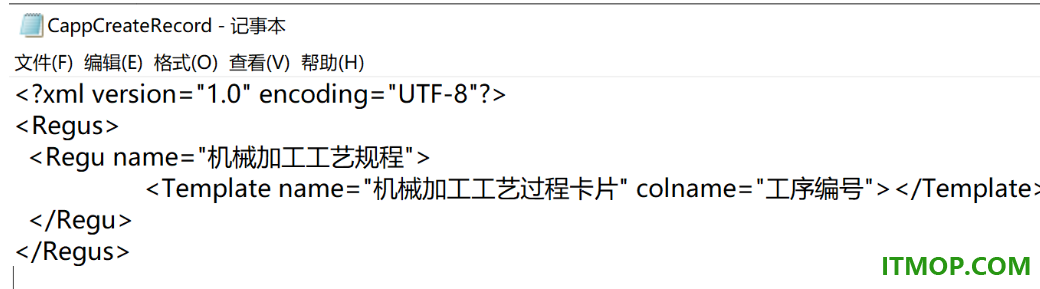

1、【自动生成工序号】功能会将自动序号的内容填写到特定的单元格中，对应的单元格名称除了可以写为：“工序号”、“序号”“工步号”“OP_NO”“OPER_NO”“SerialNO”，还可以在配置文件CappCreateRecord.xml中进行修改。当配置文件中配置列名和上述保留字段都存在时，以配置文件为准。

配置文件位于目录C:Program FilesCAXACAXA CAPP20XXSettingzh-CN中。

2、每次生成序号，会对应指定表区，如果卡片是多表区模板，在应用【自动生成工序号】功能时可通过选择指定表区，生成序号。
