caxacapp工艺图表2024中文版

caxacapp工艺图表2024中文版提供工艺信息编辑功能，如果你需要设计零件，加工零件，可以通过这款软件编辑各种工艺数据，软件提供很多工艺图表，可以在软件上创建多个卡片，可以在不同的卡片上添加工序步骤，输入第一步使用的机床，输入第二步使用的材料，输入第二步需要使用的车工艺、铣工艺、刨工艺，每个零件加工的工序都可以输入到卡片上，并且卡片可以通过幻灯片的方式播放，让你的客户可以更方便浏览完整的机床加工工艺内容，caxacapp工艺图表2024功能非常多，可以自定义单元格数据，可以提取尺寸，可以插入CAD数据，需要的朋友就下载吧。

CAXA CAPP工艺图表2024新增功能

1、增加英文版

2、模板更新时能够将新增的卡片更新到当前模板，添加续页规则，卡片命名规则。

3、卡片借用时支持图片的借用。

4、在自动换行时，如果遇到标点符号则将标点符号压缩至上一行结尾处，避免行首是标点符号。

5、支持打印区间的设置，如：2-5表示第2页到第5页。

6、解决特殊工程符号从知识库插入时乱码的问题。

7、矩形气泡增加底色支持。

8、支持单元格定义时重定位功能，方便修改。

9、尺寸提取时支持选按照尺寸类型排序。

10、支持尺寸序号位置更新功能，当图形修改时，序号能跟随尺寸更新位置。

软件特色

1、支持CAD编辑，可以在软件上快速编辑很多零件，可以设计轴承图纸。

2、支持螺钉固定式轴承盖：螺钉固定式轴承盖A、螺栓连接式轴承盖B。

3、简单式通气器：通气器A、通气器A型、JB/ZQ 4451-1986管螺纹外六角螺塞(已废止)。

4、尺寸类型排序：尺寸类型、角度标注、形位公差、粗糙度、引出说明、倒角标注。

5、工艺检索：工艺文件检索，可以在软件上快速搜索已经编辑好的工艺文件。

5、查找替换：工艺文字的查找替换，可以在软件输入文字内容，替换工艺参数。

6、幻灯片浏览：将当前文件中的所有卡片用幻灯片浏览，查看多个工艺卡片。

7、工艺校验：工艺数据内容校验，直接在软件分析当前的工艺数据内容。

8、卡片关联设置：过程卡和工序卡内容不关联、过程卡内容更新到工序卡、工序卡内容更新到过程卡。

9、数据填写：利用知识库进行填写、常用语填写和入库、填写公共信息 、引用标题栏信息。

10、卡片操作：生成工序卡片、打开、删除工艺卡片、更改卡片名称、上移或下移卡片、创建首页卡片与附页卡片。

安装方法

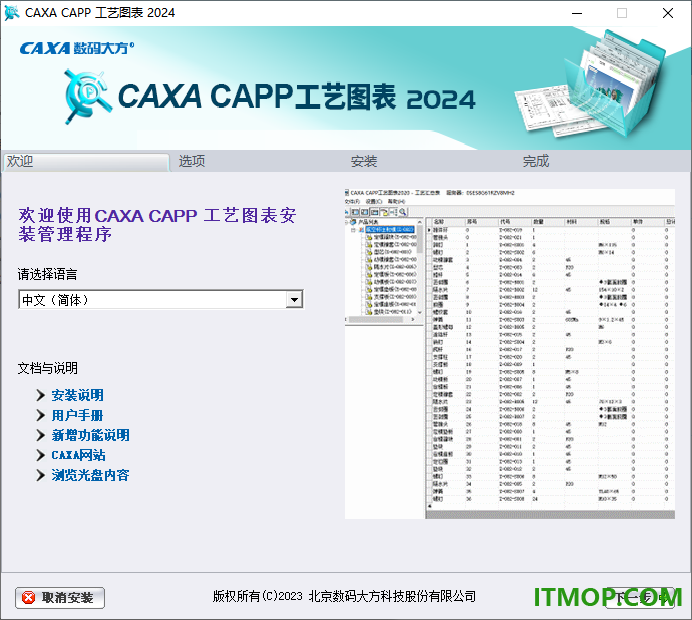

1、将caxacapp工艺图表2024中文版软件安装到电脑，自动弹出官方的安装引导流程。

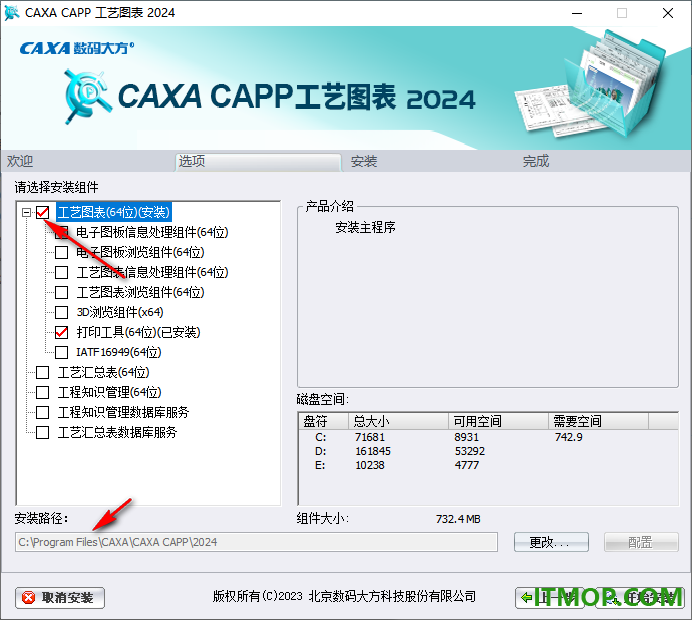

2、显示安装的内容，您需要勾选第一个主程序，其他的内容可以不勾选。

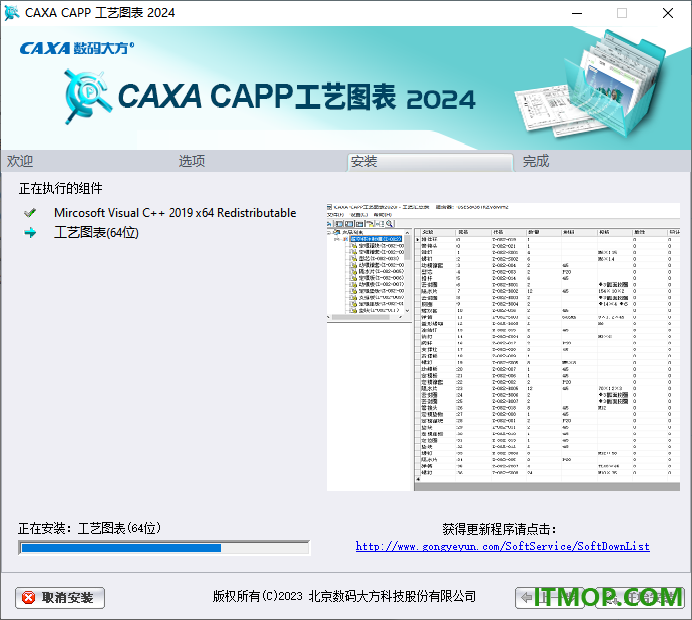

3、如图所示，显示软件的安装进度条，等待caxacapp工艺图表2024安装结束。

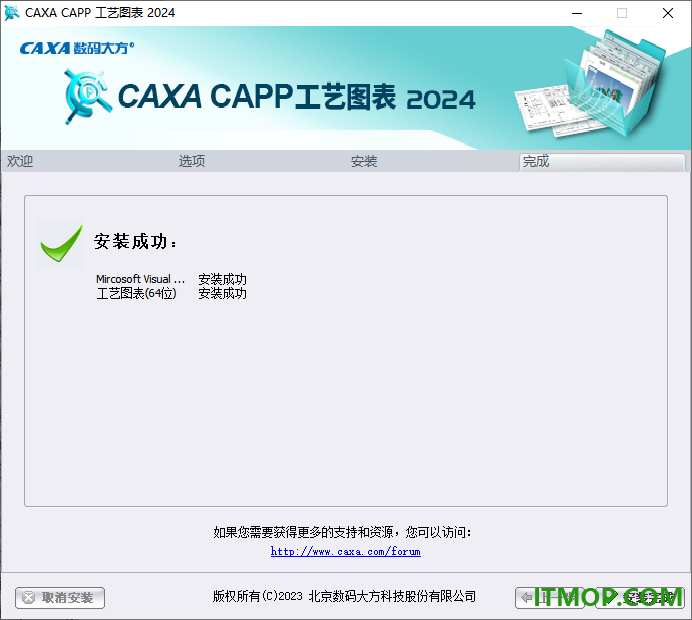

4、提示软件已经安装完毕，点击安装完成。

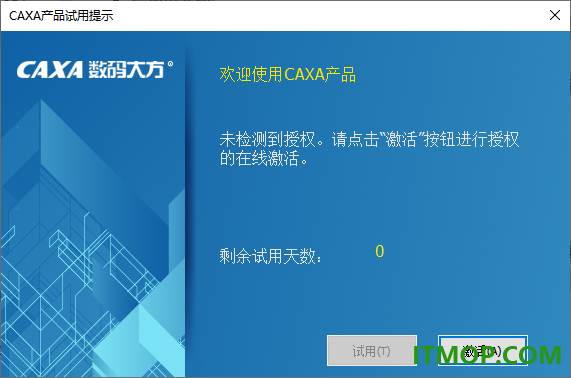

5、打开软件就可以显示激活的提示，如果你需要使用caxacapp工艺图表2024就点击激活。

官方教程

一、尺寸提取

通过尺寸提取功能,可以实现对工艺简图中尺寸进行自动编号并提取尺寸到指定单元格的功能.其功能图标是“尺寸提取”.支持对线性标注、文本、形位公差、粗糙度、角度引出说明的提取。

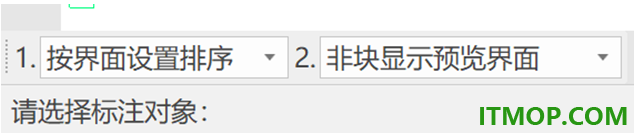

点击该按钮后,在左下角的立即菜单中，可以对序号顺序的指定方式和预览方式进行设置。

序号顺序包括“按选择顺序排序”和“按界面设置排序”两种。

按选择顺序排序，是指可以按照拾取尺寸的先后顺序进行编号。按界面设置排序是指按照“设定初始序号”页面中起始位置和旋转方向对尺寸进行编号。

当选择“按选择顺序排序”时，如果当前图形不是块，则直接依次拾取对应的尺寸即可。如果当前图形是块，则将进入到块尺寸提取界面依次选择尺寸，如下图所示。先选择“重排序号”，然后在图形中依次选择尺寸，最后点击“确定重排”即可。取消重排，可以取消当前的手动选择顺序。

尺寸序号重排

当选择“按界面设置排序”时，则按照“设定初始序号”页面中起始位置和旋转方向对尺寸进行编号。

预览方式主要是对非块图形的预览调整，包括“非块显示预览界面”和“非块不显示预览界面”两种。

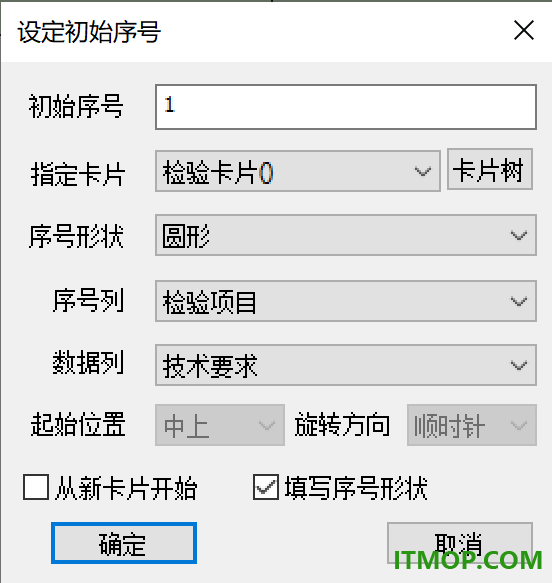

选择需要提取尺寸的图形,然后单击鼠标右键,会弹出如下图所示的界面.分别对初始序号、序号形状、序号列和数据列进行设置，点击确定后，完成序号的标注和尺寸的提取。自动生成的序号，默认显示在对应尺寸的右上角。

图4-42 序号及尺寸信息列设置

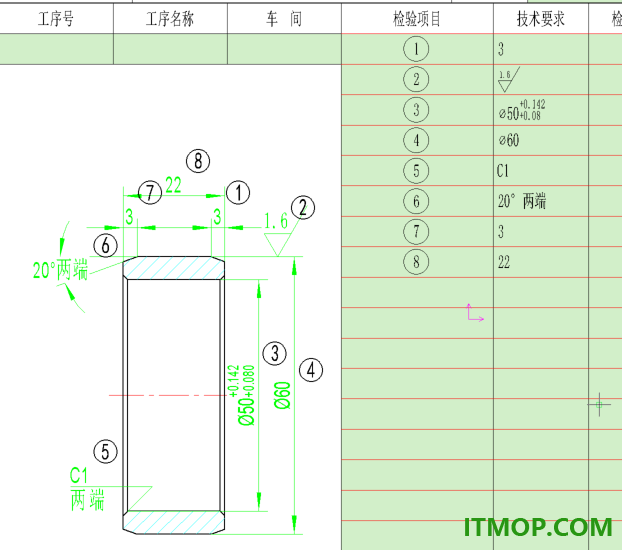

图4-43 尺寸编号及提取

初始序号 ：是指本次提取尺寸编号的初始值。当第一次时，一般设置为1.当已经提取过尺寸，再次提取时，会自动顺延。

指定卡片 ：用来指定提取的尺寸所填写的卡片。默认当前页，当图形和表区不在同一张卡片时，可以进行选择。点击“卡片树”可以选择规程中的其他文件。

当其他卡片也需要按当前尺寸序号重新填写一遍时（如检验卡片），可以在当前卡片提取过一次序号后，通过“卡片树”选择其他其他卡片，就可以将尺寸再重新提取至其他卡片，序号和已经标注的序号一致，此用法常用于终检等检验卡片的编制。

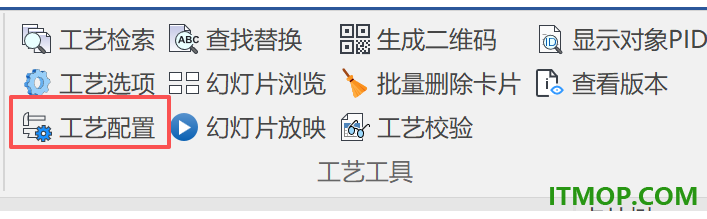

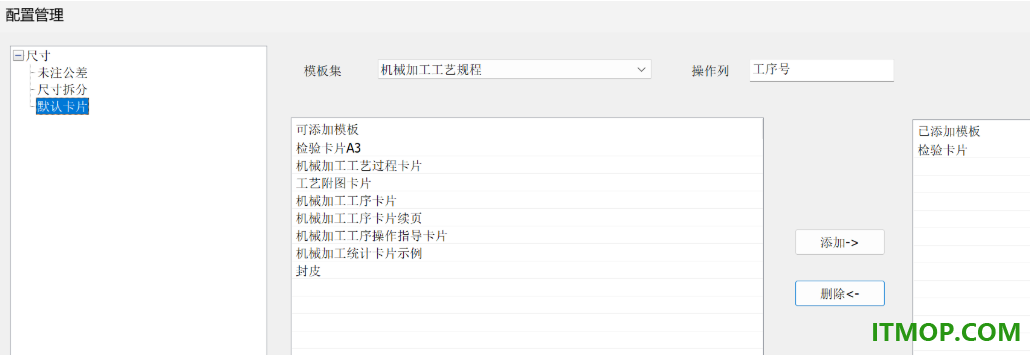

默认指定的卡片就是当前所在的页面，当尺寸默认不填写在图形所在的页面时，为了避免每次都选择其他卡片的繁琐操作，可以通过“默认卡片”的设置，从而确保快速实现尺寸填写卡片的快速选择。通过“工艺配置默认卡片”，可以实现默认卡片的设置。如下图所示，标识机械加工工艺规程中，默认的模板为“检验卡片”。通过添加和删除功能，可以对默认模板进行修改。

工艺配置

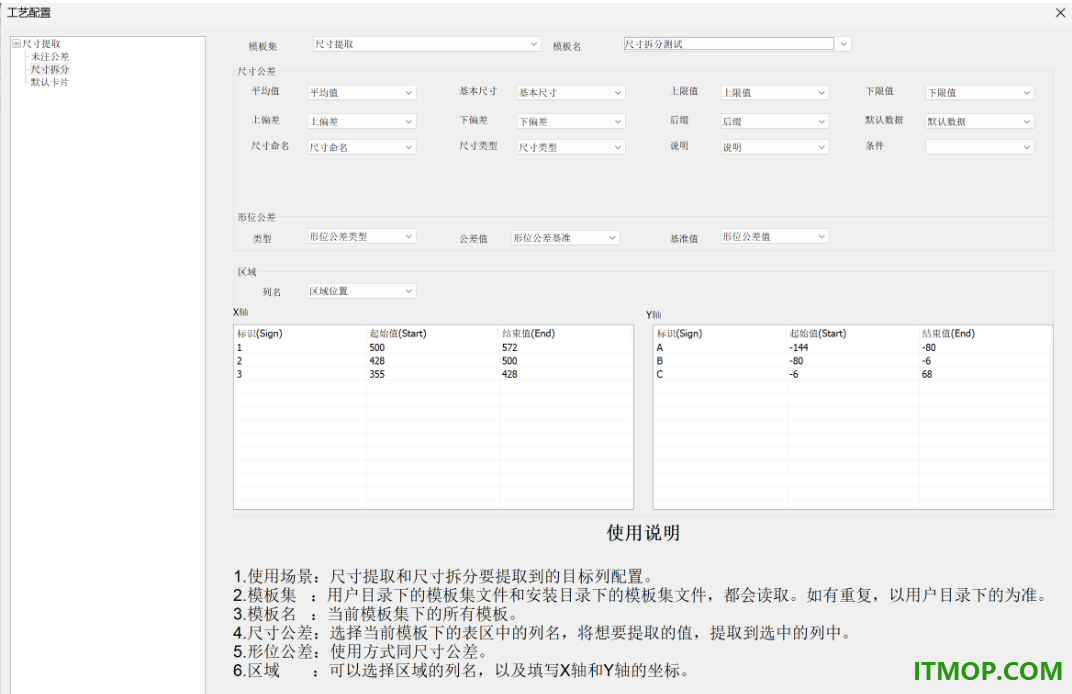

配置管理设置

序号形状 ：系统默认提供圆形、圆（箭头）、方形、正三角、倒三角、无六种类型。其中圆（箭头）的箭头，会指向对应的尺寸。

序号列 ：表区中用来填写序号的列。不可为空。

数据列 ：表区中用来填写尺寸的列。可以为空，为空主要用于一些只希望提取编号不要尺寸数值的场景。

起始位置 ：选择多个尺寸时，起始序号在图中的位置。

旋转方向 ：选择多个尺寸时，基于起始位置，序号生成的方向。

从新卡片开始 ：是指本次提取的尺寸填写在新生成的续页中。

填写序号形状 ：是指在表区中填写序号时，同时填写对应的序号形状，如①。如果不需要填写序号形状，则可以取消选择，此时序号列只填写数字，如1.

注 ：填写尺寸的表区，须设定为“主表区”并支持续页。

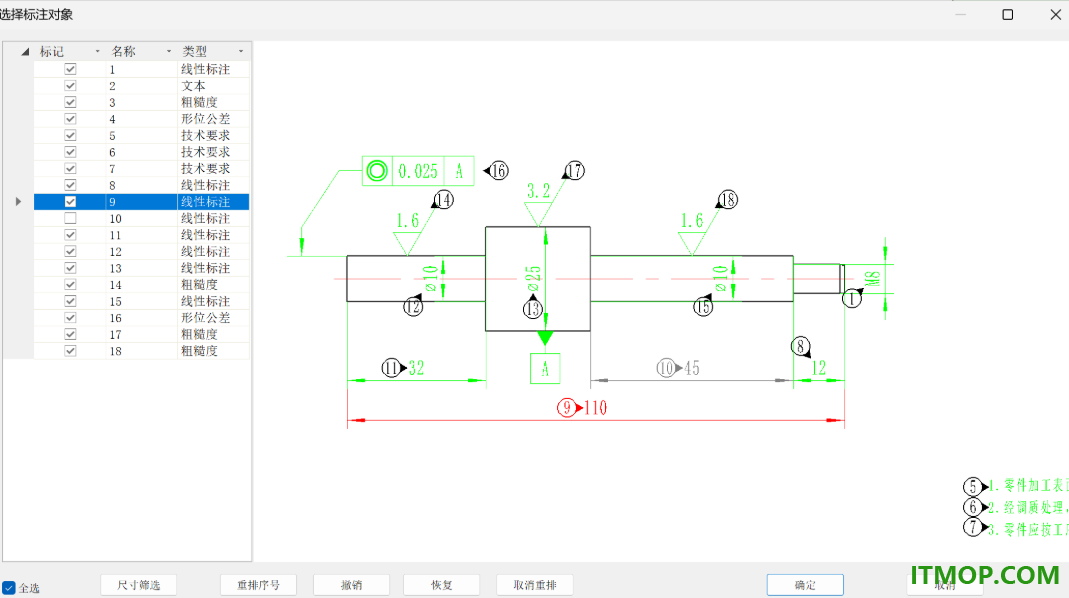

当前图形为块时，或者选择非块显示预览界面，会弹出如下图所示的界面，统一对块里的尺寸进行处理，选择需要的即可。在图形预览区域，可以用鼠标滚轮进行缩放及平移操作，滚动滚轮是缩放，按下滚轮拖动鼠标是平移。取消选择某个尺寸后，对应的序号在图上的显示会变灰。鼠标选中某行后，对应的序号和尺寸会变红。

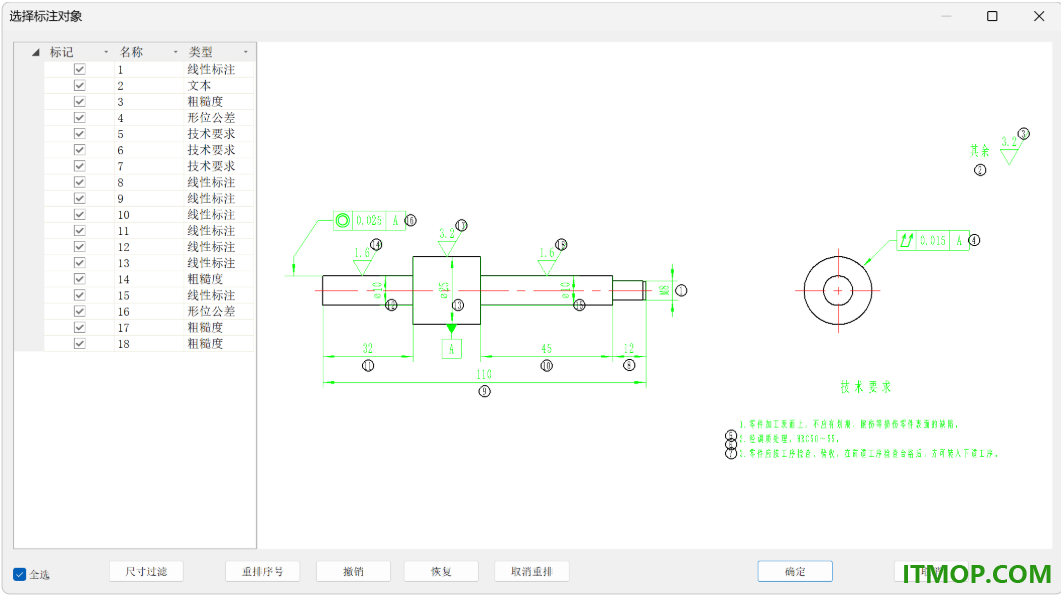

图4-44 块尺寸提取预览

尺寸筛选 ：当不是所有尺寸对象都需要标注序号时，可以根据条件对尺寸类型进行筛选，符合条件的才进行尺寸序号的标注。不符合条件的尺寸，将显示灰色，避免重排序号时的误选。

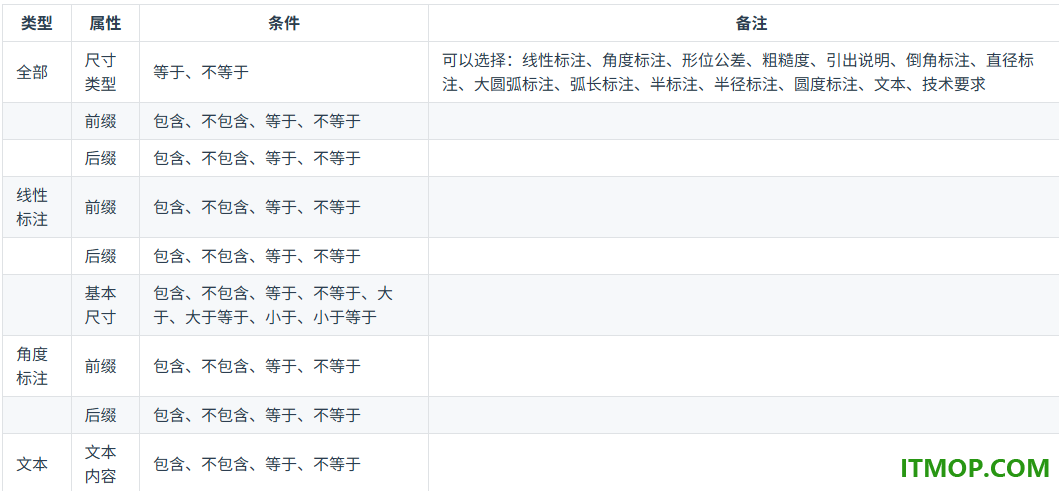

类型中可以选择全部、线性标注、角度标注和文本。选择不同的类型，将显示不同的属性及对应的条件，如下表所示。使用时按需选择即可。

图 4.48尺寸筛选

上图中的数字表示上移或者下移的行数，当每次上移下移超过1行时，可以结合此处的数字，实现快速上移下移。删除可以删除指定条件。

二、尺寸拆分

系统提供尺寸拆分能力，可以在提取尺寸的时候自动拆分，也可以通过手动点击“尺寸拆分”来进行拆分。

自动拆分

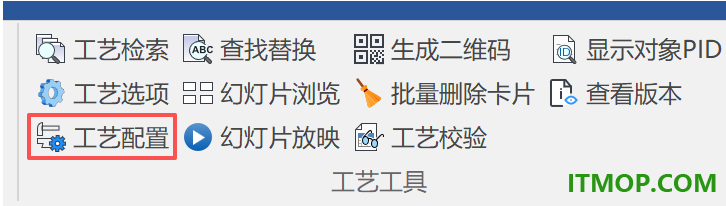

如果希望在尺寸提取的时候实现自动拆分，需要在“工艺配置尺寸拆分”中进行相应的设置，然后在尺寸提取时会自动拆分。自动拆分支持对分区位置、尺寸类型、上（下）限值、平均值、上（下）偏差、基本尺寸、形位公差类型、形位公差公差值和形位公差基准值的自动拆分及计算。

分区位置，是指尺寸在图上的分区位置，在图形较大时，方便查找尺寸。

尺寸类型是指线性标注、粗糙度、形位公差这种分类名称。

模板集：选择需要设置的规程。

模板名：选择需要进行尺寸拆分的卡片模板。

尺寸公差：包含了公差尺寸对象拆分时对应的内容。按照实际选择对应的单元格即可。如果某项已经配置好但又想删除配置内容，可以选择第一条的空记录即可。（其中，默认数据、说明、条件用于手动拆分尺寸。用法见本节后半部分）

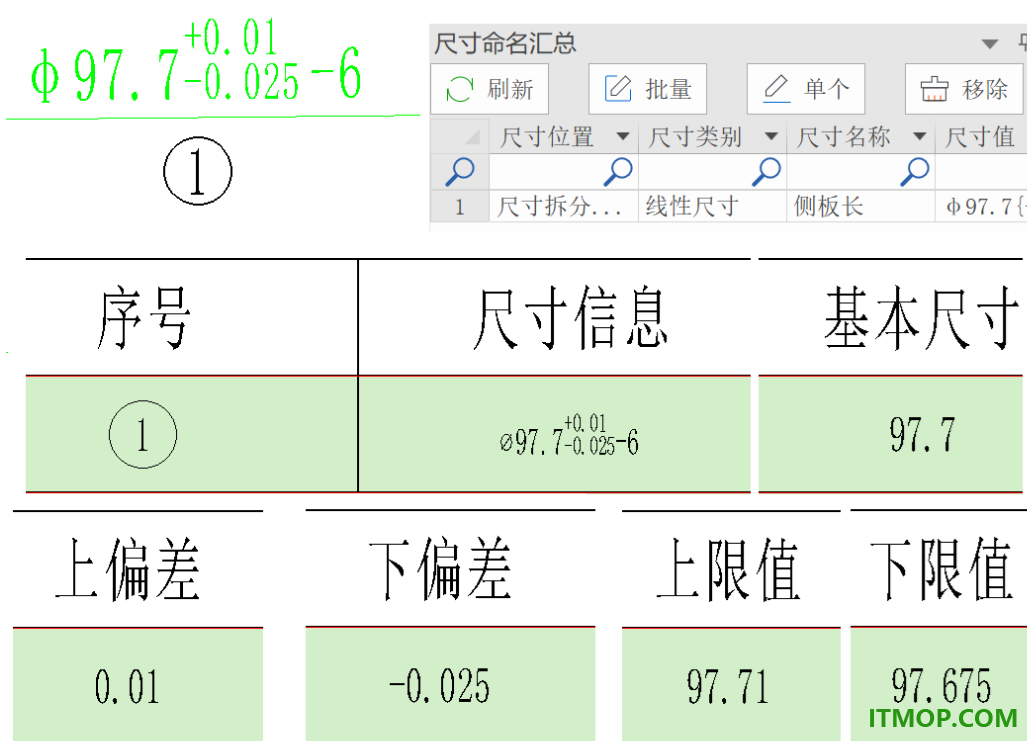

如下图所示，对具体尺寸进行了拆分示意说明。
