caxa cam数控车2027官方版

caxa cam数控车2027官方版提供零件加工编程功能，可以通过这款软件设计零件加工的方案，为数控机床设置代码编程，以后可以将编程代码输入到设备，这样就可以让设备自动加工各种机械零件，软件提供很多数控机床的编程功能，支持刀具创建功能，可以在软件上设置机床需要使用到的刀具，可以设置刀具加工的步骤，将完整的工序编辑到软件，还可以切换新的材料内容，为不同的零件材料设置铣、削、车、刨等机床加工流程，大部分机械行业的加工方案都可以通过这款软件进行设计，如果你喜欢caxa cam数控车2027官方版就下载吧。

caxa cam数控车2027sp0新功能

一、数控车CAD平台升级到电子图板2027

数控车CAD平台基于电子图板2027平台，将电子图板新增功能合并到数控车中。圆角、剖面线和渐变色、对象捕捉、多段线、图层、特性匹配等功能增强；新增填充置底、切换当前图层、标注检验等功能。

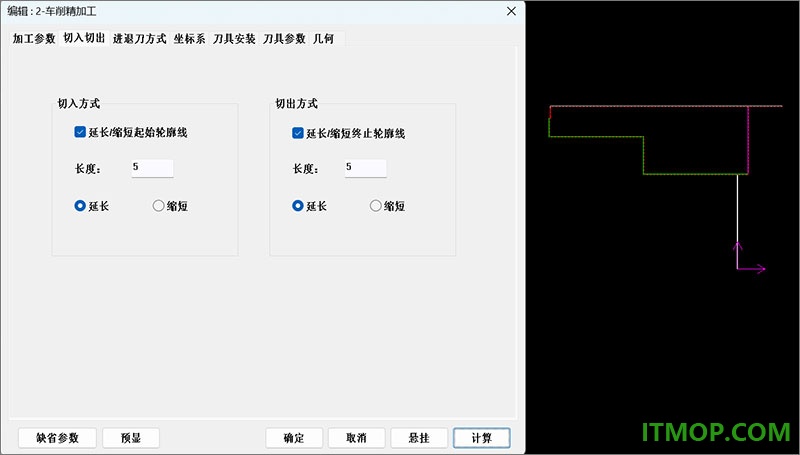

二、车削粗精加工新增沿几何轮廓切向延长/缩短参数设置

车削粗精加工策略增加沿几何轮廓切向延长/缩短参数设置，通过对轨迹的控制实现延长/缩短加工几何轮廓的目的，减少几何轮廓的再编辑，避免调整原始设计图纸，提高编程效率。

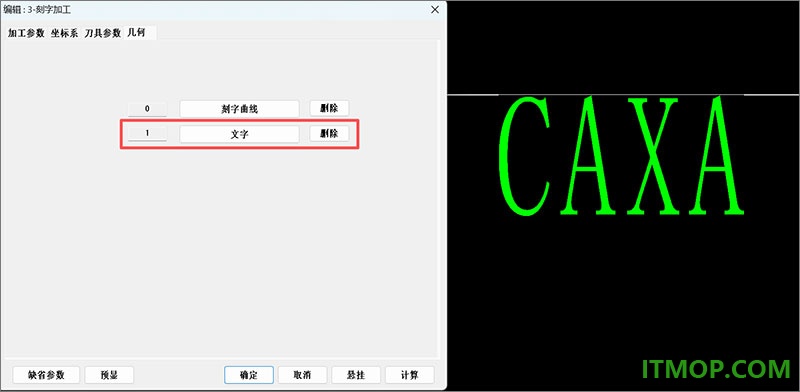

三、刻字加工策略，支持直接拾取文字对象

C轴加工模块中的刻字加工策略，几何选项增加文字拾取，可以直接拾取文字对象，生成刻字轨迹。省略对文字对象的编辑，提高C轴刻字加工编程效率。

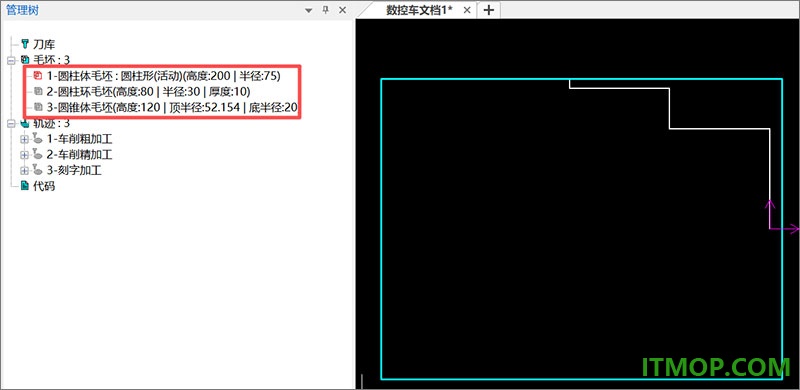

四、毛坯节点新增显示毛坯规格信息

加工管理树毛坯节点增加毛坯规格信息的显示，可以显示当前毛坯的类型和尺寸信息，通过节点直接确定毛坯信息，方便上下游信息交流。

五、优化后处理

支持恒线速代码指令输出，提高数控系统代码适配性。C轴键槽加工策略(单刀次、埋入式、开放式)支持XZC机床后置处理，提高车削中心机床适配性。

软件特色

1、多种刀具，软件提供的刀具还是非常多的，加工过程可以使用不同的刀具处理零件。

2、创建新的刀具方案，直接在软件界面新建刀具，使用该刀具快速处理实体材料。

3、毛坯创建功能，直接在软件新建第一个毛坯，随后可以编辑毛坯的加工方式。

4、支持图纸查看功能，可以在软件界面显示零件的图纸，可以加载dwg图纸到软件查看能。

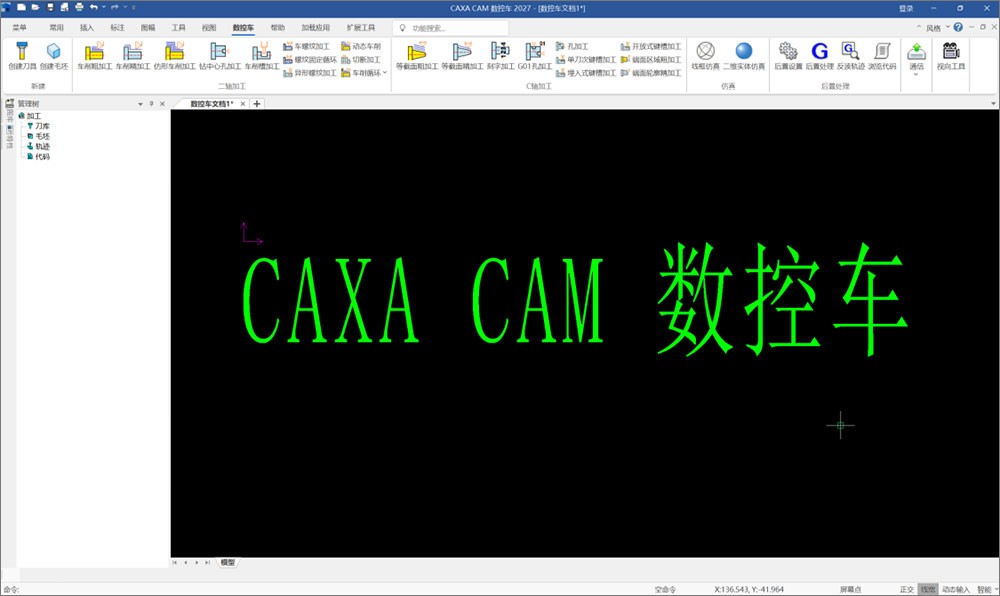

5、支持绘图功能，软件也提供了基础的CAD绘图功能，可以在这款软件上自定义设计零件图纸。

6、车削粗加工，可以在软件中按照官方的引导内容创建新的车削粗加工方式。

7、也支持车削精加工，在软件编辑精细的加工流程，每个步骤都可以使用不同的刀具加工。

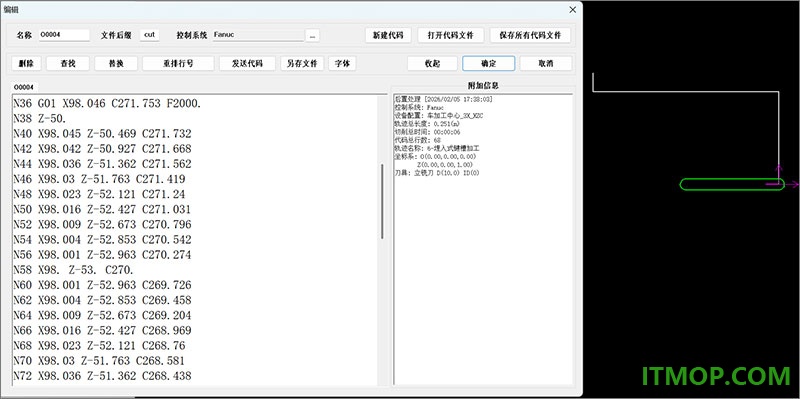

8、输出代码，编辑完毕的项目可以输出G代码，方便你将代码导入到设备使用。

9、自动化加工方案编辑，使用caxa cam数控车2027官方版可以创建零件自动加工代码。

10、多种加工方式，可以在软件显示二轴加工，C轴加工等功能，为不同的零件配置不同的加工方式。

安装方法

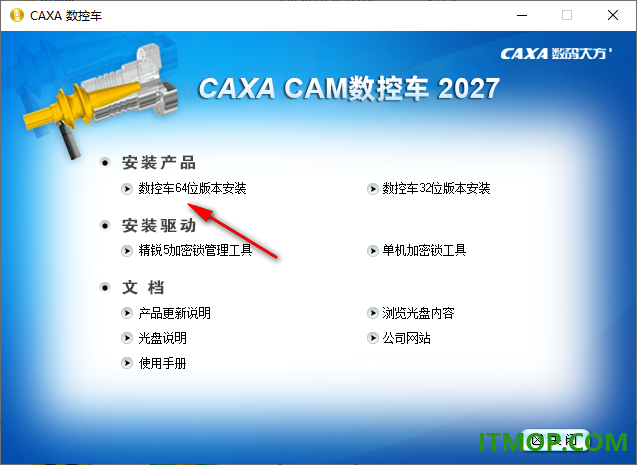

1、启动AutoRun.exe就可以显示安装内容选择界面，直接点击安装64位的应用程序。

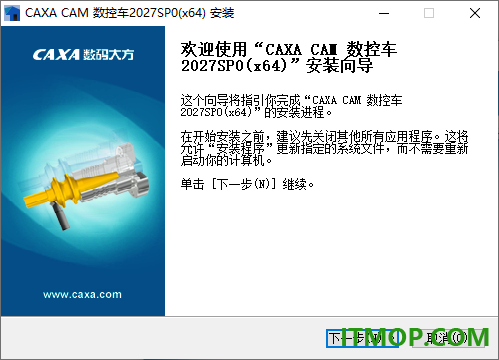

2、弹出安装的引导步骤，点击下一步就可以设置安装地址。

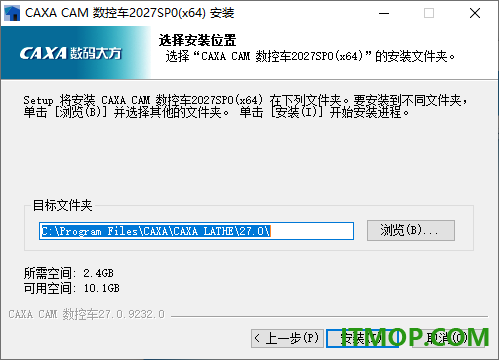

3、如图所示，软件默认安装在C盘，你也可以切换其他的安装地址。

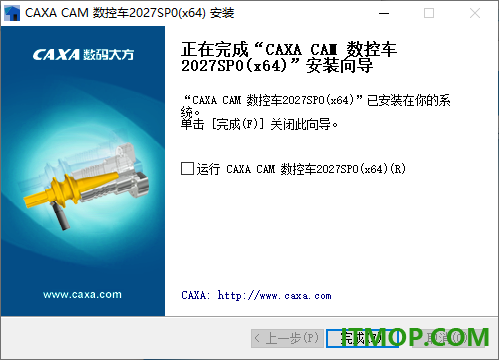

4、这里是软件安装完毕的提示，点击完成，立即启动软件。

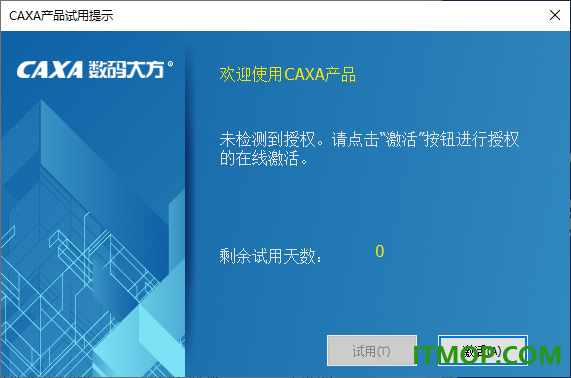

5、caxa cam数控车2027官方版需要激活使用，如果你已经购买软件就点击激活按钮。

官方教程

一、管理树

管理树是CAXA CAM 数控车新增的一项功能，它以树形图的形式，直观的展示了当前文档的刀具、毛坯、轨迹、代码等信息，并提 供了很多树上的操作功能，便于用户执行各项与数控车相关的命令。善用管理树，将大大提高数控车软件的使用效率。

管理树框体默认位于绘图区的左侧，用户可以自由拖动它到喜欢的位置，也可以将其隐藏起来。管理树有一个“加工”总节点，总节点下有“刀库”“毛坯”“

轨迹”“代码”四个子节点，分别用于显示和管理刀具信息、毛坯信息、轨迹信息和G代码信息。

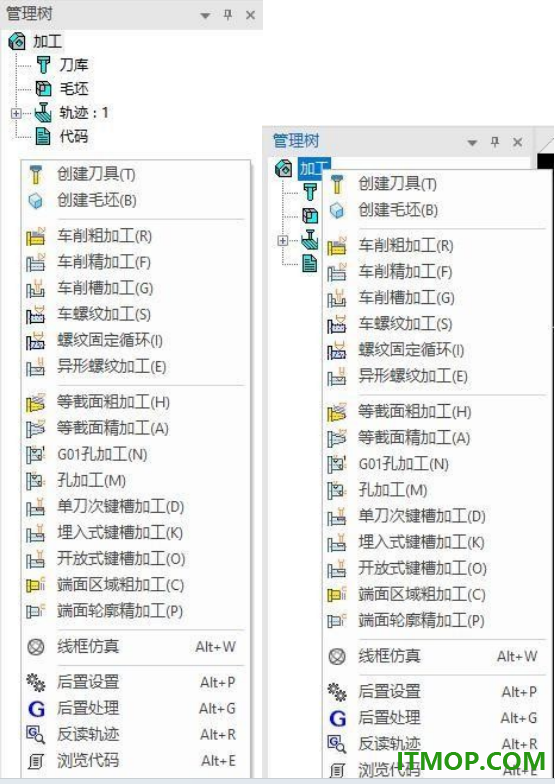

在管理树空白位置或者“加工”节点上点击鼠标右键，可以弹出如下图所示的右键菜单，菜单中包含了主菜单中数控车子菜单下的所有命令。用户可以通过这种方法来快捷的使用这些命令。

二、刀库节点

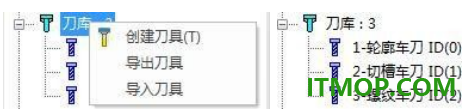

刀库节点用于管理文档中的刀具信息。在“刀库”节点上单击右键可以弹出刀库相关的菜单，可以执行“创建刀具”“导入刀具”“导出刀具”命令。通过创建刀具和导入刀具加入到文档中的刀具会以子节点的形式，添加到刀库节点下。

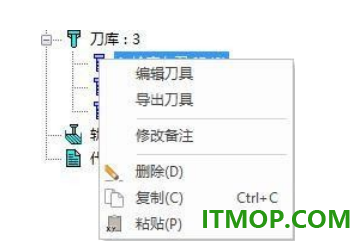

单击刀具节点可以在绘图区原点处显示刀具的形状，双击刀具节点可以执行“编辑刀具”命令，右键单击刀具节点可以弹出刀具相关的菜单，可以执行“编辑刀具”“导出刀具”“修改备注”等刀具命令，以及删除、复制、粘贴这些通用命令。

导出刀具命令将选中的刀具信息输出到一个.tld文件中，而导入刀具命令将.tld文件中保存的刀具信息重新读入文档中。需要注意的是，刀库中不允许刀

具号相同的刀具，若.tld文件中保存的刀具号与文档中已有的刀具号相同，则会给新读入的刀具自动安排一个新的刀具号。

毛坯节点

毛坯节点用于管理文档中的毛坯信息。在“毛坯”节点上单击右键可以弹出毛坯相关的菜单，可以执行“显示”“隐藏”“创建毛坯”命令。

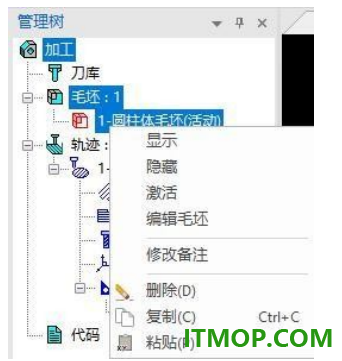

右键单击毛坯节点可以弹出毛坯相关的菜单，可以执行“显示”“隐藏”“激活”“编辑毛坯”“修改备注”等毛坯命令，以及删除、复制、粘贴这些通用命令。

更新日志

CAXA数控车2027SP0更新记录

版本：2027P0(2026/02/02)

1．更新平台为CAXA CAD电子图板2027，造型功能更为强大，操作页面更为美观。

1．修复了2026SP0版本中存在的部分错误。

2．二轴车削粗加工、二轴车削精加工增加切入切出设置、刻字加工支持文字加工等。
