caxa cam数控车2025官方版

caxa cam数控车2025官方版提供车削粗加工、车削精加工、车削精加工、车螺纹加工、钻中心孔加工、螺纹固定循环等多种加工方式，每个用户都可以通过这款软件快速新建加工方案，可以在软件上编辑零件加工的参数，可以编辑加工的刀具，可以编辑加工的毛坯，可以编辑轨迹代码，提供的功能还是非常多的，非常适合经常加工零件的朋友使用，如果你需要设计新的零件，可以通过这款软件直接绘制新的零件图纸，随后使用数控车功能编辑加工过程，还可以在软件上模拟加工过程，预先评估加工风险，如果你会使用caxa cam数控车就下载吧。

caxa cam数控车2025新版功能

一、数控车CAD平台升级到电子图板2025

数控车CAD平台基于电子图板2025平台，将电子图板新增功能合并到数控车中。阵列、样条、圆角等功能及大图性能增强；新增对DWF/DWFX的兼容；支持DWG文件的标注及填充关联，提高了绘图和图形导入效率。

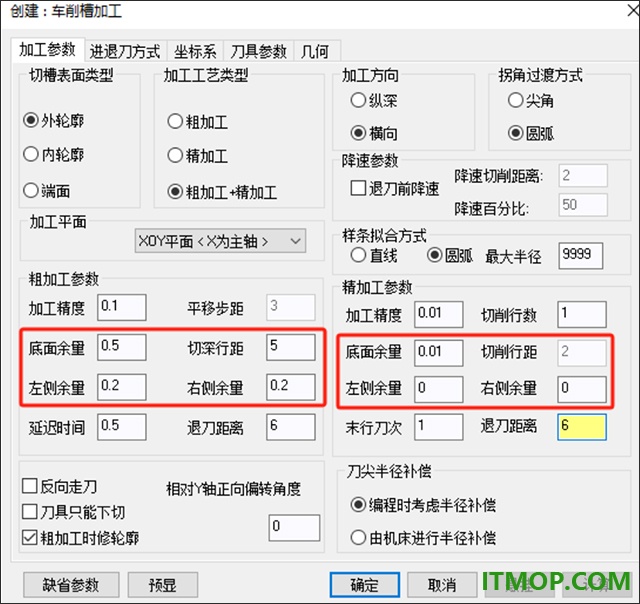

二、优化车削槽加工余量控制

优化车削槽三面余量单独控制，优化车削槽第一刀下切参数单独控制及后置处理。车削槽加工余量控制更灵活，适应不同余量精度要求。

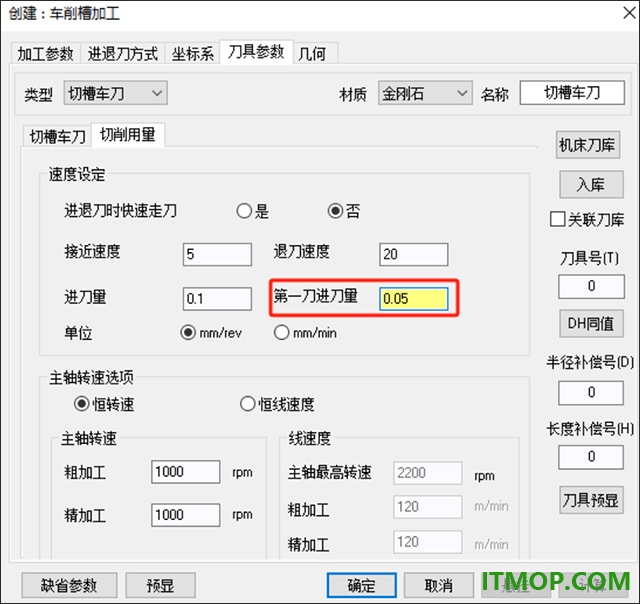

三、优化车削槽加工进刀量控制

优化车削槽第一刀进刀参数单独控制及后置处理。改善车削槽加工第一刀加工工况。

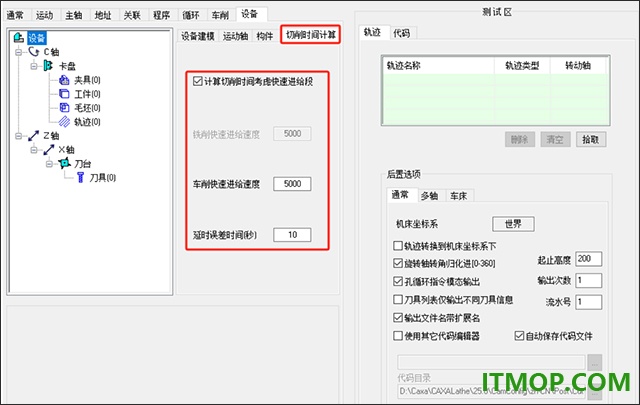

四、优化模拟加工时间，更接近实际加工时间

根据加工参数、机床参数及辅助时间，使模拟加工时间更接近实际加工时间，用于企业工时核算。

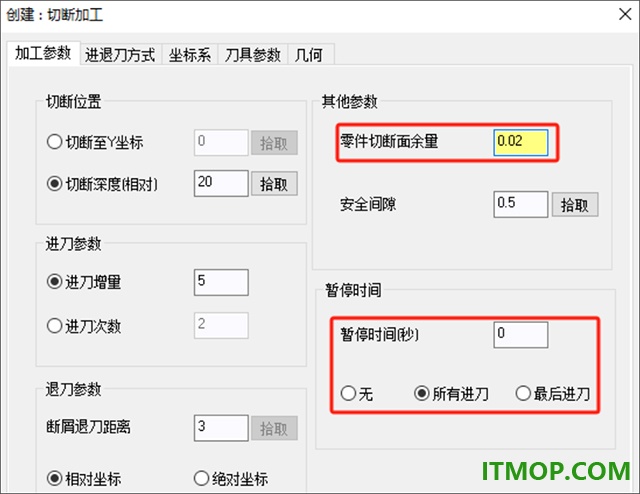

五、优化切断加工参数设置

优化切断加工参数设置，支持相关参数后置输出，保证切断过程安全性。

软件特色

1、粗加工参数：加工精度0.1、平移步距3、底面余量0.5、切深行距5、左侧余量0.5、右侧余量0.5。

2、精加工参数：加工精度0.01、切削行数1、底面余量0、切削行距2、末行刀次1 退刀距离6。

3、附加的选项内容：反向走刀、刀具只能下切、粗加工时修轮廓。

4、车螺纹加工，可以在软件上设置螺纹类型，设置外螺纹、内螺纹、端面。

5、螺纹节距：恒节距、等槽宽变牙宽、等牙宽变槽宽，可以自定义节距参数，设置节距增量。

6、支持输出C轴代码，在软件上编辑各种加工方式，以后可以将加工代码输出。

7、螺纹加工参数：精加工重复次数、最小切削深度(dmin)、刀尖角度、轴向退尾量。

8、刀具参数设置：刀柄长度L、刀柄宽度W、刀刃长度N、刀尖宽度B、刀具角度A。

安装方法

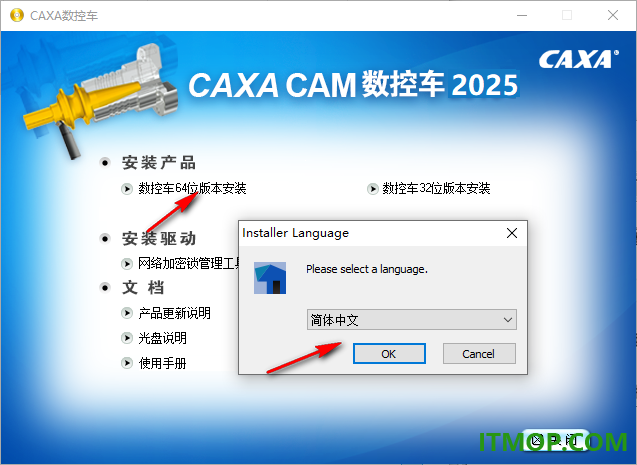

1、启动安装程序，显示多个选项内容，直接点击：数控车64位版本安装。

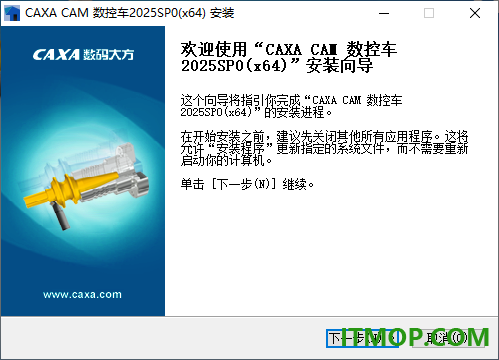

2、如图所示，弹出软件的安装引导工具，一直点击下一步。

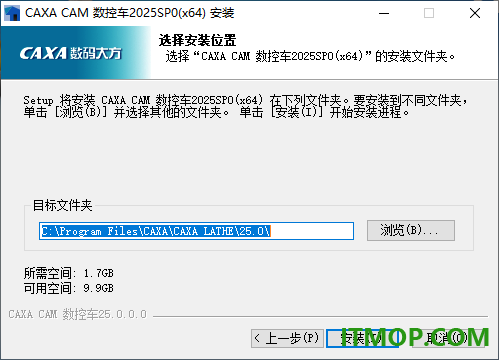

3、默认软件的安装地址，点击开始安装。

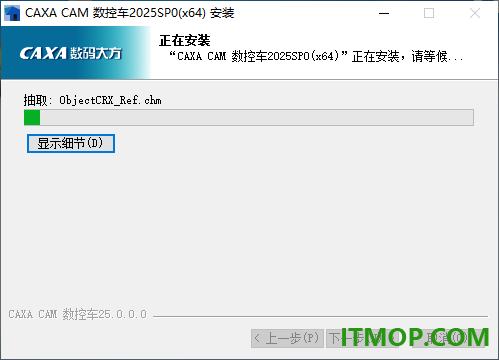

4、显示caxa cam数控车2025官方版的安装过程，等待数据写入到电脑。

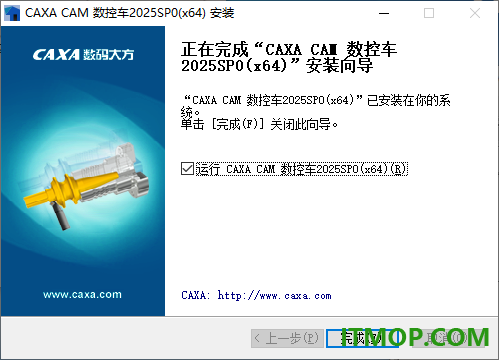

5、可以直接勾选“运行caxa cam数控车2025官方版”，点击完成。

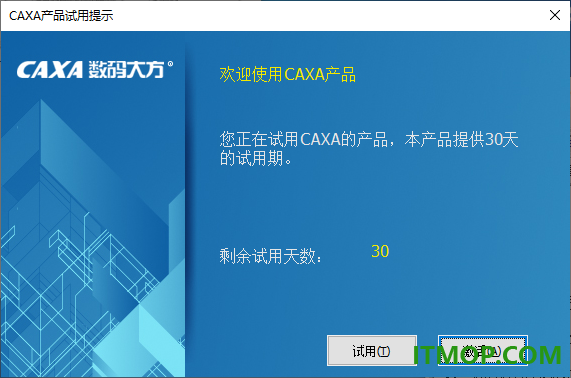

6、caxa cam数控车2025官方版是可以试用的，直接试用一个月。

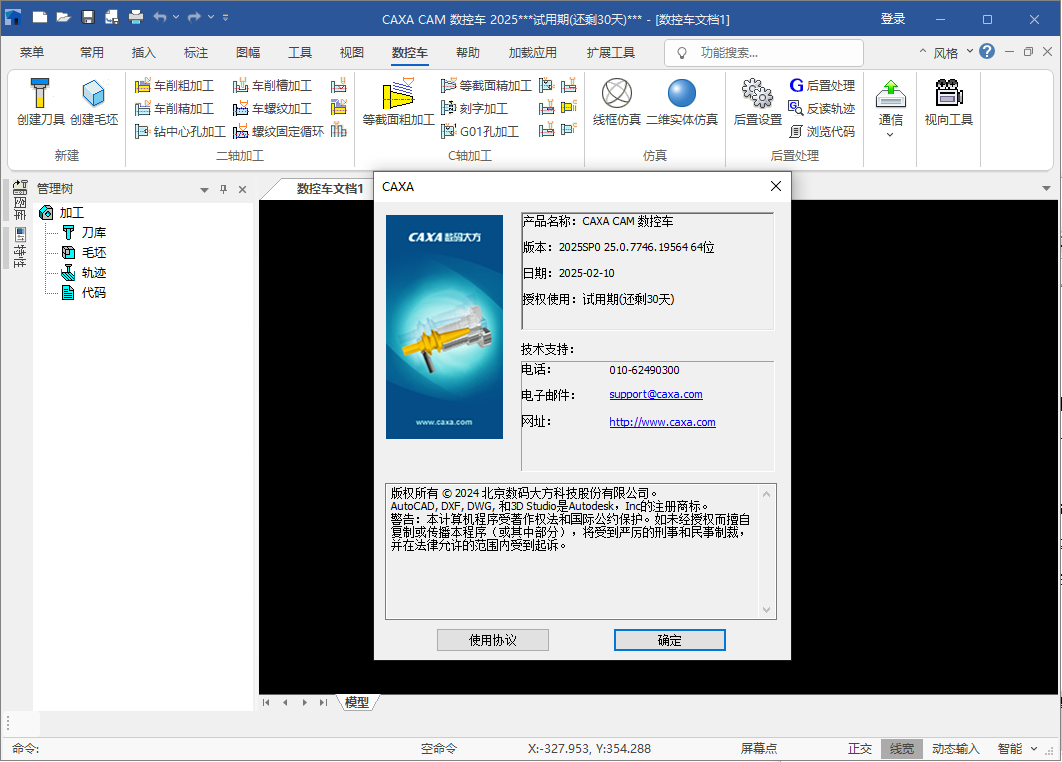

7、caxa cam数控车2025官方版界面如图所示，点击顶部的“数控车”功能就可以显示很多加工方案。

官方教程

一、端面区域粗加工

此功能在轴的端面上进行平面区域粗加工，以完成端面形状的开粗。

操作步骤：

1. 在菜单区中的“数控车”子菜单区中选取“端面区域粗加工”

菜单项，系统弹出加工参数表，如下图所示。接着按加工要求确定其它各加工参数

2. 确定区域参数页中的起始点是否使用，如果使用需要输入起始点坐标或者拾取起始点。

3. 在连接参数页中决定连接方式、下刀方式、空切区域、空切距离和光滑设置。

4. 确定轨迹变换页中的平移旋转是否使用，如果使用需要限定平移旋转参数。

5. 需要拾取加工区域，确定加工区域类型，并且根据需求来确定是否添加避让区域。

完成上述步骤后即可生成加工轨迹。在“数控车”菜单区中选取“后置处理”功能项，拾取刚生成的刀具轨迹，即可生成加工指令。

加工参数

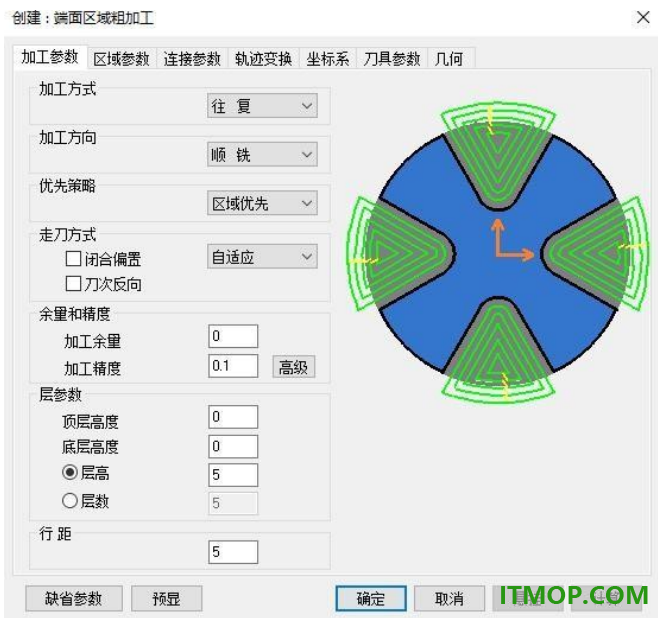

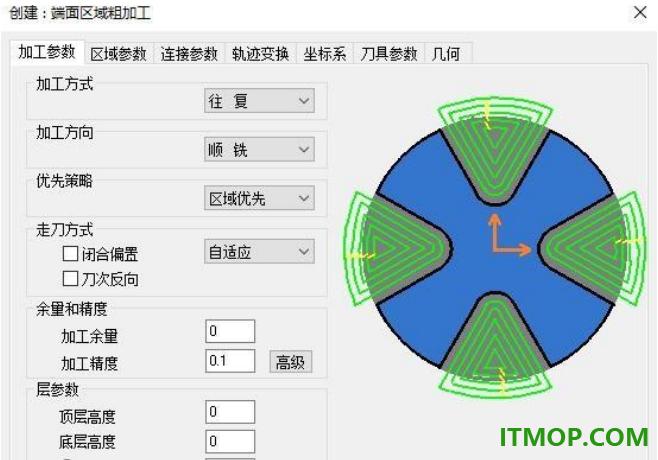

点击对话框中的“加工参数”标签即进入加工参数表。加工参数表主要用于对端面区域粗加工中的加工方式、加工方向、优先策略、走刀方式、余量和精度、层参数、行距等参数进行限定。 如下图为自适应走刀方式的界面。

各加工参数含义说明如下：

加工方式： 可以选择加工的方式是单向加工还是往复加工。

加工方向： 可以选择加工的方向是顺铣还是逆铣。

优先策略： 可以选择加工的优先级是区域优先还是层优先。

走刀方式：

走刀方式：

可以选择自适应、行切或环切。自适应是交给系统判断自动选择适合的走刀方式，行切是按行走刀，环切是环状走刀。

闭合偏置： 确定是否使用闭合偏置功能，如果需要则勾选屆

刀次反向： 改变刀次方向，由内至外加工改为由外至内加工，或者由外至内加工改为由内至外加工。

余量和精度：

加工余量： 加工的区域与外轮廓之间的距离是加工余量。

加工精度： 决定加工的精度，数值越小，加工精度越高。

高级： 点击高级可以进入加工精度详细设置页面，可以选择输出类型为拟合圆弧和点分布或高曲面质量。

层参数：

顶层高度： 加工区域的顶层高度。

底层高度： 加工区域的底层高度。

层高： 层高和层数只能选一个，如果选择层高，那么层数未知，层数=(顶层高度-底层高度)/层高。层数：层高和层数只能选一个，如果选择层数，那么层高未知，层高=(顶层高度-底层高度)/层数。

行距： 每一行加工与周围行的距离，并且行距不能大于直径，否则区域加工不完全，有些区域加工不到。

区域参数

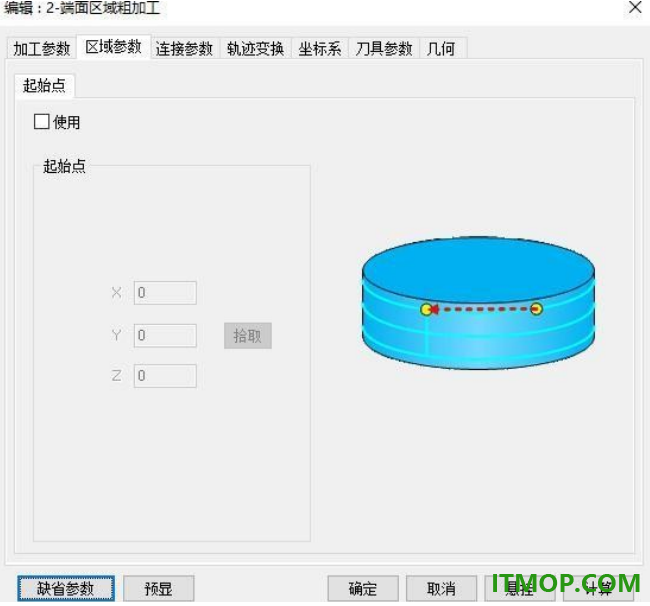

点击对话框中的“区域参数”标签即进入区域参数参数表。该参数表用于对加工中的区域参数进行设定。如下图所示。

起始点

端面区域粗加工的区域参数页中只有起始点页，点击使用则可以对起始点的值进行限定或者拾取起始点。

更新日志

CAXA数控车2025SP0更新记录

版本：2025SP0(2025/02/10)

1．修复了2024SP0版本中存在的部分错误。
