caxa cam数控车2024官方版

caxa cam数控车2024官方版提供零件加工功能，可以在软件上设置CAM数控加工方案，设计完毕的零件就可以在这款软件编辑加工参数，可以在软件设置零件参数，可以设置刀具参数，可以设置车销加工方案，可以设置铣方案，可以设置钻孔方案，零件的很多加工方式都是可以在这款软件编辑的，官方提供了常用的C轴加工功能，支持等截面精加工、孔加工、刻字加工、单刀次键槽加工、G01孔加工、埋入式键槽加工，每个用户都可以在软件上新建一个数控加工方案，将详细的加工数据输入到软件，以后可以输出数控代码。

2024SP0新增功能

一、数控车CAD平台升级到电子图板2024

数控车2024版本基于电子图板2024平台，将电子图板新增功能合并到数控车中。

提升了特定场景下裁剪操作的效率；删除重线功能增强；多圆角功能增强；多倒角功能增强；交点打断功能增强；多段线合并功能增强等。

二、动态车削功能

新增高效车削粗加工动态车削策略，充分利用机床和刀具性能，提高车削加工效率。

三、新增切断策略

增加切断轨迹编程，通过拾取点位置自动生成切断的程序，可设置进刀增量，断屑退刀距离等

四、编译英文版安装包

数控车2024提供英文版本安装包

五、优化C轴刻字加工

优化C轴刻字加工功能。

六、优化螺纹加工

优化螺纹加工C轴输出功能

七、优化车削槽加工第一次进刀单独控制降速

加工方向为“纵深”和“横向”时均可实现第一次进刀控制降速。

八、优化车削槽加工，槽三面余量单独控制

优化车削槽加工参数中粗加工参数与精加工参数中的 “底面余量”“左侧余量”“右侧余量”控制，实现槽加工三个面单独设置余量。

软件特色

1、孔加工类型，官方提供三种加工类型，可以选择钻孔、攻丝、镗孔，可以选择不同的模式处理毛坯。

2、案例图查看，在编辑加工参数的时候可以在软件界面查看很多案例图。

3、支持详细参数设置，孔加工可以自定义设置下刀增量1、安全间隙3、暂停时间1、轴向进退刀Z值(绝对) 20。

4、空切区域设置，可以在软件上设置圆柱面的空切区域，自定义设置起始高度、安全高度。

5、道具类型设置，可以在软件上选择钻头、丝锥、铰刀三种刀具对孔加工。

6、孔几何参数设置，可以在软件编辑孔点列表，将需要钻孔的位置输入到参加界面。

7、单刀次键槽加工功能，软件提供大量加工参数编辑，还可以设置加工坐标系，设置刀具参数。

8、支持键槽形状：起点轴向坐标=-10、终点轴向坐标=-30、键槽宽度=4、外圆直径=50。

9、刀次键槽加工参数：单层切深2、轴向退刀位置10，使用给出的案例数值进行修改。

10、绕乙轴圆周阵列：阵列个数1、起始角度0、旋转角度：等分90。

安装方法

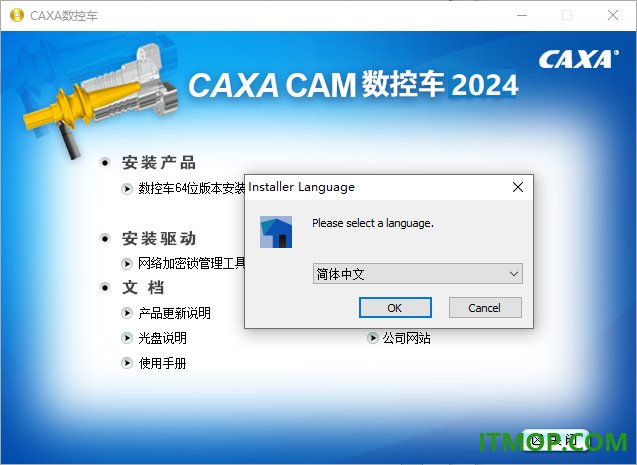

1、将caxacam数控车2024安装到电脑，点击64位程序安装。

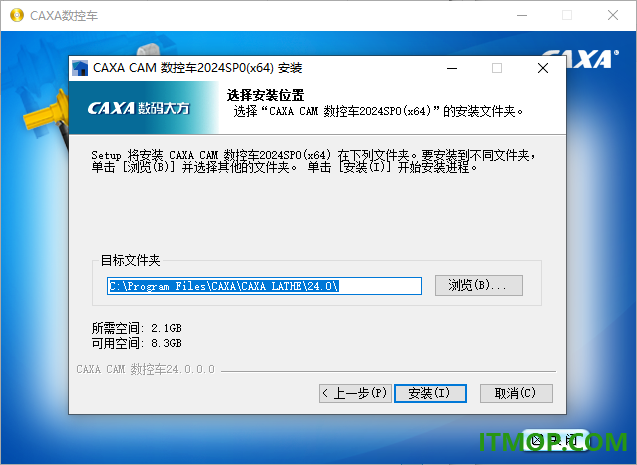

2、设置软件的安装地址，可以自由修改到其他分区安装。

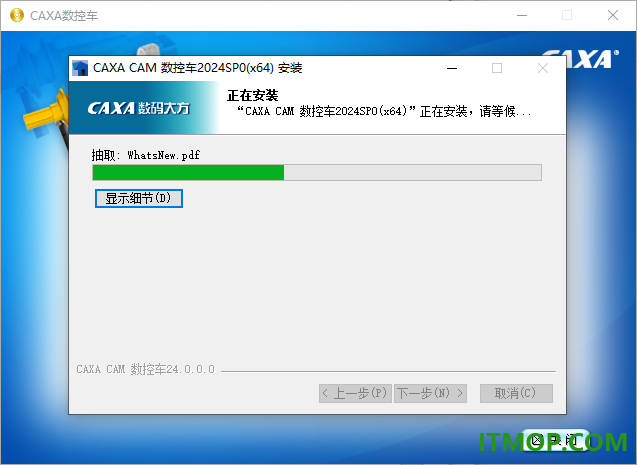

3、显示安装的过程，一分钟左右就可以安装完毕。

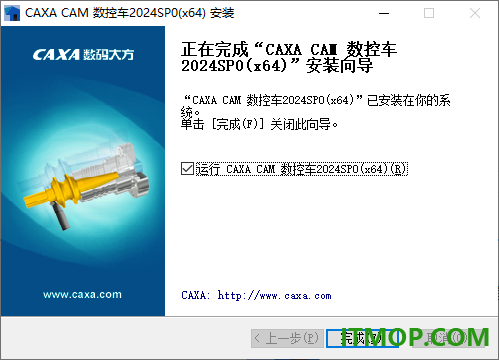

4、现在caxa cam数控车2024官方版电脑版已经安装结束，可以打开软件使用。

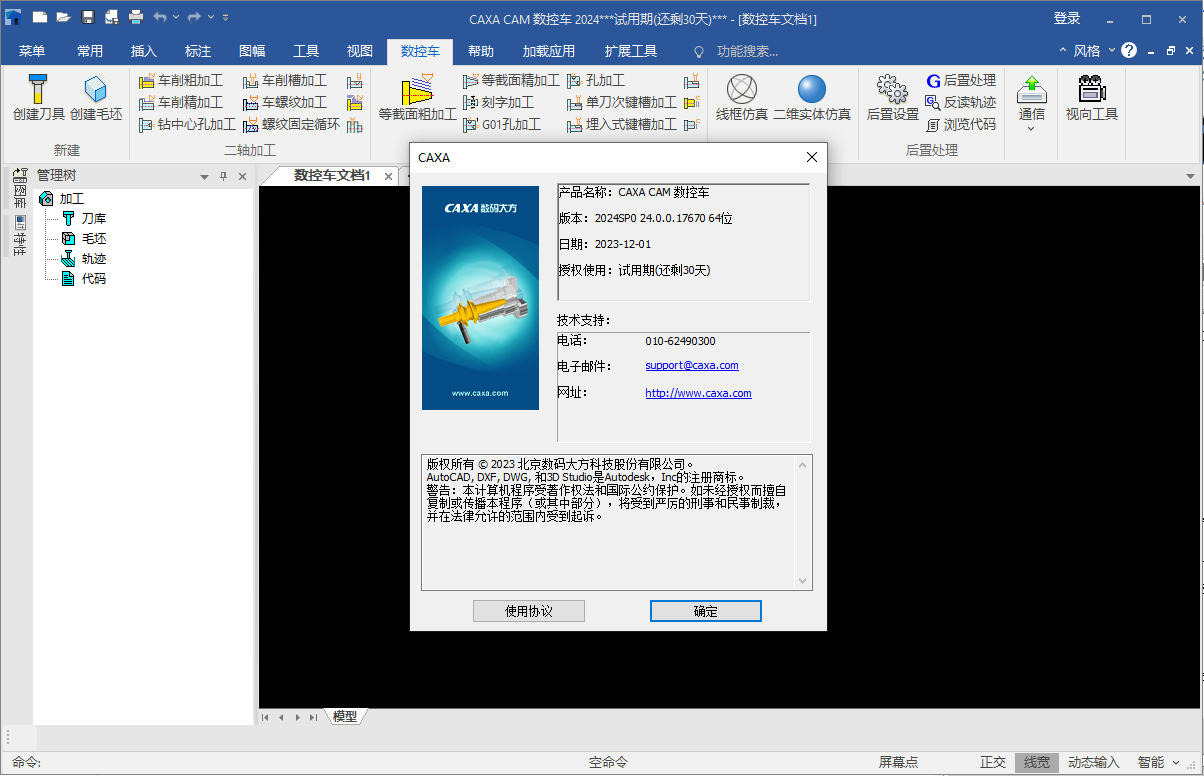

5、软件界面如图所示，在顶部菜单找到“数控车”这样就可以开始编辑加工方案。

官方教程

一、 刀具参数

端面轮廓精加工包含三种刀具：立铣刀、圆角铣刀、球头铣刀。默认刀具为立铣刀

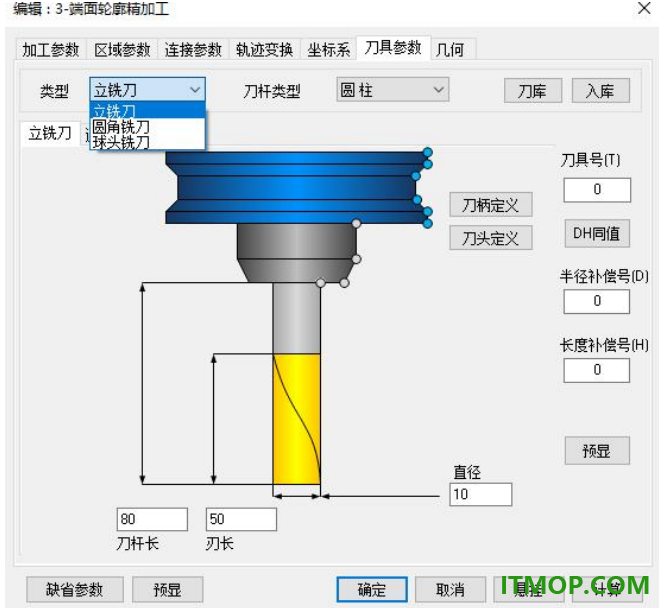

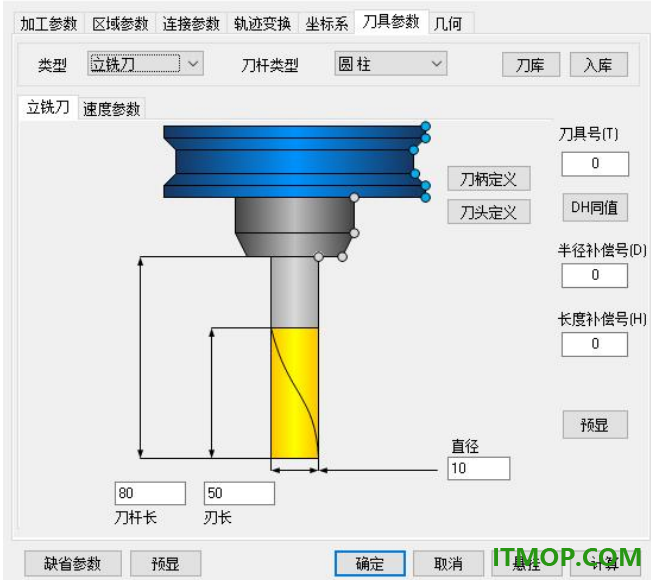

立铣刀

点击“刀具参数”标签并选择类型为"立铣刀"可进入立铣刀参数设置页。该页用于对加工中所用的刀具参数进行设置。具体参数说明请参“刀库与刀具”中的说明。

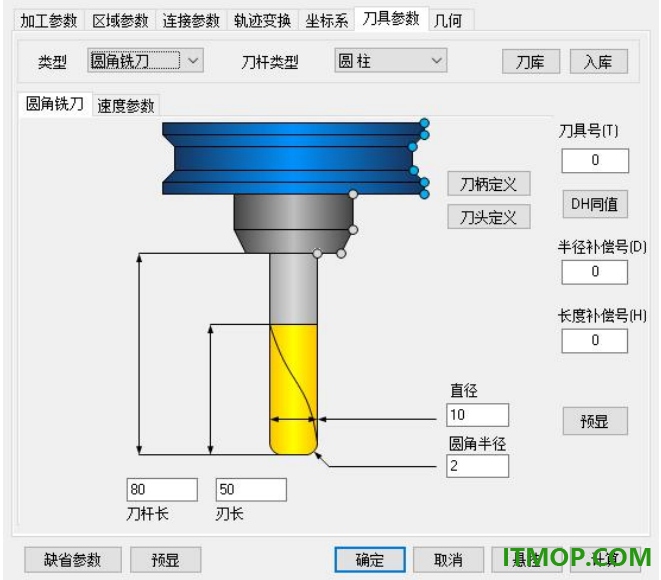

圆角铣刀

点击“刀具参数”标签并选择类型为"圆角铣刀"可进入圆角铣刀参数设置页。该页用于对加工中所用的刀具参数进行设置。

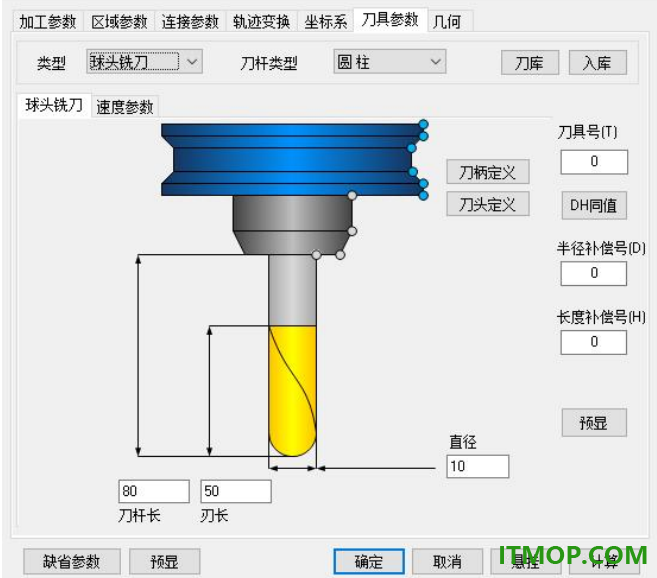

球头铣刀

点击“刀具参数”标签并选择类型为"球头铣刀"可进入球头铣刀参数设置页。该页用于对加工中所用的刀具参数进行设置。

二、 端面轮廓精加工实例

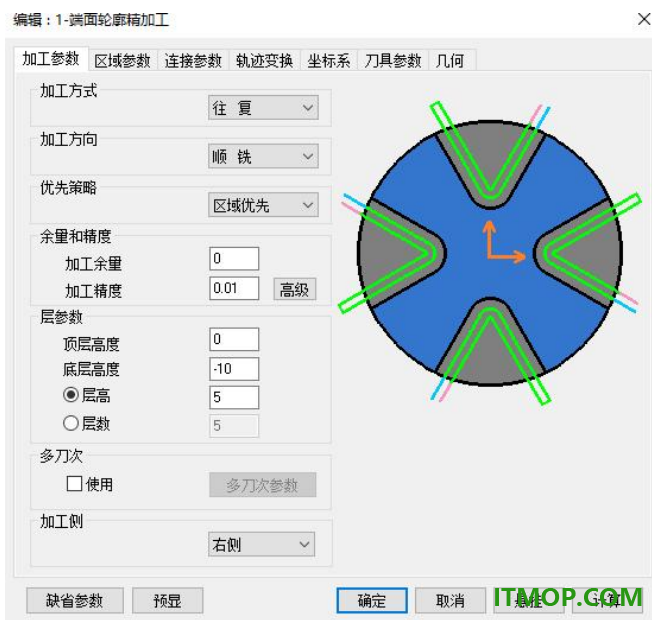

1.如下图所示，将端面区域粗加工的加工参数、区域参数、连接参数、轨迹变换等页限定好后，再点击几何页并拾取轮

廓曲线就可以生成实例。

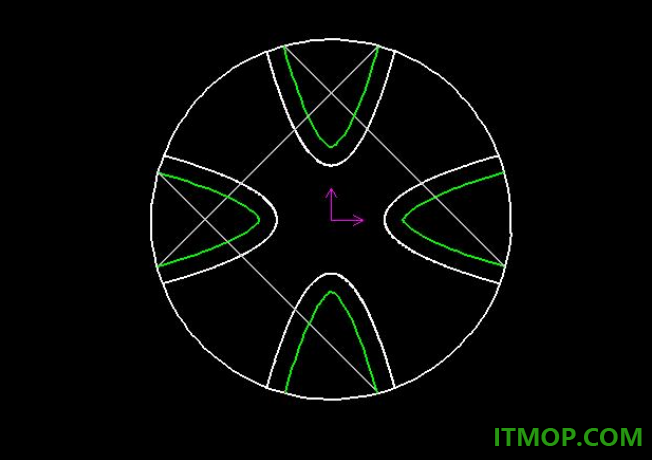

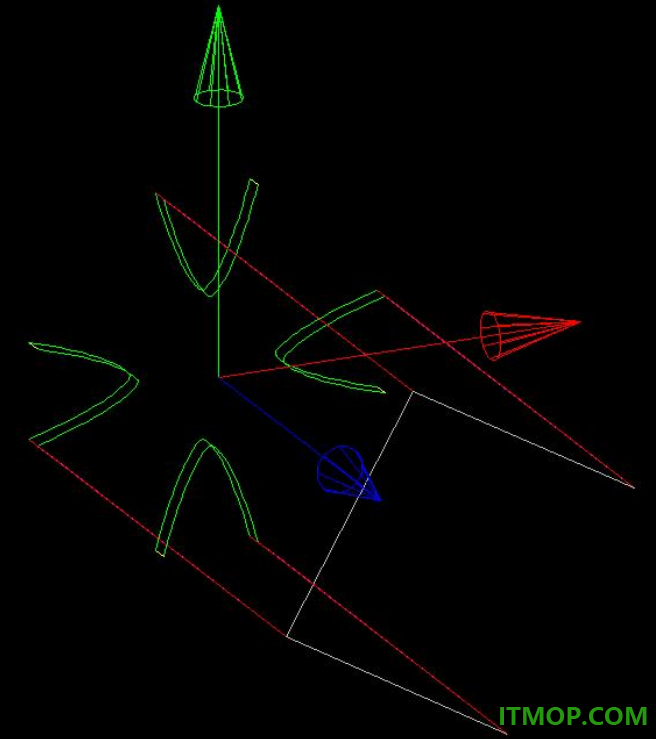

2.如下图所示为拾取轮廓曲线并且进行旋转拷贝后的轨迹。

点击视向工具，更改视向为XYZ向。

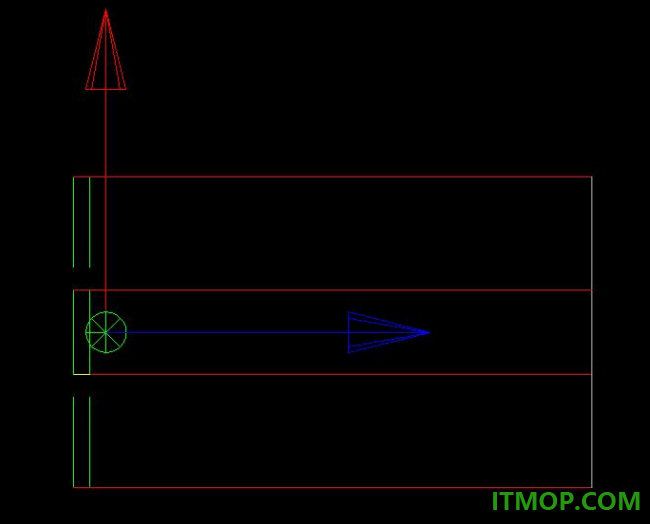

点击视向工具，更改视向为ZOX正向。

三、轨迹编辑

对生成的轨迹不满意时可以用参数修改功能对轨迹的各种参数进行修改，以生成新的加工轨迹。操作步骤

在绘图区左侧的管理树中，双击轨迹下的加工参数节点，将弹出该轨迹的参数表供用户修改。参数修改完毕选取“确定”按钮，即依据新的参数重新生成该轨迹。

轮廓拾取工具

由于在生成轨迹时经常需要拾取轮廓，在此对轮廓拾取方式作一专门介绍。

轮廓拾取工具提供三种拾取方式：单个拾取，链拾取和限制链拾取。其中：

“单个拾取”需用户挨个拾取需批量处理的各条曲线。适合于曲线条数不多且不适合于"链拾取"的情形.

“链拾取”需用户指定起始曲线及链搜索方向，系统按起始曲线及搜索方向自动寻找所有首尾搭接的曲线。适合于需批量处理的曲线数目较大且无两根以上曲线搭接在一起的情形。

“限制链拾取”需用户指定起始曲线、搜索方向和限制曲线，系统按起始曲线及搜索方向自动寻找首尾搭接的曲线至指定的限制曲线。适用于避开有两根以上曲线搭接在一起的情形，以正确地拾取所需要的曲线。

更新日志

CAXA数控车2024SP0更新记录

版本：2024SP0(2024/03/14)

1．修复了2023SP0版本中存在的部分错误。

2．增加二轴动态车削加工；增加二轴切断加工等。
