caxa cam数控车2022官方版

caxa cam数控车2023官方版提供提供CAM数控编程功能，可以通过这款软件编辑零件的加工方式，软件提供很多刀具，可以在软件创建轮廓车刀、切槽车刀、螺纹车刀、丝锥、铰刀、钻头，不同零件可以使用不同的刀具进行处理，软件提供很多轨迹功能，可以在数控车菜单中找到很多加工轨迹创建方式，支持生成一段钻中心孔轨迹，支持生成一段等截面粗加工轨迹，支持生成一段等截面精加工轨迹，轨迹内容可以在软件直接显示，还可以在软件中进行CAM加工仿真功能，可以选择线框仿真，可以选择二维实体仿真，需要caxa cam数控车2023的朋友就下载吧。

caxacam数控车2022sp0新增功能

1、创建刀具： 添加丝锥 和铰刀；

2、新增加 “创建毛坯”功能；

3、车削粗加工，几何里的毛坯原来选择毛坯轮廓，现在选择毛坯对象。

4、新增加 "孔加工“功能。

5、G01孔加工： 径向和端面钻孔集成在一个功能里。

6、G01孔加工：添加“空切区域”子页。

7、单刀次键槽加工： 添加“空切区域”子页。

8、后置设置对话框：“机床”子页改“设备”子页。

9、后置设置对话框：设备配置里添加了 “车铣复合机床_7X_C_XYZB_C1Z1"。

10、后置处理对话框：后置选项--车床子页，添加”副主轴轨迹“列表。

11、后置处理对话框：后置选项--车床子页，添加极坐标编程。

12、轨迹树： 添加”毛坯“节点和相关的右键菜单。

软件特色

1、视向工具:从不同的视向来观察轨迹，可以在软件上查看加工轨迹内容。

2、发送：向机床发送G代码，可以使用多种不同通信方式连接到设备。

3、后置处理：选中轨迹并生成相应的G代码，可以在软件上测试你的代码。

4、反读轨迹：读取G代码文件并重新生成轨迹，随时在软件上显示新的轨迹。

5、浏览代码：在记事本中查看已生成的加工代码文件，分析代码是否正确。

6、构件：添加构件节点、添加刀具节点、添加主轴节点、添加刀台节点、添加工作台节点。

7、车销速度设置：恒线速度代码G96、恒线速度取消代码G97、每分进给代码G98 每转进给代码G99。

8、螺纹设置：车恒节距螺纹代码G32、车增节距螺纹代码G34、恒节距螺纹节距地址F。

9、铣削模式设置：开启铣削模式代码M21、铣刀正转代码M13、铣刀停转代码M15。

安装方法

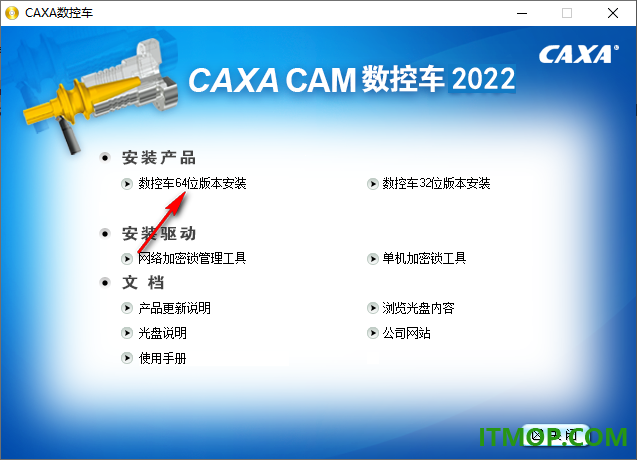

1、启动AutoRun.exe就可以点击主程序安装，弹出安装的提示。

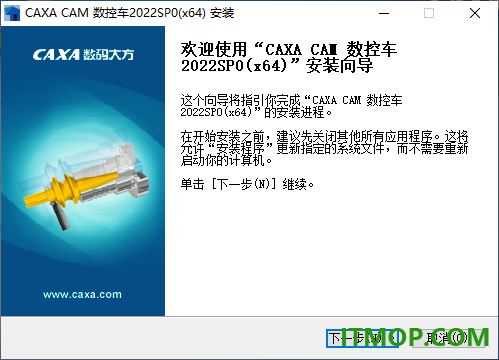

2、这里是软件的安装引导界面，点击下一步开始安装caxa cam数控车2022。

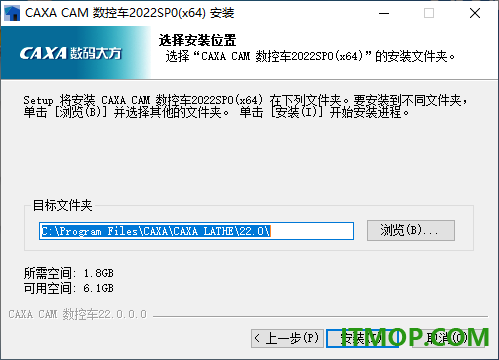

3、设置软件的安装地址，可以直接安装在C盘，点击安装。

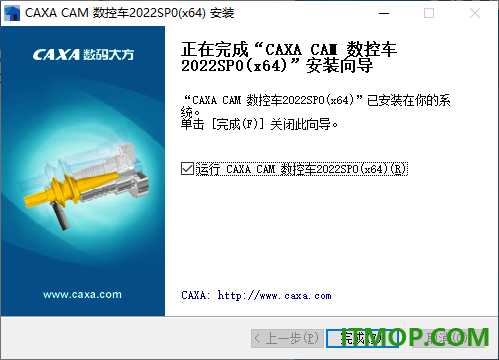

4、caxa cam数控车2022已经安装结束，点击完成就可以启动软件。

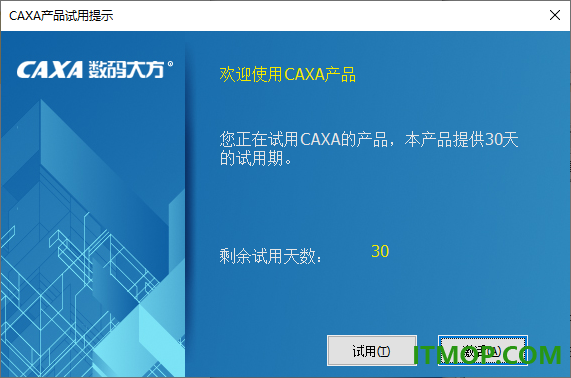

5、caxa cam数控车2022提供试用功能，点击试用就可以启动软件。

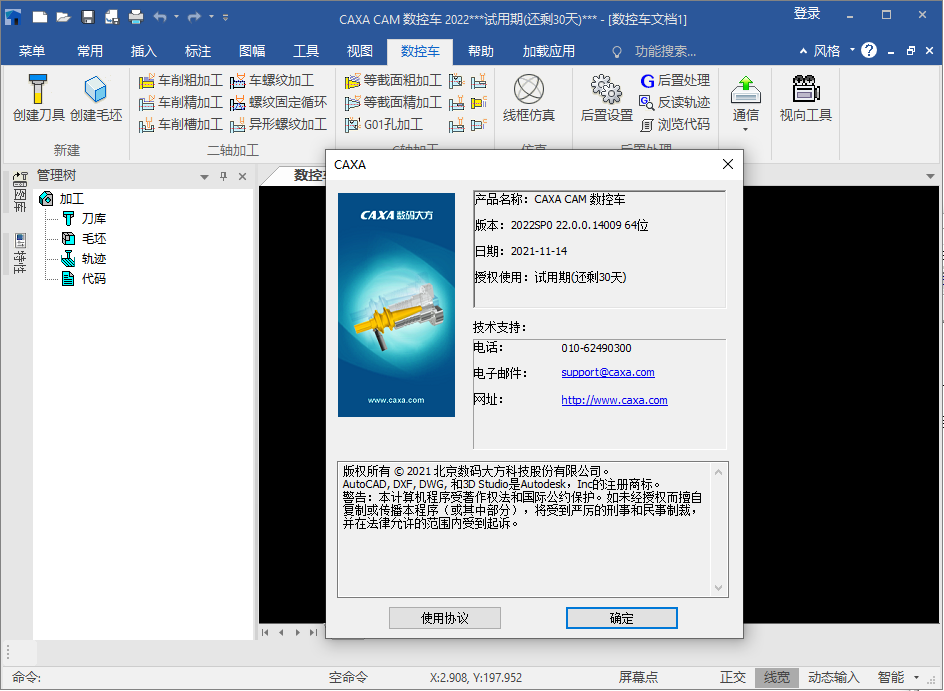

6、如图所示，顶部菜单显示非常多的功能，可以创建刀具，可以创建毛坯。

官方教程

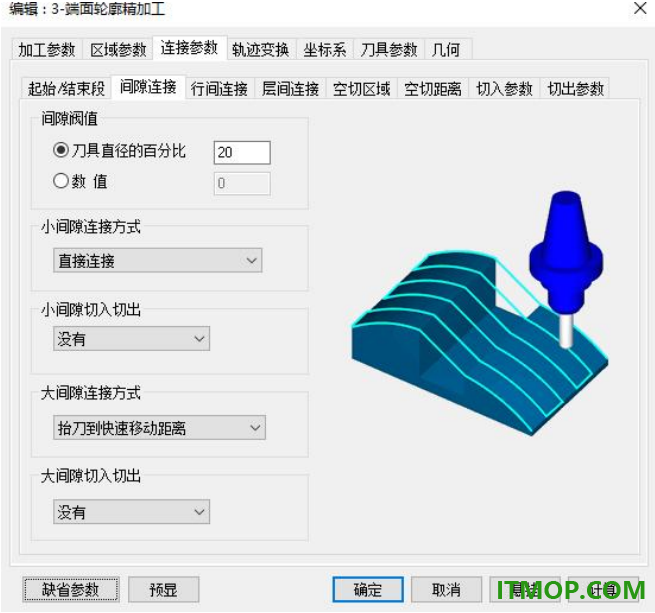

一、 间隙连接

点击对话框中的“连接参数”标签即进入连接参数参数表，点击间隙连接页。

各加工参数含义说明如下：

间隙阀值：

刀具直径的百分比： 如果不直接输入间隙阀值的数值，可以使用刀具直径的百分比，即间隙阀值/刀具直径。数值：

如果不使用刀具直径的百分比，则可以直接输入间隙阀值的数值。

小间隙连接方式： 可以更改小间隙的连接方式。

小间隙切入切出： 可以更改小间隙的切入切出方式。

大间隙连接方式： 可以更改大间隙的连接方式。

大间隙切入切出： 可以更改大间隙的切入切出方式。

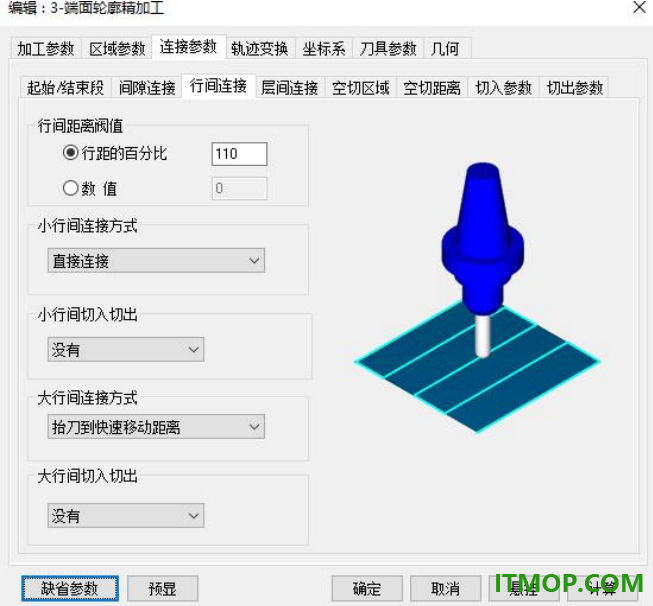

二、行间连接

点击对话框中的“连接参数”标签即进入连接参数参数表，点击行间连接页。

各加工参数含义说明如下：

行间距离阀值：

刀具直径的百分比： 如果不直接输入行间距离的数值，可以输入行距的百分比来限定。

数值： 可以直接输入行间距离阀值。

小行间连接方式： 可以更改小行间的连接方式。

小行间切入切出： 可以更改小行间的切入切出方式。

大行间连接方式： 可以更改大行间的连接方式。

大行间切入切出： 可以更改大行间的切入切出方式。

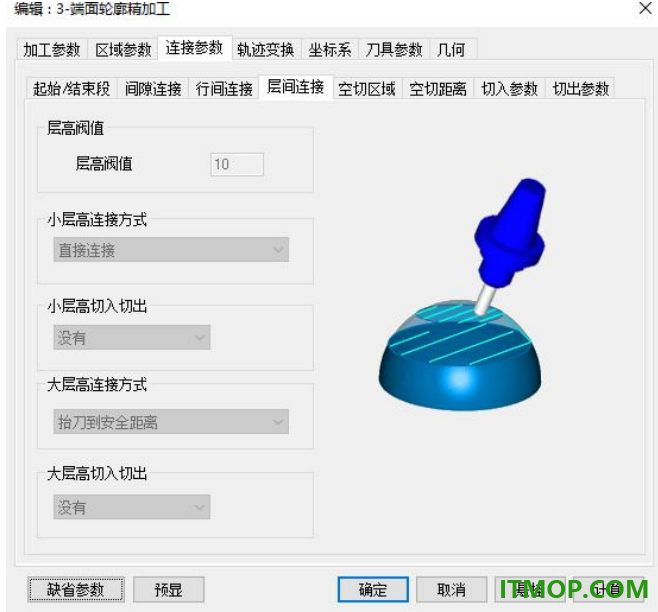

三、层间连接

点击对话框中的“连接参数”标签即进入连接参数参数表，点击层间连接页。

各加工参数含义说明如下：

层高阀值： 行间连接的层高数值。

小层高连接方式： 可以更改小层高的连接方式。

小层高切入切出： 可以更改小层高的切入切出方式

大层高连接方式： 可以更改大层高的连接方式。

大层高切入切出： 可以更改大层高的切入切出方式。

四、空切区域

点击对话框中的“连接参数”标签即进入连接参数参数表，点击空切区域页。

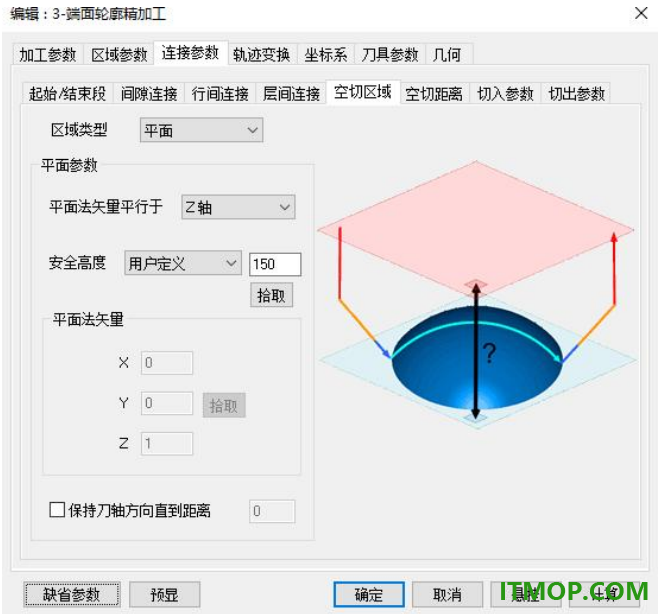

1.平面空切区域

各加工参数含义说明如下：

区域类型： 可以在这里更改空切区域的区域类型。

平面参数：

平面法矢量平行轴： 确定平面空切区域的法矢量。

安全高度： 平面空切区域时的安全高度，可以拾取也可以输入。

平面法矢量： 当上面选择用户自定平面法矢量时，可以输入也可以拾取来获得平面法矢量。保持刀轴方向直到距离： 输入数值可以保持刀轴的方向直到输入的距离为止。

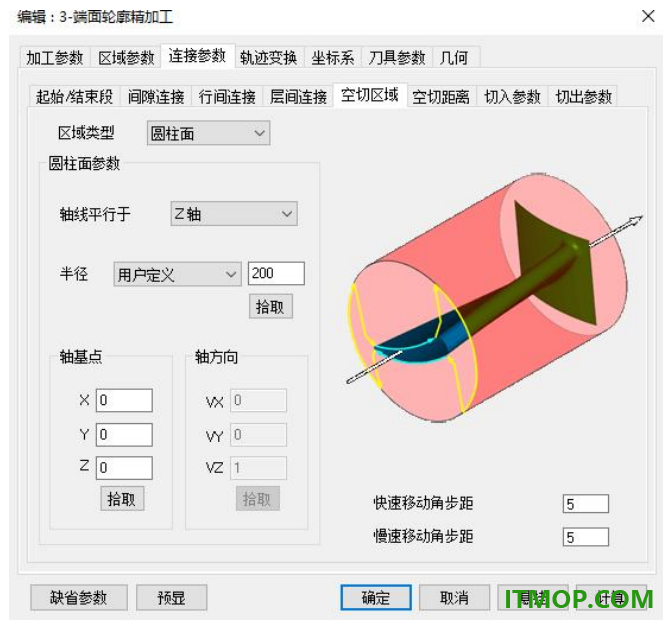

2.圆柱面空切区域

各加工参数含义说明如下：

区域类型： 可以在这里更改空切区域的区域类型。

圆柱面参数：

轴线平行于： 确定圆柱面空切区域轴线所在直线。

半径： 圆柱体的半径，可以输入或拾取，也可以由系统自动确定。

轴基点： 确定圆柱体轴线的轴基点，可以拾取或输入。

轴方向： 确定圆柱体轴的方向，可以输入也可以拾取。

快速移动角步距： 空切快速移动时候的角步距。

慢速移动角步距： 空切慢速移动时候的角步距。

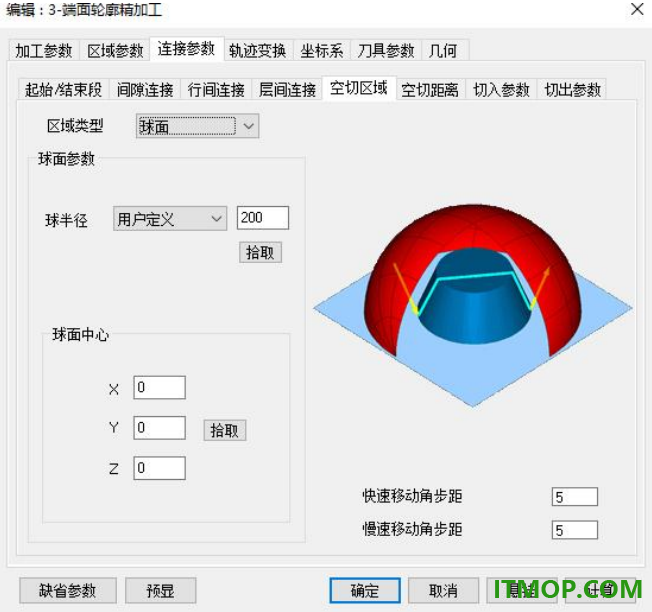

3.球面空切区域

各加工参数含义说明如下：

区域类型： 可以在这里更改空切区域的区域类型。

球面参数：

球半径： 球面空切区域的半径，可以输入或拾取，也可以由系统自动确定。球

面中心： 球面空切区域的中心，可以输入或拾取。

快速移动角步距： 空切快速移动时候的角步距。

慢速移动角步距： 空切慢速移动时候的角步距。

更新日志

CAXA数控车2022SP0更新记录

版本：2022SP0(2022/05/20)

1．修复了2020SP2版本中存在的部分错误。

2．增加了毛坯对象，粗加工功能中不再拾取毛坯轮廓，改成拾取毛坯对象。
