caxa cam制造工程师2024

caxa cam制造工程师2024提供很多实体零件设计和加工功能，在主页菜单就可以新建制造环境，可以在三维场景中编辑新的零件，可以在这款软件制作轴承模型，可以制作齿轮模型，可以制作电机模型，可以制作其他机械电子零件的模型，如果你需要设计新的3D实体模型，可以借助这款软件的三维曲线和曲面功能开始创建模型，也可以在软件上新建加工方式，官方提供车削精加工、车螺纹加工、螺纹固定循环、异形螺纹加工、等截面粗加工、等截面精加工等功能，在“制造”菜单上就可以找到几十种加工类型，满足大部分用户加工零件的需求。

caxa cam制造工程师2024新版功能

1、优化四轴柱面曲线加工下刀方式

四轴柱面曲线加工，允许多轮廓加工；下刀方式支持圆弧渐切下刀，支持水平与垂直圆弧接近/返回。

2、型腔区域粗加工功能

支持四轴后置代码输出

3、数控车 C 轴功能移植

数控车 C 轴功能移植

4、切削参数优

加工策略速度参数优化，将切入、切出(粉色、蓝色)速度与连接速度(黄线)分开控制

5、后置代码保存优化

后置代码增加自动保存代码功能，可自定义代码存储路径

6、优化轮廓曲线拾取

两轴刀路智能选择，支持链拾取和限制链拾取，二维提供框选，避免一根一根线去点选，提高编程效率

7、优化孔加工交互

孔加工，增加孔起始和结束拾取功能，不用人工计算深度

8、优化孔特征识

优化沉头孔特征识别，圆心相同位置时只生成一个钻孔轨迹

9、优化管理树轨迹节点操作

双击轨迹名称直接打开编辑对话框，里面的子项双击打开相应的页面

10、优化常用加工策略余量设置

平面轮廓精加工 1/平面区域粗加工 1 增加径轴向余量设置

软件特色

1、支持多种图形素材添加，支持部分圆柱体、管状体、T型梁、U 形体。

2、支持孔类的图形添加，支持孔类椭圆柱、孔类多棱体、孔类球体、孔类饼状体。

3、丰富的图素库：关节点、动画、图素、工具、水箱、真实感贴图、纹理、表面光泽、贴图。

4、可以通过这款软件设计钢结构零件，可以在软件上设计螺丝类型、螺母类型。

5、支持钣金设计功能，可以在软件上编辑钣金模型，直接在软件上加工钣金。

6、刀库导入功能，如果你有编辑好的刀具文件，可以将其导入到电脑使用。

7、系统刀库查看，官方提供了389把刀，你可以在软件加载不同的刀具使用。

8、支持旋转类型的刀具，支持车销类型的刀具，可以在软件查看每种刀具的明细内容。

9、可以查看刀具名称、直径、刃长、刀杆长、半径补偿号、长度补偿号、主轴转速、慢速下刀速度、切削速度。

10、提供大量刀具，支持胶圈用铣刀、螺纹铣刀、丝锥、铰刀、T型刀、P型刀、轮廓车刀、切槽车刀。

安装方法

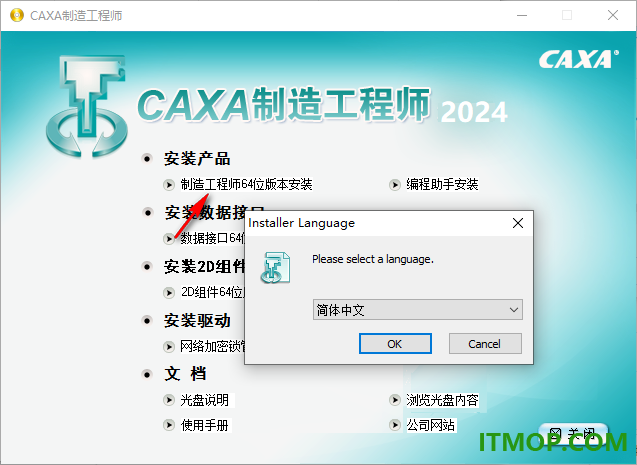

1、将caxa cam制造工程师2024直接安装到电脑，弹出安装引导的界面。

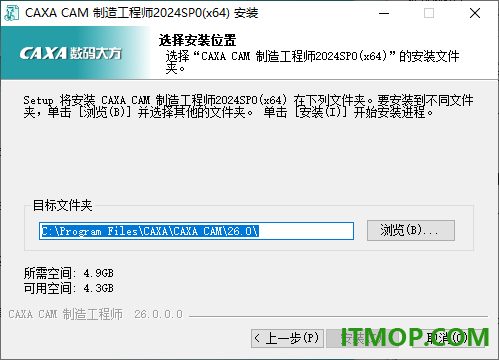

2、为软件设置一个安装地址，点击安装按钮。

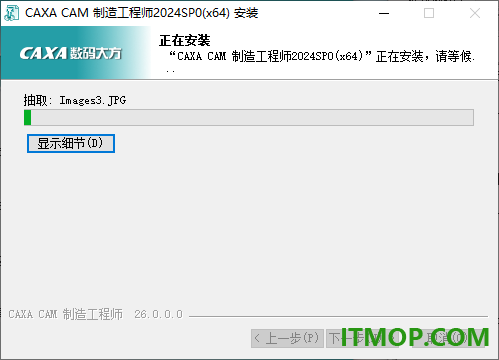

3、已经开始安装软件了，等待几分钟。

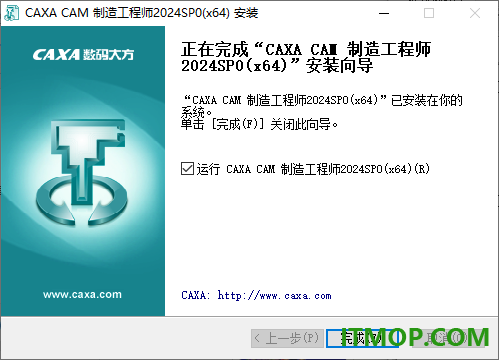

4、caxa cam制造工程师2024已经安装到电脑，点击完成启动软件。

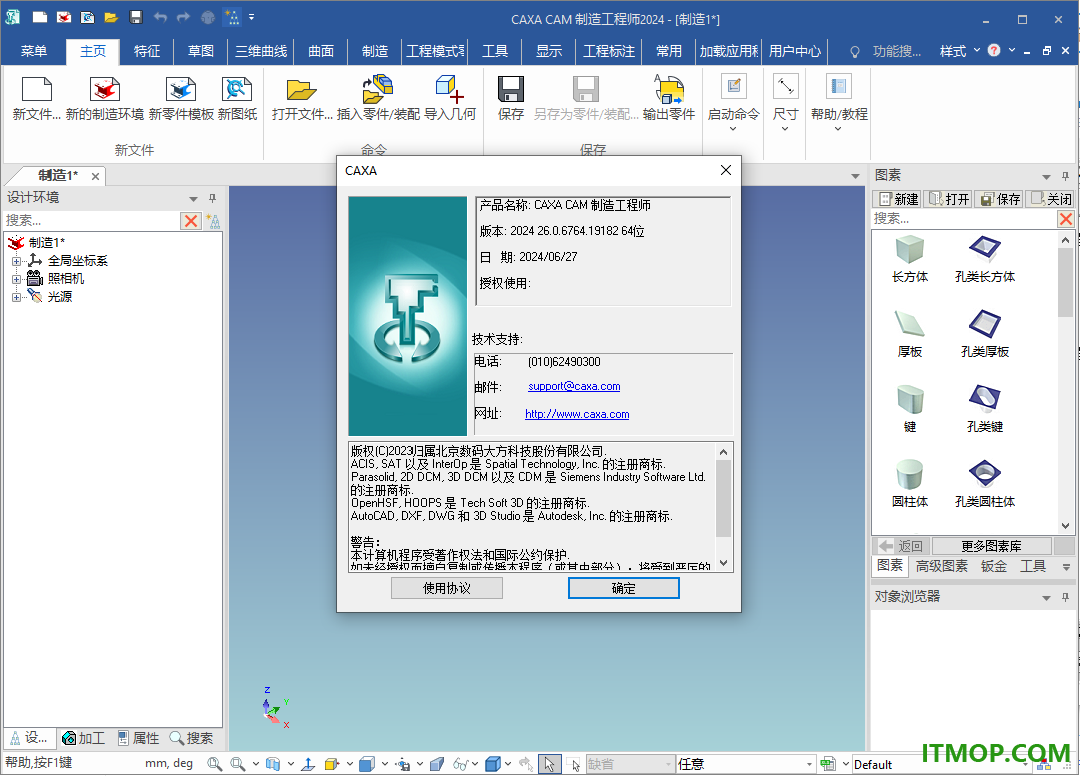

5、caxa cam制造工程师2024界面如图所示，可以在顶部新建零件，新建图纸。

官方教程

一、五轴侧铣加工

五轴侧铣加工是一种使用刀具侧刃加工曲面的方法。由两条拾取的曲线形成的直纹面来确定侧铣面。

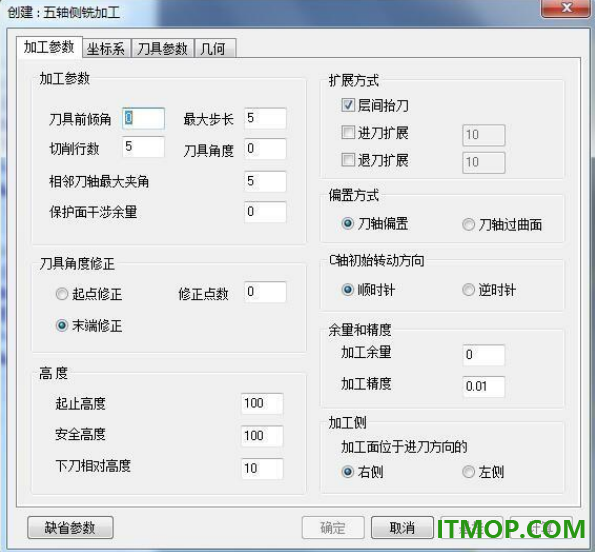

点击“加工”->“多轴”->“五轴侧铣加工”菜单项，弹出如下图所示的对话框。

主要参数介绍：

1. 刀具前倾角：影响刀轴矢量方向。

2. 切削行数：决定侧铣加工轨迹的总行数。

3. 偏置方式：可选刀轴偏置和刀轴过曲面两种方式。当选择刀轴偏置时，加工轨迹会位于侧铣面的左侧或右侧，由加工侧参数决定；当选择刀轴过曲面时，加工轨迹会位于侧铣面上。

4. 加工侧：当偏置方式选择刀轴偏置时，决定加工轨迹位于侧铣面的左侧还是右侧。

二、五轴侧铣加工2

和五轴侧铣加工一样，五轴侧铣加工2也是一种使用刀具侧刃加工曲面的方法。这种加工方法中，需要直接拾取侧铣面，而不是拾取两条直线来确定侧铣面。

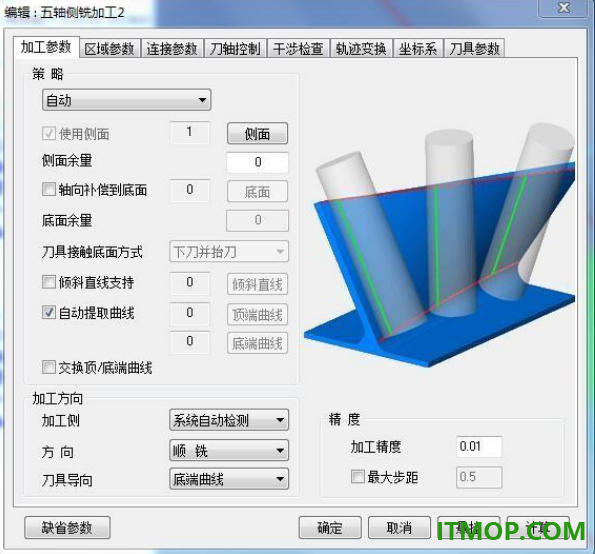

点击“加工”->“多轴”->“五轴侧铣加工2”菜单项，弹出如下图所示的对话框。

主要参数介绍：

1. 侧铣策略：支持按倾斜直线同步、按顶底曲线同步、最短距离、垂直于引导曲线、自动五种侧铣策略。每种策略下，刀轴矢量也会有所不同。

2. 加工侧：可以自行选择左侧、右侧、内侧、外测，也可以选择系统自动检测，此时会根据拾取的侧铣面的方向来判断加工侧。

3. 区域参数中的分行/分层页：设置层数、层间距、每层的行数、行间距等。

需要注意的是，与平行类、限制类五轴加工不同，侧铣加工不提供插铣功能。

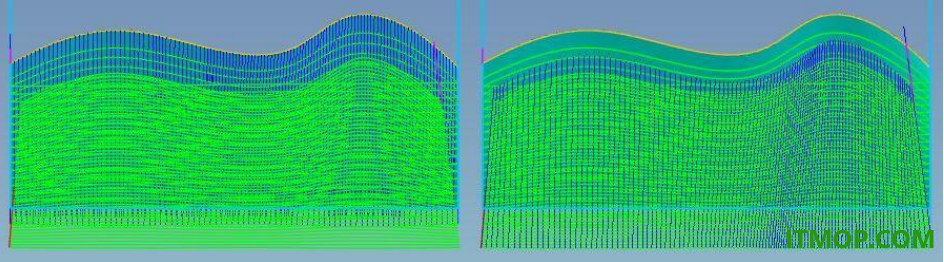

相比于五轴侧铣加工，五轴侧铣加工2更智能，参数设置更偏向于决定轨迹的形状，而非决定轨迹的位置，刀轴矢量上变化也更多。在需要使用侧铣加工功能时，推荐使用五轴侧铣加工2。下图是五轴侧铣加工和五轴侧铣加工2的刀轴矢量对比，左图为五轴侧铣加工，右图为五轴侧铣加工2。

三、叶轮叶片加工功能

叶轮叶片加工是五轴加工的一个常用部分，它们使用五轴限制面加工、五轴侧铣加工的内核，以叶片曲面为限制面/侧面，以叶轮曲面为加工面/底面，并针对叶轮叶片的加工特点进行了特定的参数设置。本节将介绍这些特别定制的五轴加工功能。

叶轮粗加工

最常用的叶轮叶片加工，用于对叶轮表面进行粗加工。

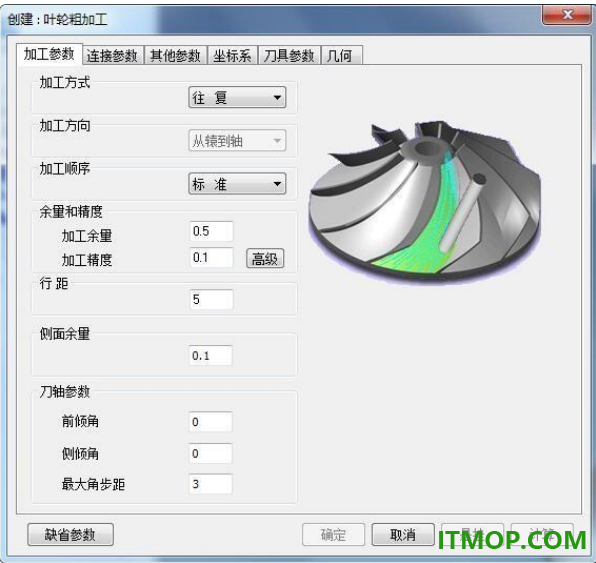

点击“加工”->“多轴”->“叶轮粗加工”菜单项，弹出如下图所示的对话框。

叶轮粗加工使用的是五轴限制面加工内核，区域类型固定设置为填满区域，刀路起始及结束于边界上。刀轴控制固定使用5轴控制策略，基于走刀方向的刀轴倾斜，在每个刀位点处垂直于走刀方向。拾取叶片曲面作为第一、第二限制线，拾取叶轮曲面为加工曲面。

主要参数介绍：

1. 行距：同一层加工轨迹中，相邻的两条轨迹线之间的最大距离。

2. 侧面余量：轨迹线与叶片曲面之间的最小距离。

3. 刀轴参数：定义刀轴倾斜角。

4. 其他参数中的分层页中可以设置分层参数，设置粗加工的层数和层间距。

5. 其他参数中的平移与旋转页中可以设置轨迹的变换参数，便于将加工轨迹从一个叶槽复制到其它叶槽中。
