caxa cam制造工程师2023

caxa cam制造工程师2023sp1官方版提供三维曲线绘图功能，可以在软件上选择直线、矩形、多边形等工具开始绘图，也可以在软件上显示很多修改的方式，支持裁剪曲线，缩放曲线、阵列曲线、移动曲线，让你可以使用曲线快速绘制新的零件，也可以在软件上编辑曲面，支持拉升面、旋转面、提取曲面、实体展开、曲面过渡、合并曲面等功能，让用户可以在这款软件上自由编辑曲面，零件绘制完毕可以通过这款软件继续进行实体加工，官方提供很多孔加工功能，提供车销加工功能，提供C轴加工功能，让你可以对实体毛坯模拟加工。

caxa cam制造工程师2023新版功能

一、 平面轮廓精加工1优化下刀方式

平面轮廓精加工1下刀方式中支持选择螺旋、倾斜、渐切等方式下刀，下刀过切时会有相应提示

二、 平面轮廓精加工1螺旋走刀最后一层增加水平输出

平面轮廓精加工1使用螺旋走刀，在最后一层增加一圈水平轮廓轨迹，轨迹更加合理。

三、 平面轮廓精加工2螺旋下刀首层输出以顶层设置的高度值开始，解决第一层可能出现扎刀的问题

四、 平面区域粗加工1支持开轮廓加工

平面区域粗加工1支持几何拾取开放轮廓，生成相应的开放轮廓加工轨迹

五、 平面自适应和自适应策略增加微量提刀速度控制参数，输出G0

六、 孔加工支持铣刀与中心钻刀等刀具类型

孔加工支持铣刀和中心钻刀等刀具类型，方便使用铣刀和中心钻生成孔加工轨迹

七、 解决一键倒角过切问题

优化一键倒角过切问题，默认只对锐边进行倒角，已有倒角和圆角特征不生成倒角轨迹。对于不需要生成倒角轨迹的区域，可以使用非加工边界进行选择。

软件特色

1、创建零件，在设计环境中创建一个空的零件,参考选项设置来设定创建的零件是否激活。

2、新建毛坯，也可以直接在这款软件中创建一个实体毛坯，直接对毛坯开始加工。

3、不同的零件，直接在软件上选择创建工程模式零件、创新模式零件。

4、简单的参考点设置工，参照存在的工程模式零件中的几何结构体创建一个参考点。

5、参考面：参照现存的工程模式零件中的几何结构体创建一个参考基准面。

6、支持删除体，在软件上查看展开的实体，从工程模式零件中删除所选择的体。

7、链接体：将所选体链接为外部文件中的brep特征。打断体链接：打断这个Brep特征与外部链接的体的链接关系。

8、三维球：定位装配,零件或智能图素，可以在软件上随时查看三维内容。

9、移动贴图：重新选择位置作为表面贴图的中心点，可以在软件编辑贴图内容。

10、移动纹理：重新选择位置作为纹理的中心点；移动凸痕：重新选择位置作为表面凸痕的中心点。

11、提取效果：抽取指定零件的智能渲染风格；智能渲染：在所选择零件上设置智能渲染属性。

安装方法

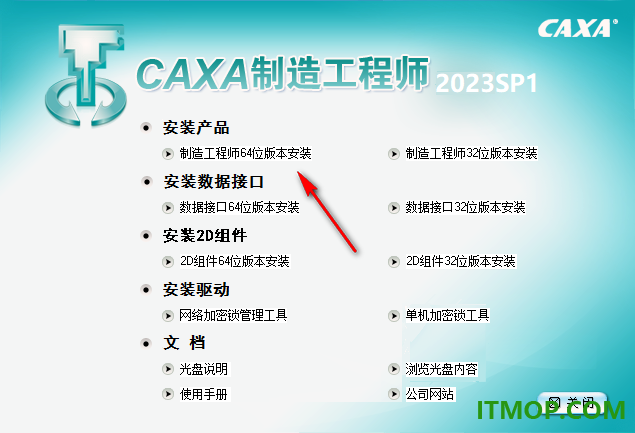

1、将caxa cam制造工程师64直接安装到电脑，选择中文简体安装。

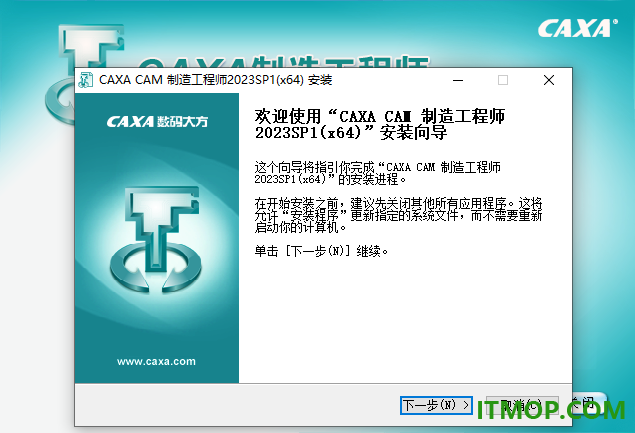

2、提示软件的安装引导界面，点击下一步设置安装地址。

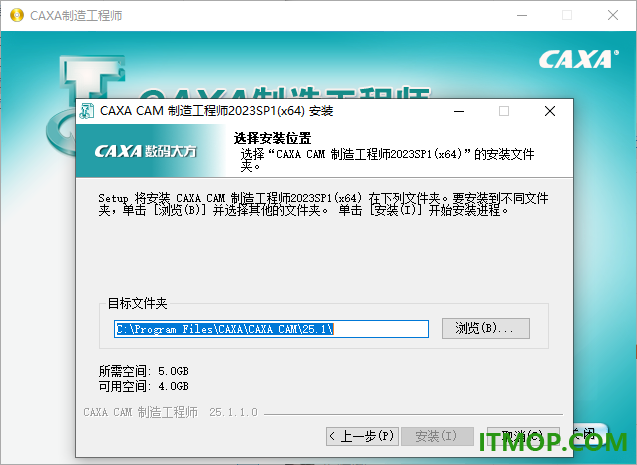

3、如图所示，这里是软件的安装地址设置界面，直接安装在C盘。

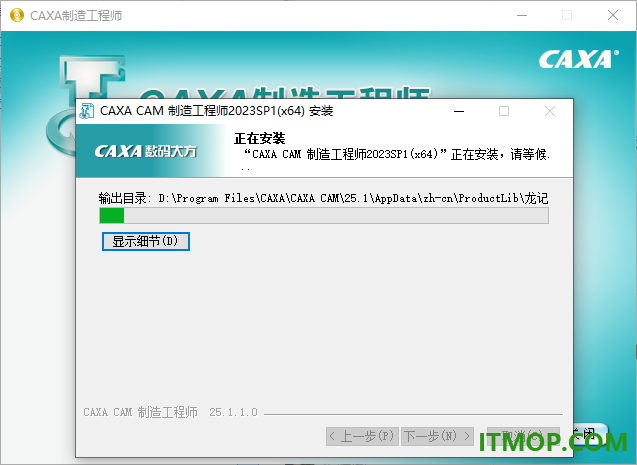

4、提示软件正在安装的过程，等待安装结束。

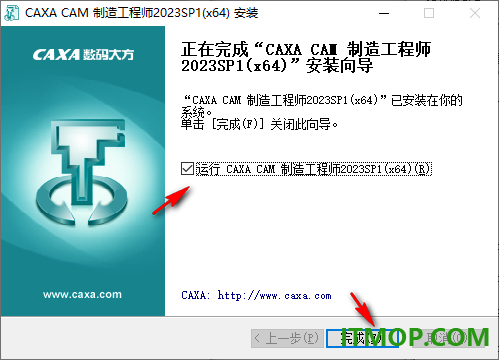

5、caxa cam制造工程师2023成功安装到电脑，点击完成启动软件。

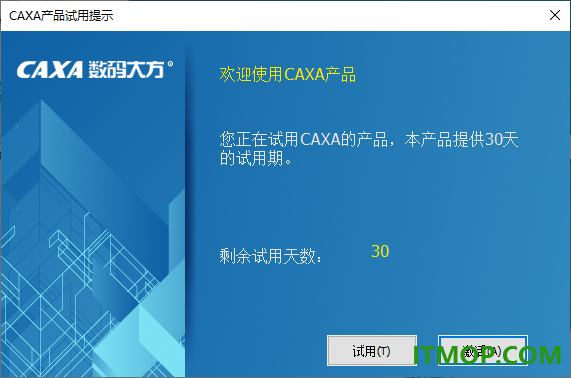

6、提示试用功能，可以在软件上试用三十天。

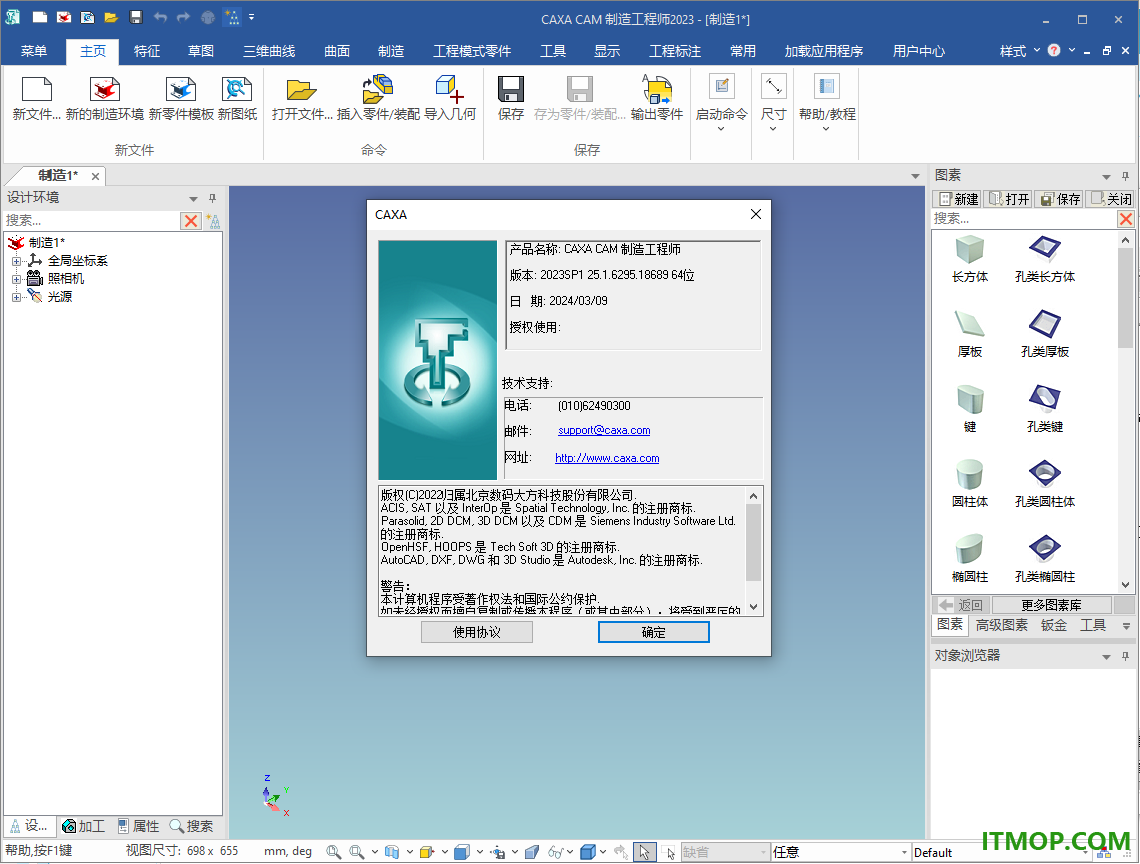

7、如图所示，这里就是caxa cam制造工程师2023的功能界面。

官方教程

一、五轴曲线投影加工

五轴曲线投影加工是一系列投影加工的合集，是三轴曲线投影加工的五轴版本。

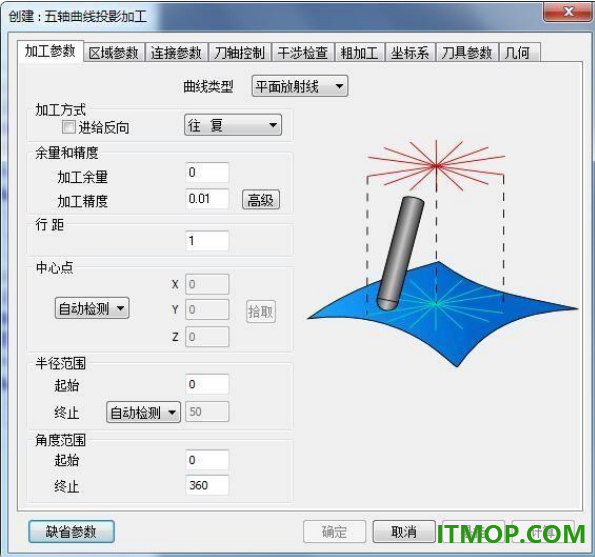

点击“加工”->“多轴”->“五轴曲线投影加工”菜单项，弹出如下图所示的对话框。

相比与三轴的曲线投影加工，五轴的曲线投影加工不再支持U型线投影，但是仍然支持自定义曲线、平面放射线、平面螺旋线、等距轮廓这四种曲线的投影。使用的参数与三轴曲线投影加工也基本相同，只是余量方面，五轴投影加工不再区分径向余量、轴向余量，只需要定义总体余量。另外，五轴曲线投影

加工和其它五轴加工一样，也支持分层和插铣功能，这是三轴曲线投影加工所没有的。

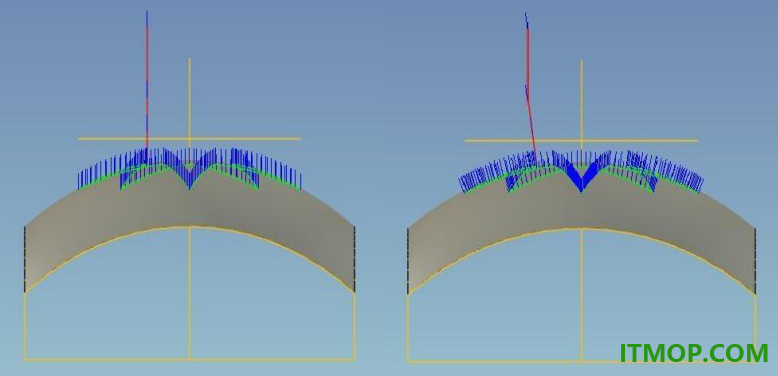

三轴曲线投影加工，刀轴矢量固定，而五轴曲线投影加工，刀轴矢量可以随时变动，因此，在对同样的曲线向同一个曲面进行投影时，五轴曲线投影得到的轨迹会更贴合曲面。下图显示了三轴和五轴投影加工的刀轴矢量对比，左图为三轴投影，右图为五轴投影。

二、五轴参数线加工

与三轴的参数线精加工类似，五轴参数线加工也是沿加工曲面的参数线走刀的加工方法。

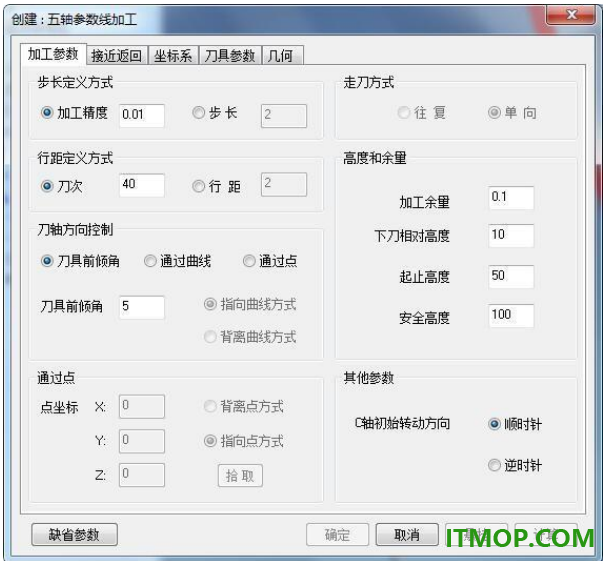

点击“加工”->“多轴”->“五轴参数线加工”菜单项，弹出如下图所示的对话框。

相比于三轴的参数线精加工，五轴加工更灵活的刀轴方向选取提供了更高的加工精度。五轴参数线加工提供了多种控制刀轴方向的方法：

1. 给定刀具前倾角。设置一个固定的刀具前倾角，所有轨迹点的刀轴矢量必须遵照这个固定的前倾角。这样的轨迹更为整齐，但是遇到复杂曲面时精度会有所降低。

2. 通过点。拾取一个刀轴通过的点，并设定刀轴方向指向点或者背离点。这样轨迹点的刀轴矢量不再有固定的前倾角和侧倾角，只需要它们之间满足

特定的关系，刀轴矢量会稍微灵活一些。

3. 通过曲线。拾取一条刀轴控制曲线，并设定刀轴方向指向曲线或背离曲线。轨迹点的刀轴矢量会更加灵活，精度会更高，但是相对的轨迹曲线会显得更扭曲。

三、五轴曲面区域加工

与三轴的曲面区域精加工类似，五轴曲面区域加工也是生成曲面上封闭区域轨迹的加工方法。

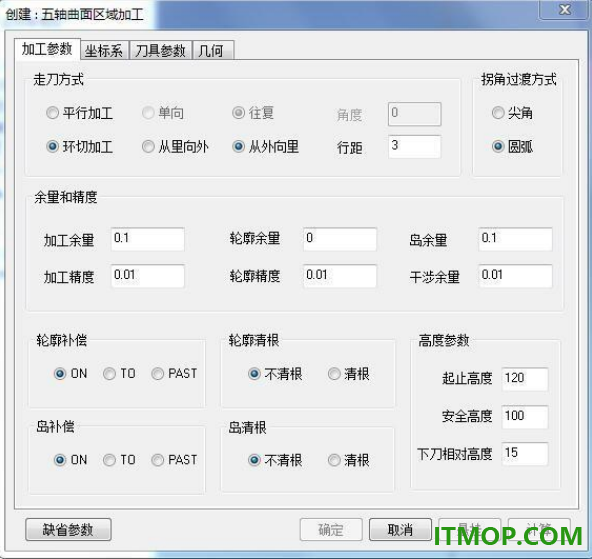

点击“加工”->“多轴”->“五轴曲面区域加工”菜单项，弹出如下图所示的对话框。

五轴曲面区域加工参数几乎与三轴的曲面区域精加工相同。这里不再多做赘述。

四、单线体刻字加工

单线体刻字加工是一种专门在曲面上雕刻文字的加工方法。

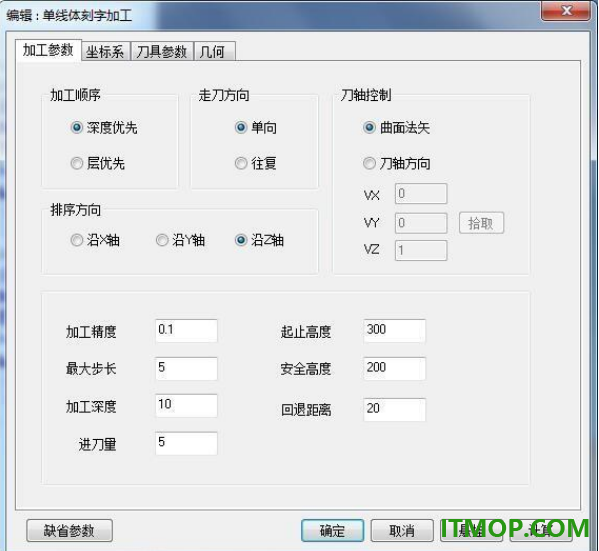

点击“加工”->“多轴”->“单线体刻字加工”菜单项，弹出如下图所示的对话框。

主要参数介绍：

1. 加工顺序：可选择深度优先和层优先。当层数大于1，且刻字的字符多于1个时，选择深度优先，则先加工一个字符的所有层，再加工下一个字符；

选择层优先时，则先加工同一层的所有字符，再加工下一层。

2. 最大步长：离散文字曲线时的最大点距。这个值给得越小，轨迹曲线越精细，但是计算效率也会下降，要选择一个适当的值。

3. 加工深度与进刀量：刻字的总深度和每刀次的深度方向进刀量，这两个参数决定了轨迹层数。

可以直接拾取曲面上的文字并进行加工，但是对于常用的旋转体表面刻字，结合四轴轨迹包裹加工来使用刻字加工功能是更好的选择。先在平面上输入文字曲线，并选择平面作为加工曲面进行刻字加工，然后将刻字加工轨迹使用四轴轨迹包裹加工来包裹到旋转体上，这将减少造型的时间和拾取的难度。
