caxa cam制造工程师2023中文版

caxa cam制造工程师2023官方版提供实体加工制造功能，可以在软件上自由设计新的模型和零件，官方提供CAD绘图的功能，可以通过这款软件快速新建零件工程图，图纸设计完毕可以在这款软件建造模型，可以读取图纸的数据创建模型，也可以在软件上对实体模型加工，直接在软件编辑加工参数，设置加工刀具，设置加工工艺，让机械师可以在这款软件体验绘图、建模、加工制造等功能；caxa cam制造工程师2023提供很多制造选项，支持叶轮精加工、叶片精加工、叶轮沿曲线精加工、车削精加工、五轴曲线投影加工、五轴限制面加工，喜欢的朋友就下载吧。

caxa cam制造工程师2023新版功能

1、 解决平面精加工大行距残留问题

优化平面加工算法，设置较大行距时，增加“大行距轨迹优化”选项，减少大行距残留。

2、 加工树中的坐标系与加工轨迹关联

使用加工树中的坐标系生成的加工轨迹，当坐标系重新编辑，关联轨迹有提示是否进行重新计算

3、 优化“关联坐标系”功能设置，继承上一次设置选择

使用关联坐标系方便与已有坐标系进行关联的同时，支持启用相同轨迹策略时记录上次的设置

4、 轴编程矢量选择优化只指定Z轴矢量即可

轴编程矢量和新建坐标系时，支持只指定Z轴，即可完成坐标系矢量的设置。

5、 支持根据圆孔轴矢量拾取孔特征，支持圆孔轴矢量修改

增加“启用孔轴限制”选项，方便根据孔轴矢量进行孔特征选取，支持孔轴矢量修改

6、 支持批量调整孔的起始加工位置

增加圆孔Z值设置，可批量设置孔起始位置

7、 优化轮廓拾取方式，支持零件上边进行链拾取与限制链拾取

优化轮廓拾取方式，支持零件上边在同一高度上进行链拾取与限制链拾取，提供使用模型进行轮廓选取和编程的效率。

8、 优化毛坯实体显示功能

毛坯显示可进行实体与线框显示切换，并可以设置颜色

9、 工序导航器增加加工详细内容列表，可切换显示和隐藏

优化工序导航器详细内容定制，工序导航器可切换显示和隐藏

软件特色

1、多种插件内容，可以在软件上加载官方提供的插件到软件继续使用。

2、加载工具，软件提供很多工具内容，可以将外部工具添加到软件。

3、支持多种外部工具类型，可以选择OLE对象、执行文件、DLL中输出的函数导入软件。

4、多种加工功能：端面区域粗加工、端面轮廓精加工、孔加工、钻中心孔、刻字加工、工序导航器。

5、不同的加工命令：插铣加工、一键倒角加工、单线体刻字加工、轨迹裁剪、轨迹反向、轨迹打断。

6、多轴加工：四轴旋转粗加工、单刀次键槽加工、型腔区域粗加工、四轴螺旋线加工。

7、创建刀具：可以在软件上新建不同的刀具，让用户可以使用新的刀具加工零件。

8、创建代码：直接在软件上生成很多加工的轨迹内容，可以在软件上使用轨迹生成代码。

9、代码发送：可以通过华中3.0接收、华中4.0接收、华中4.0双向等工具发送代码。

10、视图查看功能：支持XY正视图、XY背视图、ZY正视图、ZY背视图、ZX正视图、ZX背视图。

安装方法

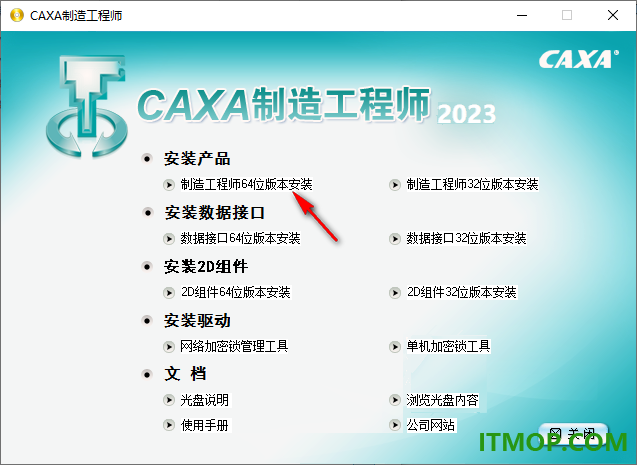

1、点击制造工程师64位版本安装就可以自动弹出安装的引导步骤。

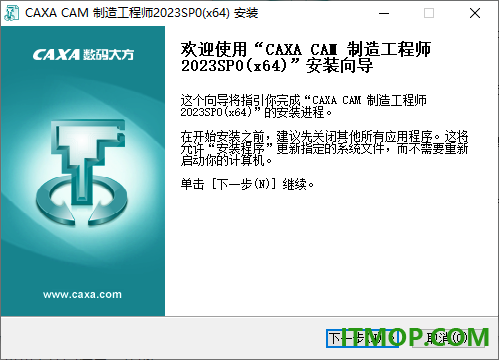

2、如图所示，这里是软件的引导安装界面，点击下一步。

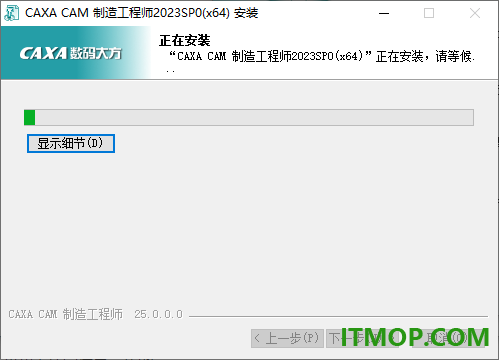

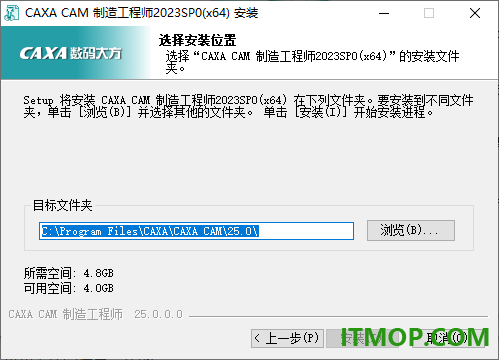

3、显示软件的安装进度条，直接将软件安装到C盘。

4、提示软件的安装进度条，等待软件安装结束就可以启动caxa cam制造工程师2023。

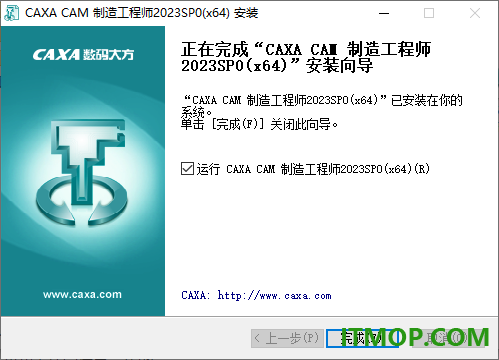

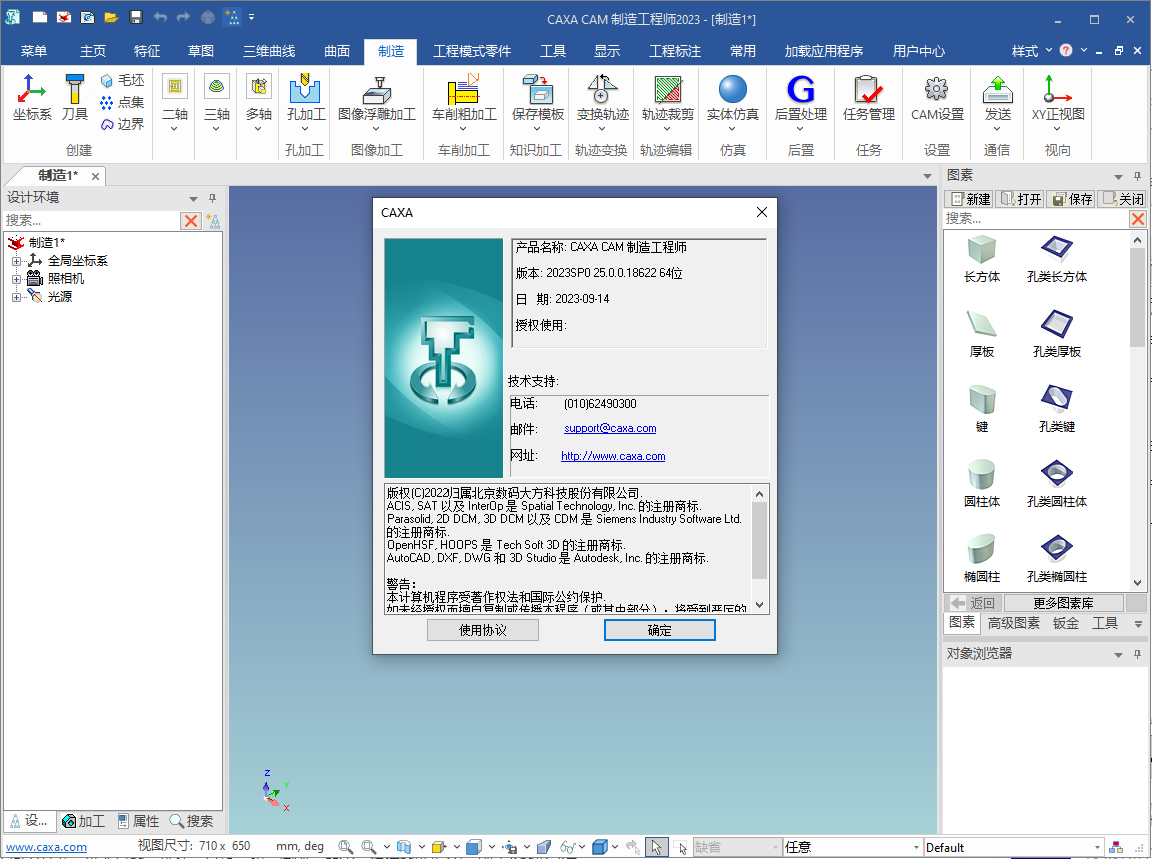

5、如图所示，caxa cam制造工程师2023已经安装完毕，点击完成运行软件。

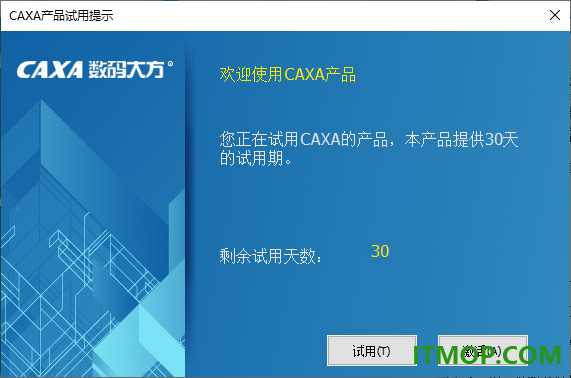

6、点击试用按钮就可以进入软件主页界面，也可以点击激活按钮注册软件。

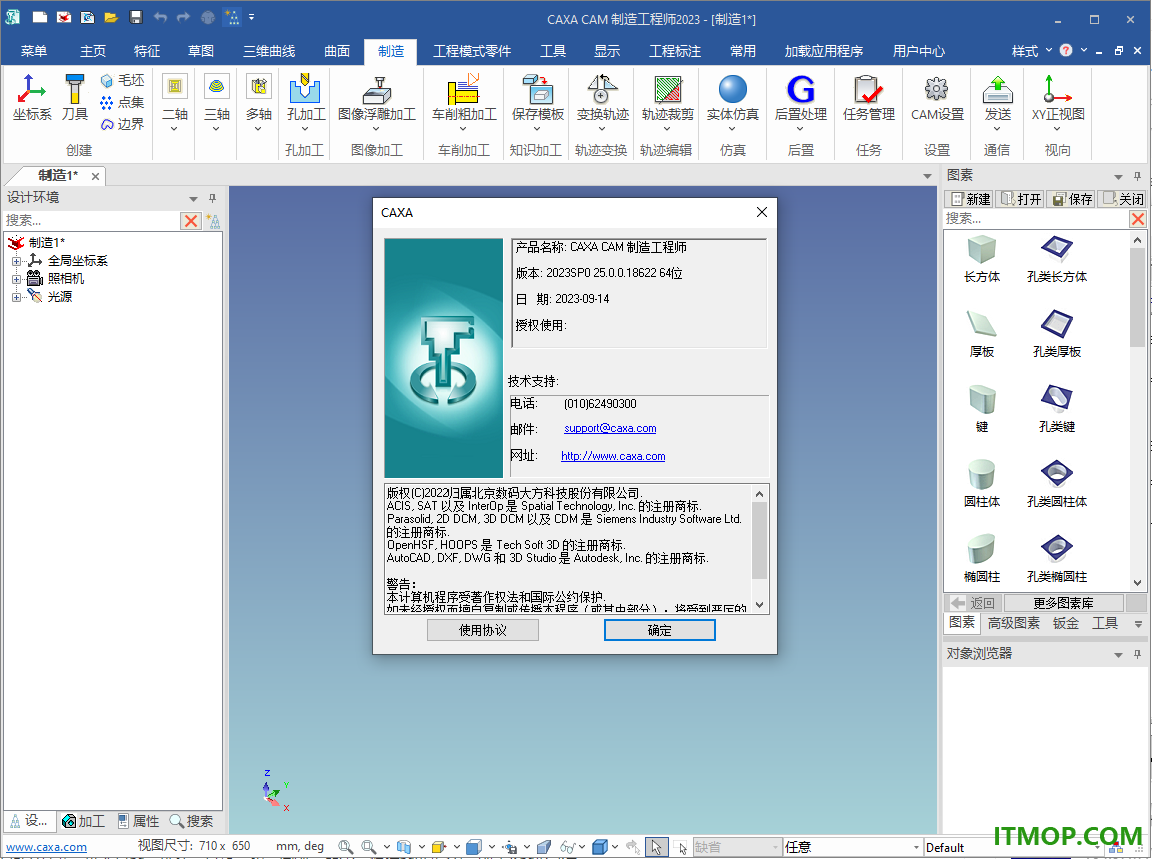

7、caxa cam制造工程师2023SP0的功能很多，新建零件就可以开始设计实体模型。

官方教程

一、五轴平行线加工

又一种的平行类五轴曲面加工方法，和五轴平行加工一样，用于生成每层的轨迹曲线之间相互平行的轨迹。不同的是，五轴平行线加工需要拾取一组限制曲线链，生成的轨迹曲线将与拾取的曲线链平行。

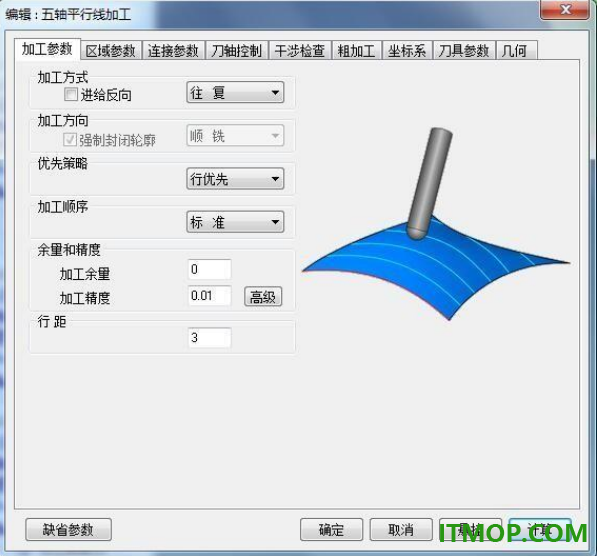

点击“加工”->“多轴”->“五轴平行线加工”菜单项，弹出如下图所示的对话框。

与五轴平行面加工一样，五轴平行线加工也可以通过行距参数来控制每一层轨迹相邻轨迹线之间的距离，通过分层参数来设置粗加工和精加工的层数和层间距。也拥有插铣功能。

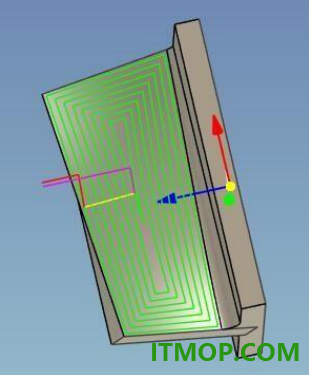

典型的五轴平行线加工轨迹如下图所示。

二、五轴限制面加工

限制类五轴曲面加工方法，本质上仍然属于平行类五轴曲面加工方法。和五轴平行加工不同的是，限制类加工需要额外拾取限制几何来控制加工边界。五轴限制面加工就需要拾取两个限制面。

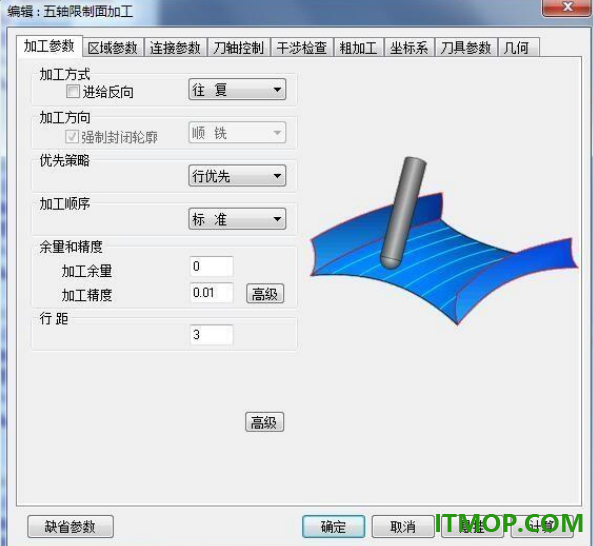

点击“加工”->“多轴”->“五轴限制面加工”菜单项，弹出如下图所示的对话框

与五轴平行面加工一样，五轴限制面加工也可以通过行距参数来控制每一层轨迹相邻轨迹线之间的距离，通过分层参数来设置粗加工和精加工的层数和层间距。也拥有插铣功能。

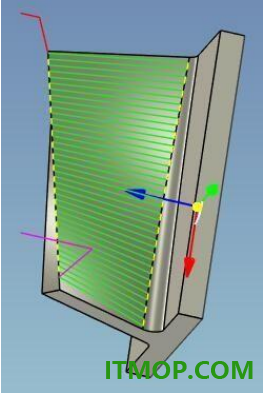

典型的五轴限制面加工轨迹如下图所示。轨迹曲线会在最靠近两条限制面处与限制面平行，然后逐渐过渡以填满整个加工曲面。

三、五轴限制线加工

限制类五轴曲面加工方法，本质上仍然属于平行类五轴曲面加工方法。和五轴平行加工不同的是，限制类加工需要额外拾取限制几何来控制加工边界。五轴限制线加工就需要拾取两个限制线。

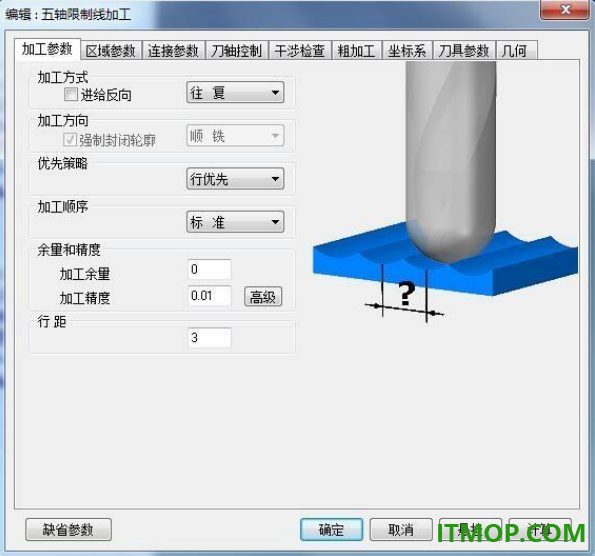

点击“加工”->“多轴”->“五轴限制线加工”菜单项，弹出如下图所示的对话框。

与五轴平行面加工一样，五轴限制线加工也可以通过行距参数来控制每一层轨迹相邻轨迹线之间的距离，通过分层参数来设置粗加工和精加工的层数和层间距。也拥有插铣功能。

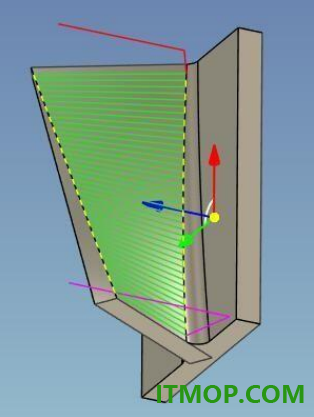

典型的五轴限制线加工轨迹如下图所示。轨迹曲线会在最靠近两条限制线处与限制线平行，然后逐渐过渡以填满整个加工曲面。

四、五轴沿曲线加工

五轴沿曲线加工与五轴平行面加工一样，本质上都属于导向线加工。和五轴平行加工不同的是，五轴沿曲线加工需要拾取一条曲线链作为导向线，而且，加工轨迹将尽量与导向线垂直。

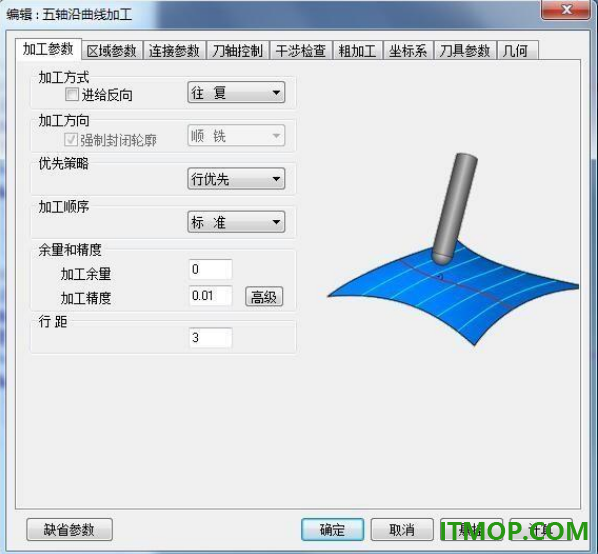

点击“加工”->“多轴”->“五轴沿曲线加工”菜单项，弹出如下图所示的对话框。

与五轴平行面加工一样，五轴沿曲线加工也可以通过行距参数来控制每一层轨迹相邻轨迹线之间的距离，通过分层参数来设置粗加工和精加工的层数和层间距。也拥有插铣功能。

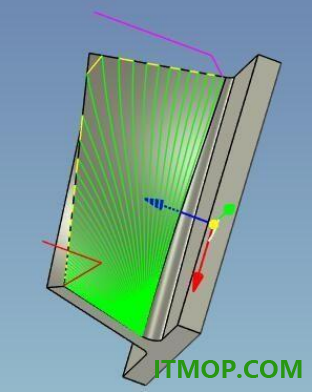

典型的五轴沿曲线加工轨迹如下图所示。如果拾取的曲线链中有多条曲线，最好让它们光滑连接，否则，轨迹难以实现完美的过渡，很可能产生一块

无法加工到的区域。
