caxa实体设计2027中文特别版

caxa实体设计2027中文特别版提供3D零件模型设计功能，启动软件就可以创建一个零件设计项目，随后可以在3D空间中设计新的零件，支持三维曲线工具，可以使用直线、圆、圆弧、巨型、多边形等曲线工具绘制模型，模型设计完毕可以直接在软件中配置渲染的参加，可以使用很多材质对零件渲染，也可以编辑相机，编辑光线，快速对自己的模型执行渲染，以后可以将模型输出到其他3D软件使用，官方提供的3D实体设计功能还是非常丰富的，可以通过这款软件设计很多机械设备的零件，可以设计发电机，设计各种电机设备，设计法兰设备，喜欢caxa实体设计2027中文特别版的朋友就下载吧。

CAXA 3D实体设计2027新增功能

1、智能紧固件

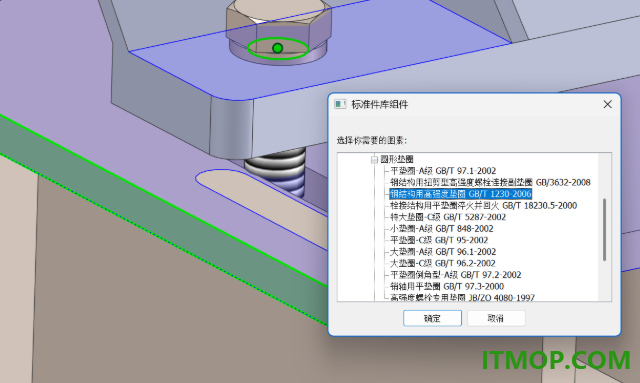

智能紧固件是基于紧固件库、自动识别孔特征并添加螺栓、螺母、垫圈的装配工具。下面是智能紧固件的基本功能：

自动识别孔特征并根据孔的大小及固定高度匹配螺栓的规格及长度

支持添加顶部/底部垫圈/密封圈、螺母

孔位置或板厚变化时，紧固固件自动更新规格与长度

2、交叉曲线

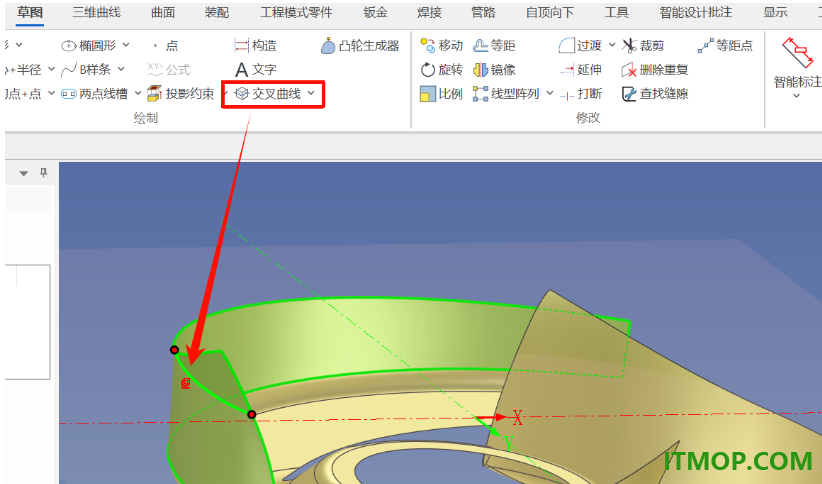

在草图中新增交叉曲线功能，用来创建和当前草图平面相交的实体表面或曲面的交线，通常用于曲面、复杂实体截面提取、创建扫描路径。

3、阵列功能改进

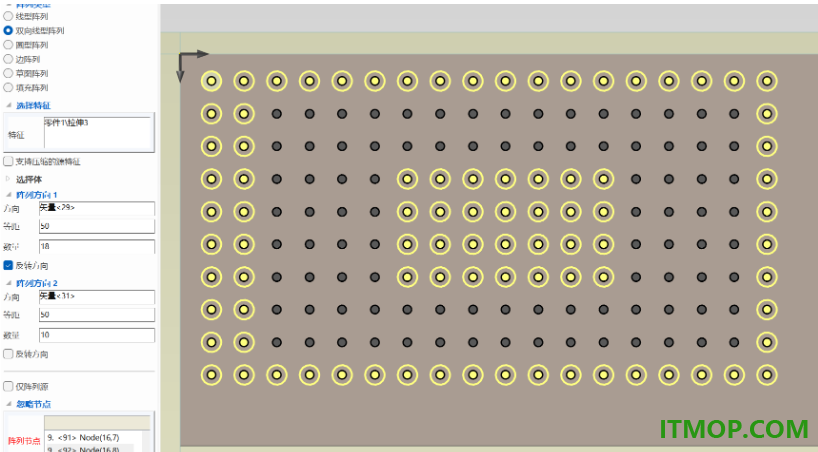

在使用阵列特征时可以通过忽略节点选项在不删除整个阵列、不重设阵列参数的前提下，选择性地移除阵列中不需要的单个或多个实例，实现非均匀、不规则的阵列排布。在2027版本中支持按住鼠标左键框选需要忽略的节点，不用一个一个去拾取，大幅提升效率。

4、实体选择加亮支持组

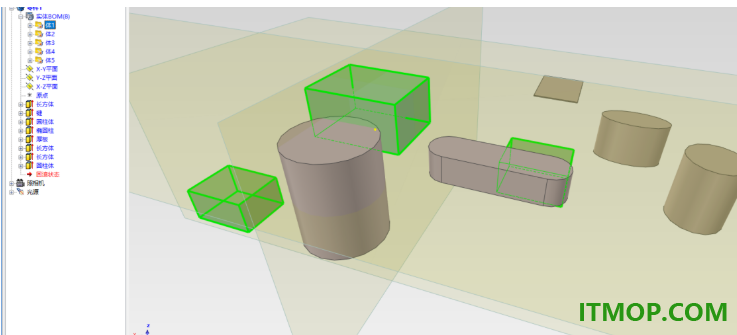

在工程模式零件下，如果选择设计树上实体BOM中的某组时，该组的所有体都加亮显示，从而帮助设计师快速、直观地确认选择范围、定位实体。

5、右键菜单支持面透明设置

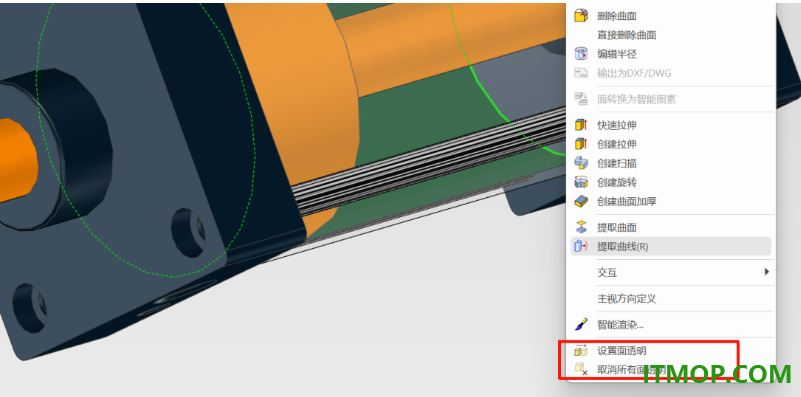

选择一个面后可以使用右键菜单将这个面设置为透明状态，用来方便拾取这个面后面的几何。

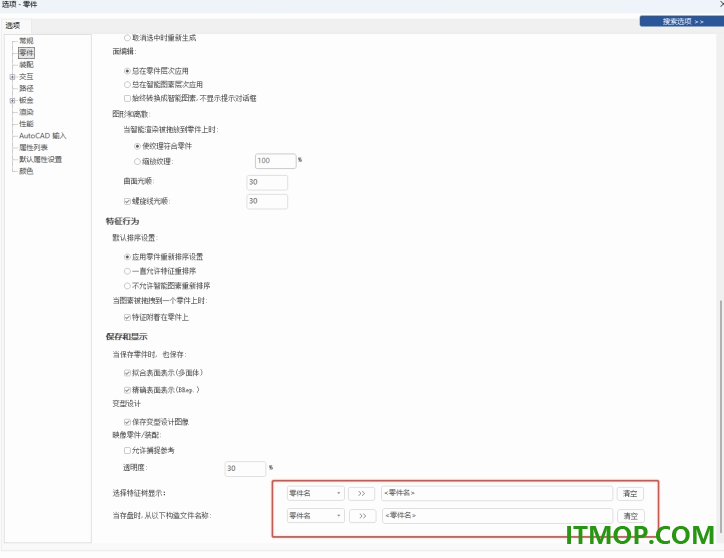

6、自定义零件名和文件名格式的改进

该功能主要包含三个优化点：

将编辑框长度扩大一倍，方便查看；

新增清空按钮；

删除下拉框中的NULL选项。

7、曲面曲率测量

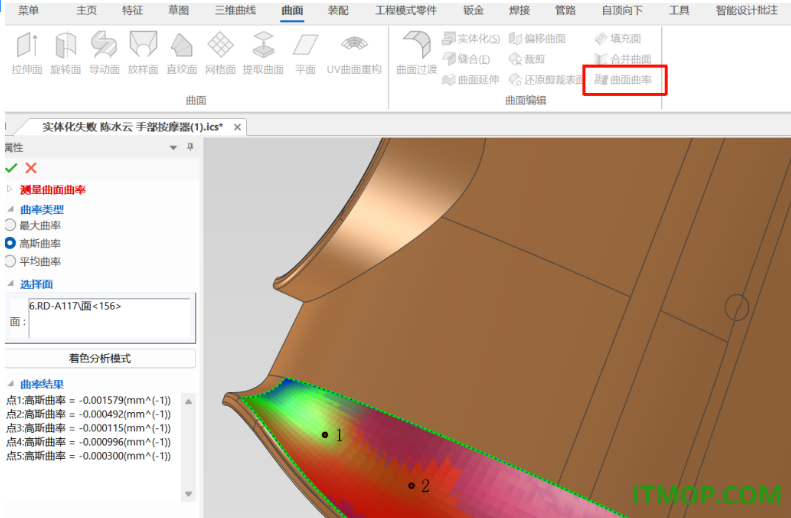

测量曲面曲率功能有两个主要的功能：

通过曲率色阶映射反应曲面整体曲率分布以及变化情况。

可以选择曲面上的某一点，得到该点的曲率数值。

8、软件环境的备份、恢复

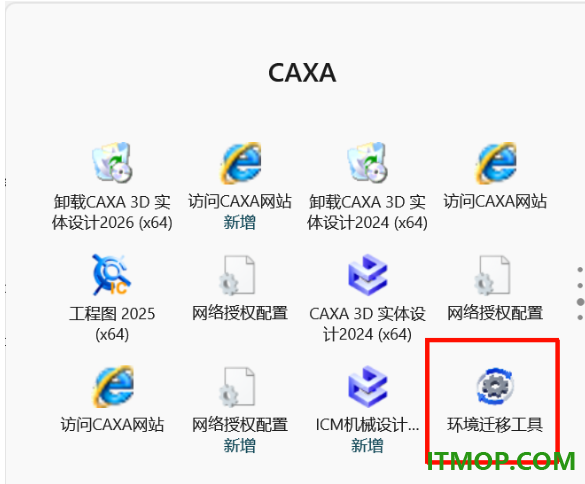

在2027版本中新增了软件环境的备份、恢复功能，可以帮助使用者备份、恢复软件的界面布局、快捷键设置、文档模板、软件选项设置等环境数据。

软件特色

1、参考面：参照存在的工程模式零件中的几何结构体创建一个参考基准面。

2、拉伸：使用拉伸向导创建一个拉伸特征，可以使用拉伸创建新的模型。

3、旋转：围绕轴旋转草图截面创建旋转特征，通过旋转的方式创建新的面。

4、放样：使用放样向导创建一个自由放样特征，自定义各种放样参数。

5、螺纹特征：在一个圆柱或是圆锥面上创建螺纹特征，创建新的3D螺纹。

6、加厚特征：从所选择的面上创建一个加厚特征/零件。

7、交叉曲线：将曲面与草图的交线投影到草图平面并创建投影约束。

8、凸轮生成：使用临界点和运动类型生成凸轮轮廓。

9、边倒角：在所选的边上创建一个距离/等距离/距离-角度倒角。

10、创建角撑板：在两个平面相邻面之间添加角撑板特征。

11、添加自定义钢结构：通过自定义草图截面定义新的钢结构类型。

12、重置包围盒：重新设置所选择的装配,零件或智能图素的包围盒尺寸。

13、移动锚点：在所选择的图素上拾取一点作为定位锚的新位置点。

14、编辑相机：编辑当前视图或者选择的相机的相机设置，为渲染做准备。

安装方法

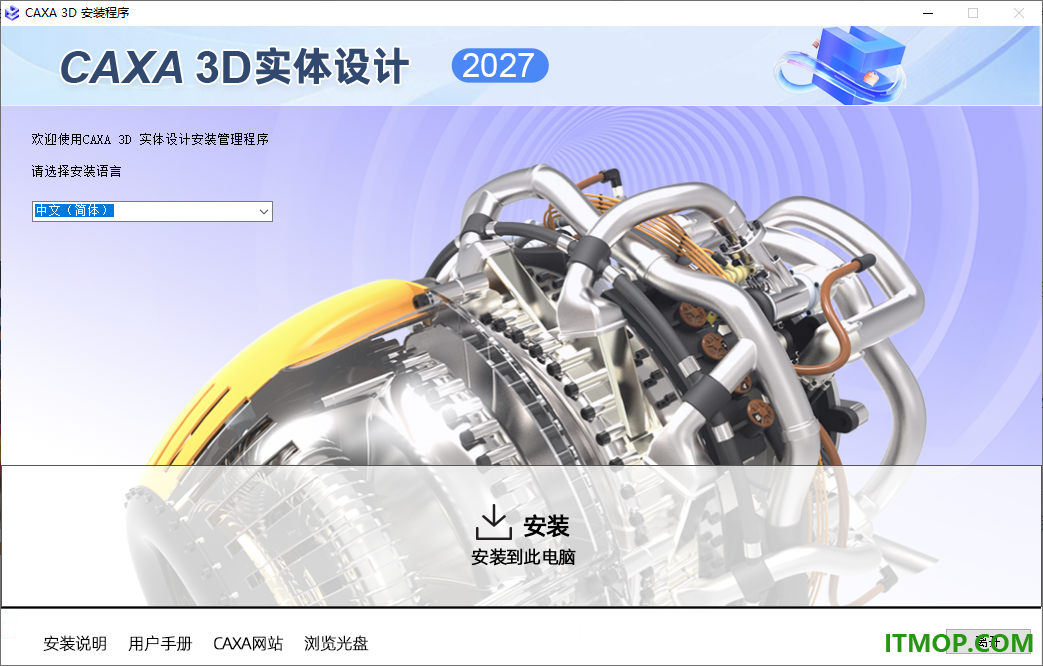

1、将caxa实体设计2027中文特别版直接安装到电脑。

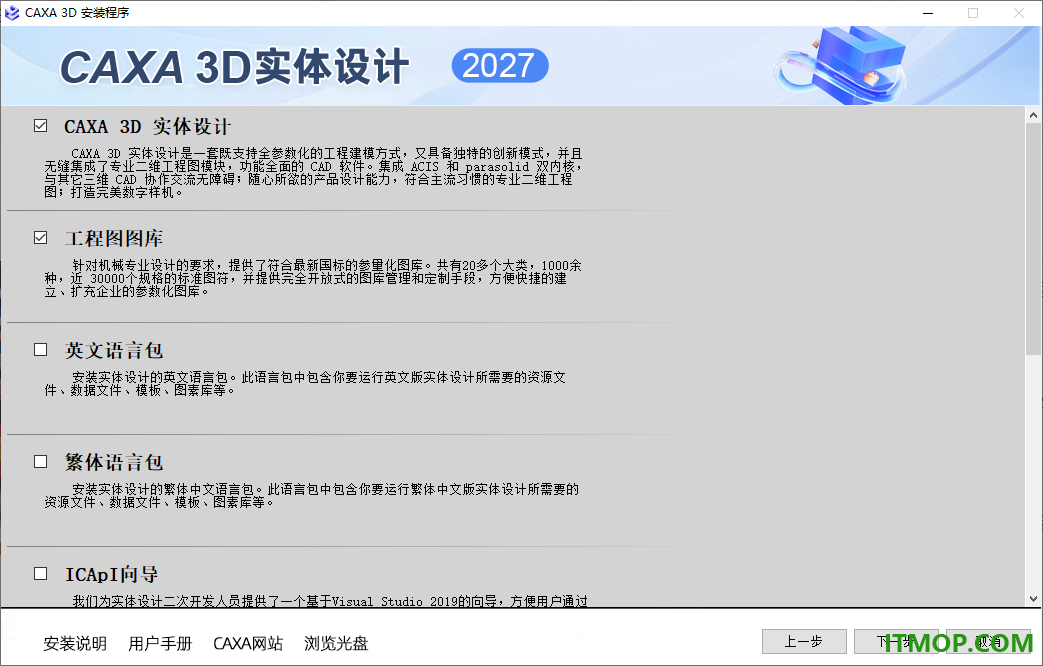

2、如图所示，弹出安装的组件选择界面，可以取消不需要的项目。

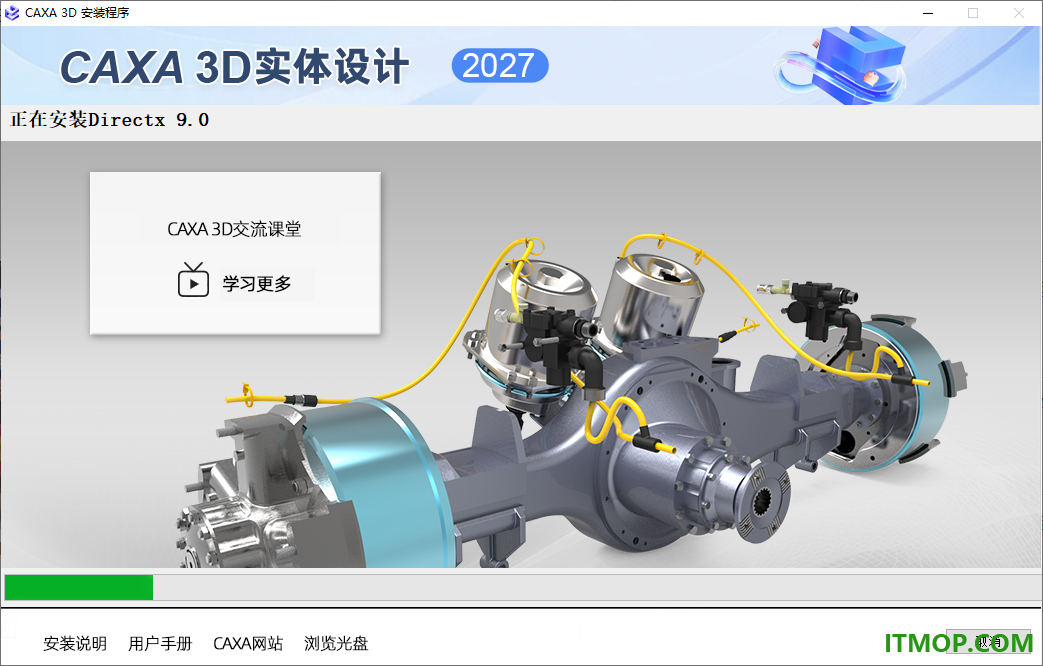

3、开始安装的提示，需要花费进分钟的时间，等待安装结束。

4、caxa实体设计2027中文特别版已经安装结束，点击右下角“完成”，不要启动软件。

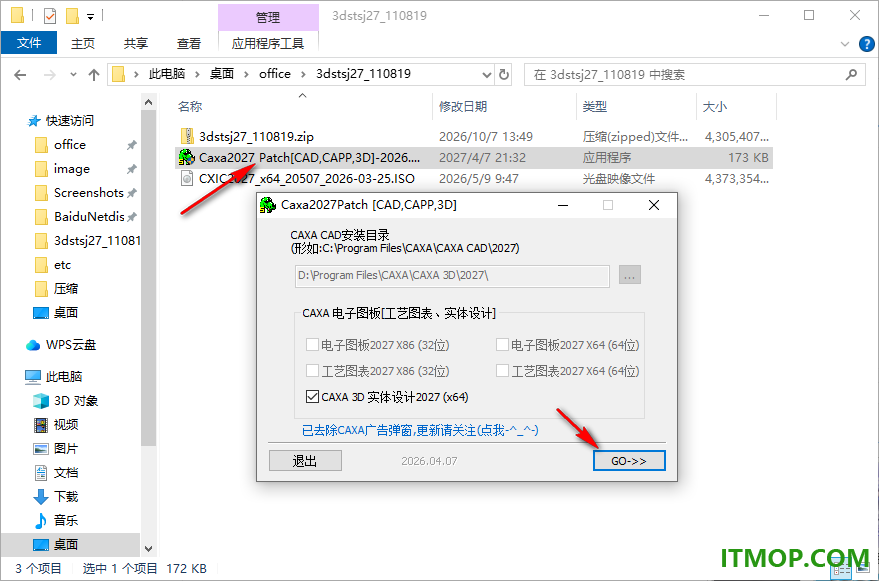

5、右键点击破解补丁，选择“管理员身份启动”，点击GO破解。

6、破解完毕直接打开caxa实体设计2027，这样就可以免费使用软件了。

7、现在就可以直接使用caxa实体设计2027软件设计3D零件模型，喜欢的朋友就下载吧。

官方教程

1、创建结构件

目前，焊接功能只支持工程模式。

使用草图创建结构件的步骤如下：

在状态栏中将设计模式切换为工程模式。

从“装配”功能区中单击“创建零件”，并选择激活零件。

从“草图”功能区中单击“二维草图”，并选择某一个基准面生成草图。

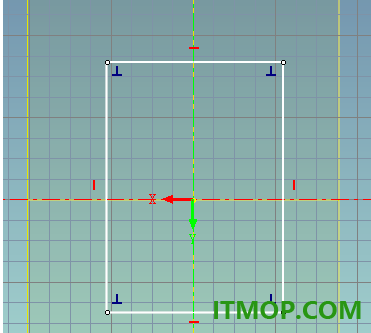

按照结构件的基本框架绘制草图图线，如图所示为一个长方形框架。完成草图。

从“焊接”功能区中单击“插入结构件”按钮。

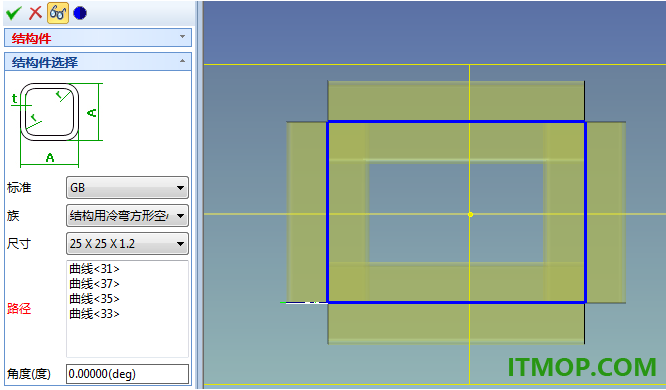

此时出现如图所示对话框。按照先后次序：首先选择标准是“GB”还是“ANSI”；在“族”中选择结构件种类；然后选择“尺寸”；选择要生成结构件的草图图线；角度处可输入以路径为轴的旋转角度。确定后即可生成指定的结构件。

生成后特征将会以结构件的尺寸命名，并且结构件特征节点可以展开，下面对应生成的多个结构件。如下图所示。

右键结构件特征节点展开后下面的子节点可以弹出属性菜单，可以打开结构件的属性菜单。如下图所示。属性菜单第一页“常规”是结构件的基本材料属性，第二页“定制”可以定义一些自定义属性。

二、斜接

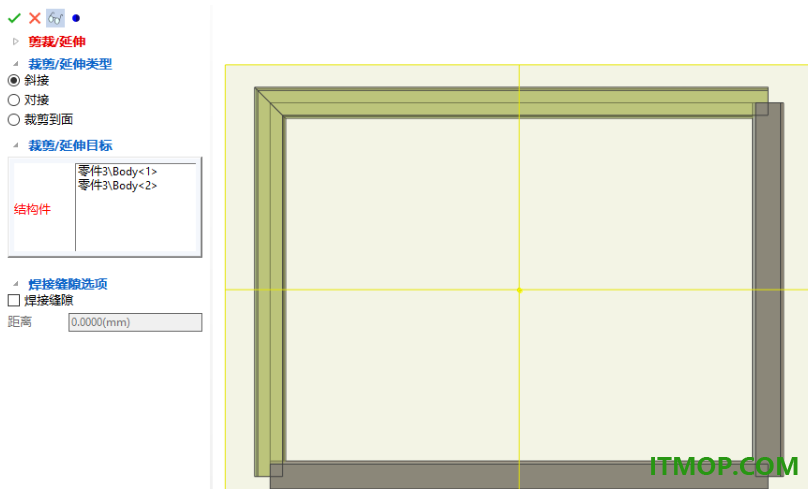

从“焊接”功能区中单击“剪裁/延伸”按钮，此时出现如图所示对话框。

按照先后次序：首先选择剪裁/延伸的类型是“斜接”、“对接”还是“裁剪到面”；假如选择“斜接”，则继续选择斜接的两个结构件；然后可以选择是否裁剪包含缝隙，并设置缝隙值。这些选项确定的结构件端面效果会在设计区域直观显现出来。单击确定后即可生成斜接效果。

三、对接

反向 ： 切换对接的方向。

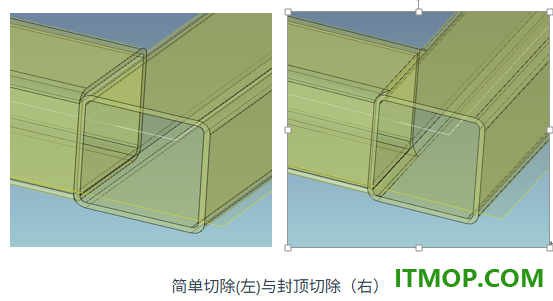

封顶切除 ： 两个钢结构件之间进行布尔运算，精确切除。

简单切除 ： 两个钢结构件的外表面之间进行平面裁剪，简单切除。

四、裁剪到面

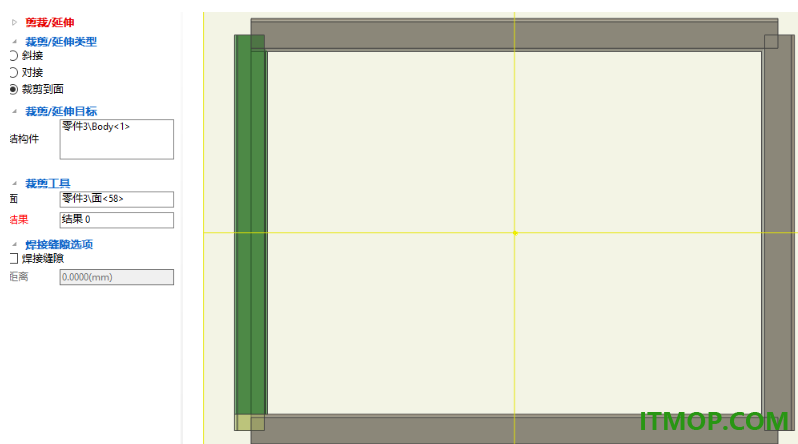

从“焊接”功能区中单击“剪裁/延伸”按钮，此时出现如图所示对话框。按照先后次序：首先选择剪裁/延伸的类型是“斜接”还是“裁剪到面”；假如选择“裁剪到面”，则先选择裁剪/延伸的对象，再选择作为裁剪工具的“面”；输入焊接缝隙。这些选项确定的结构件端面效果会在设计区域直观显现出来。单击确定后即可生成裁剪到面的端面效果。

五、草图与结构件相关联

如图所示为所有四个结构件全部采用焊缝为零的斜接端面的效果。

从设计树中选择草图，单击右键，从弹出菜单中选择“编辑”，然后拖动长方形的一条边使长方形变化大小，完成草图后，即可看到结构件随之发生变化。
