caxa 3d实体设计2023

caxa 3D实体设计2023 SP1提供机械绘图和建模功能，可以在软件上绘制不同类型的机械图纸，很多工程机械设备的图纸都是可以在这款软件上绘制的，使用内置的草图功能就可以开始绘制很多零件，可以设计装配件的零件，可以设计钣金零件，可以设计法兰零件，可以设计焊接零件，提供的设计功能还是非常多的，从基础的绘图功能到专业的三维建模功能都可以在这款软件找到，并且还提供渲染功能，设计完毕的模型可以直接渲染输出，让你可以观看实际的零件设计效果，并且官方提供大量元素库，很多零件的图形都是可以直接加载模板使用的，喜欢就下载吧。

CAXA 3D实体设计2023 SP1新增功能

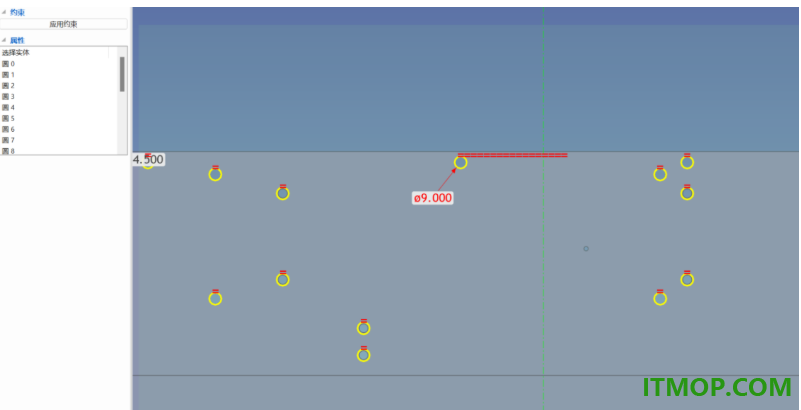

一、选择多个圆时支持添加等半径约束

支持手动选择或框选多个圆添加等长约束。

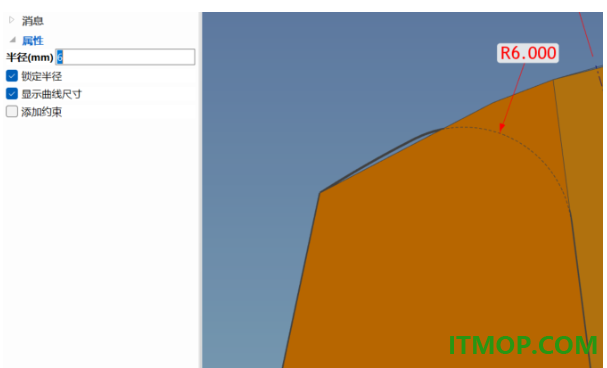

倒圆角默认“锁定半径”

在草图的圆角过渡命令中“锁定半径”选项默认设置勾选。

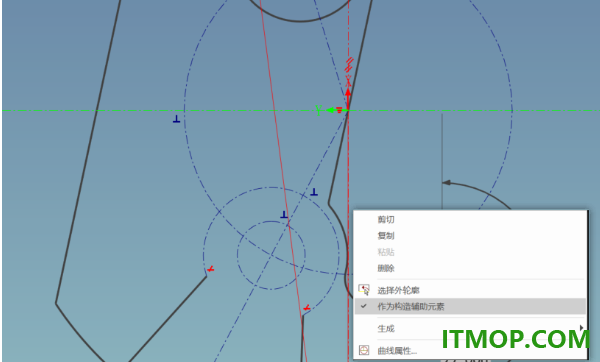

二、“用作辅助线”优化

在选择一个连续轮廓中间任一段线段转换为辅助线时，只转换选中的这段线段，原来版本会将所有首尾相连的线段转换为辅助线。

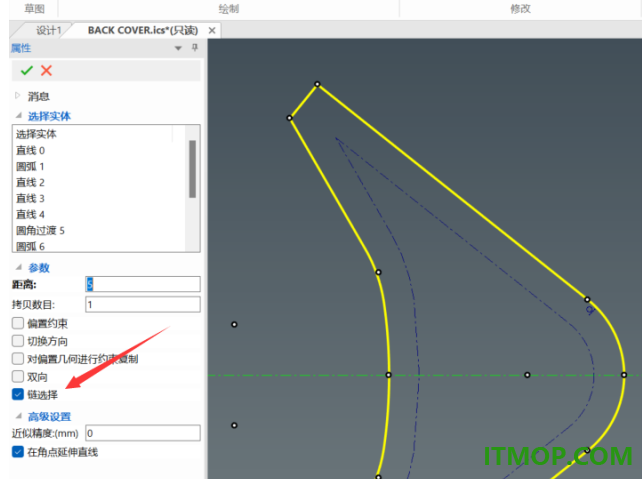

三、等距命令增加链选功能

在草图等距命令中增加了“链选择”选项，可以通过选择这个选项拾取一个相连的链。

四、草图检查功能优化

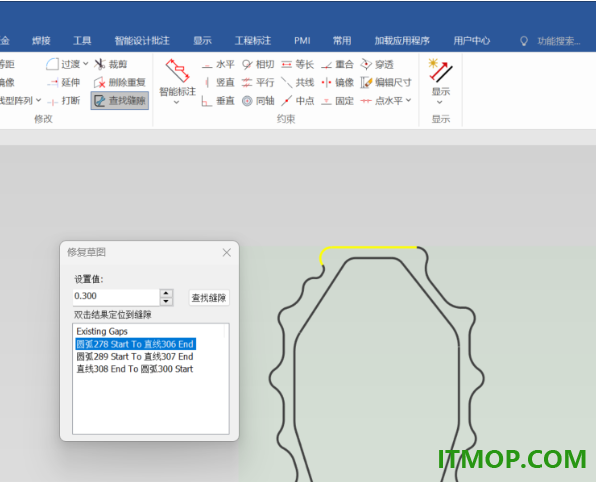

在使用“查找缝隙”命令对草图进行检查时支持不用关闭“修复草图”对话框进行几何的编辑，方便使用者对照检查结果逐一修改草图中存在的问题。

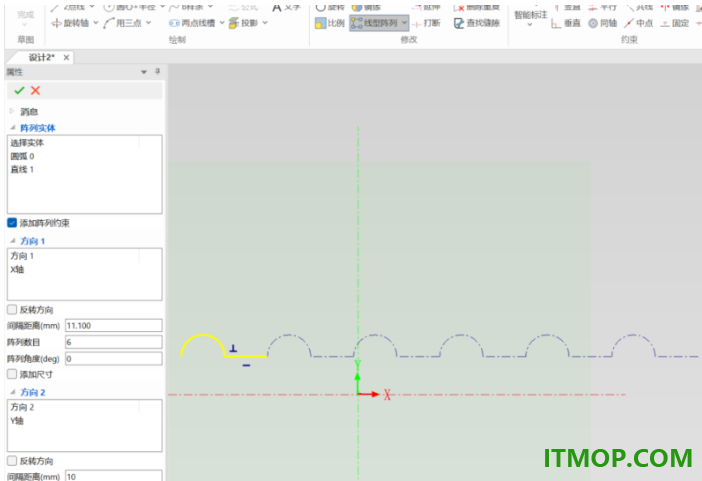

五、草图阵列功能优化

修正草图阵列后线段提示不连接的问题。

六、距离约束优化

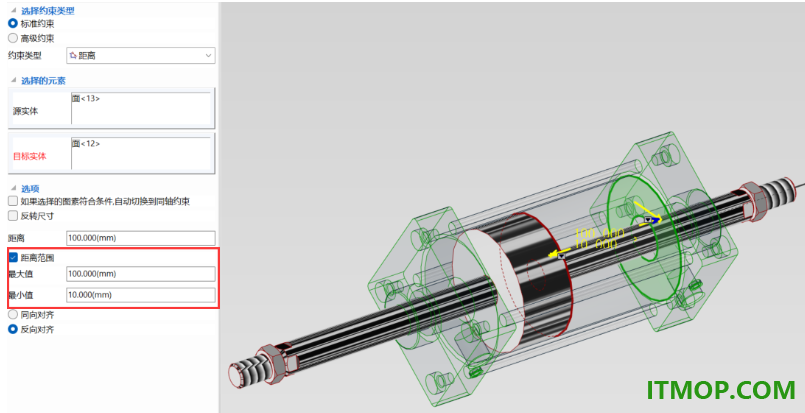

在距离约束中增加了“距离范围”选项，可以通过这个范围值限定被约束零件在这个范围内移动。

七、装配体阵列

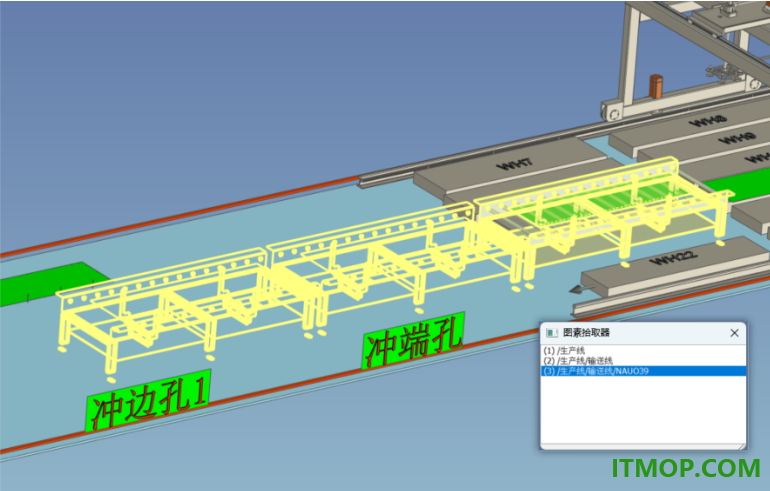

装配体阵列功能支持对零件/装配体进行阵列，与通过三维球进行阵列相比增加了与阵列方向关联的能力，如果阵列的方向和参考发生了改变，阵列的结果也会随之更新。同时支持了多级阵列，可以选择阵列后的几何再次进行阵列。

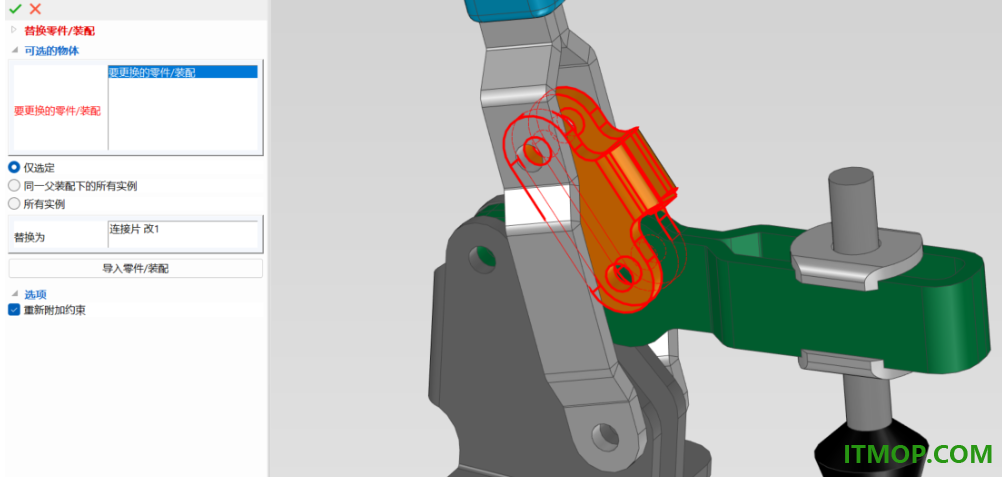

八、零件替换

在进行产品设计时经常需要通过对个别零部件进行修改实现变形设计，新的零部件在形状和文件名称都会有局部的变化，这时可以通过零部件替换功能快速进行零部件的替换，并能识别原来装配中的存在的约束自动添加到改型后的零件上。

软件特色

1、支持渲染功能，可以在软件上对你设计的模型渲染，可以自定义设置渲染的素材。

2、可以编辑渲染的材质，可以编辑渲染的灯光和相机照射方案。

3、动画素材：宽度向旋转、长度向旋转、高度向旋转、长度向移动、宽度向移动、高度向移动。

4、工具内容：BOM、齿轮、弹簧、筋板、紧固件、拉伸、冷弯型钢、热轧型钢、阵列、轴承、装配、自定义孔。

5、水箱内容：水箱外壳、水箱环、水箱盖、水箱底、锥形底、管洞、管、弯头、高颈法兰、活塞法兰。

6、外链文件操作：从一文件插入零件或装配到设计环境中，可以轻松加载外部的文件内容。

7、参考轴：参照存在的工程模式零件中的几何结构体创建一个参考轴。

8、参考点：参照存在的工程模式零件中的几何结构体创建一个参考点，根据参考点内容继续设计。

9、拷贝体：从已存在的零件或工程模式零件中的体来拷贝一个体，将其复制到其他地方使用。

10、体另存为零件：把选中的体另存为一个外部链接的零件，方便以后插入其他地方使用。

11、删除体：从工程模式零件中删除所选择的体；打断体链接：打断这个Brep特征与外部链接的体的链接关系。

12、添加自定义钢结构：通过自定义草图截面定义新的钢结构类型，可以快速创建新的结构。

13、创建角撑板：在两个平面相邻面之间添加角撑板特征；创建顶盖：使用开环结构构件的端面创建顶盖特征。

安装方法

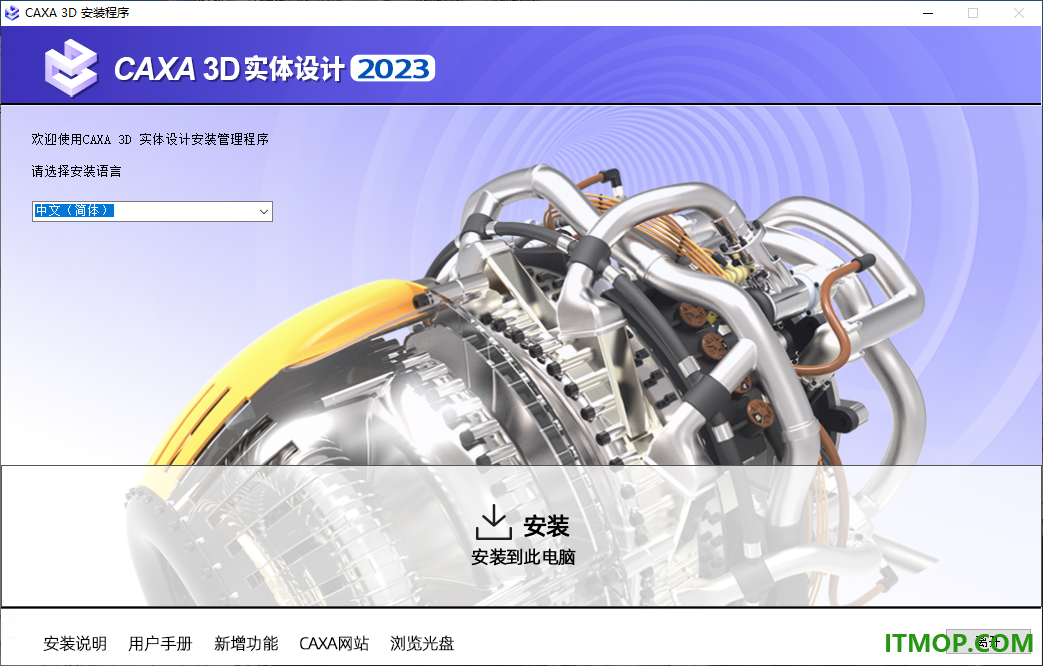

1、将caxa 3d实体设计2023sp1直接安装到此电脑。

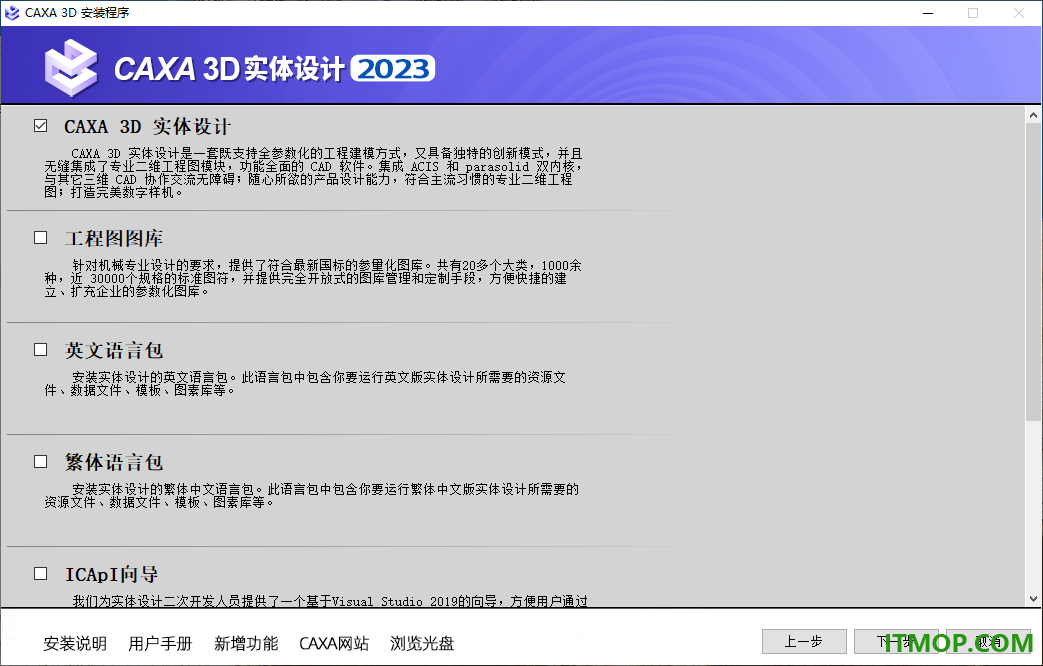

2、如图所示，这里是官方推荐的安装内容，点击下一步。

3、点击底部的安装按钮，这样就可以开始将数据复制到电脑。

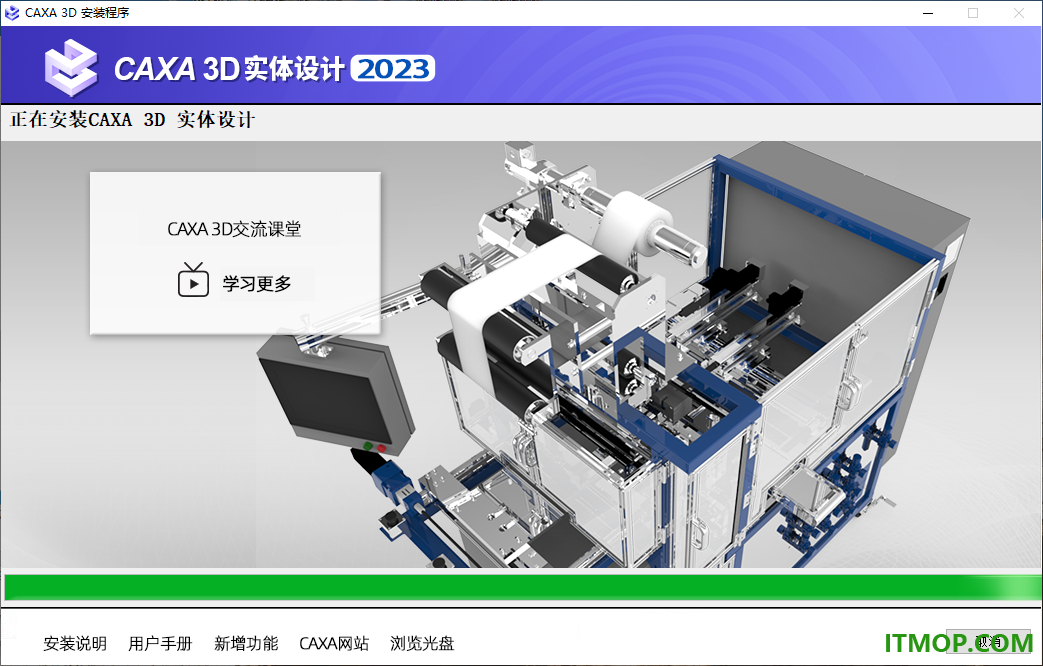

4、如图所示，提示安装的进度条，你需要等待一段时间。

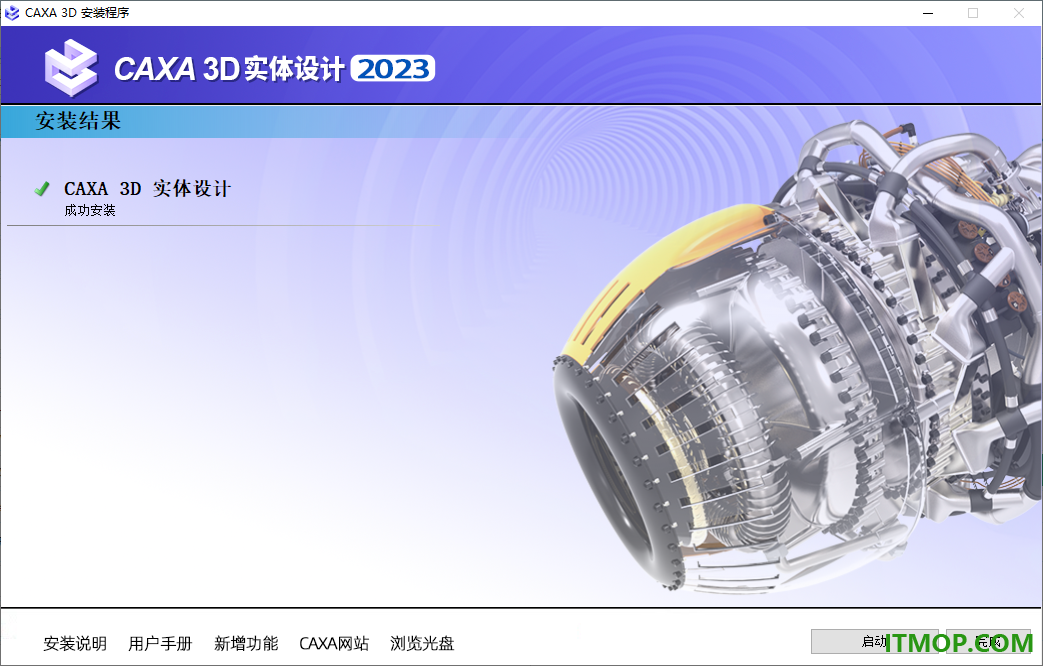

5、提示caxa 3d实体设计2023sp1安装成功，可以立即启动软件。

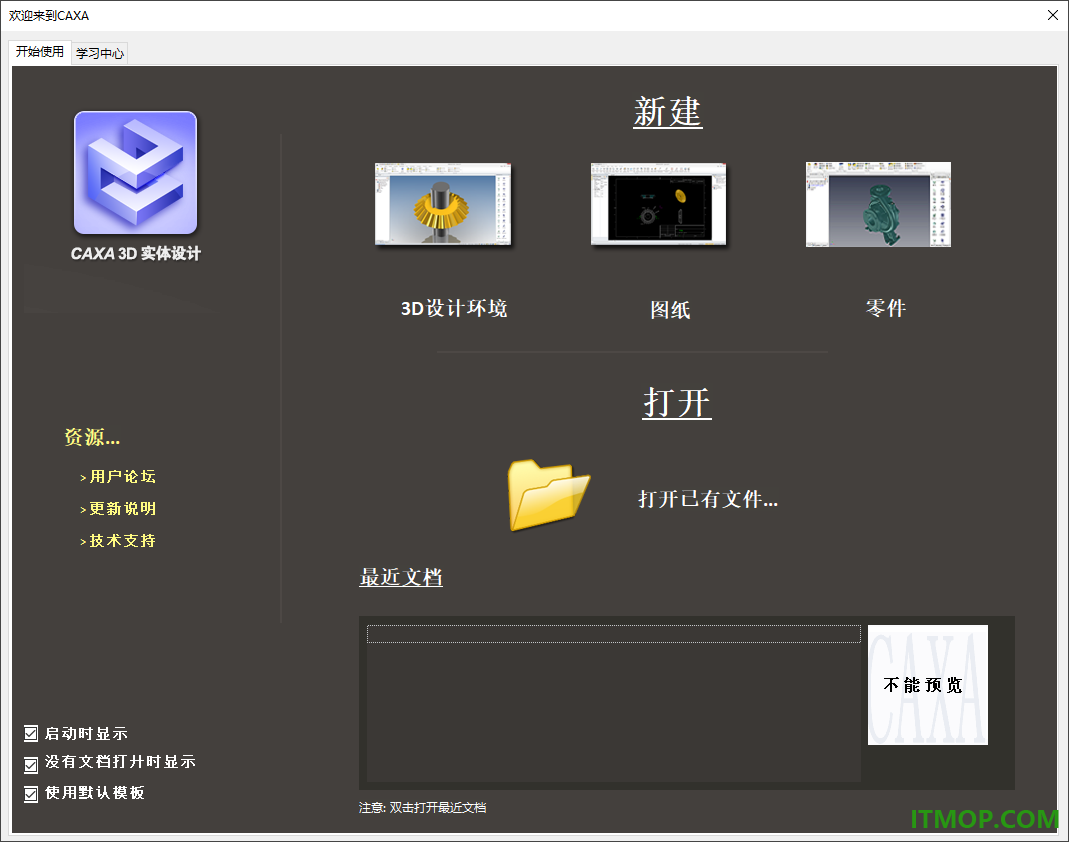

6、启动以后就可以新建一个项目了，可以新建3D设计环境，也可以打开本地的其他项目文件。

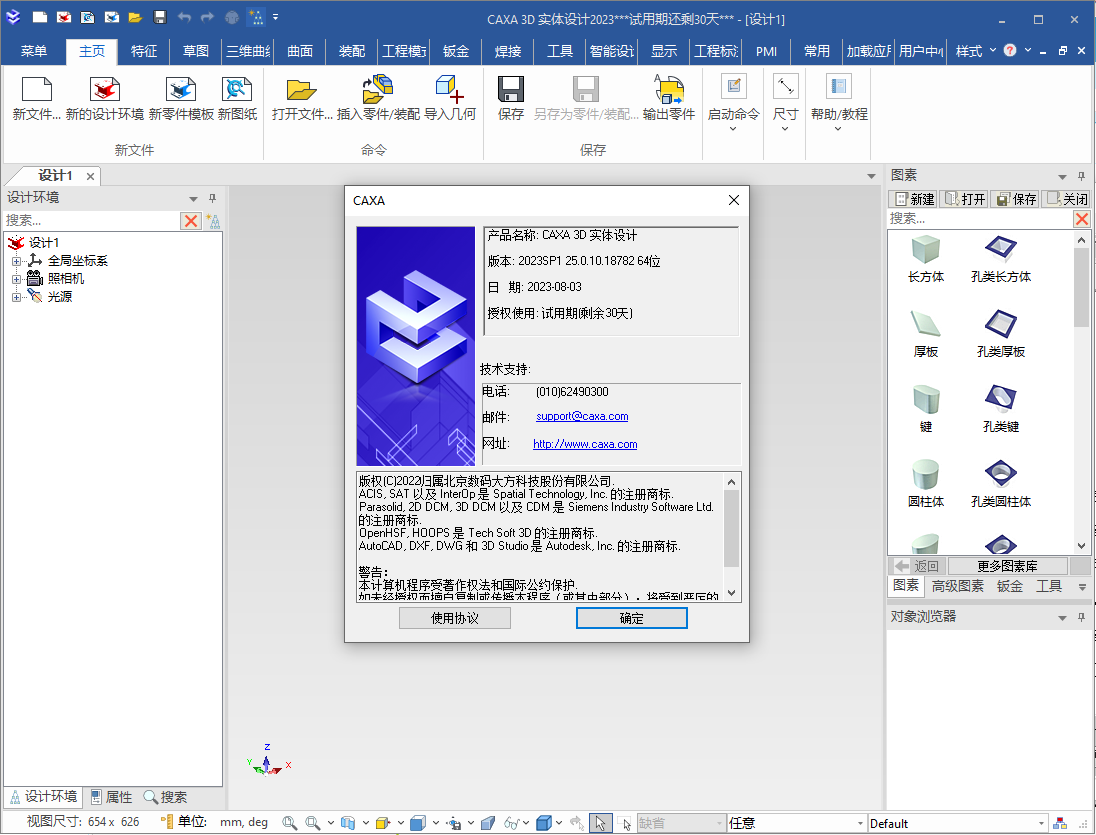

7、如图所示，新建一个项目就可以进入设计界面，可以在顶部区域找到草图、三维曲线等功能。

官方教程

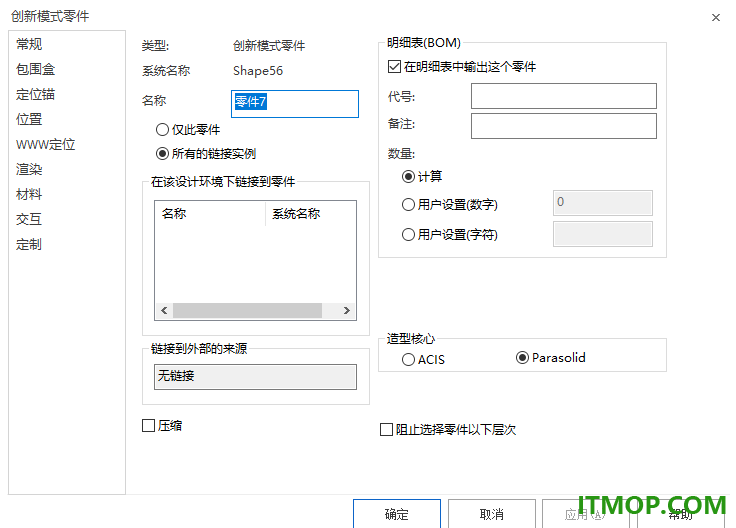

一、常规

在“常规”属性页中，类型、系统名称、名称等选项的设置与智能图素属性表中对应项的含义类似。这里不再赘述。

二、部分选项介绍

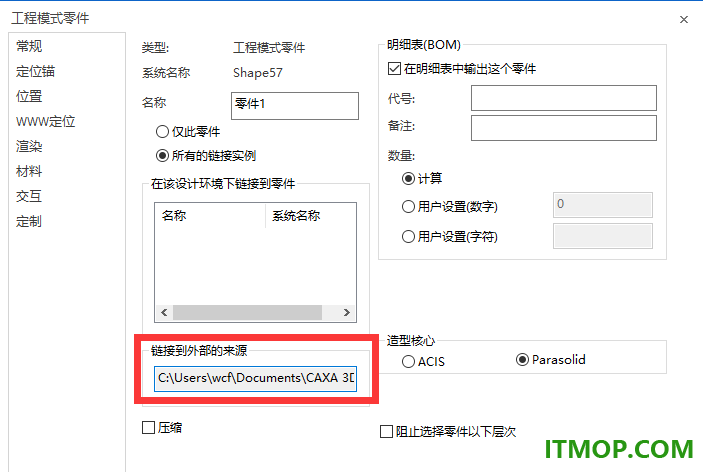

链接到外部的来源

此项根据零件是否是链接插入而由系统自动选择的，上图中为在本设计环境中生成的零件或通过拷贝、无链接插入、设计元素库拖入的零件的选项，为“无连接”。

如果是链接插入的零件，则它的属性表中此项自动显示文件的地址。如下图所示。

压缩

是否在设计环境中压缩此零件。勾选此项零件则从设计环境中消失。

明细表

勾选“在明细表中输出这个零件”，则在生成装配图、并投影生成工程图后，可以在工程图的明细表中自动反映这个零件。在“代号”、“备注”中填写零件的序号和备注，就可以在工程图的明细表中自动填入代号、名称等项目。

数量

在明细表中该零件的数量设置。默认为“计算”，即CAXA 3D 实体设计在设计环境内容的基础上自动计算材料单的零件/装配件数量。也可以改为“设置”，在其后的输入框中输入该零件的数量。更改后二维绘图中的明细表会随之修改。

造型核心

实体设计中有两种造型核心：Acis和Parasolid。可以在这里选择该零件的造型核心。此时首先是安装软件时的默认核心。可以通过修改改变其造型核心。

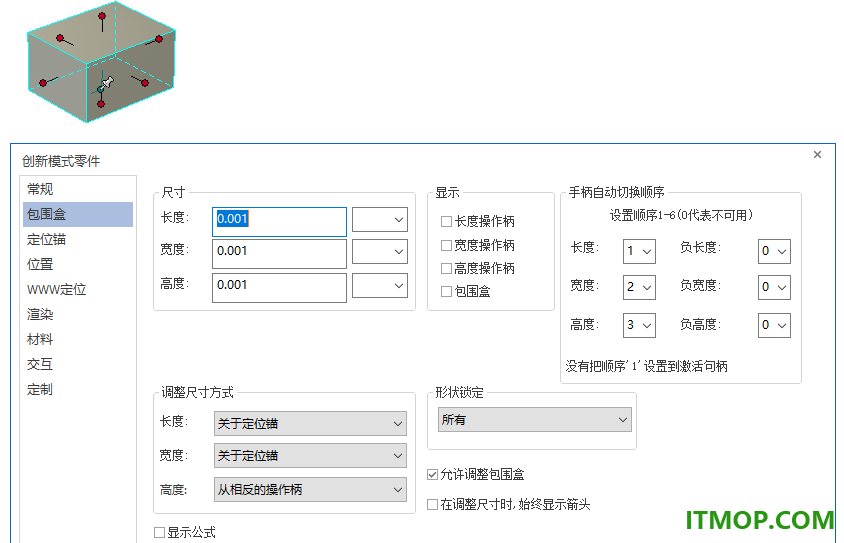

三、包围盒

从图中可以看出，工程模式零件的属性中没有这个选项卡。因为工程模式零件一般不用包围盒来编辑其尺寸。在“包围盒”属性页中，尺寸、调整尺寸名称等选项的设置与智能图素属性表中对应项的含义相同，但不同的是零件包围盒及其操作柄在默认状态下是不显示的，“显示”部分默认没有勾选。而且此时“尺寸”部分的数值也不是零件的实际尺寸。

将“显示”部分的各方向操作柄和包围盒前面勾选，确定后零件状态会显示操作柄和包围盒。而再进入零件属性，“包围盒”属性页中的“尺寸”也发生了变化，显示了实际数值。如图所示。

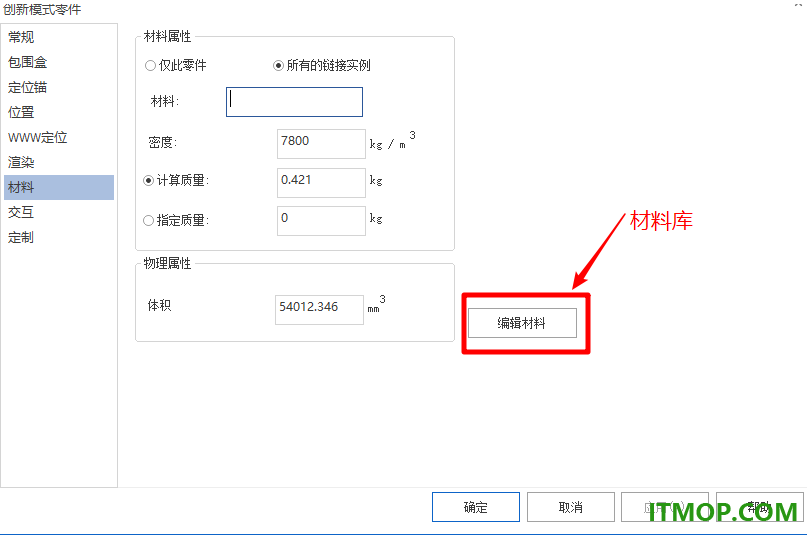

四、材料

该属性页中有若干可以设置零件材料和密度等的选项，可以在其后的输入框中输入材料及其密度等，定义此选项之后，CAXA 3D实体设计就可以对由具有不同材料的零件组成的装配件进行分析。如图所示。

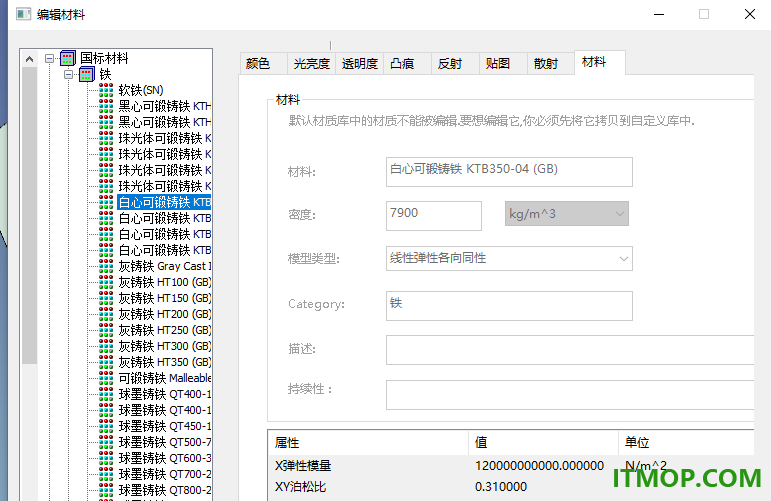

材料库 ： 在“材料”属性页点击“编辑材料”按钮进入材料库设置页面，可以在这里为零件指定材料特性。

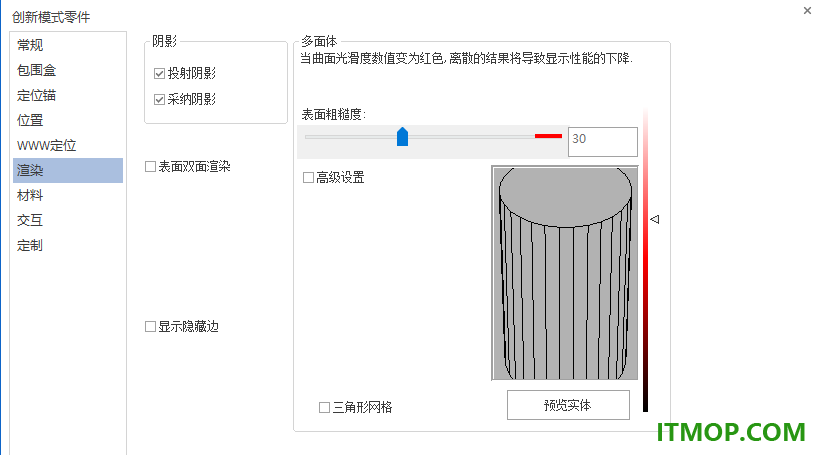

五、渲染

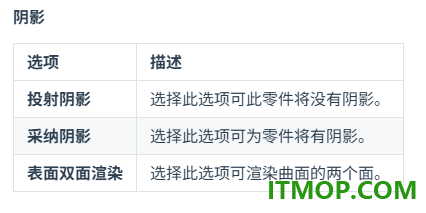

在此属性页中将对零件的渲染风格进行设置。可编辑的渲染选项如下：

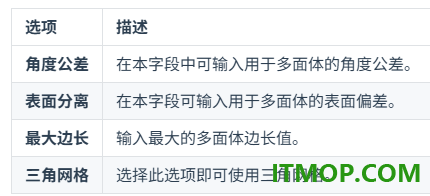

多面体

表面粗糙度：拖拉滑动条或输入一个值可指定多面体的表面平整度。数值越大，表面越光滑，软件运算速度越慢；数值越小，表面越粗糙，软件运算速度越快。

在预览窗口中可预览当前多面体和实体视图之间变换。
