caxa 3d实体设计2026永久授权版

caxa 3D实体设计2026提供三维绘图功能，可以使用多种三维曲线帮助你绘制模型，官方提供曲面交线、曲面投影线、公式曲线、提取曲线、组合投影曲线、包裹曲线、轮廓曲线、桥接曲线、直线、圆弧、多边形、椭圆形等多种绘图工具，使用不同的工具就可以在绘制界面设计新的零件模型，支持钣金零件设计，支持装配零件设计，支持螺栓螺母设计，支持结构件设计，支持轴承零件设计，大部分机械3D模型都是可以通过这款软件设计的，除了模型以外，也可以在这款软件设计CAD图纸，使用官方的图库模板资源就可以快速设计零件图，喜欢的朋友就下载吧。

CAXA 3D实体设计2026新增功能

一、柔性约束

装配体的刚性和柔性状态是控制零部件行为的重要属性，刚性装配是指将零部件视为一个整体，其内部结构不会发生相对运动；柔性装配允许零部件内部发生相对运动或变形。

柔性状态的显示

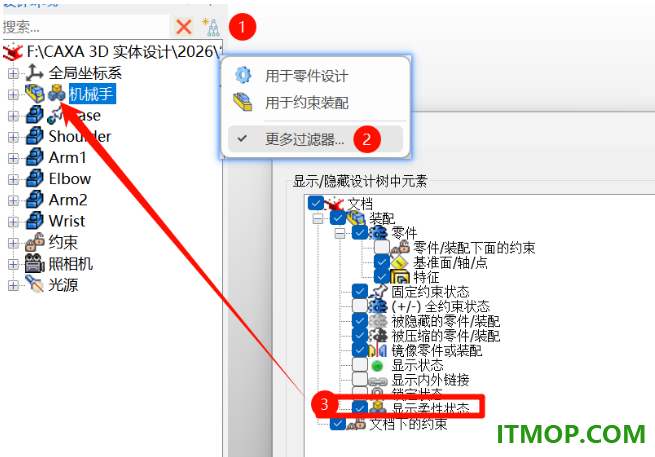

可以在设计树过滤器中设置是否显示柔性状态，设置后在设计树对应的装配节点后会增加一个柔性状态的图标。

装配设置为柔性后，对装配里面的零部件移动位置不会改变这个装配对应的外链文件中零部件位置。

当把一个装配的状态从柔性更改为刚性后，这个装配体里的零件位置会重置为外链文件中的零部件状态。

操作步骤

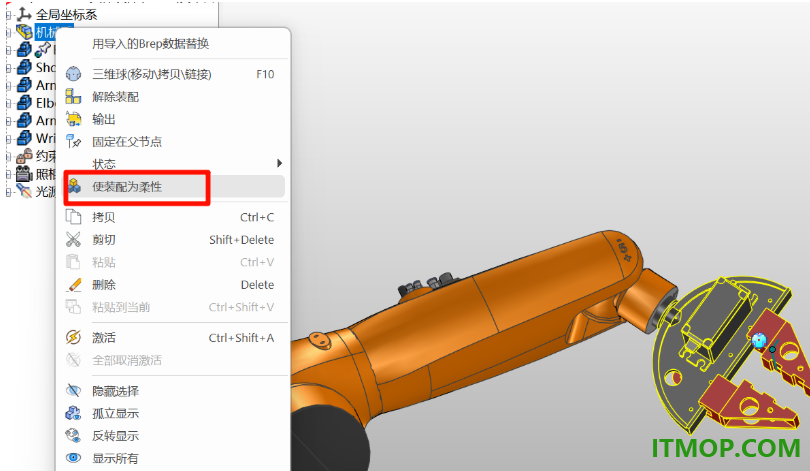

设计树选择需要柔性化的装配，右键菜单选择“使装配为柔性”

二、约束编辑交互优化

针对约束编辑时的交互做了下列优化：

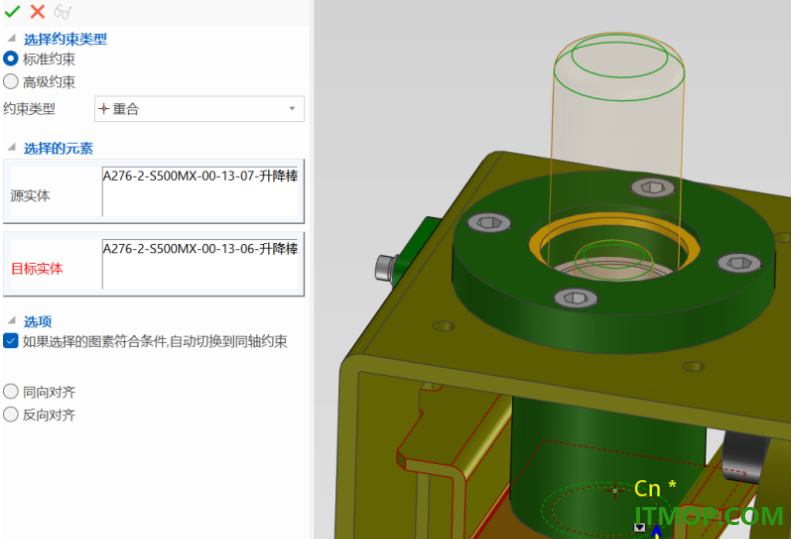

无序列表装配约束浮动框支持拖动，在添加约束和编辑约束时，装配约束浮动框可以用鼠标拖动位置，解决了以前版本浮动框遮的问题。

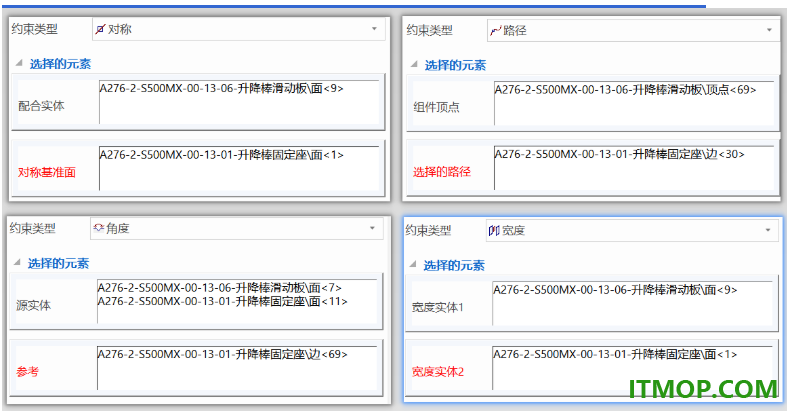

修改了角度约束，对称约束，宽度约束以及路径约束对话框中拾取元素的提示名称，更加明确易懂。

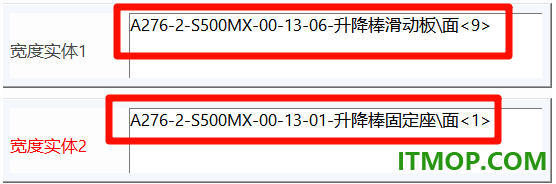

在约束拾取对象的名称前面增加了这个拾取几何所属零件的名称，更加便于识别这个约束的所属零件。

三、3D BOM

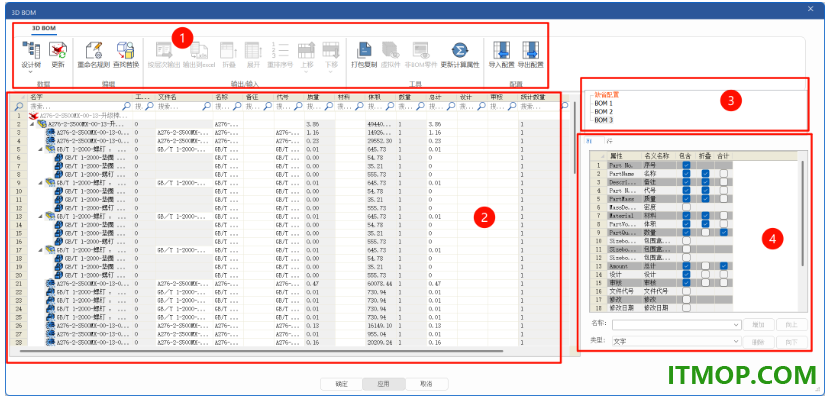

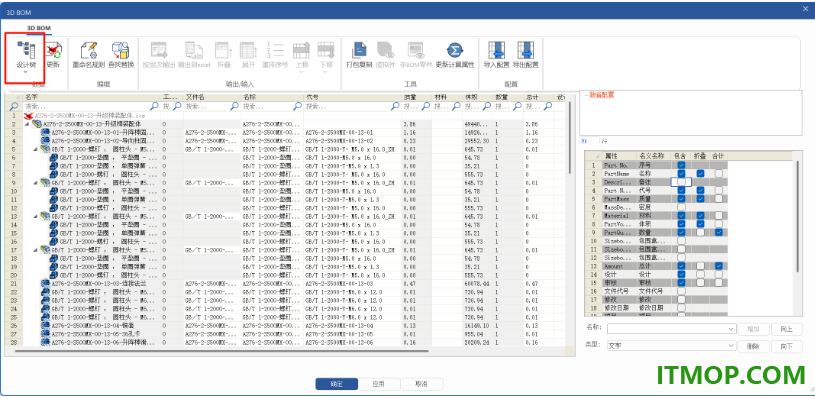

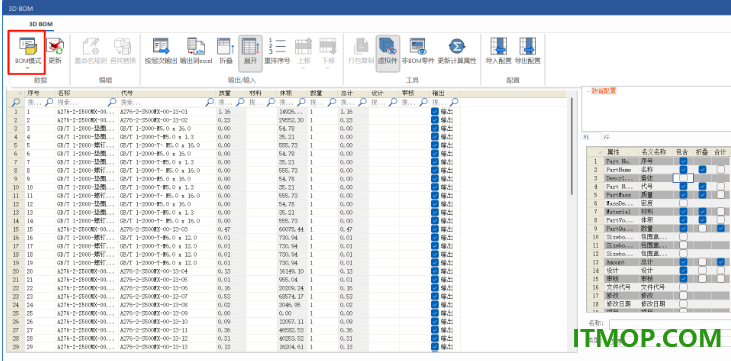

界面布局

功能区： 3D BOM数据的功能设置，包括模式的选择、BOM数据的输入输出、BOM常用工具、BOM数据的编辑等功能。

BOM信息展示区： 这个部分是3D BOM的核心功能区域，用来展示具体的BOM信息数据。展示区将会提供多种数据展示形式：明细表模式、设计树模式、缩进模式、仅顶层、仅零件等。

BOM配置区： BOM的配置管理，支持BOM的创建、重命名、应用、删除。

BOM行、列设置区： 设置在BOM显示的行、列，可以通过勾选“包含、折叠、合计”控制列的显示、合并、汇总计算；通过BOM过滤器设置行的显示内容。

BOM模式

在BOM信息展示区信息展示支持函BOM模式和设计树模式两种方式。BOM模式采用工程图中的明细表风格，零部件明细平铺展示，BOM模式提供下列功能：

可以根据序号排序、上下移动行并更新序号。

可以根据某列的名称进行排序，且序号可以自动更新。

具有同类型零部件合并、分解功能，合并规格可以设置。

合并项可以展开，对其子项进行查看、编辑。

设计树模式

在设计树模式下信息展示形式与3D设计环境中的设计树一致，在设计树模式可以查看零部件关联的3D和工程图文件；可以直接使用批量修改功能批量修改文件名；可以使用打包复制功能转存文件。

软件特色

1、修饰螺纹：通过选择圆形边创建螺纹线，方便对螺纹添加标注内容。

2、示意焊：创建焊缝并用简化表达进行显示，可以对相关的内容附加注释。

3、文字注释内容：也可以在软件中直接创建新的2D文字内容，将零件数据附加到模型。

4、支持3D图形添加，可以选择部分圆柱体、孔类半圆柱、管状体、工字梁。

5、也支持T型梁、直角、U形体、三角体、多棱体、孔类多棱体添加。

6、吊耳：JB/ZQ 4629-1997B型铸造吊耳、JB/ZQ 4630-2006插入式圆柱形吊耳、JB/ZQ 4630-2006带手柄的插入行柱形吊耳。

7、缓冲器：JB/T 8110.0-1999HT1型壳体焊接式弹簧缓冲器、JB/T 8810.1HT3型壳体焊接式弹簧缓冲器。

8、铝合金压制接头：GB 6946-1993铝合金压制定接头A型、GB 6946-1993铝合金压制定接头B型。

9、起重机：JB/T 6392.1-1992起重机车轮(SL-双轮缘车轮)、JB/T 9005-1999起重机用铸造滑轮。

10、锁具螺旋扣：CB/T 3818-1999索具螺旋扣ZUUD型、CB/T 3818-2013索具螺旋扣KCCD型、CB/T 3818-2013索具螺旋扣KCOD型。

11、套环：GB 5974.2-2006钢丝绳用重型套环、GB/T 5974.1-2006普通套环、GB/T 33-1999索具套环-钢索套环。

12、卸扣：GB/T 8122-1999一般起重机用锻造卸扣、JB/T 8112-1999一般起重用锻造卸扣(D型卸扣)。

13、压板：GB/T 5975-2006钢丝绳用压板、GB/T 5975-2006钢丝绳用压板(深槽)。

14、直柄单钩：GB/T 10051.5-1988直柄单钩LMD型和LYD型、GB/T 10051.5-1988直柄单钩LM型和LY型。

caxa实体设计2026安装破解教程

1、下载解压，得到caxa 3d实体设计2026官方版，以及crack补丁文件；

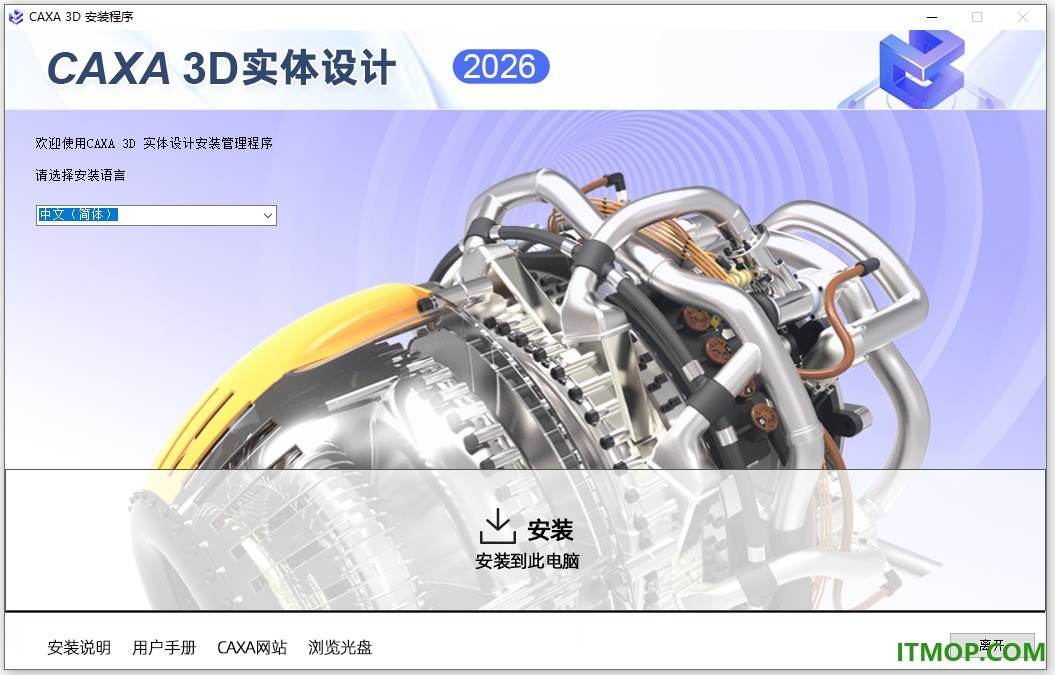

2、将CAXA3D2026SP0.iso文件解压或用虚拟机加载，双击setup.exe，选择中文简体；

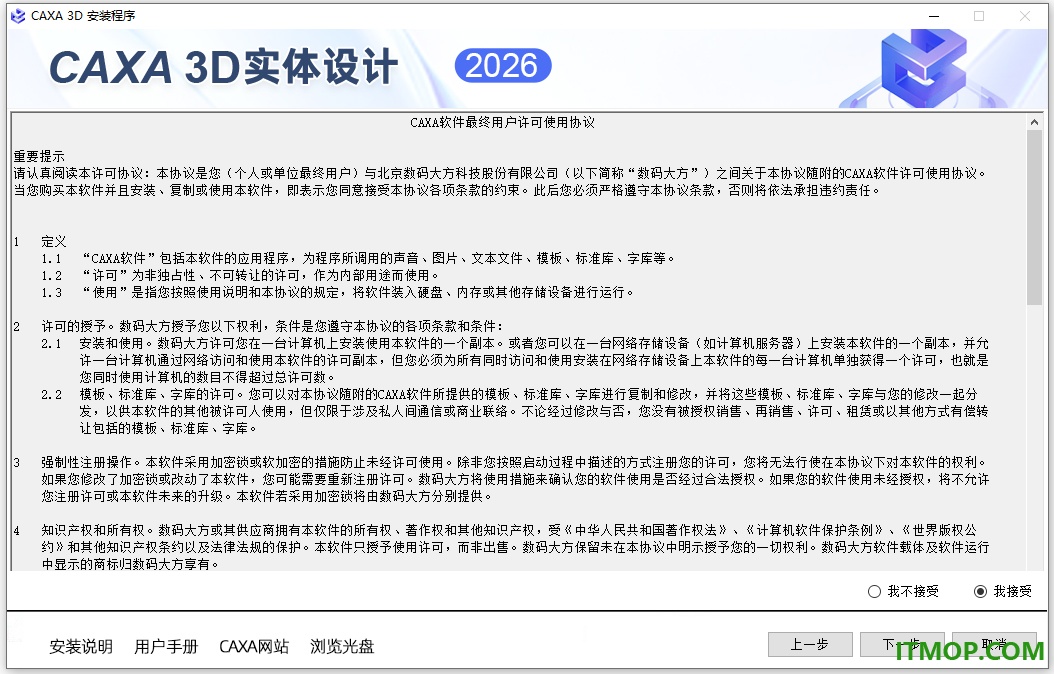

3、同意软件协议；

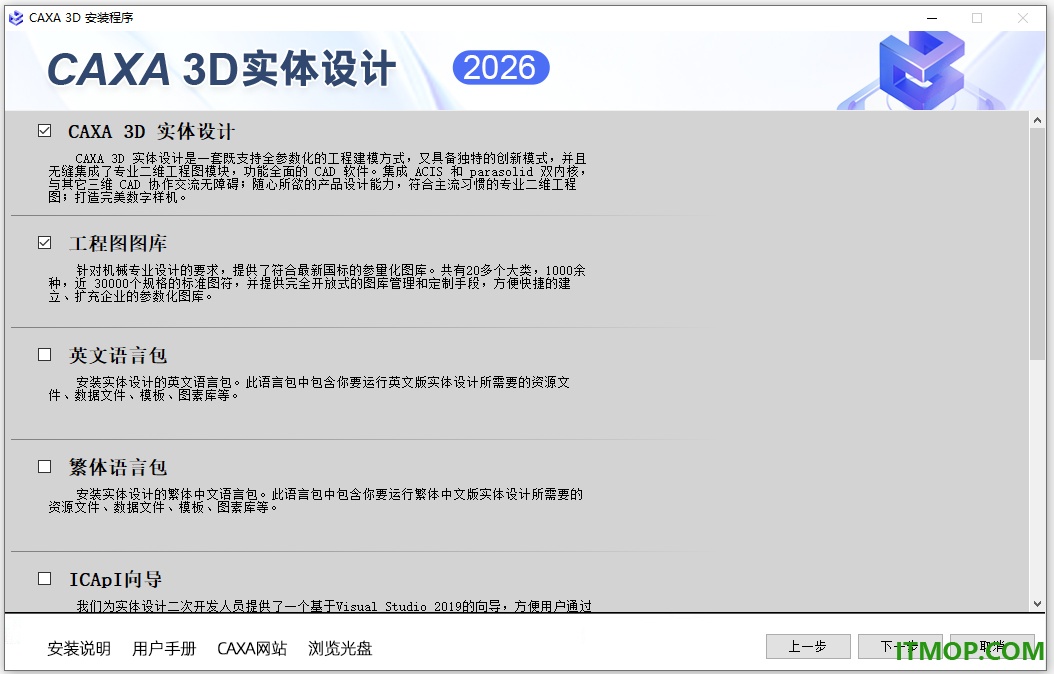

4、选择需要安装的组件，建议全选；

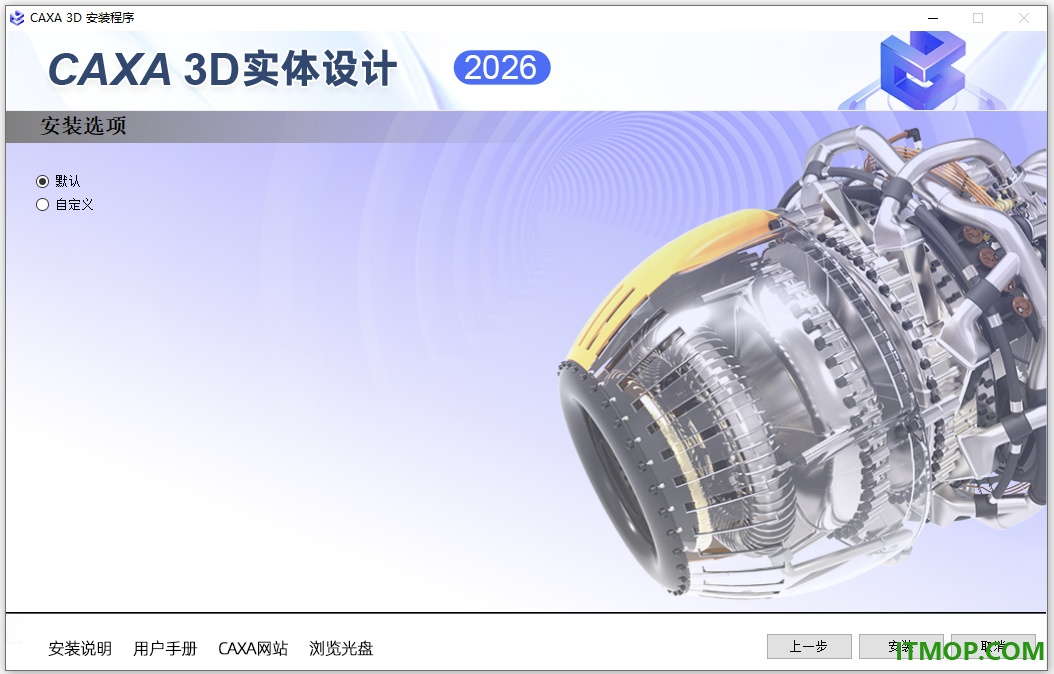

5、安装选项，建议为默认；

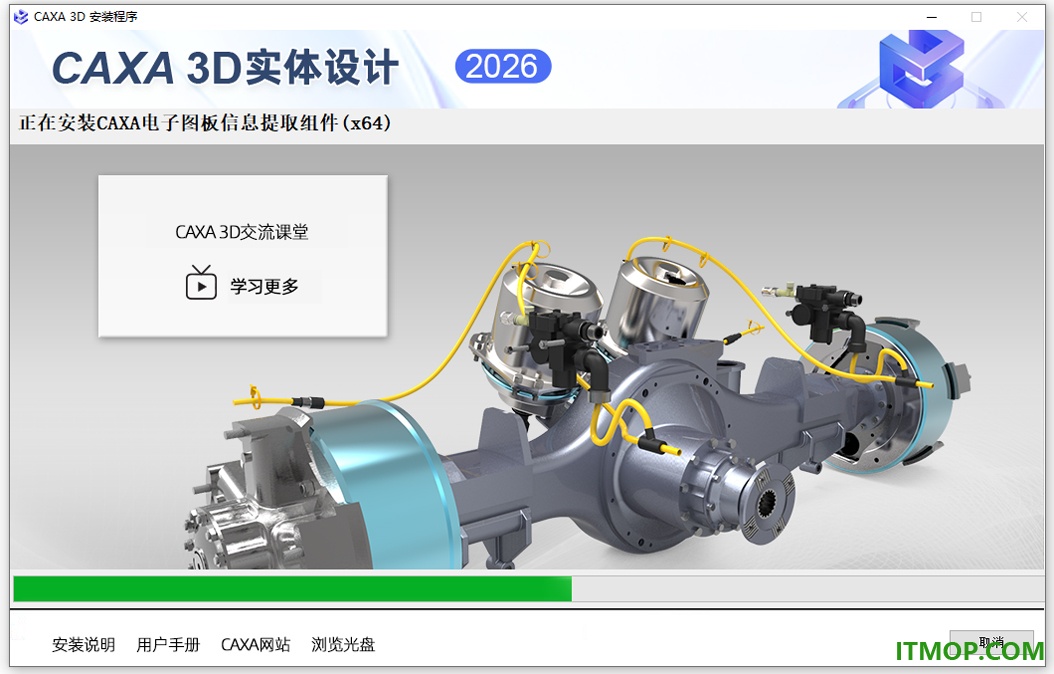

6、正在安装中，安装速度取决于用户的电脑配置；

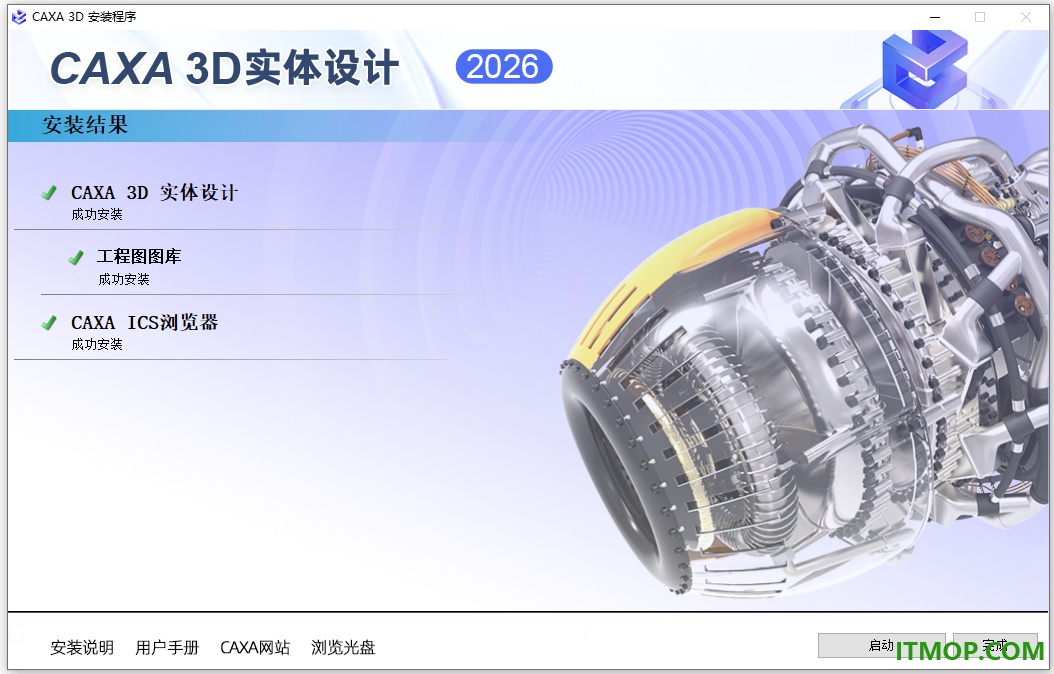

7、成功安装，点完成，先不要启动，否则后面的激活可能会失败；

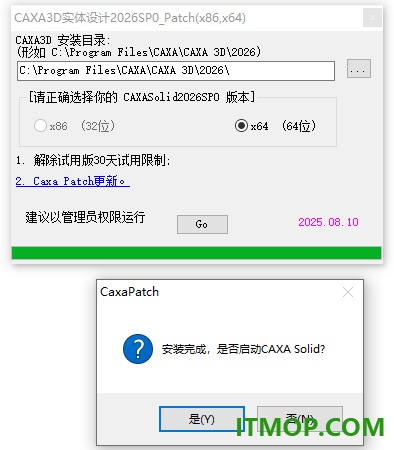

8、打开crack补丁文件夹，运行Caxa实体设计2026SP0_Patch(X64).exe，将自动定位软件，直接点击go即可激活。

9、好了，以上就是caxa 3d实体设计2026永久授权版的安装教程，软件可以免费使用啦。

官方教程

一、曲面生成

“曲面”功能面板上的“曲面生成”类按钮如下图所示。

曲面生成功能在创新模式中和工程模式中使用略有不同：

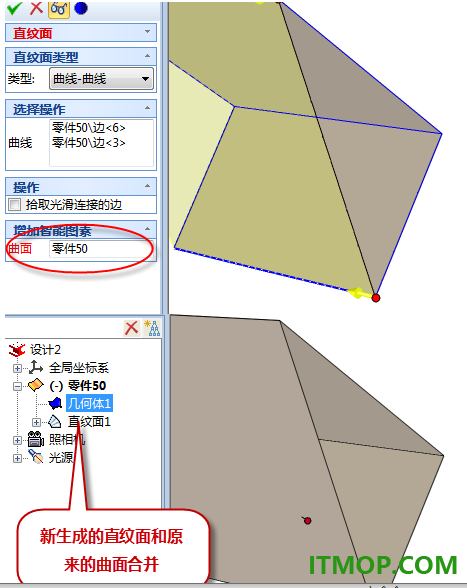

在创新设计环境下，如果屏幕上已经存在一个曲面并且需要把将要做的网格面与这个面作为一个零件来使用，那么选择这个曲面同时把“增加智能图素”按钮按下，系统会把这二个曲面作为一个零件来处理。如下图所示：

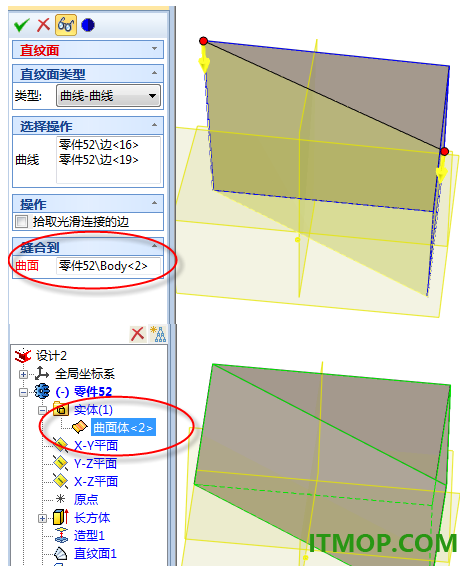

在工程模式下，选择“缝合到”，系统会将新生成的曲面作为激活零件或曲面的一个体来处理。如下图所示：

原来生成封闭的曲面后会自动转为实体，在CAXA 3D实体设计2011中，默认只生成曲面。但在提取曲面和偏移曲面中设置了选项，可以转为实体。

二、旋转面

按给定的起始角度、终止角度将曲线绕一旋转轴旋转而生成的轨迹曲面。如图所示。

操作步骤：

首先使用草图或3D曲线功能绘制出直线作为旋转轴，并作出形成旋转面的曲线。

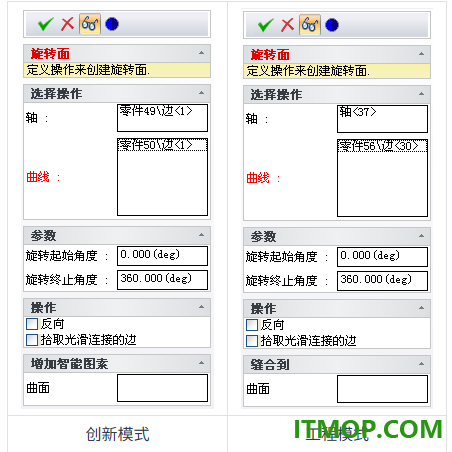

单击“曲面”功能面板上的 “旋转面”按钮。屏幕上会出现如下“旋转面”命令管理栏。

轴：选择一条草图线或一条空间直线作为旋转轴。

曲线：拾取空间曲线为母线。

旋转起始角度：是指生成曲面的起始位置。

旋转终止角度：是指生成曲面的终止位置。

反向：当给定旋转的起始角和终止角后，确定旋转的方向是顺时针还是逆时针。如不合要求，选择此按钮。

拾取光滑连接的边：如果旋转面的截面是由二条以上光滑连接的曲线组成，按下此钮，将成为链拾取状态，多个光滑连接曲线将被同时拾取到。

增加智能图素：创新模式下把二个曲面合为一个零件时选用此项。

缝合到：工程模式下把二个曲面合为一个体是选用此选项。

三、网格面

以网格曲线为骨架，蒙上自由曲面生成的曲面称之为网格曲面。网格曲线是由特征线组成横竖的相交线。

网格面的生成思路：首先构造曲面的特征网格线确定曲面的初始骨架形状。然后用自由曲面插值特征网格线生成曲面。

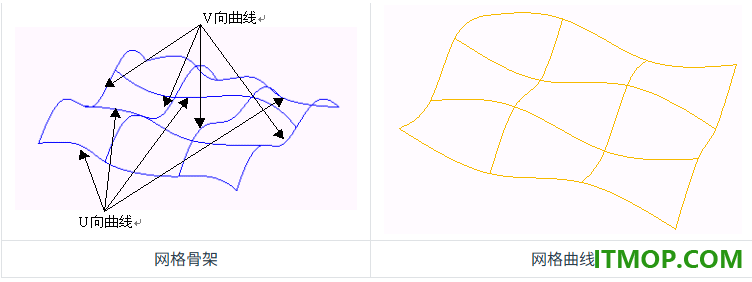

由于一组截面线只能反应一个方向的变化趋势，还可以引入另一组截面线来限定另一个方向的变化，这形成一个网格骨架，控制住两方向（U和V两个方向）的变化趋势如下面左图所示，使特征网格线基本上反映出设计者想要的曲面形状，在此基础上插值网格骨架生成的曲面必然将满足设计者的要求。

操作步骤：

首先使用草图或3D曲线功能绘制好U向和V向网格曲线，注意U向和V向曲线必须有交点。如下面右图所示。

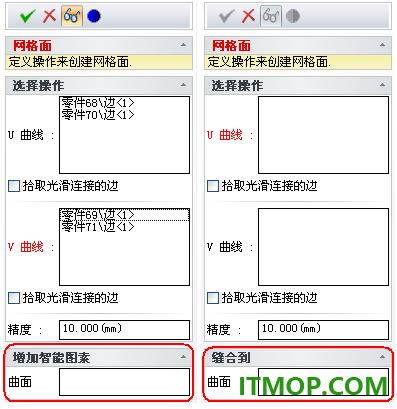

单击“曲面”功能面板上的“网格面”按钮，屏幕上会出现如下面左图所示“网格面”命令管理栏。如果屏幕上已经存在一个曲面并且需要把将要做的网格面与这个面作为一个零件来使用，那么选择这个曲面同时把“增加智能图素”按钮按下，系统会把这二个曲面作为一个零件来处理。

当设计环境中有激活的工程模式零件或曲面时，要生成网格面，其命令管理栏如下面右图所示，注意最后一项和创新模式下不同，为“缝合到”，可以选择一曲面，使两个曲面成为一个体。

U 曲线：可以把二个方向的曲线中的任何一方作为U向曲线。拾取时要求依次拾取，并且拾取的位置要靠近曲线的同一侧。

V 曲线：U向曲线拾取完成后，按下此按钮开始拾取V向曲线。拾取的原则同上。

拾取光滑连接的边：如果网格面的截面是由二条以上光滑连接的曲线组成，按下此钮，将成为链拾取状态，多个光滑连接曲线将被同时拾取到。

增加智能图素：当需要把生成曲面合到另一曲面上时选用此项。

依次拾取U向空间曲线。二个方向的曲线任何一方向都可以首先作为U向曲线来拾取。拾取时U向线数显示框中会自动显示U向线数。U向曲线拾取完成后，单击“拾取V向曲线”按钮继续下一步。

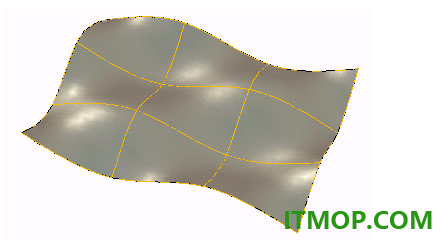

依次拾取V向空间曲线。拾取V向曲线时V向曲线显示框中会自动显示V向线数。完成操作后，单击完成按钮。曲面生成如下图所示：

提示

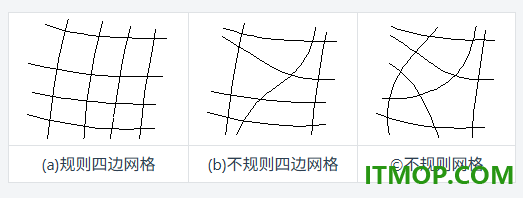

拾取的每条U向曲线与所有V向曲线都必须有交点。拾取的曲线应当是光滑曲线。曲面的边界线可以是实体的棱边。特征网格线有以下要求：网格曲线组成网状四边形网格，规则四边网格与不规则四边网格均可。插值区域由四条边界曲线围成(图a、b)，不许有三边域、五边域和多边域(图c)。

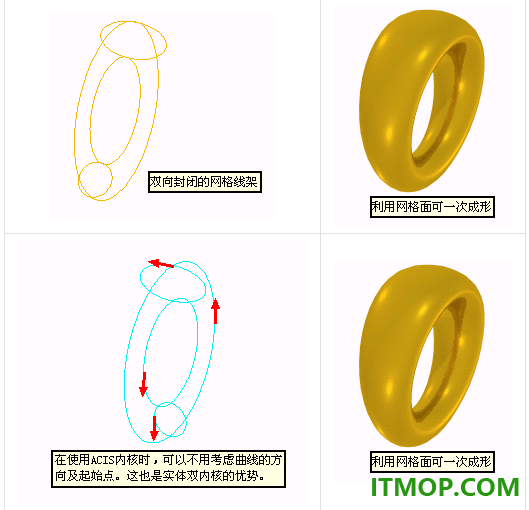

CAXA 3D实体设计支持双向封闭的网格面,是实体网格面功能的一大特点。如下图所示。

CAXA 3D实体设计2026主要新增内容

柔性约束

3D BOM

圆周阵列中心线

孔表功能优化

螺纹简化画法优化

视图投影功能的增强

尺寸编辑参数化功能优化

输出mp4动画功能优化

工程图投影优化

放样功能优化

管路库支持ANSI、ISO标准

约束编辑交互优化

偏移曲线命令增强

支持截断视图上做剖视图

工程图自动投影尺寸功能改进

视图更新的优化

3DXML输入、输出

剖切功能优化

支持多配置属性模板

按结构裁剪工具支持多体运算

装配特征功能增强
