caxa 3d实体设计2022中文免费版

caxa 3d实体设计2022中文免费版是一款功能丰富的3D机械零件绘图和建模软件，官方提供的功能很多，启动软件就可以显示草图菜单、曲面菜单、装配菜单、钣金菜单、焊接菜单，智能设计批注菜单，您可以在不同的菜单区域找到自己需要的功能，例如在草图菜单就可以找到很多CAD绘图工具，可以使用矩形、椭圆形、直线、曲线等工具开始绘图，也可以加载外部的CAD工程图到这款软件进行二次修改，新版caxa 3d实体设计2022提供了很多增强优化的功能，支持文档切换速度优化、测量工具改进、草图折弯功能的交互改进、智能图素手柄功能的增强、变形设计功能的跟进，让用户可以更好绘图和设计零件模型。

CAXA 3D 实体设计2022新增功能

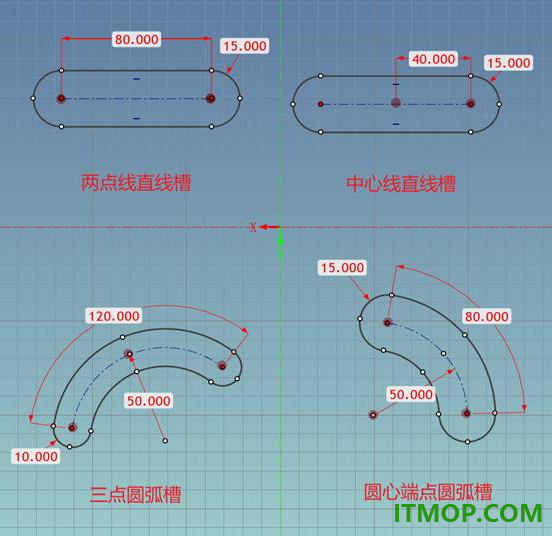

1. 草图键槽

在草图中，绘制区域内添加四种类型键槽绘制功能，分别为两点线直槽口、中心线直槽口、三点圆弧槽口、圆心端点圆弧槽口。

2. 批量修改零部件属性

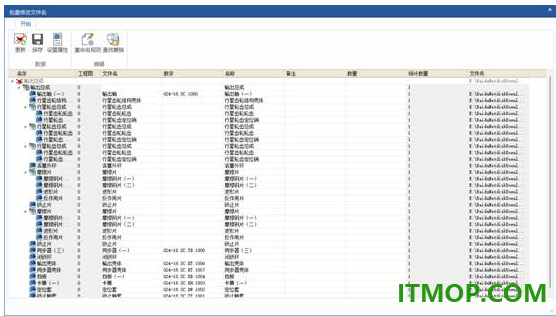

在产品设计尤其是改型设计时，经常需要修改整个产品的名称和代号等BOM信息，使用“批量修改”功能可以实现对整个装配里的零部件BOM信息的批量编辑。

3. 三维曲线功能的增强及改进

移动曲线

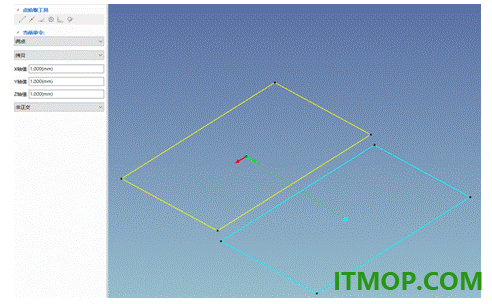

使用移动曲线功能实现对三维曲线的拷贝和移动，支持通过指定距离和指定两点位置两种方式操作。

4. 曲面投影线支持框选

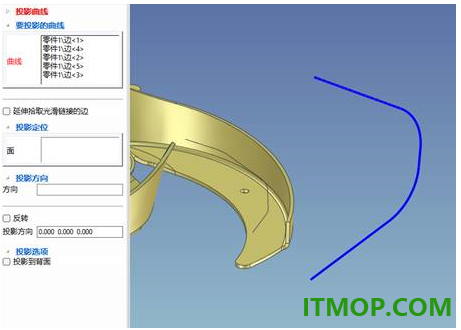

在使用三维曲线中的曲面投影线功能进行投影时，可以框选需要投影的曲线。

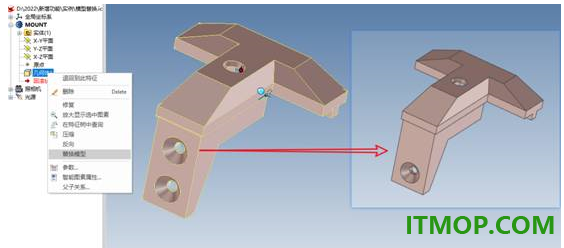

5. 替换模型

对于导入的模型在2022版本中支持“替换模型”，用新的模型替换原来导入的模型。但需要注意如何原来的模型有几何被参考引用，替换后参考关系会丢失。

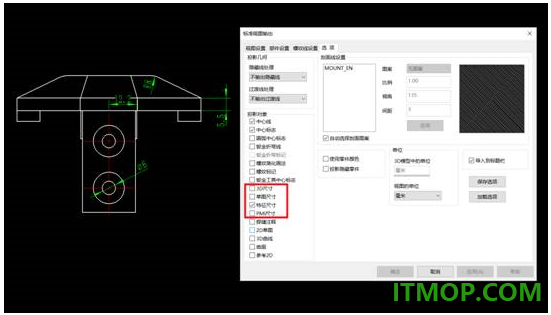

6. 自动投影尺寸

在2022版本中对投影视图时投影尺寸的功能做了改进，在原来的版本中只有在标准视图输出的选项中选择“真实尺寸”才能投影尺寸，在2022版本中取消了此项限制，只需要在投影对象中选择需要投影的尺寸类型即可。

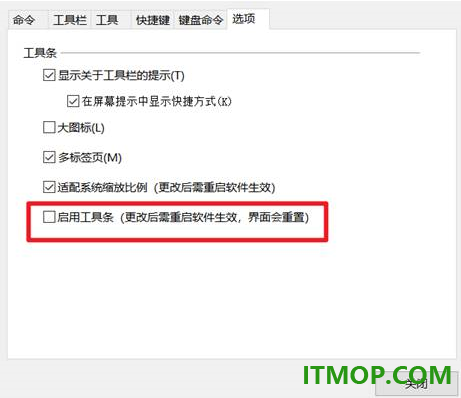

7. 文档切换速度优化

为了减少在文档窗口切换时的时间，在2022版本增加了是否启动工具条的选项，取消这个选项在文档切换时会不加载工具条，从而加快文档切换的速度。

软件特色

1、钢结构：基本线架、基本钢架、桌子线架、桌子钢架、盒线架、盒钢架、钢筋线架、钢筋钢架。

2、钣金内容：板料、弯曲板料、圆锥板料、添加板料、添加弯板、顶点过渡、顶点倒角、折弯。

3、成形工具：利用已有的几何形状,创建一个用于钣金的成形工具。

4、草图折弯：通过在钣金上的草图来创建折弯，可以对不同钣金曲面进行弯折。

5、实体切割：切割钣金零件，直接在软件界面选择一个钣金区域，对该面切割。

6、支持冲孔折弯：在板料上创建一个冲孔折弯，也可以创建钣金折弯切口。

7、转换非钣金：将实体或曲面体的面展开成平板，继续在平板区域编辑钣金。

8、快速报价：选择钣金进行报价，根据设计的数据自动计算当前零件的报价。

9、绘制：使用预设定的模板创建钣金零件的工程图，可以加载不同的零件模板使用。

10、插入结构件：在设计环境中定义结构件，使用官方的构件图插入编辑区域。

11、创建骨架模型：在设计环境中创建一个空的骨架模型,参考选项设置来设定创建的骨架模型是否激活。

12、添加注释：为智能设计批注的当前步骤添加新注释，可以自定义注释内容。

12、预览接收后效果：预览模型所有智能设计批注被接受后的效果。

13、接受：接受这些智能设计批注,将这些修改应用到模型上；拒绝：拒绝智能标注并将其从零件中删除。

14、移动面：添加通过设置移动距离来移动选中面的智能设计批注。

15、编辑位置：添加编辑零件几何图形位置的智能标注；修改半径：添加编辑零件几何的半径的智能设计批注。

安装激活方法

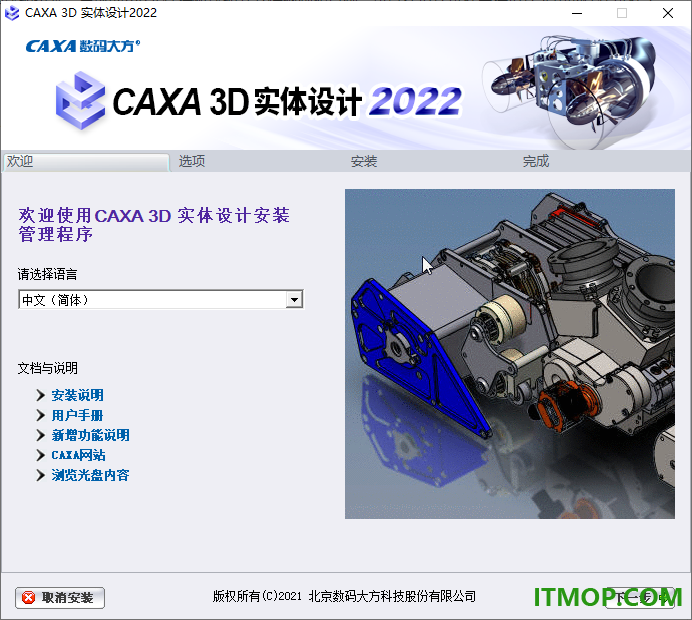

1、将caxa 3d实体设计2022软件安装到电脑，直接点击下一步。

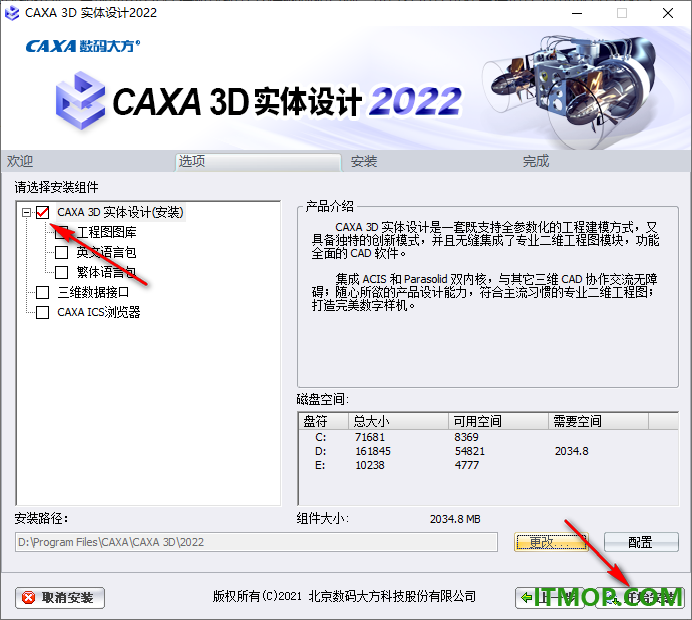

2、如图所示，勾选主要的软件，其他的软件也可以勾选安装。

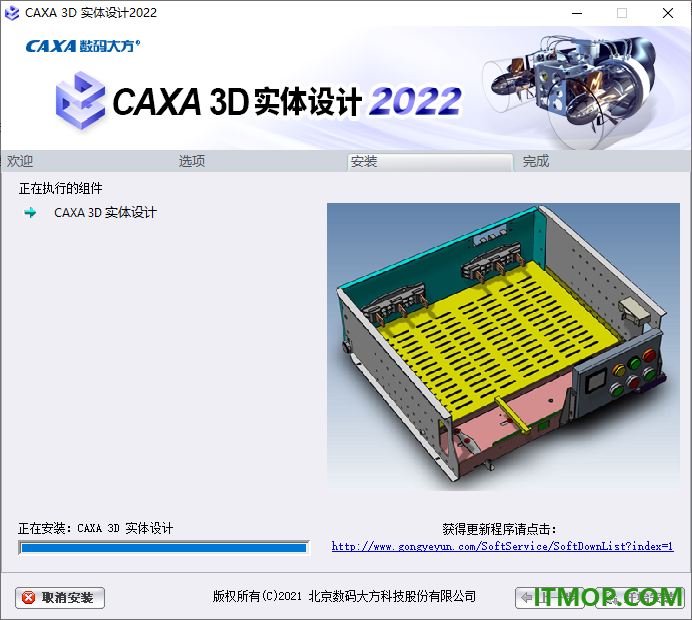

3、显示软件的安装进度条，等待几分钟。

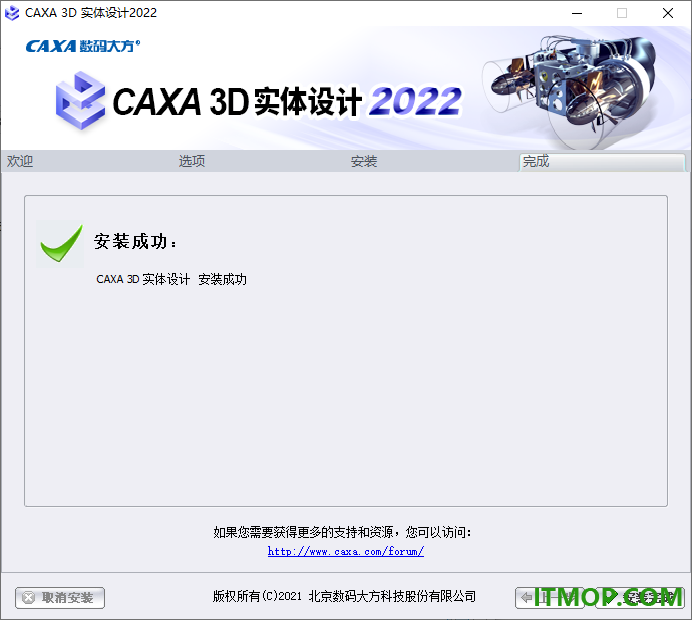

4、caxa 3d实体设计2022已经安装到电脑，不要启动软件。

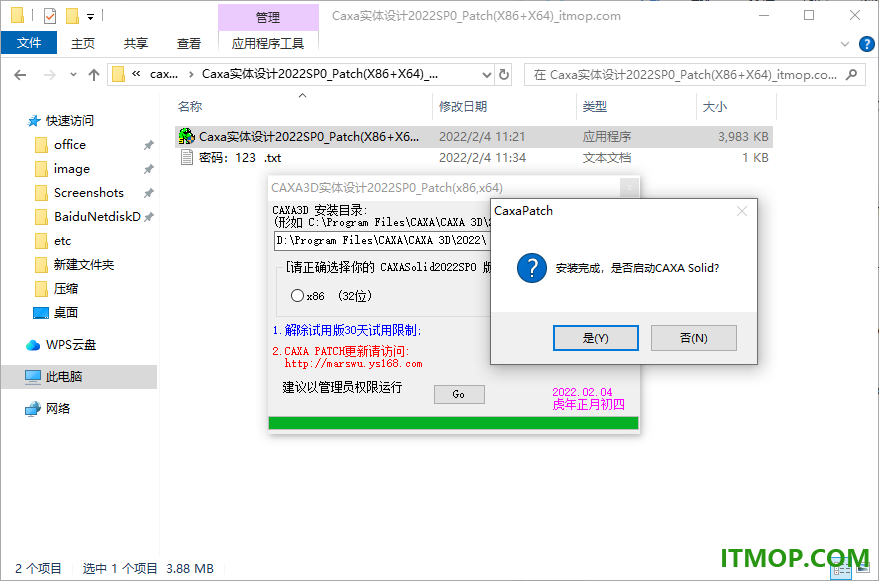

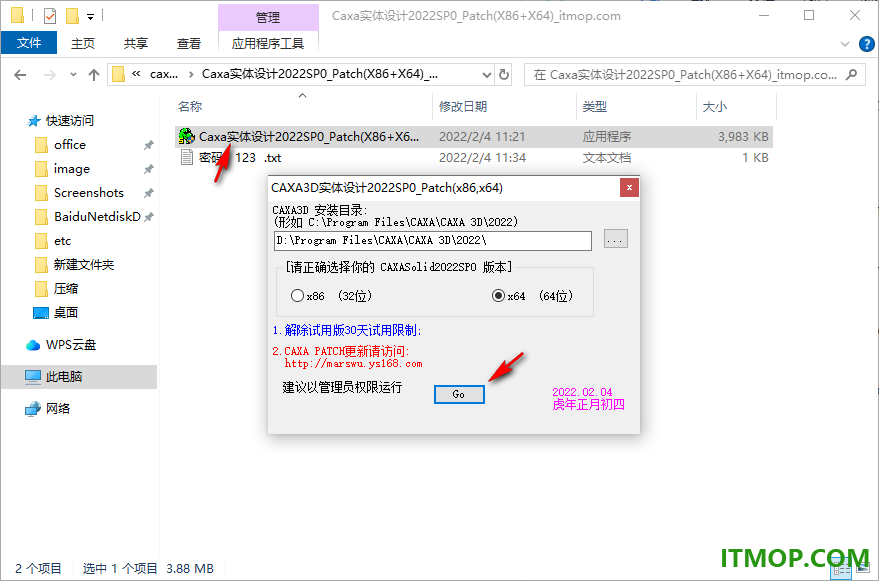

5、解压zip文件，密码是123，管理员启动里面的破解补丁，点击GO。

6、caxa 3d实体设计2022已经破解成功，可以直接启动主程序。

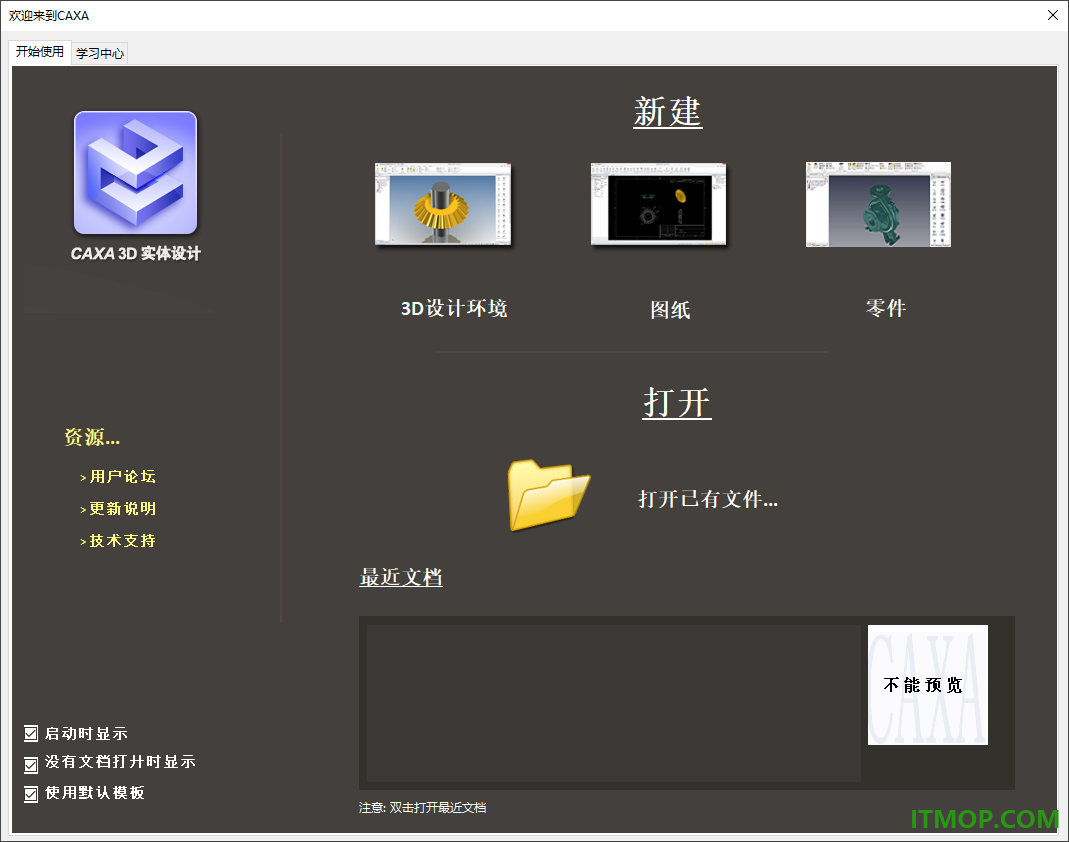

7、如图所示，这里是软件的项目新建界面，可以打开电脑的一个工程文件，也可以新建零件。

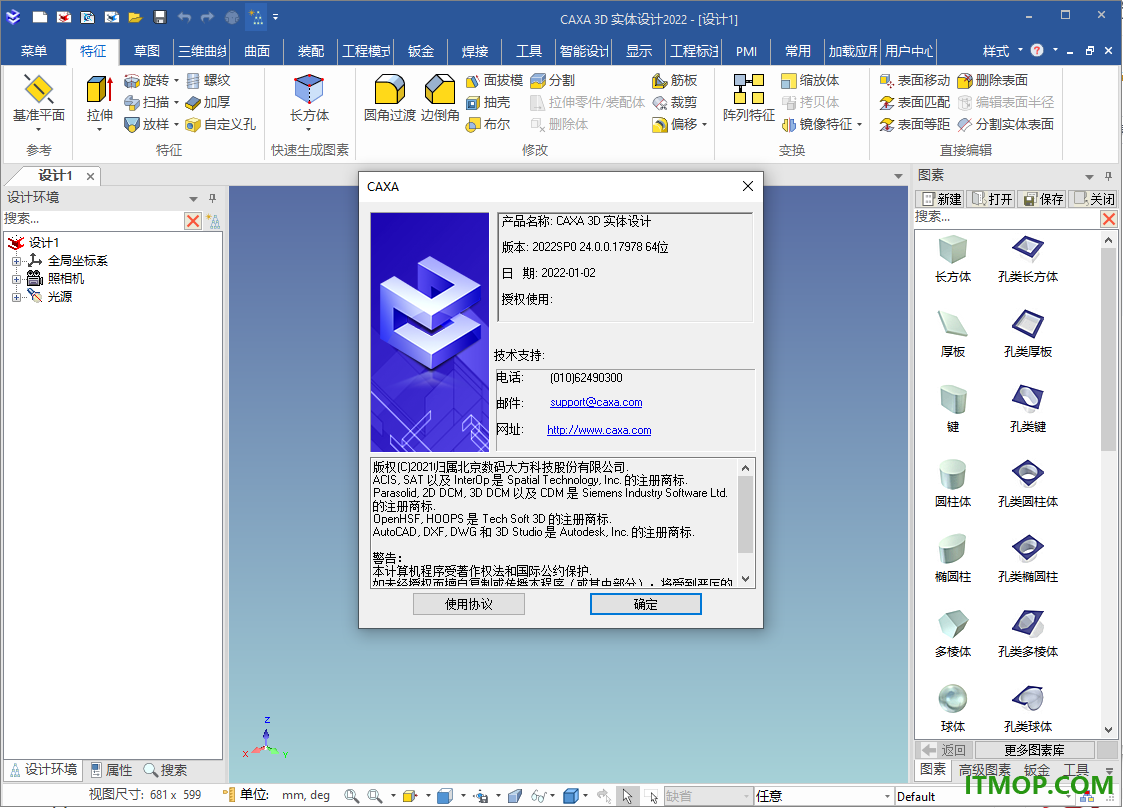

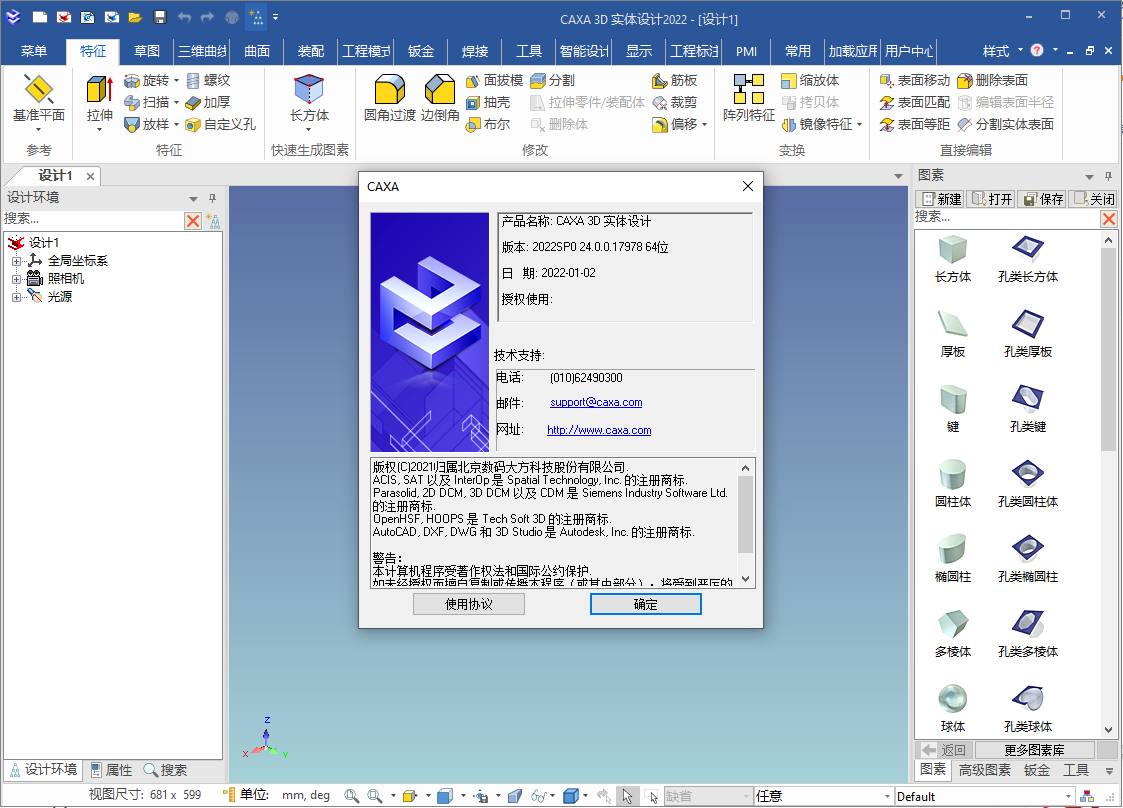

8、caxa 3d实体设计2022的设计界面就是这样的，可以在顶部找到很多零件设计功能。

官方教程

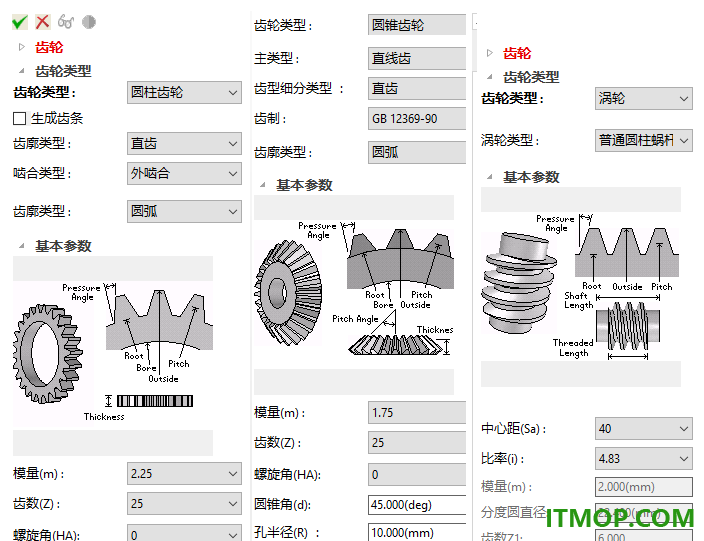

一、齿轮

“齿轮”提供了大量可用于生成三维齿轮设计的参数配置和选项。包含以下三类齿轮类型：圆柱齿轮（包含齿条）、圆锥齿轮、蜗杆。

各属性表的预览窗口中显示了齿轮类型及其相关尺寸的详细说明。可用选项类别，随齿轮类型的不同而改变，

模量 （m）： 齿轮的模数。

齿数（Z）： 用于为齿轮输入相应的齿数。

螺旋角（HA）： 用于输入斜齿轮上齿轮齿的倾斜角的相应角度值。

圆锥角 （d）： 用于输入圆锥齿轮的圆锥角度值。

基础高度 （H）： 用于输入齿条的基础高度值。

孔半径（R）： 用于为齿轮输入相应的孔半径。

齿宽（b）： 用于为齿轮输入相应的厚度值。

变位系数（x）： 变位齿轮的变位系数。

压力角（a）： 输入齿轮压力角采用的角度值。

齿顶高系数（ha*）： 齿顶高系数，用来计算齿顶高。

顶隙系数 （C*）： 径向间隙的系数，用来计算顶隙。

圆角过渡 ： 齿轮的圆角过渡大小。

中心距 （Sa）： 蜗杆和对应涡轮的中心距离。

比率 （ i ）： 蜗杆的减速比。

螺纹长 （TL）: 蜗杆上螺纹齿的长度。

轴长 （SL）： 蜗杆的长度。

二、简化包装

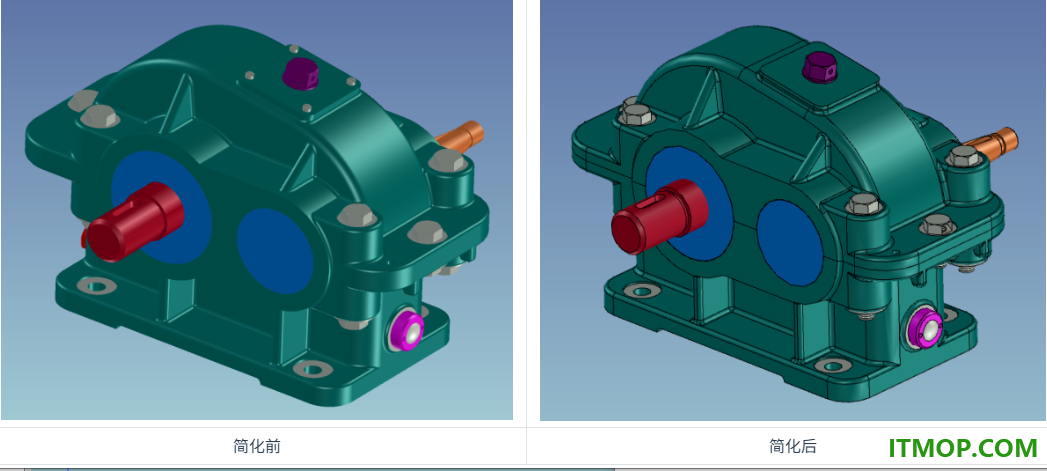

在进行大型装配体设计时可以使用“简化包装”功能将复杂装配体或复杂零件进行简化处理，同时保留进行装配所需的几何元素。这将显著提高大型装配的性能。

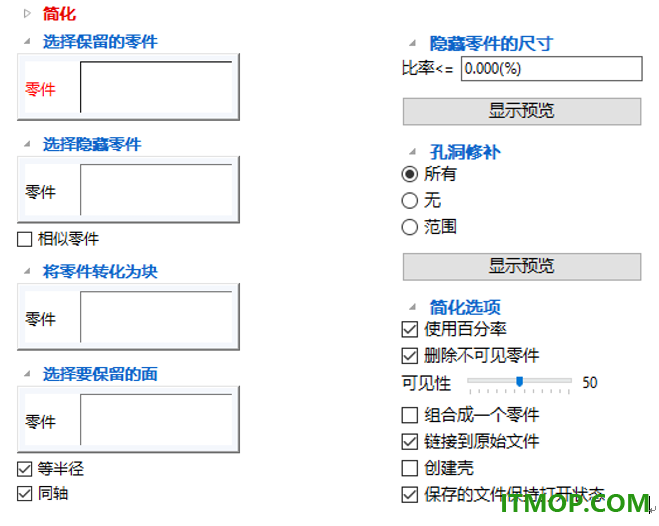

选择保留的零件 ：需要被保留的零件，如果没有选择任何零件按尺寸比例进行选择

选择隐藏零件 ： 需要被隐藏的零件，如果没有选择任何零件按尺寸比例进行选择

相似零件 ： 选择这个选项，系统将自动选择与隐藏零件类似的零件

将零件转化为块 ： 将零件转化为块，删除里面的特征

选择要保留的面 ： 如果有特定的面需要保留（例如配合面），可以手工选择加以保留

等半径 ： 和选择的面等半径的面自动被选择

同轴 ： 和选择的面同轴的面自动被选择

隐藏零件的尺寸 ： 按占整个模型的比例进行选择从0%~100%，计算百分比时，使用零件的包围盒对角线长度除以整个装配的包围盒对角线长度。

孔洞修补 ： 按选项进行孔洞的自动修补，支持全部修补和按比例修补

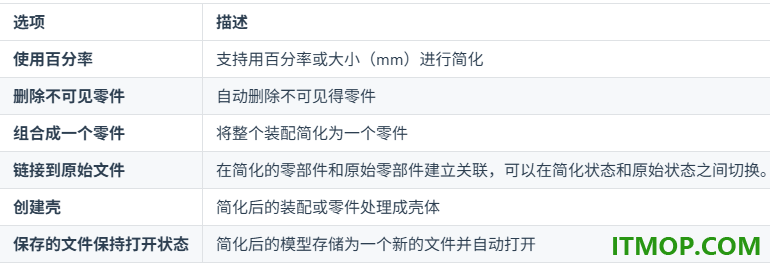

简化选项 ：

简化模型和原始模型的切换

在生成简化模型后，再次打开文件可以选择打开模型的类型（简化模型或原始模型），在设计过程中也可以在两种类型之间切换。

操作步骤

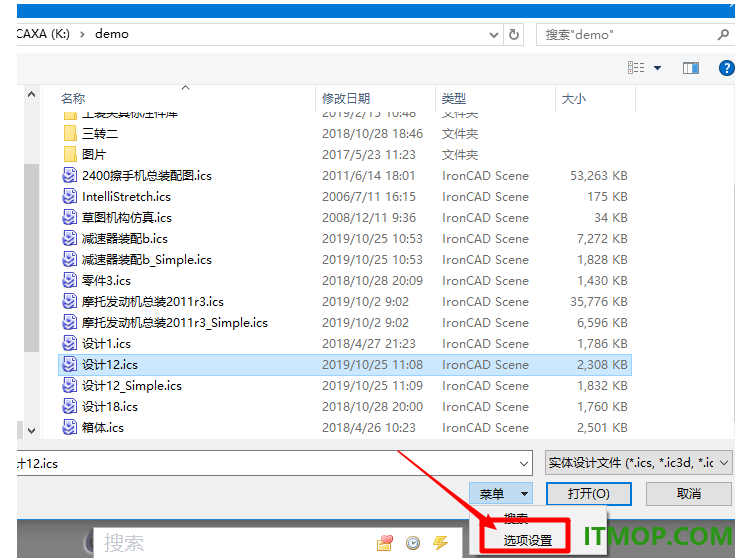

1.打开文件时选择“菜单”→“选项设置”

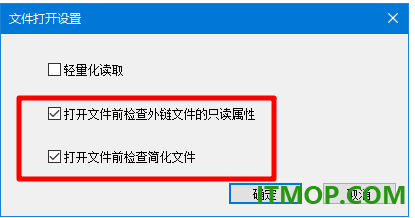

2.在弹出的对话框中选择下面两项。

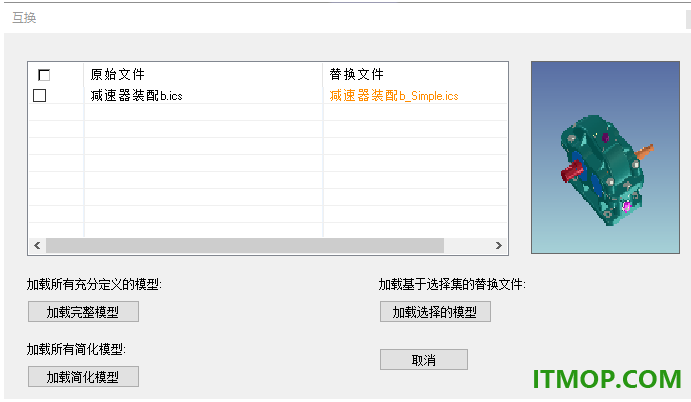

3.在“互换”对话框中选择要加载模型的类型

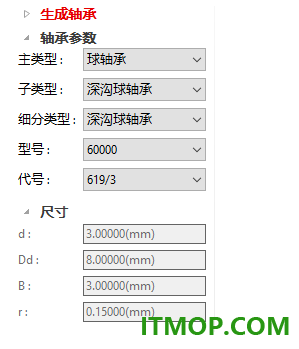

三、轴承

轴承设计工具，支持球轴承、滚子轴承、推力轴承并更新标准到最新国标。

主类型： 轴承的类型，包括球轴承、滚子轴承、推力轴承。

子类型 ： 包括深沟球轴承、调心球轴承、圆柱滚子轴承、滚针轴承、推力球轴承等。

尺寸 ： 所选规格轴承的具体尺寸。
