caxa 3d实体设计2025官方版

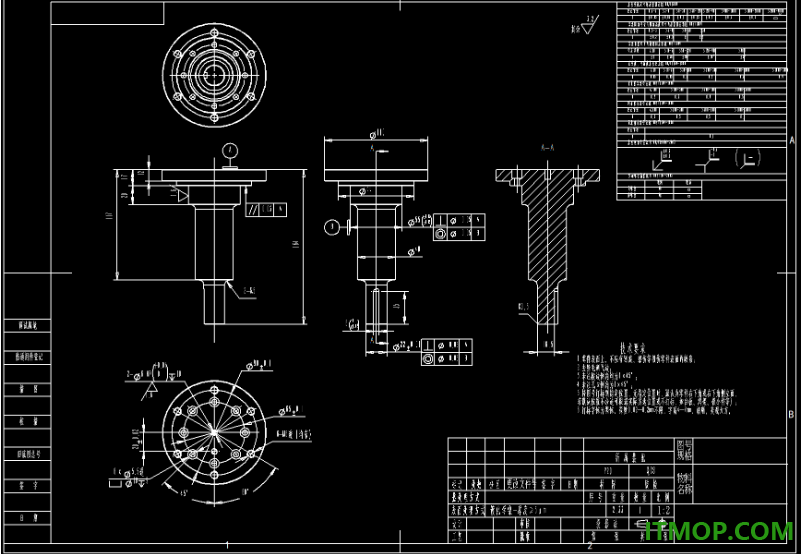

caxa 3d实体设计2025官方版提供零件设计功能，可以在软件界面自由设计3D零件，官方提供很多绘图功能，直接使用三维曲线工具就可以在软件开始绘制三维图形，还可以使用曲面功能生成模型，让用户可以在电脑上自由设计各种零件模型，方便以后按照模型进行加工；caxa 3d实体设计2025也支持CAD二维图绘制功能，如果你需要设计新的零件，可以预先通过这款软件绘制基础的二维图纸，让加工人员和客户可以随时查看图纸上的数据，不合理的图纸还可以进行修改，也可以导入二维图纸创建三维模型，功能还是很丰富的，喜欢caxa 3d实体设计2025就下载吧。

新版功能

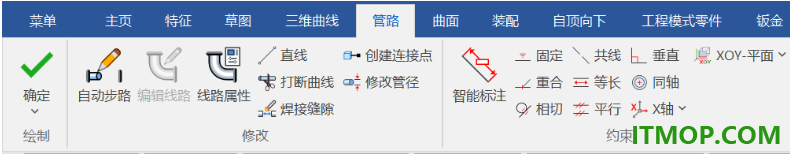

一、管路模块

在2025版本中新增了管路设计模块。管路设计模块提供了管路设计的常用功能，包括：

提供常用的管道库，支持创建参数化的管路库及设备库。

能够快速创建三维管路的三维模型，并支撑三维参数化编辑功能。

能根据三维模型创建工程图，包括标准三视图、轴测图。

能够自动汇总统计管路及配件材料。

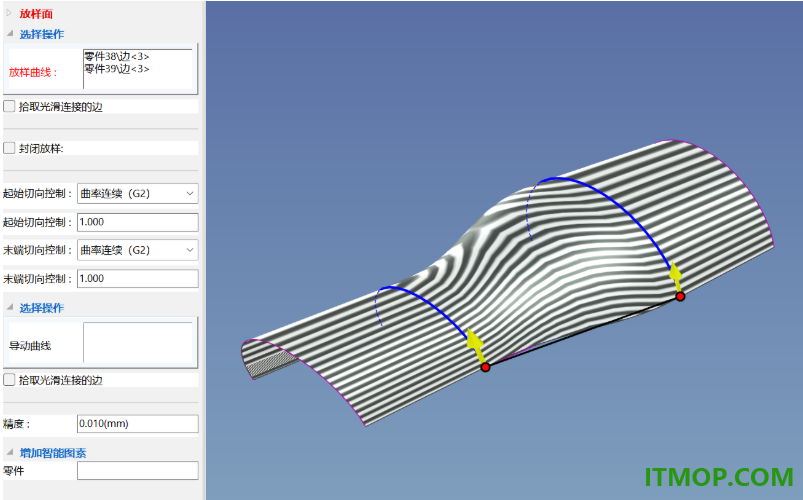

二、曲面支持边界G2连续性控制

在特征放样，曲面放样，曲面填充功能中新增边界G2连续控制选项。设计师可以根据产品的需求和制造工艺的限制，选择合适的连续级别，以实现最佳的设计效果。

三、支持打开SW工程图

2025版本数据接口支持直接打开solidworks的工程图文件，不需要在通过DWG或DXF格式转换。并且支持在3D环境和工程图环境两种模式打开。如果想在3D设计环境中打开SLDDRW文件需要在下面的设置中勾选“导入显示数据”，不勾选这个选项默认在工程图环境中打开。

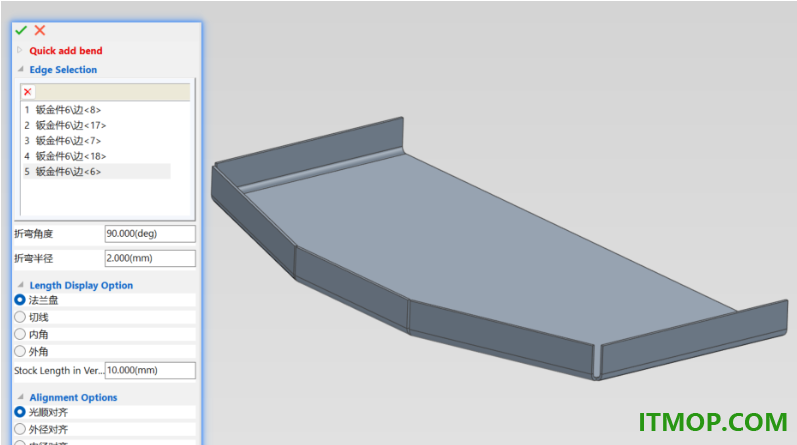

四、快速折弯

钣金模块中新增快速折弯功能，支持一次选择钣金零件的多条边线添加折弯，不需要从图库里一个一个拖拽创建。

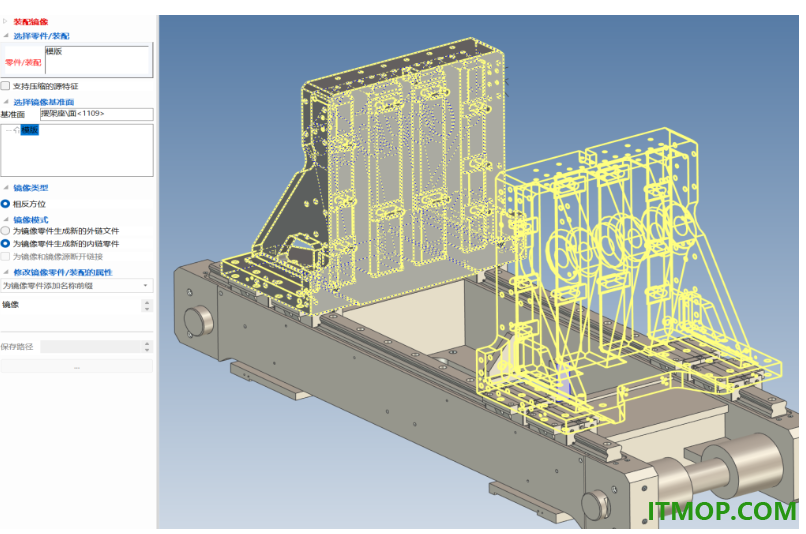

五、装配镜像

装配镜像指的是以一个平面为对称面，生成与原零部件对称的新零部件。镜像生成的新的零部件可以选择是保存为外链文件还是内链零件。同时也可以根据设定的前缀名称自动给镜像零部件命名

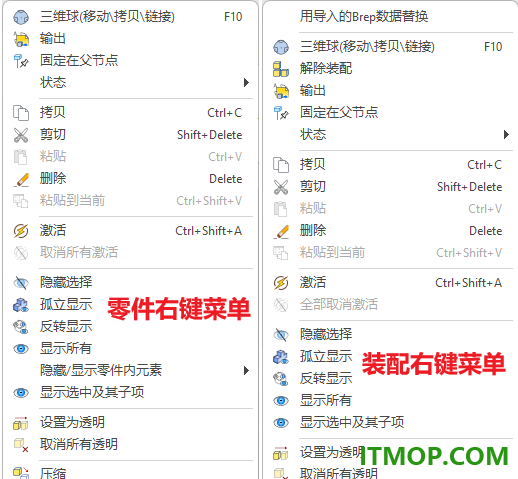

六、右键菜单命令优化

对设计树中零件、装配的右键命令菜单进行整体优化，包括将部分常用命令从二级菜单列表调整至一级菜单列表，整合部分功能入口，同时调整了部分功能的名称，具体调整内容如下：

激活命令改为激活/取消激活

“隐藏选择”与“显示选中”整合为一项命令

抽壳命令从右键菜单命令列表中去除

“隐藏零件内元素”和“显示零件内元素”及其下所有同级子菜单项整合

“设置为透明”命令改为“设置为透明/取消透明”

“放大显示选中图素”“查看约束”“在特征树中查找”从二级菜单列表“约束”移动至一级菜单列表

“打开工程图”从二级菜单列表“约束”移动至一级菜单列表

“隐藏选择/显示选中”“设置为透明/取消透明”“压缩/解压缩”命令在用户拾取多个目标时分离显示，支持进行不同行为操作。

“隐藏未选择对象”命令中文翻译改为“孤立显示”。

软件特色

1、缺省尺寸和密度：确定从设计元素库中提取出的智能图素的缺省尺寸和密度

2、边倒角：在所选的边上创建一个距离/等距离/距离-角度倒角.

3、创建角撑板：在两个平面相邻面之间添加角撑板特征

4、添加自定义钢结构：通过自定义草图截面定义新的钢结构类型

5、缝合：把多个曲面体缝合成一个相连的曲面体和包络多个曲面体成一个实体.

6、合并曲面：把多于2个的曲面合并成一个曲面。

7、填充面：利用任意数量的边定义的封闭区域生成一个填充面.

8、平面：通过一个平面/曲线/点来创建一个平面曲面.

9、放样曲面：用多条三维曲线或零件边创建放样曲面。

10、旋转曲面：用三维曲线或零件边作为截面,以及一条直线轴创建旋转曲面。

11、支持多种图形：长方体、孔类长方体、厚板、孔类厚板、键、孔类键

12、几何图形添加：圆柱体、孔类圆柱体、椭圆柱、孔类椭圆柱、多棱体、孔类多棱体

安装方法

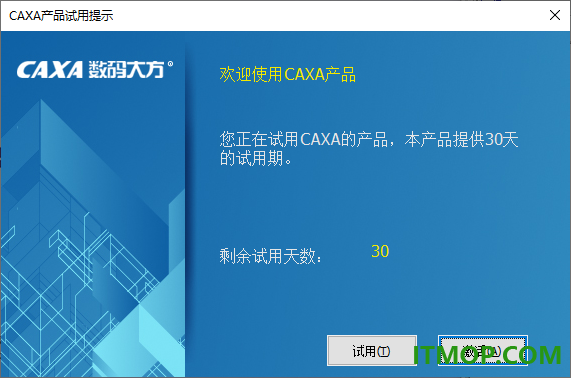

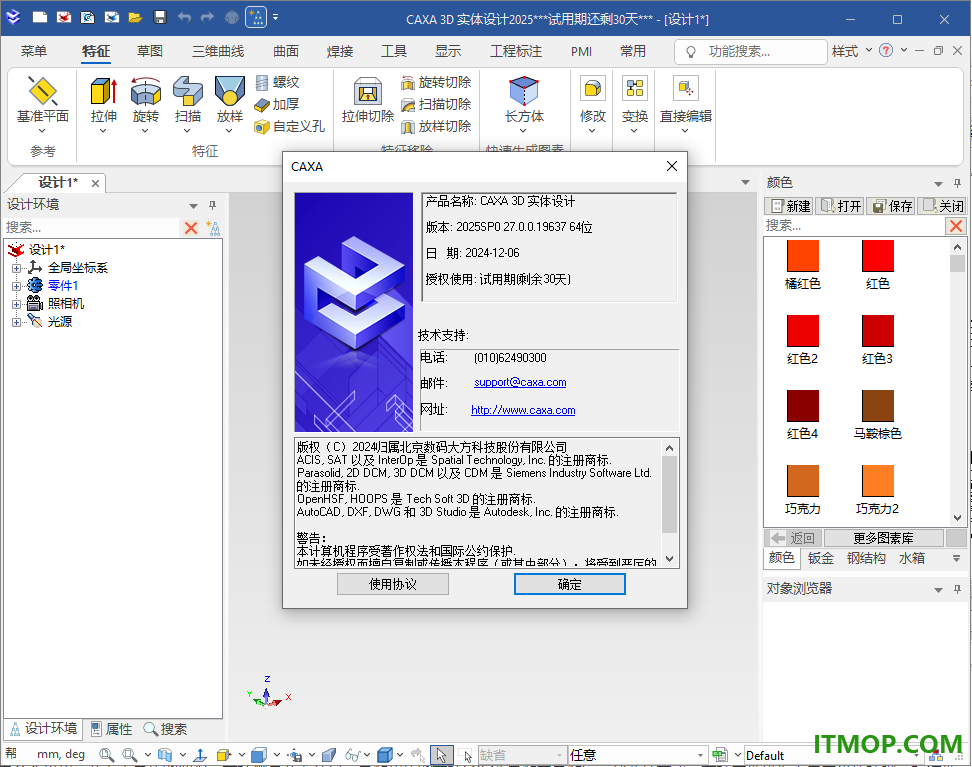

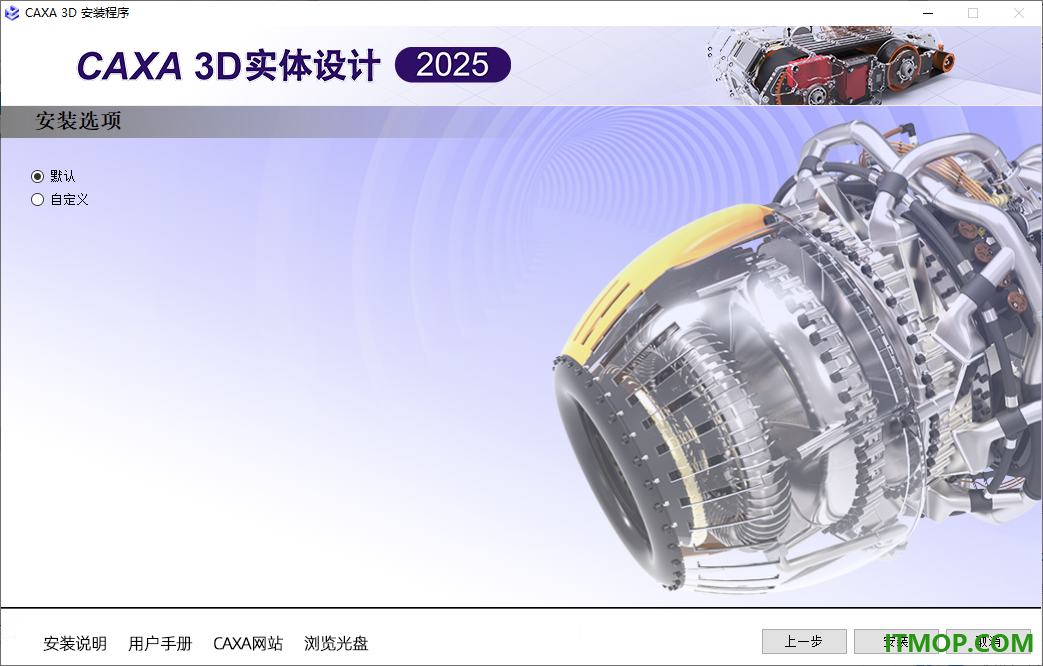

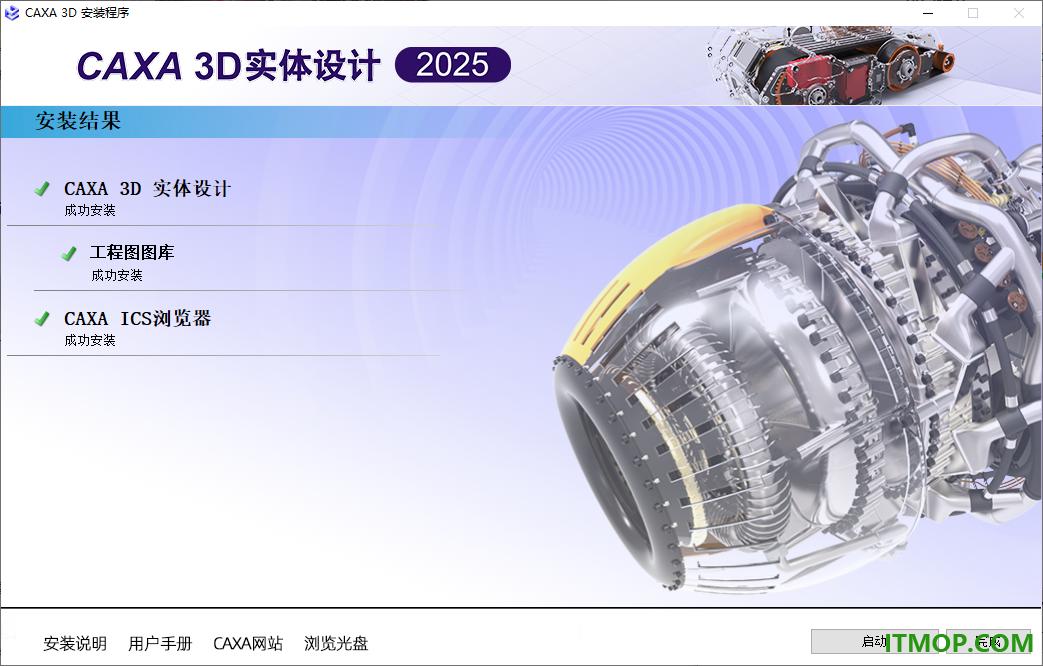

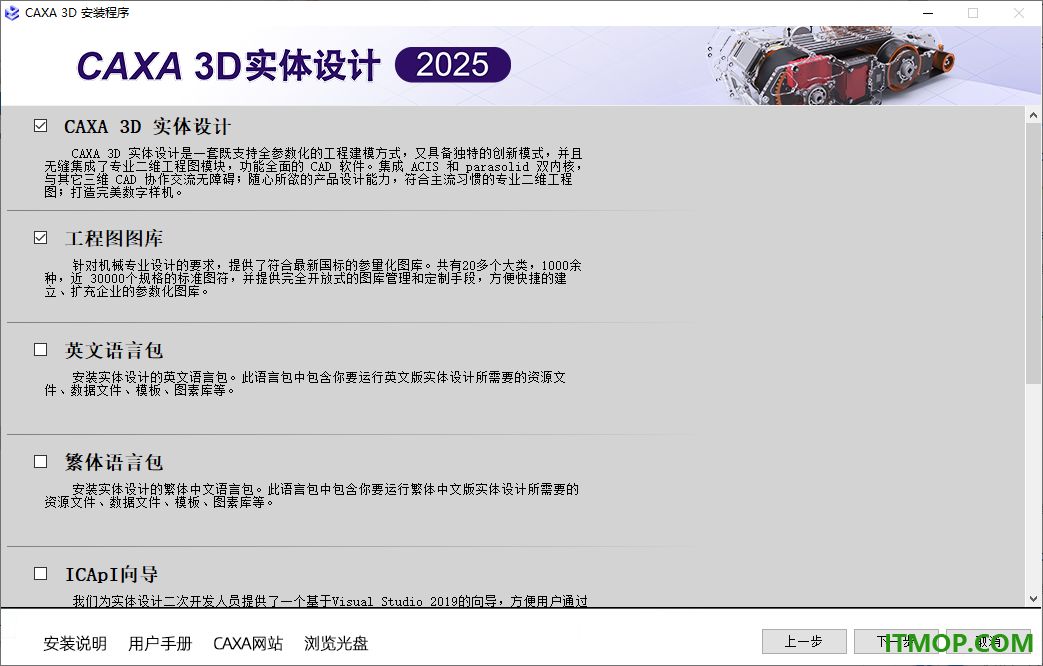

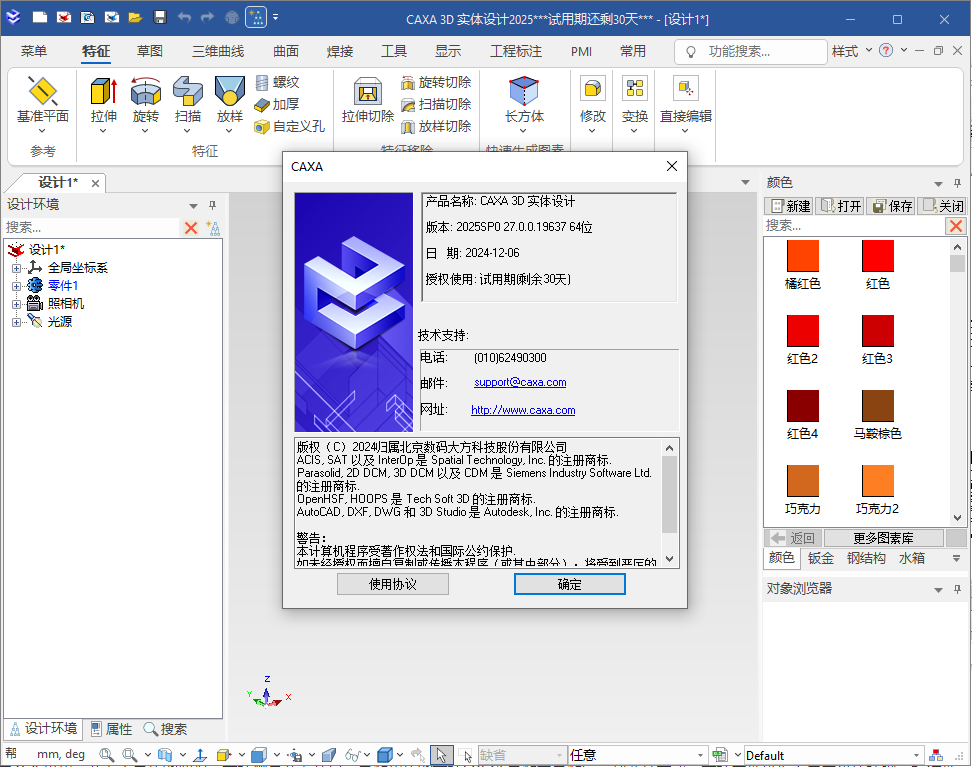

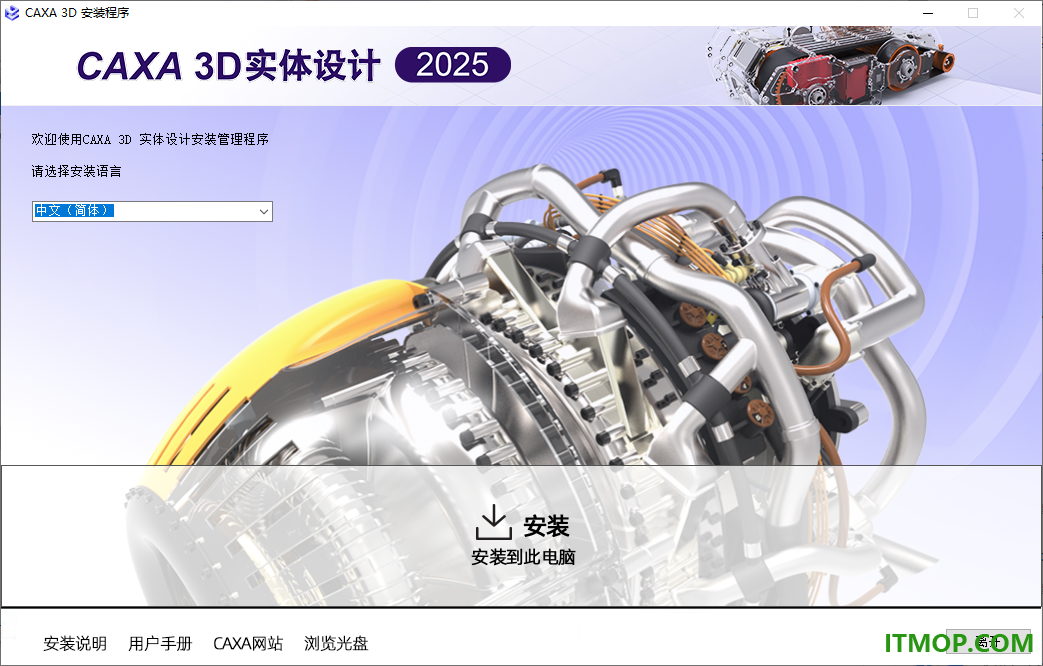

1、将caxa 3d实体设计2025官方版直接安装到电脑，这里是安装的引导界面。2、如图所示，选择安装的内容，可以默认官方的安装组件。3、点击底部的“安装”按钮，这样就可以自动将全部数据安装到电脑。4、如图所示，这里是软件的安装成功提示，可以立即启动caxa 3d实体设计2025官方版。5、提示需要激活使用，如果已经购买软件就输入激活码，也可以点击试用模式。6、caxa 3d实体设计2025界面如图所示，可以在菜单新建一个项目，可以在顶部找到设计工具。

官方教程

一、实体化

将可以构成封闭体的多张曲面转化为实体模型，也支持将曲面和实体构成的封闭体转化为实体模型。

操作方法

单击“曲面”功能面板上的“实体化”按钮 ，屏幕出现如图 “实体化”命令管理栏。

上图是将三张曲面和一个实体构成的封闭体转成实体的例子

选择要实体化的曲面或实体，可以通过精度调整曲面间的缝合精度。完成后单击按钮

精度： 控制实体化过程中曲面的缝合精度，小于设置精度下的缝隙系统会忽略。

二、曲面延伸

对曲面进行延伸。

操作方法

单击“曲面”功能面板上的“延伸曲面”按钮，屏幕出现如图“延伸曲面”命令管理栏。

根据屏幕左下部提示区的提示：“拾取一条边”。这时拾取曲面要延伸的边。可以选择曲面的多条边同时进行延伸。

设置延伸长度，长度值为10，完成后单击按钮，结果曲面的一条边或多条边按给定的值被延伸。如图所示，左图为拾取曲面要延伸的边，右图为延伸后的曲面。

三、还原裁剪曲面

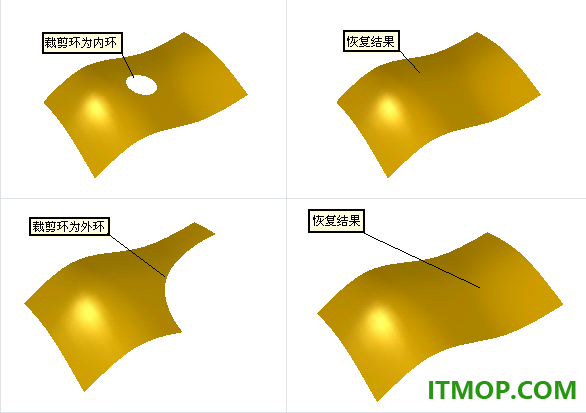

将拾取到裁减曲面去除裁剪环恢复到原始曲面状态。如拾取的曲面裁剪边界是内边界，系统将取消对该边界施加的裁剪。如拾取的曲面是外边界，系统将把外边界回复到原始边界状态。如图所示。

操作方法

单击“曲面”功能面板上的“还原裁剪曲面”按钮，直接单击要恢复的裁减曲面即可。

提示

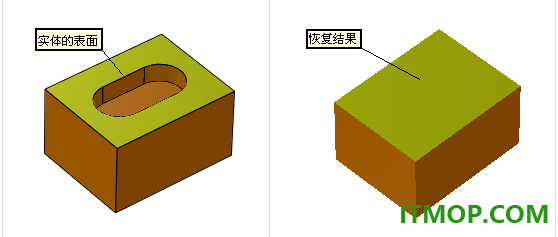

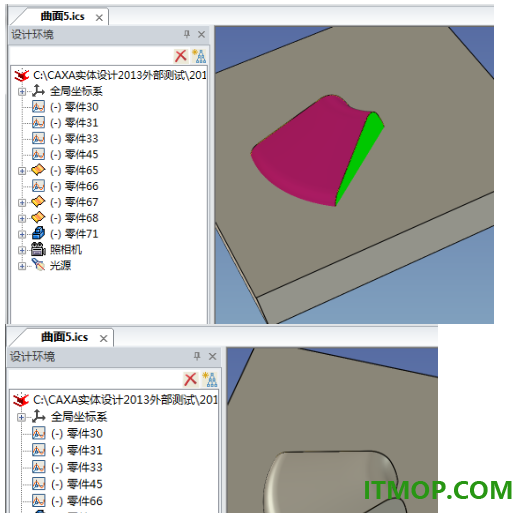

该功能不仅能恢复裁减曲面，实体的表面同样能够恢复，这是实体的特色功能。如图所示。

恢复实体表面

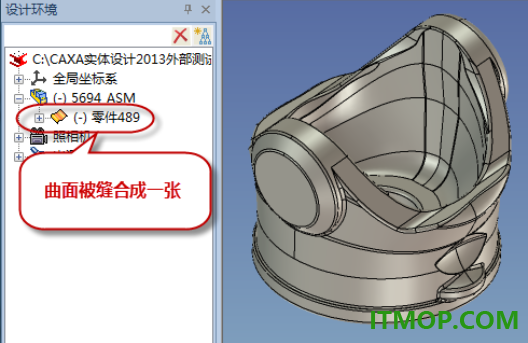

四、缝合

可以将多张曲面通过曲面缝合命令组合到一起，如果这些曲面可以构成封闭的体，则自动将它转换为实体。

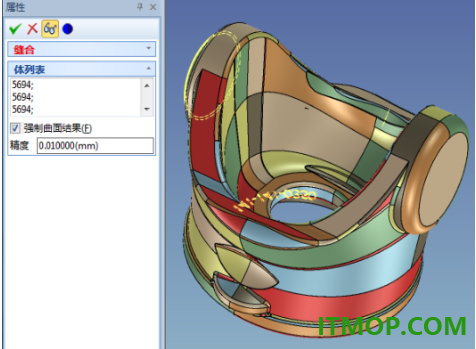

操作方法：单击“曲面”功能面板上的“缝合”按钮 ，屏幕出现如图 “缝合”命令管理栏。选择需要缝合的曲面，设置缝合精度，完成后单击按钮，曲面被缝合到一起。

强制曲面结果：如果不勾选这个选项，缝合的曲面如果封闭会自动转成实体。

精度：控制缝合过程中曲面的缝合精度，小于设置精度下的缝隙系统会忽略。

五、偏移曲面

“偏移曲面”功能可以将已有曲面或实体表面按照偏移一定距离的方式生成新的曲面。在其它软件中也有 “偏置曲面”的叫法。

实体设计的“偏移曲面”功能支持两种方式：等距偏移和不等距偏移。需要在命令管理栏进行控制。

偏移曲面的命令控制栏如图所示。

操作方法：单击“曲面”功能面板上的“偏移曲面”按钮，屏幕出现如下“偏移曲面”命令管理栏。

等距偏移

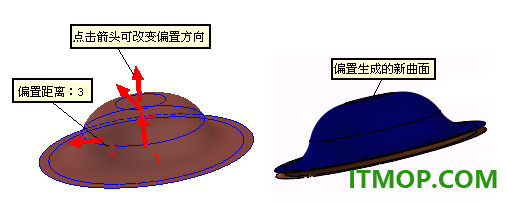

可将已有曲面或实体表面进行等距偏移。见下图所示的多个曲面进行等距偏移：

不等距偏移

可将已有的曲面或实体表面进行不等距离的偏移。一般这样的偏移方式应用在台阶曲面上，可将台阶曲面进行不等距偏移。如下图所示。

每个面都有反向和长度两个属性，当用户选取一个面以后，该面就被放入列表框。

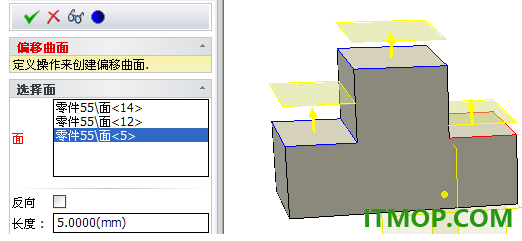

如果想修改某个面的偏置距离，需要首先在列表框里点中该面，然后“方向”和“长度”控件中就可以修改该面的偏置距离了。可以轻松实现等距或不等距偏移。如图所示，3个面分别偏置15、10、5。

生成曲面： 当偏移面闭合时，系统仍默认生成曲面。但可以取消“生成曲面”的勾选，生成实体。

提示

当选择的偏移元素为曲面时，这时偏移生成的曲面与原曲面是可编辑的——生成偏移曲面后还可以进入编辑状态对其偏移距离进行修改并且两曲面之间能够保持关联。
